Tại sao ngày càng nhiều khách hàng lựa chọn C-GIS?

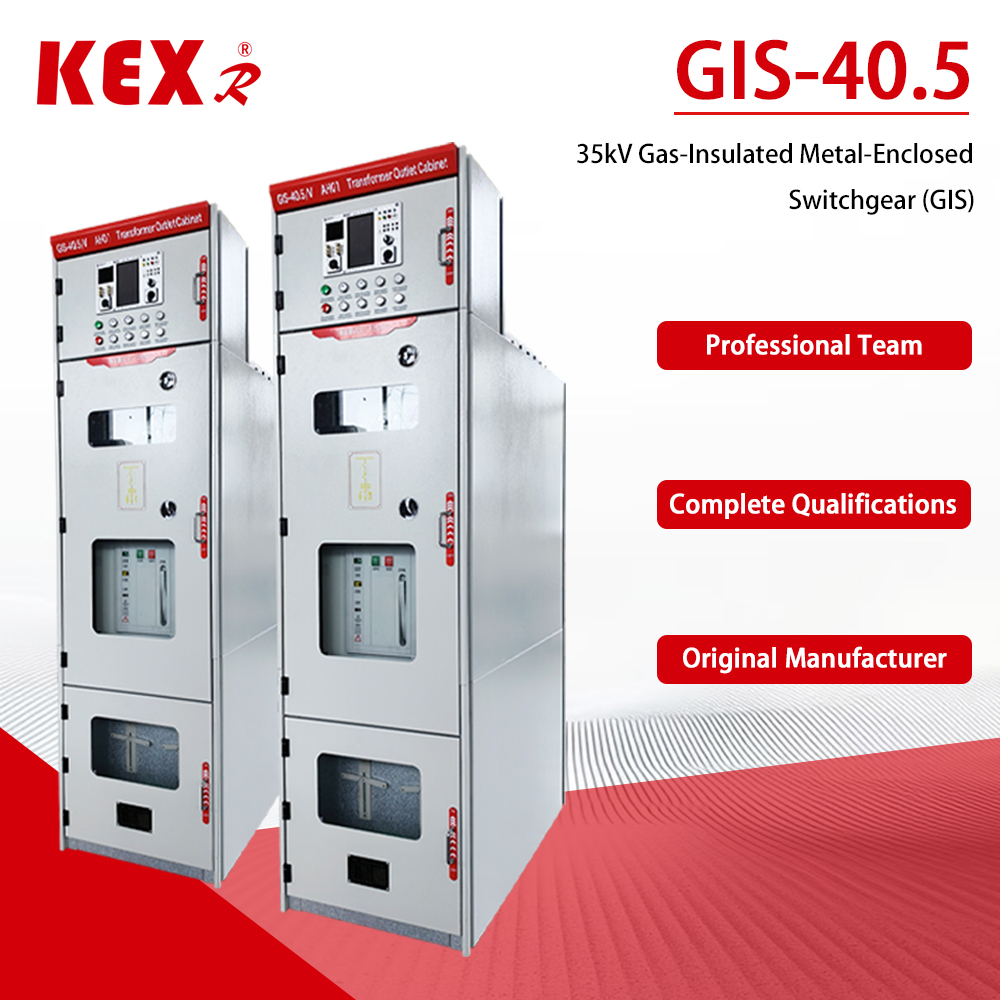

C-GIS là gì?

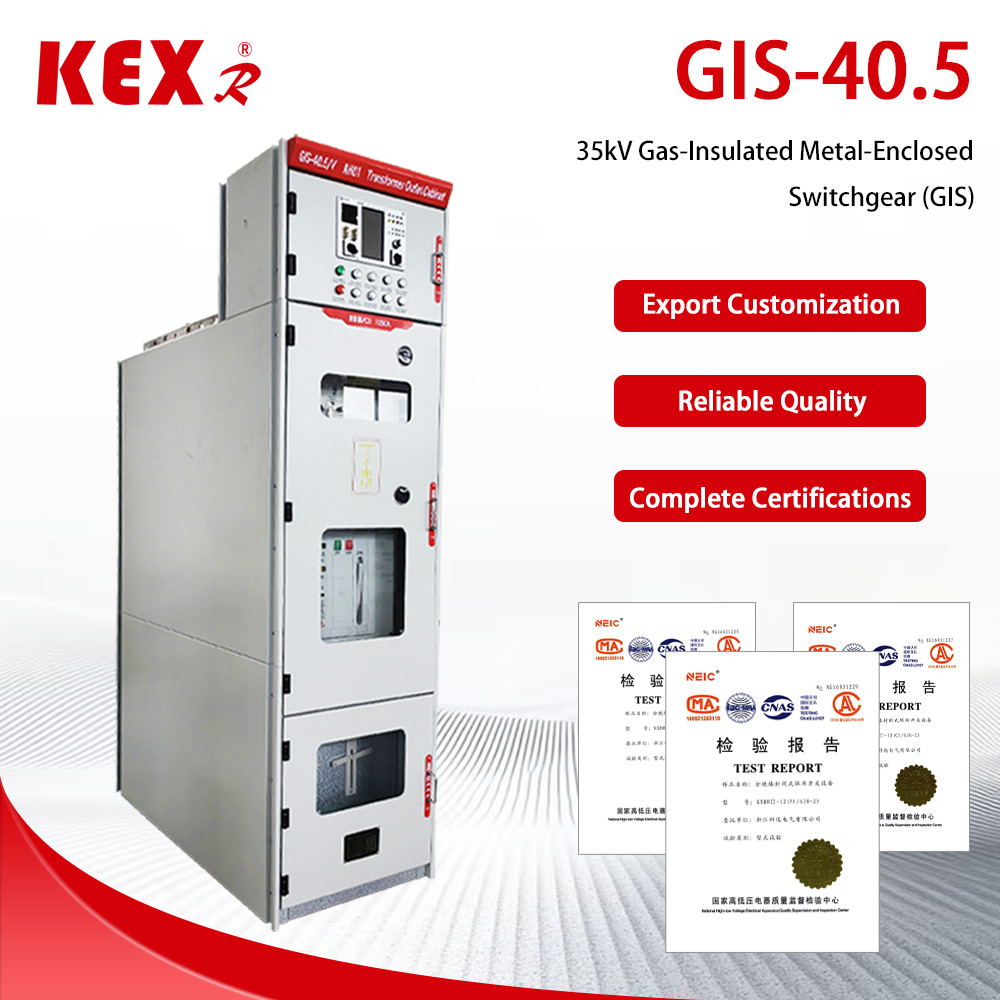

cácTủ 40,5kV C-GIS(phổ biến trong các hệ thống 35kV) là sự mở rộng thành công của công nghệ GIS sang điện áp trung thế. Khái niệm thiết kế cốt lõi của nó là như sau:

1. Cấu trúc kín hoàn toàn: tất cả các bộ phận mang điện cao áp được bọc kín trong hộp khí kín được hàn bằng các tấm thép không gỉ, cách ly hoàn toàn với môi trường bên ngoài.

2. Cách nhiệt khí: hộp gas chứa đầy khí cách điện để thay thế không khí làm môi chất cách điện. Các loại khí cách điện phổ biến bao gồm:

3.SF (lưu huỳnh hexaflorua): môi trường chủ đạo truyền thống có hiệu suất cách nhiệt tuyệt vời, nhưng nó đang phải đối mặt với áp lực môi trường do hiệu ứng nhà kính cao.

4. Khí bảo vệ môi trường: Để đáp ứng mục tiêu "carbon kép", thị trường bắt đầu áp dụng không khí khô, nitơ (N) hoặc khí bảo vệ môi trường mới làm giải pháp thay thế nhằm thúc đẩy phát triển xanh.

5. Bộ ngắt mạch chân không: Bộ ngắt mạch lõi của thiết bị đóng cắt thường sử dụng bộ ngắt mạch chân không để hoàn thành việc kết nối và ngắt kết nối mạch.

6. Thiết kế mô-đun: sản phẩm bao gồm một số mô-đun tiêu chuẩn (chẳng hạn như mô-đun cầu dao và mô-đun bus), có thể kết hợp linh hoạt tại hiện trường và dễ dàng mở rộng.

Ưu điểm cốt lõi và các kịch bản áp dụng

So với tấm truyền thống (panel cách nhiệt bằng không khí), 40,5kV C-GIS có những ưu điểm vượt trội sau nhưng cũng cần chú ý đến chi phí ban đầu cao:

1. Cấu trúc nhỏ gọn, tiết kiệm không gian: vì hiệu suất cách nhiệt bằng khí tốt hơn nhiều so với không khí nên kích thước của tủ giảm đi rất nhiều. So với AIS có cùng thông số kỹ thuật, diện tích chiếm giữ của C-GIS có thể giảm hơn 50% hoặc thậm chí cao tới 76%, đặc biệt phù hợp với các trạm biến áp đô thị có nguồn tài nguyên đất eo hẹp.

2. Khả năng thích ứng, an toàn và tin cậy với môi trường mạnh mẽ: thiết kế kín hoàn toàn cho phép nó chống lại các môi trường khắc nghiệt như độ cao, độ ẩm, sương muối, ô nhiễm và ngưng tụ. Các bộ phận mang điện không bị hở, độ an toàn cao. Ngay cả dưới áp suất đo bằng 0 (rò rỉ khí), vẫn có thể duy trì mức cách nhiệt nhất định.

3. Về cơ bản không cần bảo trì, giảm chi phí vận hành và bảo trì: Vì các thành phần cốt lõi được cách ly với môi trường bên ngoài nên về cơ bản chúng không bị ảnh hưởng bởi bụi và hơi ẩm, đạt đến mức cơ bản không cần bảo trì.

4. Đầu tư ban đầu cao hơn: Do sử dụng các vật liệu và quy trình phức tạp hơn (như thép không gỉ, hàn robot, phát hiện rò rỉ khí heli, v.v.), chi phí mua sắm ban đầu của C-GIS thường cao hơn AIS.

Với những ưu điểm này, C-GIS được sử dụng rộng rãi trong các trạm tăng áp sản xuất năng lượng mới (quang điện, năng lượng gió), chuyển đổi mạng lưới phân phối đô thị, vận chuyển đường sắt, tòa nhà cao tầng, doanh nghiệp công nghiệp và khai thác mỏ, trung tâm dữ liệu và trạm biến áp trong môi trường khắc nghiệt (chẳng hạn như độ cao, khu vực ven biển và khu công nghiệp ô nhiễm cao).

Đặc điểm kết cấu và thiết kế

Để đảm bảo sự an toàn và tin cậy của thiết bị trong toàn bộ vòng đời (lên đến 30 năm hoặc thậm chí lâu hơn),40,5kV C-GIS có những đặc điểm sau về thiết kế kết cấu và công nghệ sản xuất:

1. Bảo vệ cấp cao: Mức độ bảo vệ của hộp khí thường đạt IP67, có thể chống lại ảnh hưởng của việc ngâm trong thời gian ngắn.

2. Quá trình hàn chính xác: hộp gas thường được làm bằng tấm inox 304 dày 3mm được hàn laser tự động bằng robot để đảm bảo độ bền và độ kín của mối hàn.

3. Phát hiện rò rỉ nghiêm ngặt: sau khi sản xuất, máy dò rò rỉ khối phổ kế helium có độ chính xác cao sẽ được sử dụng để phát hiện nhằm đảm bảo tỷ lệ rò rỉ khí SF hàng năm là 0,1% và một số sản phẩm cao cấp thậm chí có thể đạt tới 0,01%.

4. Tích hợp thông minh: Tủ gis thông minh thế hệ mới được tích hợp các cảm biến như nhiệt độ, phóng điện cục bộ, đặc tính cơ học, v.v., hỗ trợ giám sát trạng thái thời gian thực, điều khiển từ xa và cảnh báo sớm sự cố và là một phần quan trọng trong việc hiện thực hóa lưới điện thông minh.
