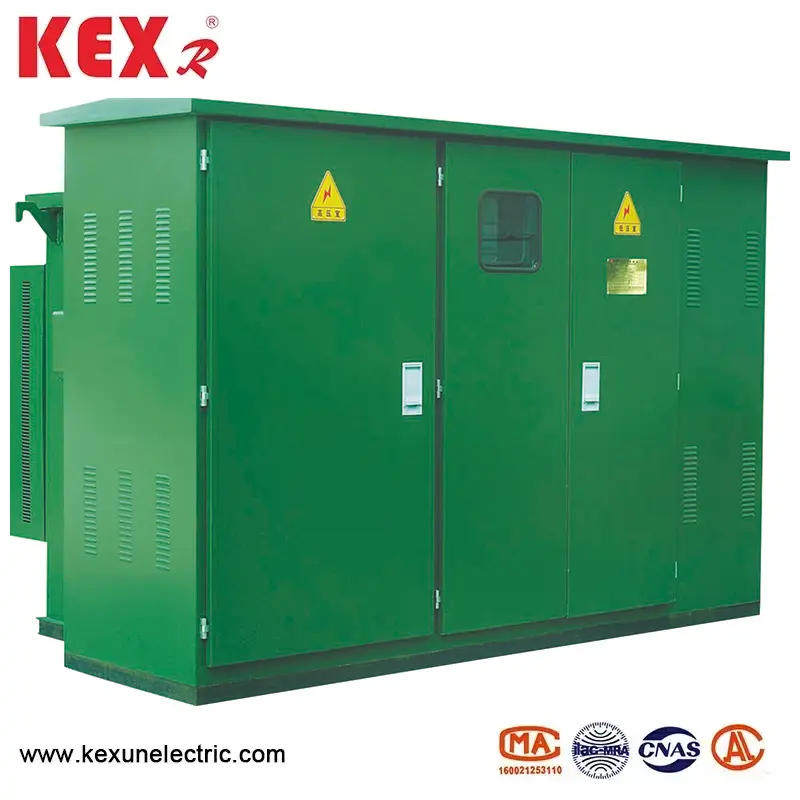

Loại máy biến áp được bao quanh của Mỹ
Máy biến áp kèm theo loại của Mỹ, được sản xuất bởi KEXR, nhà cung cấp thiết bị phân phối và truyền tải điện ở Trung Quốc, là một trạm biến áp phổ biến, chủ yếu được sử dụng trong hệ thống phân phối 10kV và có đặc điểm của cấu trúc nhỏ gọn, lắp đặt thuận tiện, mức độ bảo vệ cao và bảo trì thuận tiện.
Mô hình: ZBW-12
Thương hiệu Kexr Kexr
Mô hình: ZBW-12
Thương hiệu Kexr Kexr
● Các thành phần chính của mô tả máy biến áp kèm theo kiểu Mỹ
◆ Đơn vị điện áp cao
Công tắc tải trọng ngâm dầu: Hoạt động ba trạm (đóng cửa đất) Đời sống cơ học là 2000 lần.
Cầu chì bảo vệ: Bay-O tùy chọn (cầu chì nhạy cảm kép) hoặc loại tốc độ điện tử.
Bảo vệ phạm vi đầy đủ (quá tải+ngắn mạch)
◆ Máy biến áp
Transformer kèm theo loại người Mỹ áp dụng loại dầu tiêu chuẩn Mỹ (dầu khoáng hoặc dầu sinh học tùy chọn)
Kết nối cuộn dây: △/y (Tùy chọn cho 208Y/120V hoặc 480Y/277V)
Giới hạn tăng nhiệt độ: ≤ 65K (ở nhiệt độ xung quanh 55)
◆ Đơn vị điện áp thấp
Định cấu hình bộ ngắt mạch chính (theo Nema AB1)
Mạch chi nhánh tiêu chuẩn:
Công tắc chính 225A
8-12 Đường 20-100A Mạch chi nhánh
● Máy biến áp kèm theo loại người Mỹ sử dụng các điều kiện
◆ Nhiệt độ môi trường: Nhiệt độ môi trường của máy biến áp kín của Mỹ phải là -30 ~ 40 ℃
◆ Độ cao: Máy biến áp kèm theo loại ZBW-12 của Mỹ nên được cài đặt dưới 4000m
◆ Tốc độ gió: tương đương 34m/s (không quá 700Pa)
◆ Độ ẩm: Độ ẩm tương đối trung bình hàng ngày không quá 95%; Giá trị độ ẩm tương đối hàng tháng không quá 95%
◆ Không thể gây sốc: gia tốc ngang không quá 0,4m/s² và gia tốc dọc không quá 0,15m/s²
◆ Xu hướng cài đặt của máy biến áp kèm theo loại Mỹ: Không quá 3
◆ Môi trường lắp đặt: Không khí xung quanh rõ ràng không bị ô nhiễm bởi các khí ăn mòn và dễ cháy, và không có rung động dữ dội tại vị trí lắp đặt
◆ Khi đặt hàng sản phẩm này ngoài các điều kiện trên, bạn có thể đàm phán với công ty của chúng tôi.
● Bảng thông số kỹ thuật của máy biến áp kèm theo loại người Mỹ
|
Số seri |
Mục |
Đơn vị |
Thông số kỹ thuật |
|
1 |
Điện áp định mức |
KV |
10/0,4 |
|
2 |
Điện áp hoạt động tối đa |
KV |
12 |
|
3 |
Tần số định mức |
Hz |
50 |
|
4 |
Năng lực định mức |
KVA |
150-1600 |
|
5 |
Tần số điện 1 phút chịu được điện áp |
KV |
35 |
|
6 |
Điện áp xung sét |
KV |
75 |
|
7 |
Phương pháp làm mát |
|
Onan |
|
8 |
Phá vỡ dòng điện của cầu chì dự phòng điện áp cao |
các |
50 |
|
9 |
Phá vỡ dòng điện của cầu chì plug-in |
các |
2.5 |
|
10 |
Nhiệt độ môi trường |
℃ |
-35 ~ 40 |
|
11 |
Nhiệt độ cuộn dây cho phép tăng |
℃ |
65 |
|
12 |
Điều chỉnh điện áp không tải |
|
± 5% hoặc ± 2*2,5% |
|
13 |
Tiếng ồn |
DB |
50 |
|
14 |
Bằng IP |
|
IP43 |
● Phác thảo kích thước của máy biến áp kèm theo kiểu Mỹ
|
ZBW-12 Kích thước tiêu chuẩn máy biến áp được kèm theo kiểu Mỹ |
|||||||
|
Năng lực (KVA) |
A |
B |
C |
D |
E |
F |
H |
|
100 ~ 250 |
1900 |
1650 |
1250 |
650/800 |
600 |
1410/1560 |
1450 |
|
315 |
1900 |
1650 |
1350 |
650/800 |
650 |
1460/1610 |
1450 |
|
400 ~ 500 |
1900 |
1750 |
1450 |
650/800 |
650 |
1490/1640 |
1550 |
|
630 |
1900 |
1750 |
1550 |
650/800 |
700 |
1580/1730 |
1550 |
|
800 |
1900 |
1850 |
1550 |
650/800 |
700 |
1640/1790 |
1650 |
|
1000 |
1900 |
1850 |
1650 |
650/800 |
700 |
1640/1790 |
1650 |
