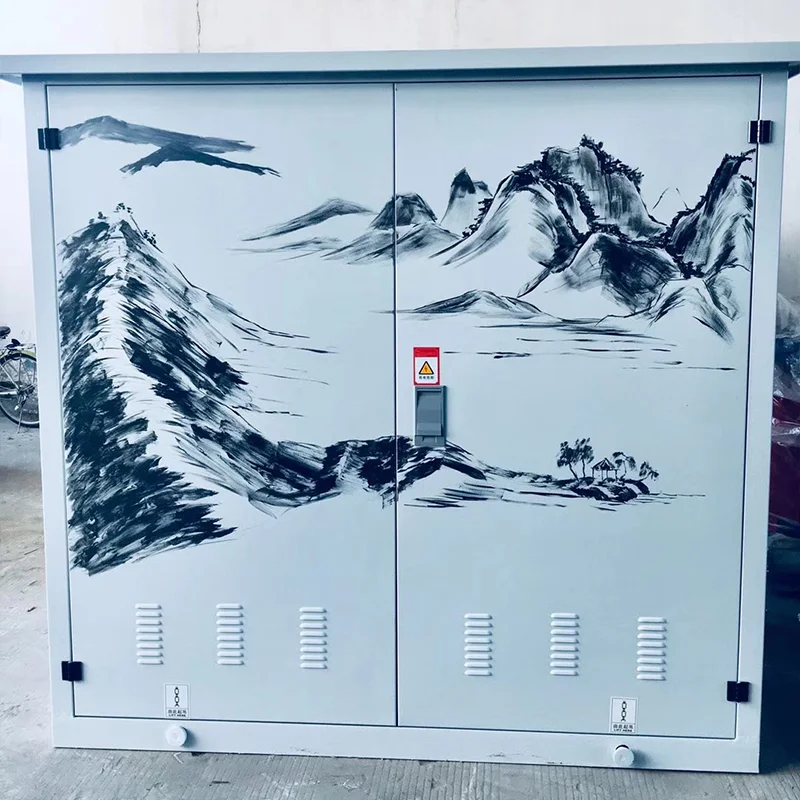

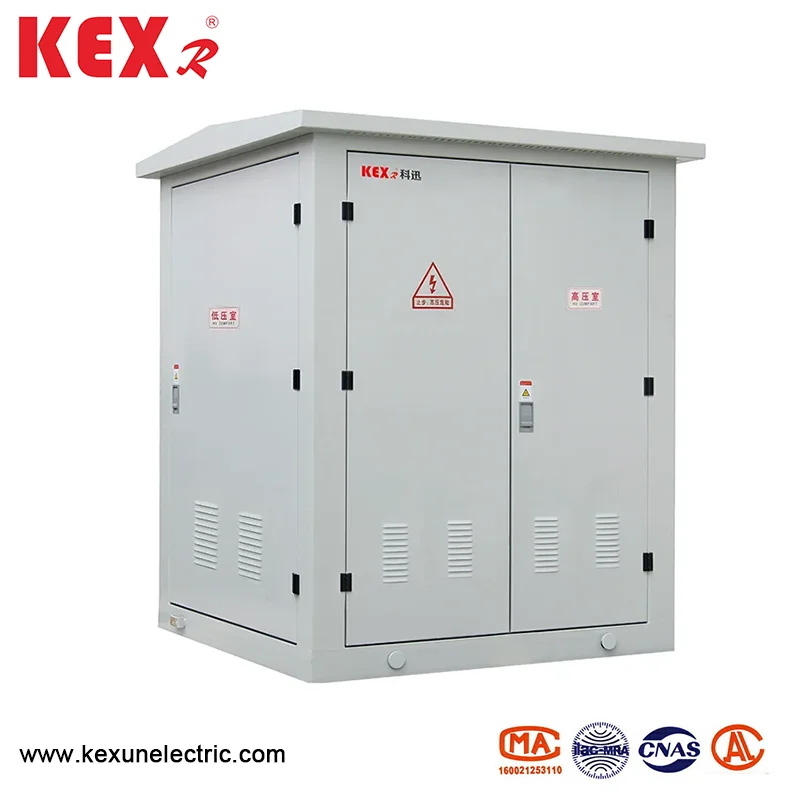

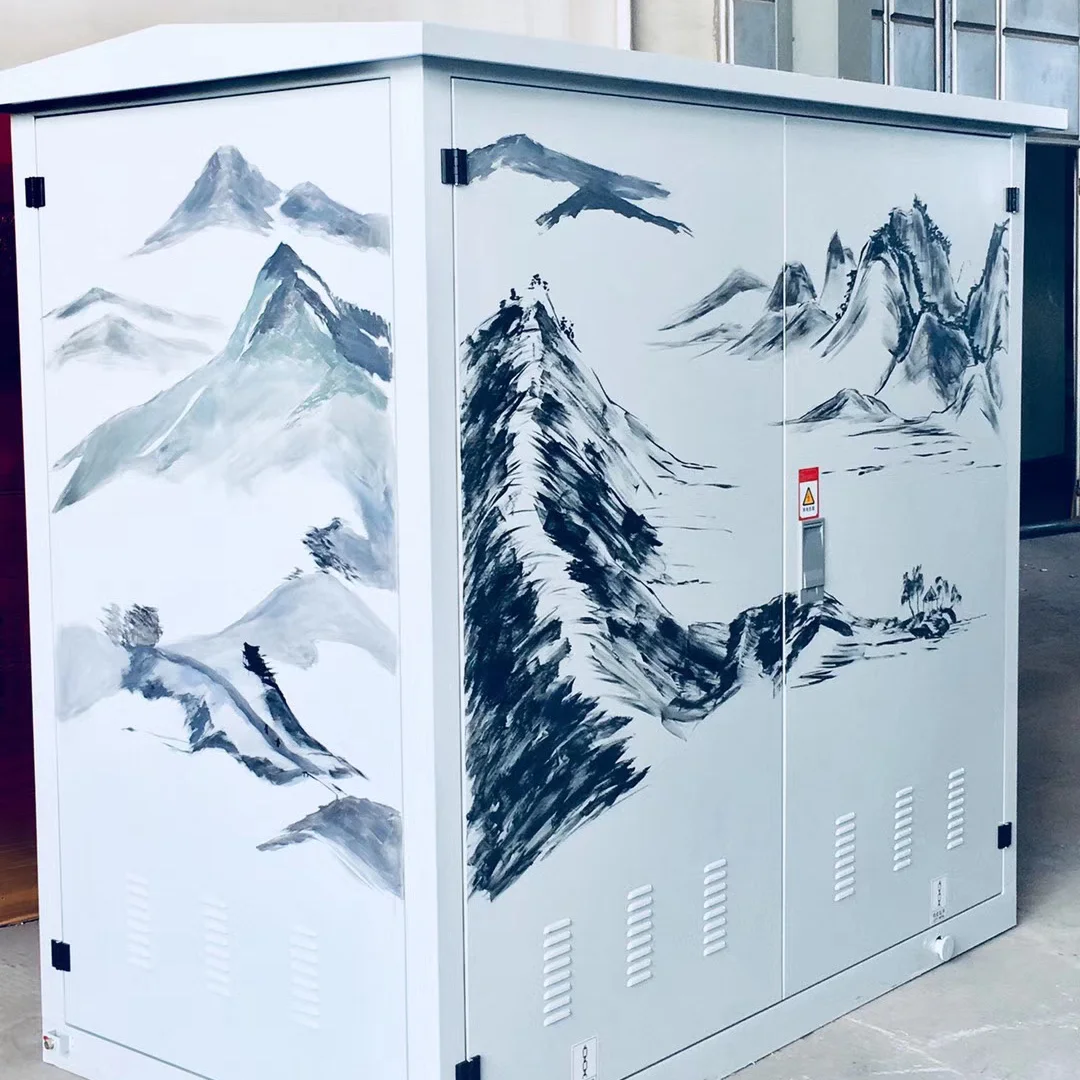

Trạm biến áp loại hộp châu Âu thu nhỏ

◆ Cấu trúc tổng thể

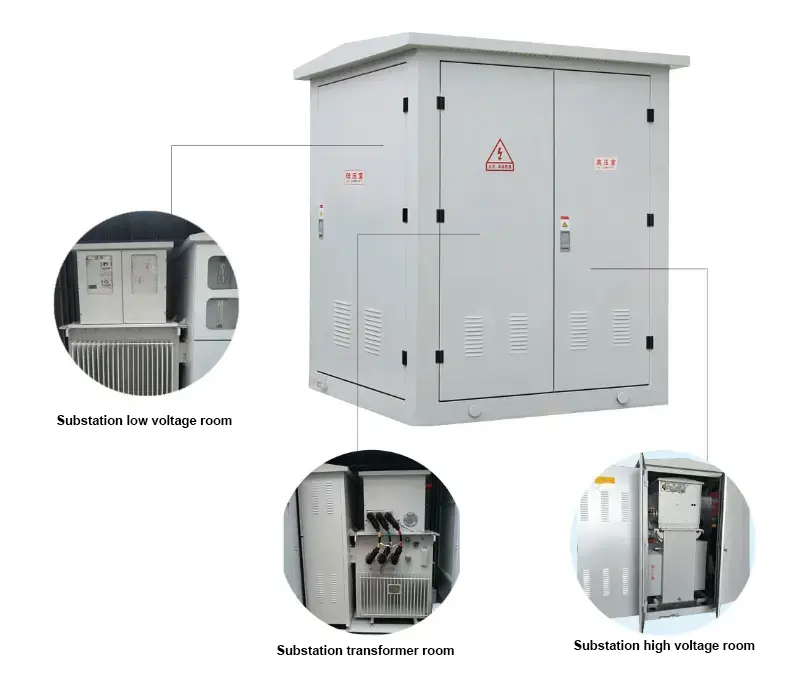

1. YB □ -12 Trạm biến áp hộp châu Âu thu nhỏ chủ yếu được chia thành ba phần: phòng chuyển đổi điện áp cao, phòng máy biến áp và phòng chuyển đổi điện áp thấp, có thể được vận chuyển riêng.

2. Sản phẩm áp dụng thiết kế phân tán nhiệt chu kỳ lớn độc đáo để đảm bảo mức tăng nhiệt độ của sản phẩm và niêm phong riêng biệt giữa các phòng sẽ không hình thành trao đổi nhiệt giữa các phòng.

3. Vỏ sản phẩm được làm bằng tấm thép không gỉ chất lượng cao. Tất cả các phần của cấu trúc tấm thép đã trải qua điều trị chống ăn mòn đặc biệt, và cấu trúc tấm bằng thép không gỉ có khả năng chống ăn mòn mạnh và sức mạnh cơ học tốt.

4. Sản phẩm có thể được cài đặt trực tiếp trong nhà mà không cần thêm nền tảng xây dựng, giúp tiết kiệm chi phí và không gian và thuận tiện để cài đặt.

◆ Phòng điện áp cao

SF6 Gas chứa thiết bị đóng cắt độc lập được phát triển độc lập bởi công ty chúng tôi được áp dụng cho điện áp cao, và tất cả các thiết bị đóng cắt và thanh bus được niêm phong trong một hộp thép không gỉ đóng không có thân sạc bên ngoài. Hoạt động an toàn và độ tin cậy cao; Thiết kế mô -đun hoàn toàn, tất cả các mô -đun có thể nhận ra chế độ kết nối của ổ cắm bên và mở rộng hàng đầu theo yêu cầu tiêu thụ năng lượng và đáp ứng nhu cầu của sơ đồ cung cấp điện ở mức độ tối đa.

◆ Phòng điện áp thấp

Tất cả các đường đầu vào và đầu ra phía thấp đều được làm bằng các bộ ngắt mạch trường hợp đúc mới, có kích thước nhỏ, không có khả năng thay thế và dễ thay thế. Bộ điều khiển bảo vệ toàn diện thông minh đa chức năng và thiết bị bù năng lượng phản ứng tích hợp mới.

◆ Phòng biến áp

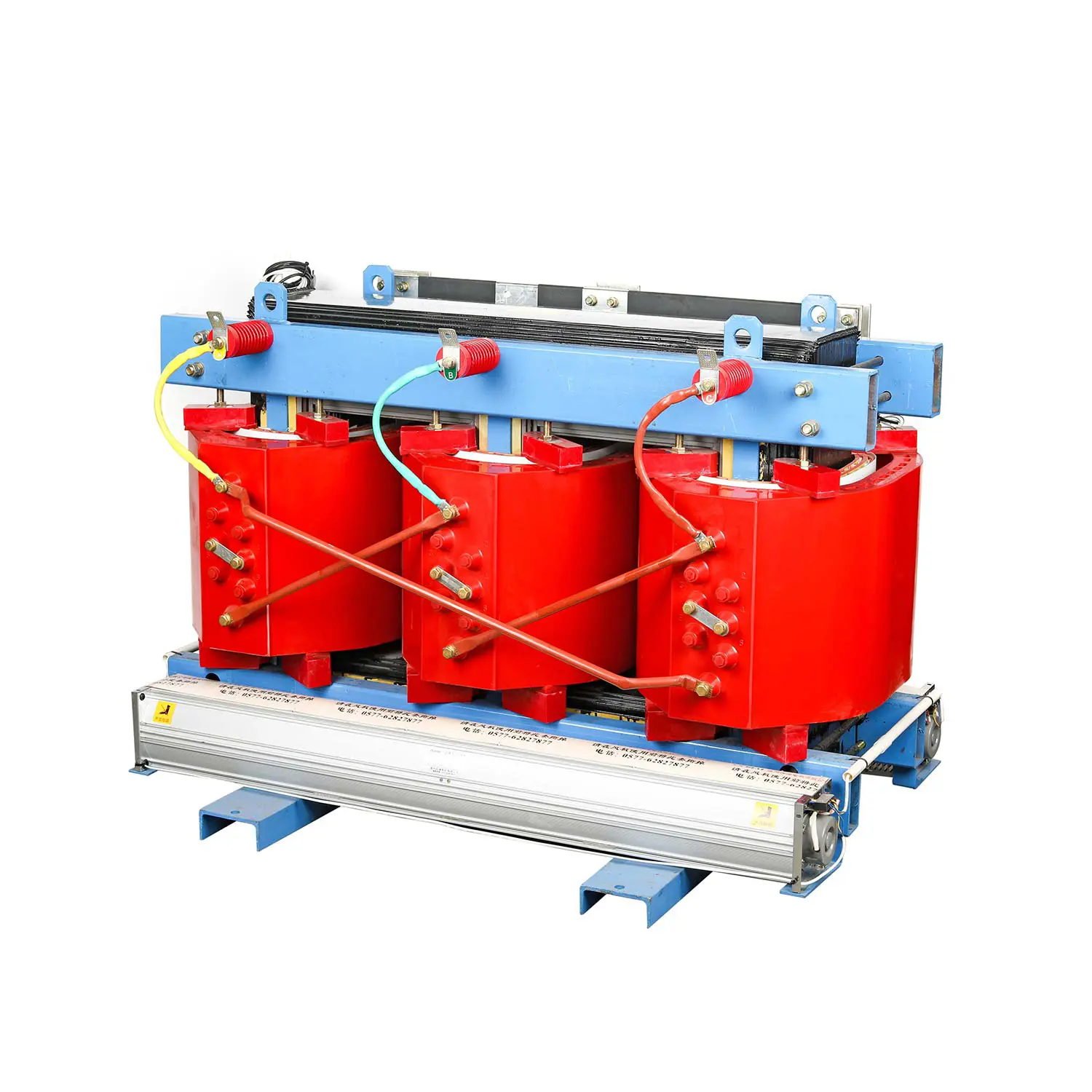

Máy biến áp được cách nhiệt hoàn toàn bằng nhựa epoxy, và mức độ cách nhiệt và nhiệt nhiệt là F, và máy biến áp không có bất kỳ vật liệu hỗ trợ đốt cháy nào, và không tạo ra bất kỳ loại khí hoặc sản phẩm trung gian nào khác không thuận lợi cho môi trường trong quá trình vận hành, vì vậy nó có đặc điểm của khả năng chống cháy tốt, bảo vệ môi trường và tiết kiệm năng lượng.

◆ Liên kết nội bộ

Máy biến áp điện áp và công tắc rắn Trung Quốc được kết nối bởi các phụ kiện cáp cách điện của công ty, được cách nhiệt hoàn toàn và an toàn và đáng tin cậy

● Chức năng và đặc điểm

Buồng điện áp cao của trạm biến áp hộp châu Âu thu nhỏ bao gồm công tắc tải điện áp cao, cầu chì điện áp cao và arrester sét, có thể ngăn chặn truyền điện và có quá tải và bảo vệ ngắn mạch cùng một lúc. Buồng điện áp thấp bao gồm công tắc không khí điện áp thấp, máy biến áp, ampe kế và vôn kế. Trạm biến áp hộp châu Âu thu nhỏ áp dụng công nghệ xử lý hàng đầu và có khả năng chống ăn mòn và kháng mòn tốt. Ưu điểm của nó là sự kết hợp linh hoạt, vận chuyển thuận tiện, lắp đặt và xây dựng, chi phí thấp, không ô nhiễm và hoạt động an toàn và đáng tin cậy. Đồng thời, trạm biến áp hộp châu Âu thu nhỏ là một thiết bị có mức độ tự động hóa cao và nó được thiết kế một cách thông minh, có thể bảo vệ hoàn toàn tất cả các bộ phận và đáp ứng nhu cầu của không được giám sát. Nói chung, trạm biến áp hộp châu Âu thu nhỏ là loại máy biến áp hộp tiết kiệm đầu tư và có hiệu quả nhanh nhất.

● Buồng điện áp cao

Buồng điện áp cao thường được bảo vệ bởi sự kết hợp của công tắc tải và cầu chì. Sau một giai đoạn của cầu chì bị thổi bay, các chuyến đi liên kết ba pha. Công tắc tải có sẵn trong loại khí nén, loại chân không, loại hexafluoride lưu huỳnh, v.v., có thể phân phối cơ chế vận hành và nhận ra nâng cấp tự động; Cầu chì là cầu chì giới hạn dòng điện có điện áp cao với tiền đạo, có hành động đáng tin cậy và khả năng phá vỡ lớn. Xem bảng dưới đây để biết các tham số kỹ thuật chính. Đối với các máy biến áp trên 800kVa, các bộ ngắt mạch chân không như Zn12, Zn28 và VS1 có thể được chọn để bảo vệ.

● buồng điện áp thấp

Phía chuyển đổi chính của buồng điện áp thấp áp dụng bộ ngắt mạch toàn cầu hoặc thông minh, có thể bảo vệ một cách có chọn lọc mạch; Công tắc đầu ra áp dụng một loại công tắc vỏ nhựa mới, có kích thước nhỏ và ngắn trong arcing, lên đến 30 mạch; Có các chế độ chuyển đổi tiếp xúc và không tiếp xúc cho người dùng lựa chọn.

● Máy biến áp

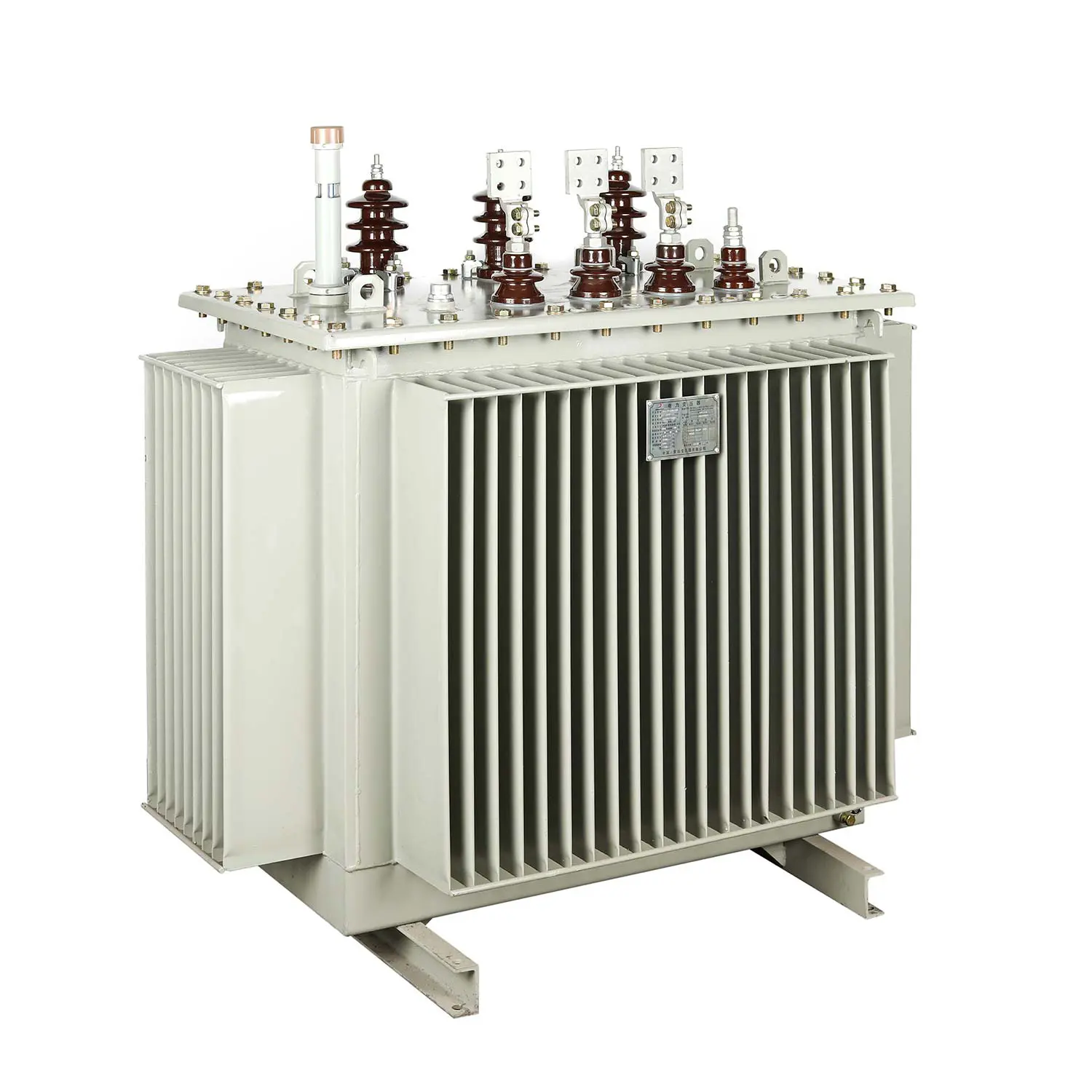

YB □ -12 Trạm biến áp loại hộp châu Âu thu nhỏ chọn mất các máy biến áp sê-ri S9, S10 và S11 bị mất hoàn toàn, được niêm phong hoàn toàn S9, S10 và S11, hoặc chọn các máy biến áp được cách nhiệt với môi trường cách nhiệt thân thiện với môi trường, và phía dưới được trang bị bằng trolley.

● Bảng tham số hiệu suất

◆ Thông số kỹ thuật của công tắc tải

◆ Thông số kỹ thuật của cầu chì điện áp cao

◆ Thông số kỹ thuật của bộ ngắt mạch điện áp thấp

● Điều kiện sử dụng môi trường

◆ Độ cao: Trạm biến áp hộp châu Âu thu nhỏ nên được sử dụng trong vòng 4000m

◆ Nhiệt độ: -25 ~ 40

◆ Độ ẩm tương đối: Trung bình hàng ngày không quá 95%và mức trung bình hàng tháng không quá 90%;

◆ Nơi lắp đặt: Không có lửa, nguy hiểm nổ, bụi dẫn điện, khí ăn mòn hóa học và rung động bạo lực. Nếu vượt quá các điều kiện trên, người dùng có thể tham khảo ý kiến ​​của công ty chúng tôi.

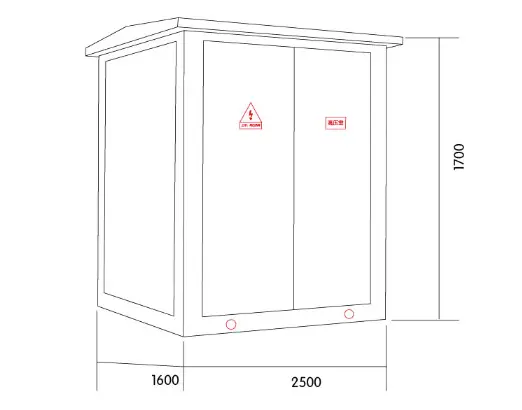

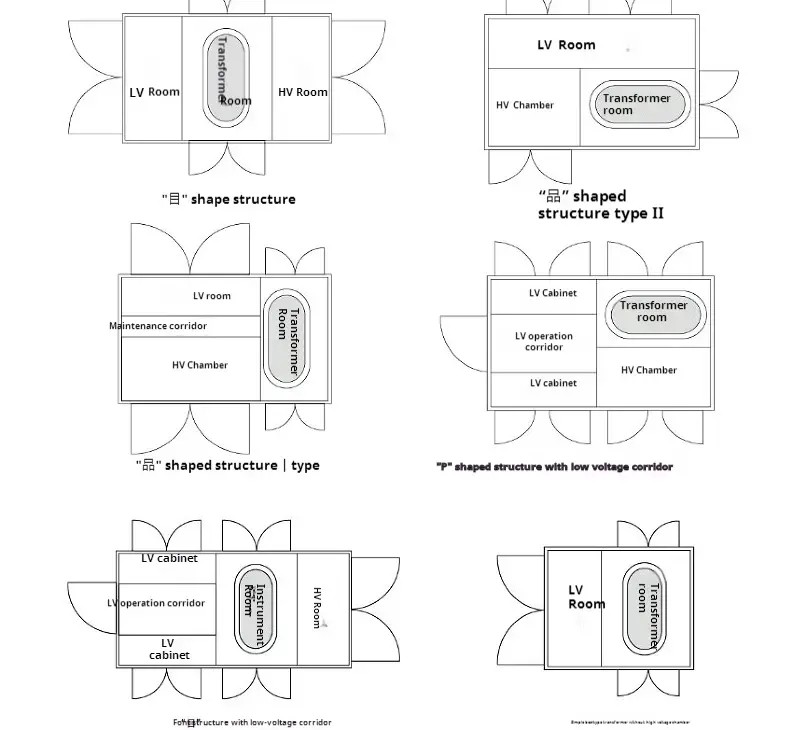

● Sơ đồ kích thước bố cục

● Tại sao chọn kexr?

◆ Ưu điểm sản phẩm: Trạm biến áp hộp châu Âu thu nhỏ của chúng tôi có nhiều bằng sáng chế và thông qua các chứng chỉ khác nhau (ISO9001,3C, v.v.) Chất lượng sản phẩm tuyệt vời là nền tảng của chỗ đứng của chúng tôi.

◆ Ưu điểm về giá Từ quan điểm của khách hàng, Kexr tin rằng lợi nhuận nhỏ nhưng doanh thu nhanh có thể khiến các doanh nghiệp tồn tại trong một thời gian dài hơn. Do đó, giá sản phẩm của KEXR thấp hơn mức trung bình của ngành và chúng tôi áp dụng một bảng giá từng bước và mua nhiều hơn sẽ giảm giá hơn.

◆ Ưu điểm đảm bảo chất lượng: Chúng tôi cung cấp bảo hành 12-24 tháng cho hầu hết các sản phẩm KEXR, vượt quá hầu hết các đồng nghiệp của chúng tôi.

◆ Chương trình tùy chỉnh độc đáo: Xem xét các nhu cầu cá nhân của khách hàng, chúng tôi có thể sản xuất các sản phẩm tùy chỉnh để đáp ứng các kịch bản sử dụng khác nhau.
