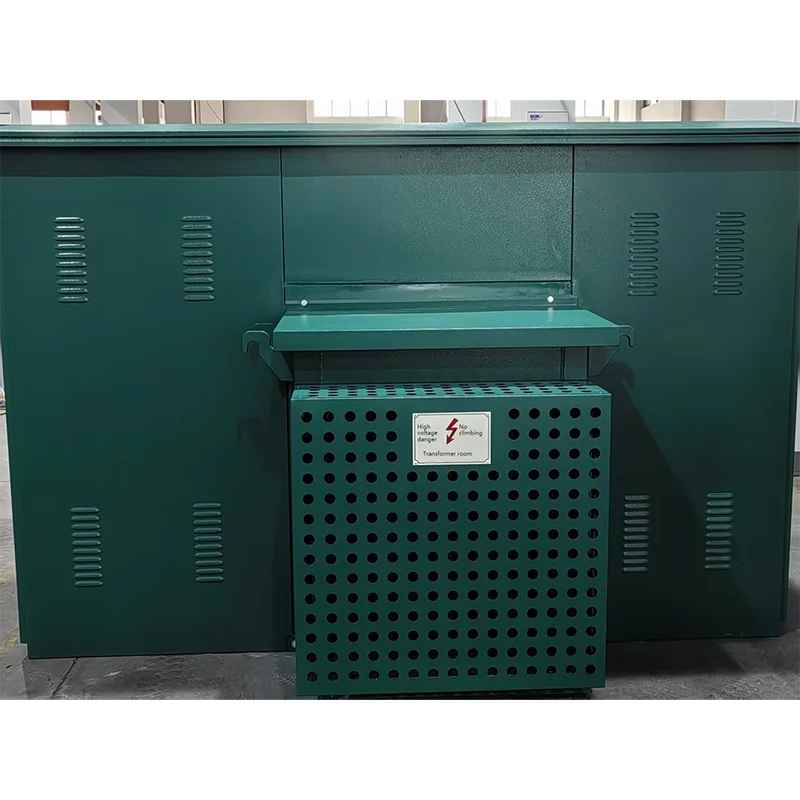

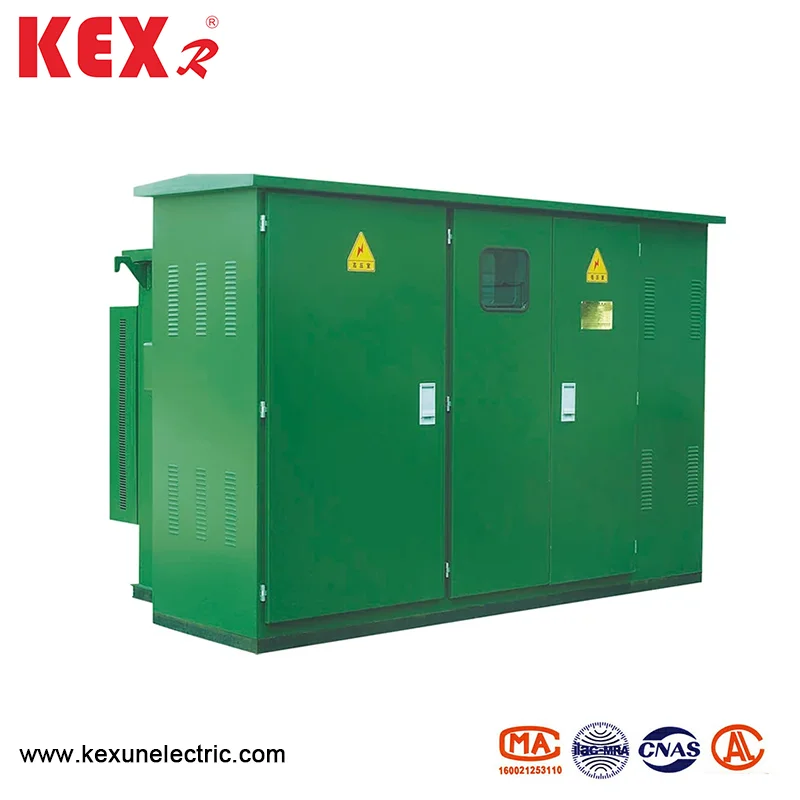

Ghế được cài đặt sẵn Trụ lẻ loại hộp Mỹ

● Đặc điểm cấu trúc sản phẩm

◆ Máy biến áp Box được cài đặt sẵn ZBW-12 có cấu trúc nhỏ gọn và khối lượng nhỏ, chỉ khoảng 1/3 ~ 1,5 so với máy biến áp hộp châu Âu trong nước có cùng dung lượng, do đó làm giảm đáng kể không gian sàn.

◆ Trạm biến áp áp dụng cấu trúc kín và cách nhiệt đầy đủ, không có khoảng cách cách điện và bảo vệ an toàn cá nhân một cách đáng tin cậy.

◆ Hệ thống dây điện áp cao có thể được sử dụng cho cả mạng và thiết bị đầu cuối, với chế độ cung cấp năng lượng linh hoạt và độ tin cậy cao.

◆ Hiệu suất biến áp tuyệt vời: Mất thấp, tiếng ồn thấp và nhiệt độ thấp; Khả năng quá tải mạnh, sức cản ngắn mạch và kháng va chạm.

◆ Đáp ứng tất cả các loại yêu cầu loại bỏ điện áp thấp, có thể được chọn theo sơ đồ hoặc được thiết kế bởi chính bạn.

● Bảng tham số kỹ thuật

● Cầu chì

Phía điện áp cao của trạm biến áp hộp được cài đặt sẵn của Mỹ được cung cấp bảo vệ toàn bộ bằng cách kết nối loạt các cầu chì bảo vệ dự phòng và cầu chì plug-in, về nguyên tắc đơn giản, kinh tế và đáng tin cậy; Cầu chì bảo vệ dự phòng là một cầu chì giới hạn dòng điện có điện áp cao với khả năng phá vỡ lớn. Chỉ khi máy biến áp bị hỏng trong nội bộ, cầu chì plug-in được trang bị cầu chì nhạy cảm kép, có thể bảo vệ kép về dòng điện và nhiệt độ. Sau khi cầu chì nhạy cảm kép được thổi, lõi cầu chì có thể dễ dàng thay thế trên trang web.

● Cấu trúc và trình tự hoạt động

1. Bố cục

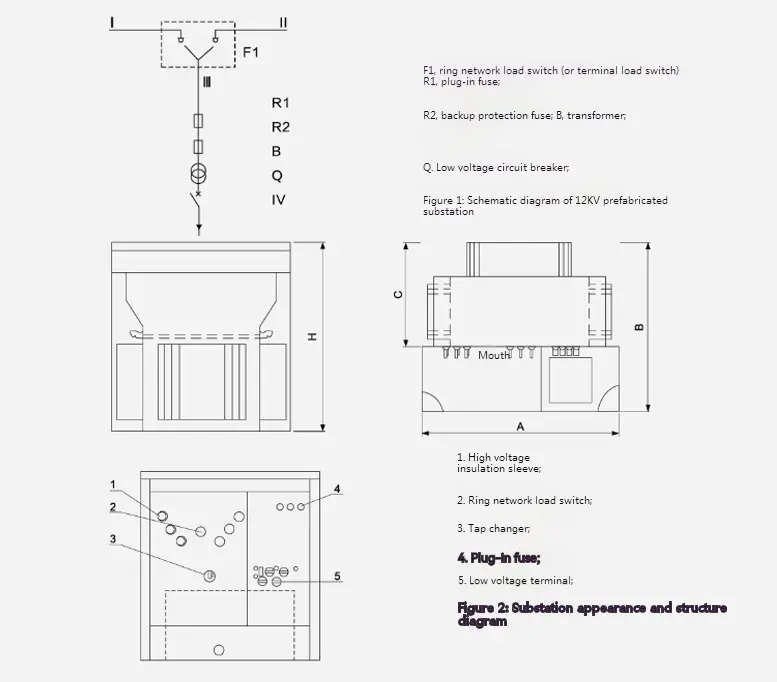

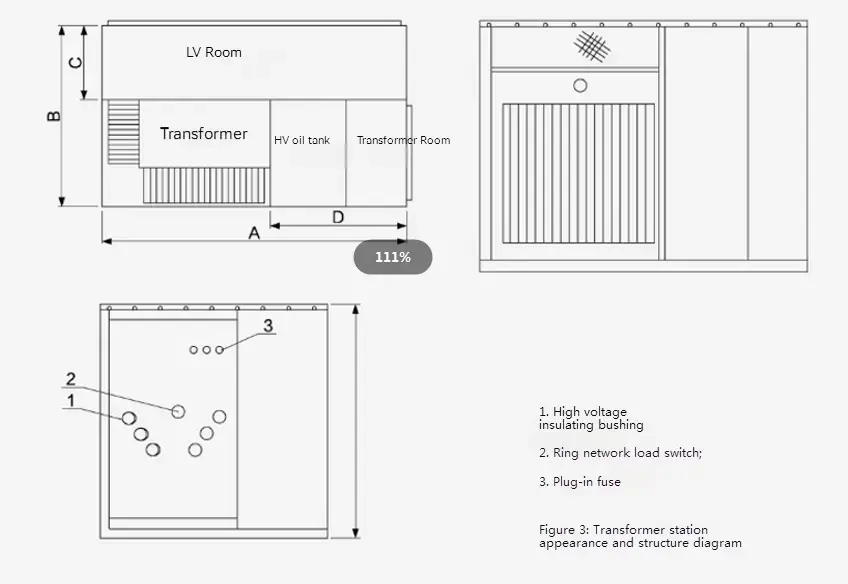

Đối với hình dạng và cấu trúc của trạm biến áp Box được cài đặt sẵn 10kV ZBW-12, xem Hình 2 và Hình 3. Bể dầu được chia thành hai phần: phần trên là bể dầu điện áp cao và phần dưới là bể dầu biến áp. Hai phần chỉ được kết nối điện, nhưng dầu bị chặn. Biểu đồ được hiển thị trong Hình 1, trong đó các dòng "I" và "I" là các nguồn cấp dữ liệu mạng vòng, các nhánh "LL" là các nhánh biến áp và "V" là đầu ra điện áp thấp. Trụ lẻ có thể được sử dụng trong cả hệ thống cấp nguồn mạng và hệ thống thiết bị đầu cuối, và việc chuyển đổi rất thuận tiện. Nguồn cấp dữ liệu của dòng và nhánh "Lⅲ" được chuyển đổi với công tắc tải của mạng vòng. Đồng thời, thiết bị đầu cuối đến của phía điện áp cao của máy biến áp được trang bị cầu chì bảo vệ dự phòng và cầu chì cắm vào để bảo vệ lỗi ngắn mạch và quá tải và bảo vệ quá tải của nhánh. Đồng thời, các thiết bị hiển thị điện áp cao và bộ khởi động sét cũng có thể được cài đặt. Đầu cuối của máy biến áp là đầu ra sau khi đi qua một mét và bộ ngắt mạch điện áp thấp.

Kích thước và trọng lượng

2. Máy biến áp

KEXR Ghế biến loại Box được cài đặt sẵn áp dụng các máy biến áp dầu ba pha S9 và S11 mới có lợi thế của tổn thất không tải thấp, tăng nhiệt độ thấp, nhiễu thấp và chiều cao thấp. Mất không tải và mất tải của máy biến áp thấp hơn so với máy biến áp S9 ban đầu, hiện nay đạt đến cấp độ tiên tiến trong nước. Máy biến áp có cấu trúc được niêm phong hoàn toàn, có hiệu quả phân lập ô nhiễm không khí và suy thoái cách nhiệt gây ra bởi độ ẩm. Một đệm không khí 40-90mm được để lại ở đầu bể dầu, có thể đóng vai trò tản nhiệt và làm mát cùng với các nếp gấp của vỏ bể dầu, và có thể làm giảm hiệu quả áp suất bên trong.

Kích thước và trọng lượng

3. Cầu chì bảo vệ dự phòng

Nó được kết nối theo chuỗi với cầu chì cắm trong nhánh biến áp (xem R1 và R2 trong Hình 2) để tạo thành một cầu chì bảo vệ toàn diện. Nó chỉ thổi khi có một lỗi ngắn mạch bên trong trạm biến áp, vì vậy xác suất thổi rất thấp. Nó được lắp đặt trong bể chứa dầu phía trên, và bể dầu cần được mở nếu nó được cập nhật.

4. Cầu chì cắm

◆ Lõi nóng chảy của nó có độ nhạy kép (nhiệt độ và dòng điện), nghĩa là nó tan chảy khi phía tải không bị hỏng (quá tải hoặc nhiệt độ quá mức). Cầu chì cầu chì và cầu chì dự phòng được sử dụng theo chuỗi, có thể bảo vệ toàn bộ phạm vi từ dòng điện nhỏ (nhiều lần) đến dòng điện lớn (vài chục kiloamperes) và dòng điện phá vỡ tối đa là 50KA.

◆ Kết hợp hợp lý của cầu chì dự phòng và cầu chì cắm trực tiếp ảnh hưởng trực tiếp đến hiệu suất của toàn bộ trạm biến áp. Xem bảng sau đây để biết một phần của Hướng dẫn lựa chọn cầu chì trong trạm biến áp loại hộp của Mỹ được cài đặt sẵn 10kV để chỉ tham khảo. Lưu ý: Nó không phù hợp cho các loại trạm biến áp khác.

● Phác thảo kích thước của trạm biến áp hộp Mỹ được cài đặt sẵn
