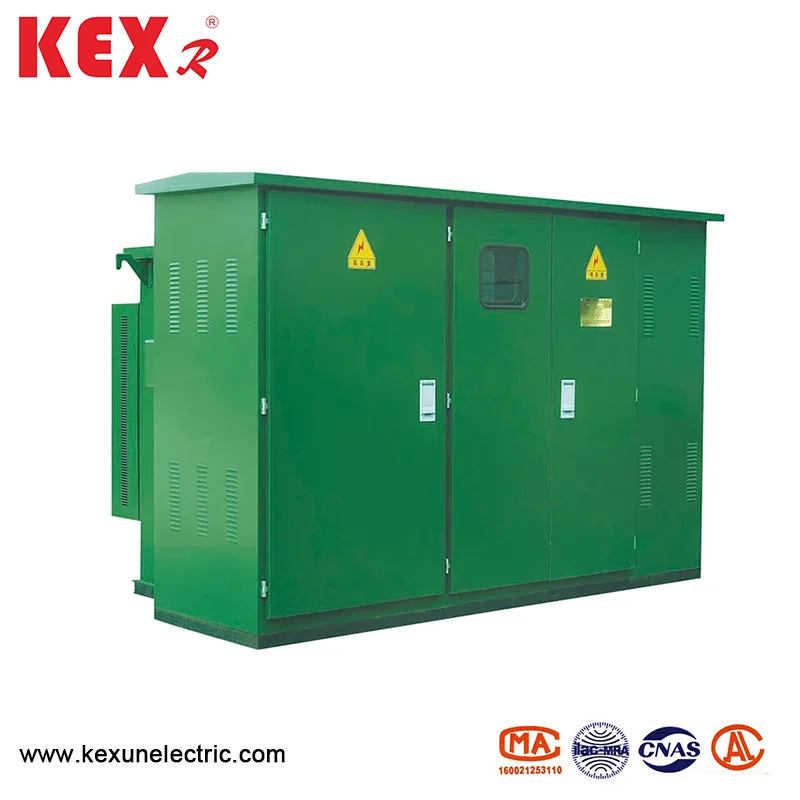

Máy biến áp hộp được cài đặt sẵn của Mỹ

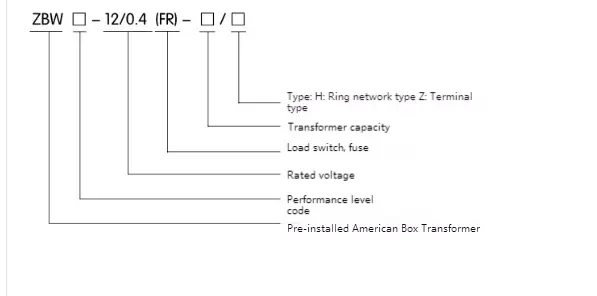

Mô hình và ý nghĩa

● Điều kiện sử dụng môi trường

◆ Nhiệt độ môi trường: Máy biến áp hộp được cài đặt sẵn của Mỹ nên được sử dụng trong môi trường trong khoảng -30 ~ 40 ℃

◆ Độ cao: Dưới 4000m

◆ Tốc độ gió: Dưới 34m/s

◆ Độ ẩm: Độ ẩm tương đối trung bình hàng ngày không quá 95%; Giá trị độ ẩm tương đối hàng tháng không quá 95%

◆ Mức chống sốc: gia tốc ngang không quá 0,4m/s² và gia tốc dọc không quá 0,15m/s²

◆ Độ nghiêng cài đặt: Trong vòng 3 °

◆ Môi trường lắp đặt: Không khí xung quanh rõ ràng không bị ô nhiễm bởi các khí ăn mòn và dễ cháy, và không có rung động dữ dội tại vị trí lắp đặt.

Lưu ý: Khi đặt hàng máy biến áp hộp được cài đặt sẵn của Mỹ ngoài các điều kiện trên, bạn có thể đàm phán với công ty của chúng tôi.

● Bảng tham số kỹ thuật

◆ Máy biến áp

◆ Công tắc tải

Công tắc tải của máy biến áp hộp được cài đặt sẵn là công tắc liên kết ba pha và lò xo và lò xo cơ chế hoạt động; Nó có thể được mở và đóng với tải, và tốc độ mở và đóng của nó không liên quan gì đến lực lượng hoạt động. Các loại là loại chữ V hai trạm, bốn trạm và bốn trạm.

◆ Cầu chì bảo vệ dự phòng

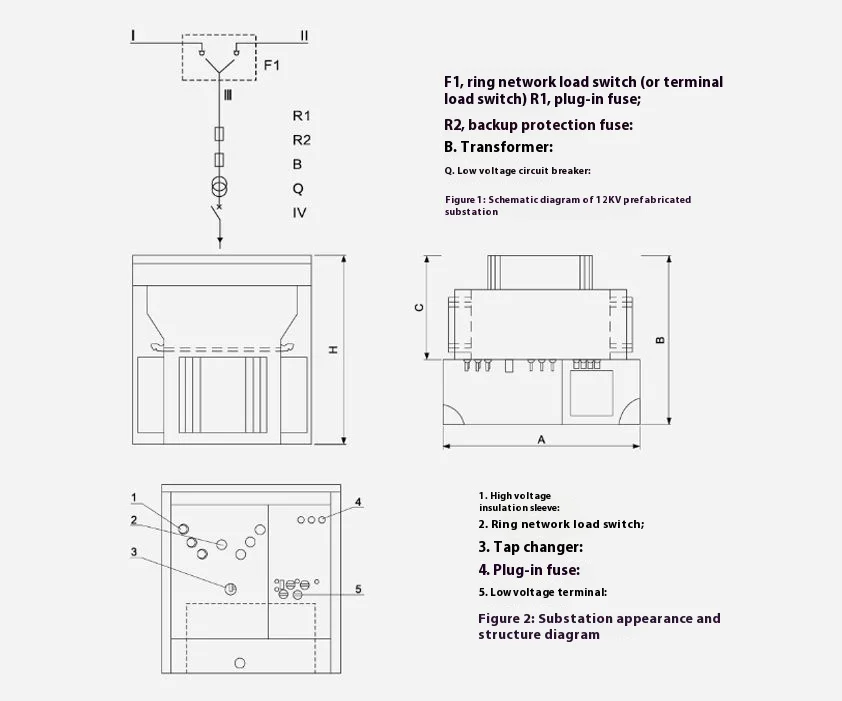

Cầu chì của máy biến áp hộp được cài đặt sẵn của Mỹ được kết nối nối tiếp với cầu chì cắm trong nhánh biến áp (xem R1 và R2 trong Hình 2) để tạo thành cầu chì bảo vệ toàn diện. Nó chỉ thổi khi có một lỗi ngắn mạch bên trong máy biến áp, do đó xác suất thổi rất thấp. Nó được lắp đặt trong bể chứa dầu phía trên, và bể dầu cần được mở nếu nó được cập nhật.

◆ Cắm cầu chì

1. Lõi cầu chì của máy biến áp hộp được cài đặt sẵn của Mỹ có hai đặc điểm của nhiệt độ và dòng điện, nghĩa là quá tải xảy ra ở đầu tải hoặc nó tan chảy khi nhiệt độ quá cao. Trình cầu chì và cầu chì bảo vệ dự phòng được sử dụng theo chuỗi, có thể bảo vệ toàn bộ phạm vi từ vài ampe đến vài nghìn ampe và dòng phá vỡ tối đa là 50KA.

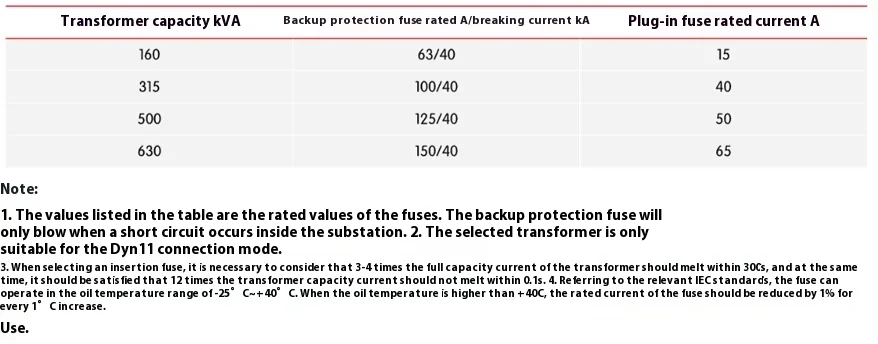

2. Kết hợp hợp lý của cầu chì dự phòng và cầu chì cắm điện sẽ ảnh hưởng trực tiếp đến hiệu suất của toàn bộ máy biến áp. Xem bảng sau đây để biết một phần của Hướng dẫn lựa chọn cầu chì trong Transformer hộp được cài đặt sẵn 10kV để tham khảo.

3. FUSE FUSE là một yếu tố có thể thay thế lõi cầu chì bên ngoài. Khi thay thế, trước tiên, kéo vòng kéo của van giảm áp của bình nhiên liệu trên để cân bằng áp suất bên trong và bên ngoài bình nhiên liệu. Để đảm bảo an toàn cho các toán tử và thiết bị, các cầu chì cắm nên được cắm và rút phích cắm khi không có tải. Do đó, công tắc điện áp thấp nên được tắt trước để cắt giảm tải đầy đủ ở phía điện áp thấp. Sau đó, tay cầm trên ghế cầu chì phải được tháo ra với tay cầm hoạt động, sau đó xoay khoảng 90 độ để loại bỏ độ bám dính giữa miếng đệm và bức tường bên ngoài. Sự tan chảy của cầu chì nên được kéo xiên lên trên 70-80mm, và nó sẽ ở lại trong vài giây. Sau khi một số dầu trên sự tan chảy được thoát ra, sự tan chảy nên được kéo ra để tránh các giọt dầu từ các thành phần khác bên ngoài bình nhiên liệu. Lau bề mặt tan chảy bằng một miếng vải cotton sạch, và sau đó thay thế lõi. Khi thay thế, hãy chắc chắn chú ý đến các tham số được chỉ ra trên lõi nóng chảy và các tham số khác nhau không thể được thay thế. Xem tệp đính kèm 3 cho các bước thay thế. Chèn lõi nóng chảy sau khi thay thế vào hỗ trợ cầu chì và khi tay cầm trên lõi nóng chảy được chuyển sang vị trí khóa, đảm bảo rằng máy giặt bằng thép không gỉ gần với giá đỡ cầu chì, và tay cầm bị vênh trên ông chủ để đảm bảo trạm biến áp được niêm phong hoàn toàn và không bị ẩm. Sau đó, công tắc điện áp thấp được đóng lại và nguồn điện có thể được nối lại vào thời điểm này.

4. Bởi vì máy biến áp hộp được cài đặt sẵn của Mỹ là một hệ thống ba pha, cho dù đó là cầu chì bảo vệ dự phòng hay cầu chì cắm, khi tan chảy một pha tan, nên thay thế tan chảy ba pha, trừ khi có thể xác định rằng chỉ có sự tan chảy một pha đã vượt qua dòng điện.
