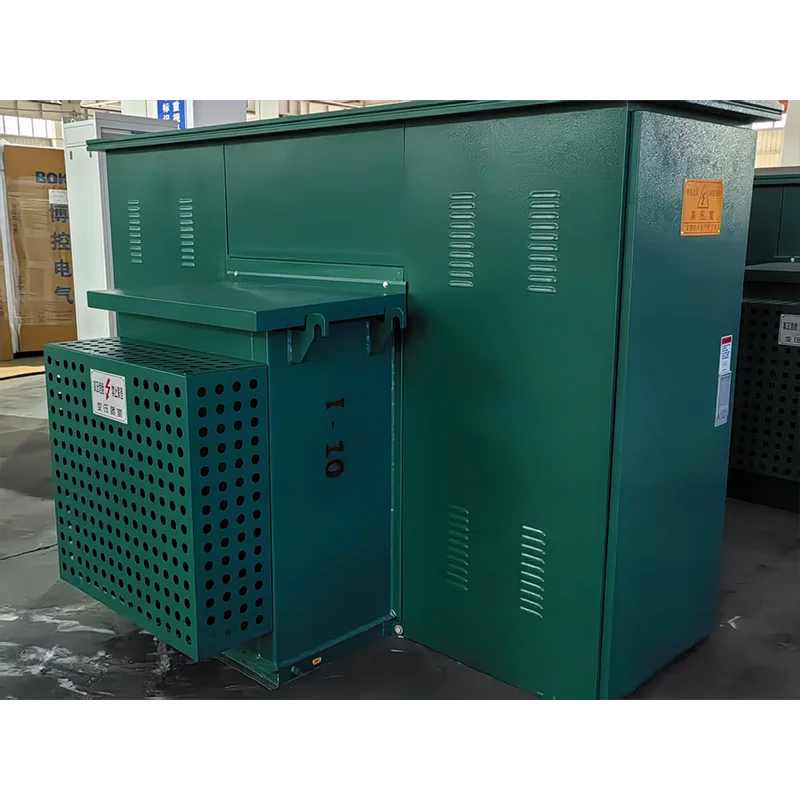

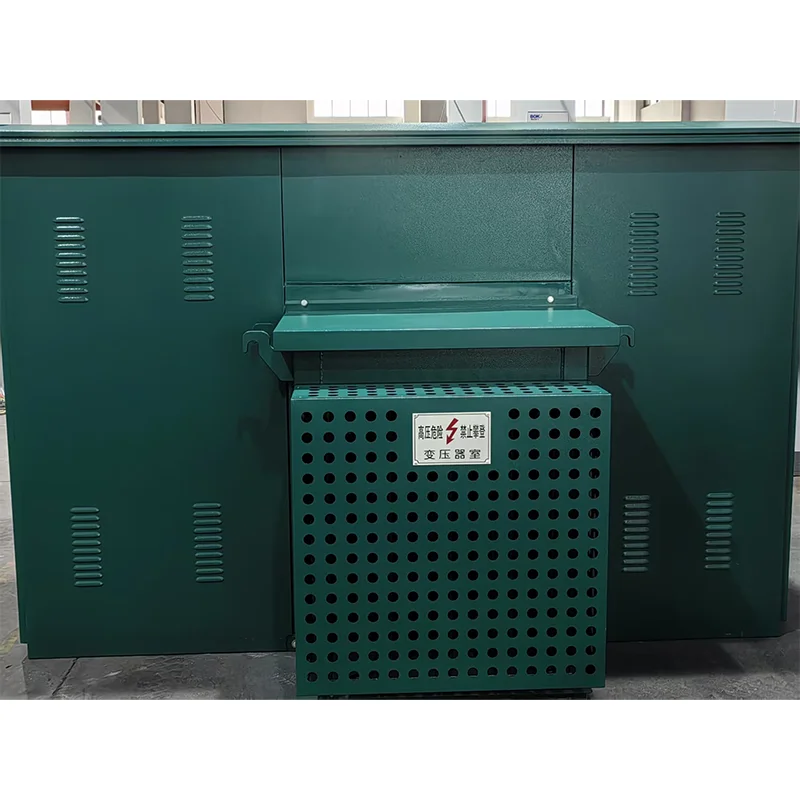

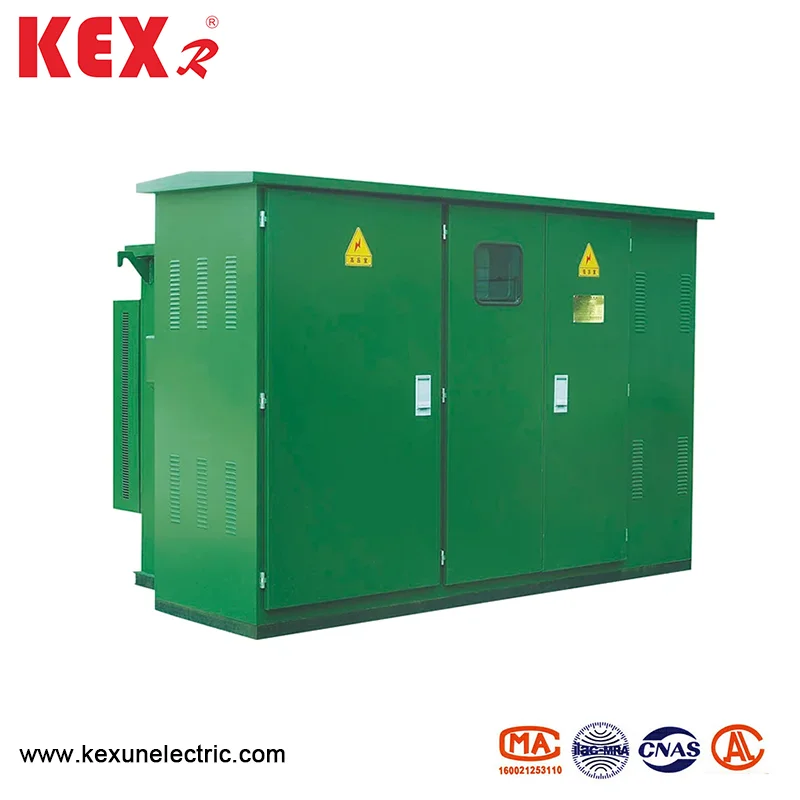

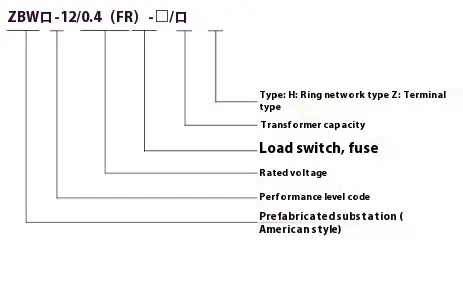

Nội các loại hộp Mỹ được cài đặt sẵn

● Ưu điểm sản phẩm

1. Tủ loại hộp được cài đặt sẵn của Mỹ có cấu trúc nhỏ gọn và tiêu chuẩn, không gian sàn nhỏ, ít hơn nhiều so với loại châu Âu có cùng công suất.

2. Cấu trúc kín, cấu trúc cách nhiệt, an toàn mạnh mẽ.

3. Tủ hộp được cài đặt sẵn của Mỹ áp dụng các máy biến áp với tổn thất thấp, nhiễu thấp, tăng nhiệt độ thấp, khả năng quá tải mạnh, khả năng chống mạch ngắn và khả năng chống va đập mạnh đảm bảo hiệu suất cao của sản phẩm.

4. Chấp nhận các giải pháp khác nhau để đáp ứng nhu cầu tùy chỉnh của khách hàng và giải quyết các kịch bản sử dụng khác nhau.

● Cấu trúc của tủ

◆ Bố cục tổng thể

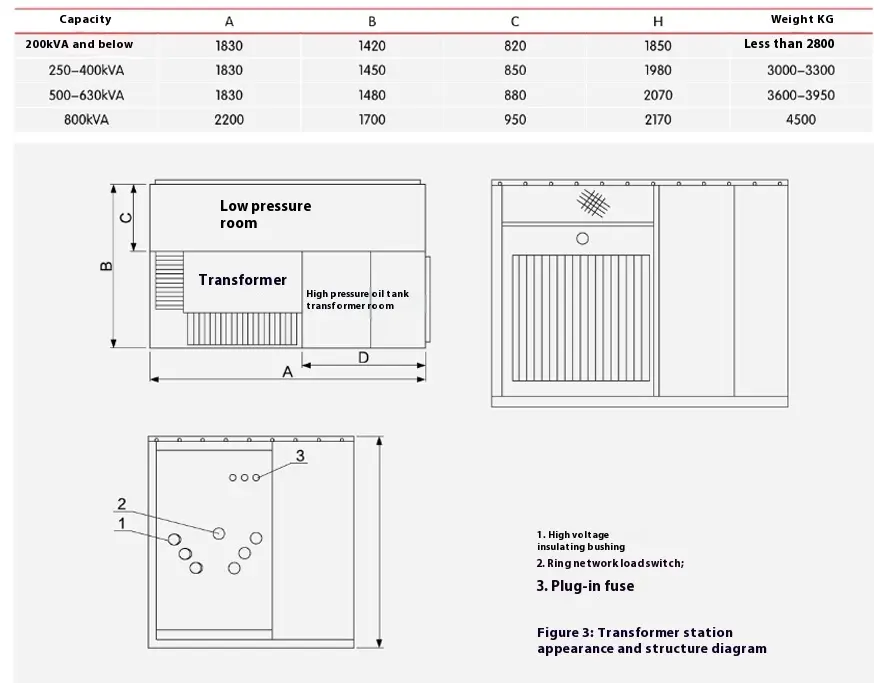

Sự xuất hiện và cấu trúc của tủ hộp được cài đặt sẵn 10kV của Mỹ được thể hiện trong Hình 2 và 3. Bể dầu được chia thành hai phần, phần trên là bể dầu áp suất cao và phần dưới là bể dầu biến áp. Hai phần chỉ được kết nối điện và dầu bị chặn. Biểu đồ được hiển thị trong Hình 1, trong đó các dòng "I" và "I" là các nguồn cấp dữ liệu mạng vòng, các nhánh "LL" là các nhánh biến áp và "V" là đầu ra điện áp thấp. Nội các có thể được sử dụng trong cả hệ thống cung cấp năng lượng mạng và hệ thống thiết bị đầu cuối, và việc chuyển đổi rất thuận tiện. Nguồn cấp dữ liệu của dòng và nhánh "Lⅲ" được chuyển đổi với công tắc tải của mạng vòng. Đồng thời, thiết bị đầu cuối của phía điện áp cao của máy biến áp được trang bị cầu chì bảo vệ dự phòng và cầu chì cắm vào để bảo vệ lỗi ngắn mạch và quá tải và bảo vệ nhiệt độ quá mức của nhánh. Đồng thời, các thiết bị hiển thị điện áp cao và bộ khởi động sét cũng có thể được cài đặt. Đầu cuối của máy biến áp là đầu ra sau khi đi qua một mét và bộ ngắt mạch điện áp thấp.

◆ Máy biến áp

Tủ hộp được cài đặt sẵn của Mỹ áp dụng máy biến áp ngâm dầu ba pha S11 Series với tổn thất thấp, tăng nhiệt độ thấp và tiếng ồn thấp được áp dụng. Cấu trúc kín hoàn toàn phân lập hiệu quả ô nhiễm không khí và suy thoái cách nhiệt gây ra bởi độ ẩm. Tấm sóng của vỏ bể dầu có các chức năng tản nhiệt và làm mát, và làm giảm hiệu quả áp suất bên trong.

◆ Công tắc tải đầu cuối hai trạm

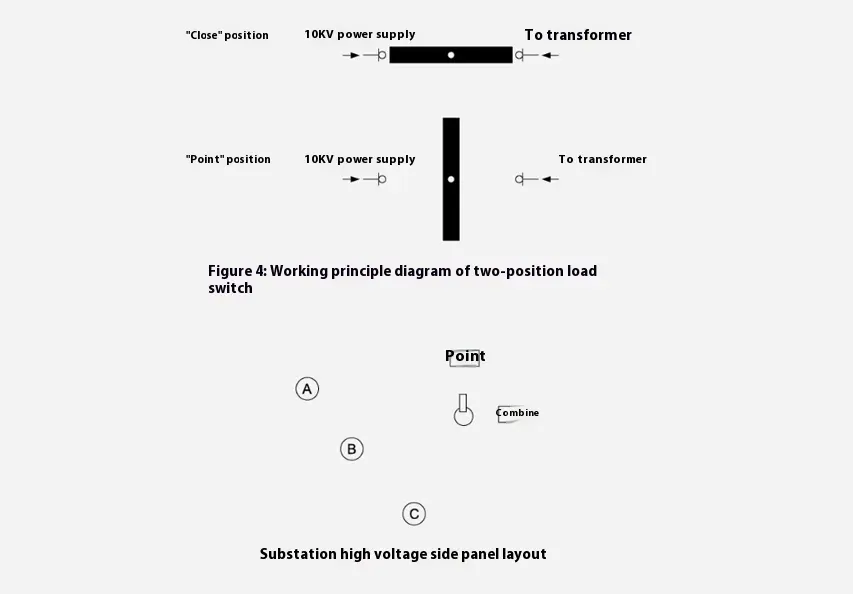

Sơ đồ cấu trúc của nó được hiển thị trong Hình 4, trong đó "I" được kết nối với thiết bị đầu cuối đến điện áp cao. Trong quá trình hoạt động, người dùng chèn tay cầm vận hành đặc biệt vào trục quay của công tắc tải và xoay 90 độ ngược chiều kim đồng hồ và công tắc tải chuyển sang vị trí "TẮT". Công tắc tải đầu cuối chỉ cắt nhánh máy biến áp ở chế độ cấp nguồn đầu cuối hoặc hoạt động khi thay thế lõi cầu chì cắm, do đó công tắc tải âm đầu cuối chỉ có hai vị trí tắt và bật và lực vận hành cũng nhỏ do kích thước nhỏ của nó. Để giảm ô nhiễm dầu trong bể dầu, người dùng nên tắt công tắc điện áp thấp trước khi vận hành công tắc tải để giảm tải trọng bên.

◆ Cầu chì bảo vệ

Cầu chì bảo vệ của tủ hộp được cài đặt sẵn của Mỹ được kết nối nối tiếp với cầu chì cắm trong nhánh biến áp (xem R1 và R2 trong Hình 2) để tạo thành cầu chì bảo vệ toàn diện. Nó chỉ thổi khi có một lỗi ngắn mạch bên trong tủ, vì vậy xác suất thổi rất thấp. Nó được lắp đặt trong bể chứa dầu phía trên, và bể dầu cần được mở nếu nó được cập nhật.

◆ Chèn loại cầu chì

Lõi nóng chảy của nó có độ nhạy kép (nhiệt độ và dòng điện), nghĩa là nó tan chảy khi phía tải không bị hỏng (quá tải hoặc nhiệt độ quá mức). Cầu chì cầu chì và cầu chì dự phòng được sử dụng theo chuỗi, có thể bảo vệ toàn bộ phạm vi từ dòng điện nhỏ (nhiều lần) đến dòng điện lớn (vài chục kiloamperes) và dòng điện phá vỡ tối đa là 50KA.

Ghi chú:

1. Tất cả được liệt kê trong bảng là xếp hạng của cầu chì. Cầu chì bảo vệ dự phòng chỉ được thổi khi có một lỗi ngắn mạch bên trong tủ hộp được cài đặt sẵn của Mỹ.

2. Máy biến áp được chọn chỉ phù hợp với chế độ kết nối của Dyn11.

3. Khi chọn cầu chì được chèn, cần xem xét rằng 3-4 lần dòng điện toàn bộ của máy biến áp phải được tan chảy trong vòng 300s, đồng thời, cần phải thỏa mãn rằng không nên tan chảy 12 lần trong toàn bộ công suất của máy biến áp khi sử dụng 0.1.

4. Theo tiêu chuẩn của IEC, cầu chì có thể hoạt động trong phạm vi chính trị -25 ℃ ~+40. Khi nhiệt độ dầu cao hơn +40, dòng cầu chì được định mức phải giảm 1% cho mỗi 1.

◆ Loại khuỷu tay và đầu cáp loại "T"

Các đường đến và các dòng Cabine được cài đặt sẵn 12kV Cabine được cài đặt sẵn 12kV, các đường dây cáp đến và cung cấp điện áp cao được dẫn ra khỏi bể dầu bằng tay áo cách điện đúc epoxy. Để tạo điều kiện cho thử nghiệm của nhà máy và kiểm tra sự chấp nhận của người dùng, chính tay áo cách điện có khả năng chịu được tần số năng lượng 10kV chịu được điện áp và lực đẩy sét chống điện áp. Trước khi cài đặt đầu cáp, cần phải biết liệu người dùng có yêu cầu bắt giữ sét hay không. Nếu cần thiết, một bộ tay áo cách điện ở các đường đến và đi của vòng lặp áp dụng loại đường đôi và tập hợp khác áp dụng loại thông đơn.

Chọn một đầu cáp hoặc đầu cáp hình chữ T phù hợp với phần cáp, làm sạch các bề mặt bên trong và bên ngoài của nó và bề mặt của tay áo cách điện với ethanol khan, áp dụng một chút mỡ silicon chân không 7501 trên bề mặt tay áo và lắp đặt theo thông số kỹ thuật lắp đặt đặc biệt của khu vực công việc cáp. Ở đầu kia của tay áo cách điện đôi, cài đặt một bộ kiểm tra oxit kẽm được niêm phong hoàn toàn đặc biệt theo cùng một cách. Xem hướng dẫn cho việc cài đặt đầu cáp.

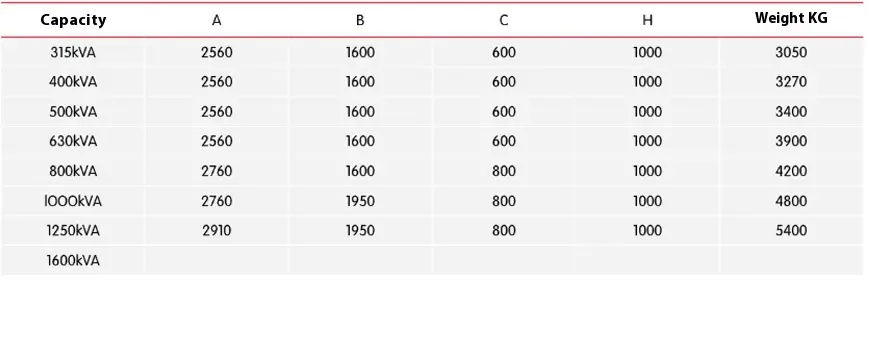

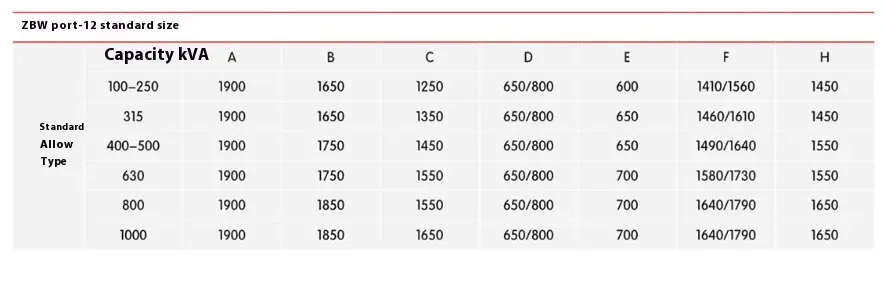

● Kích thước của tủ hộp Mỹ được cài đặt sẵn
