Trụ lẻ gắn trên ba pha của Mỹ

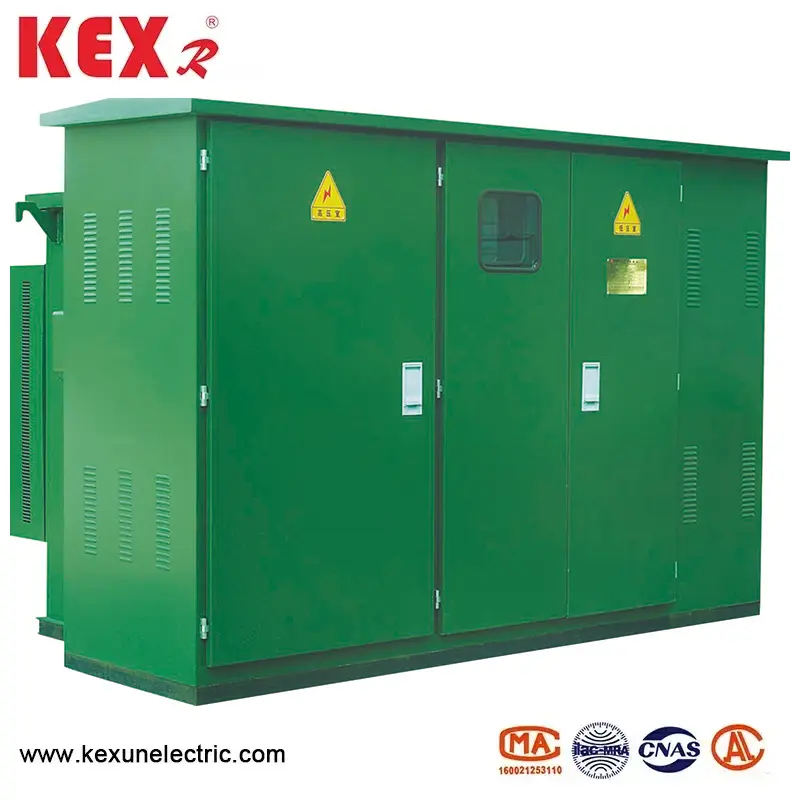

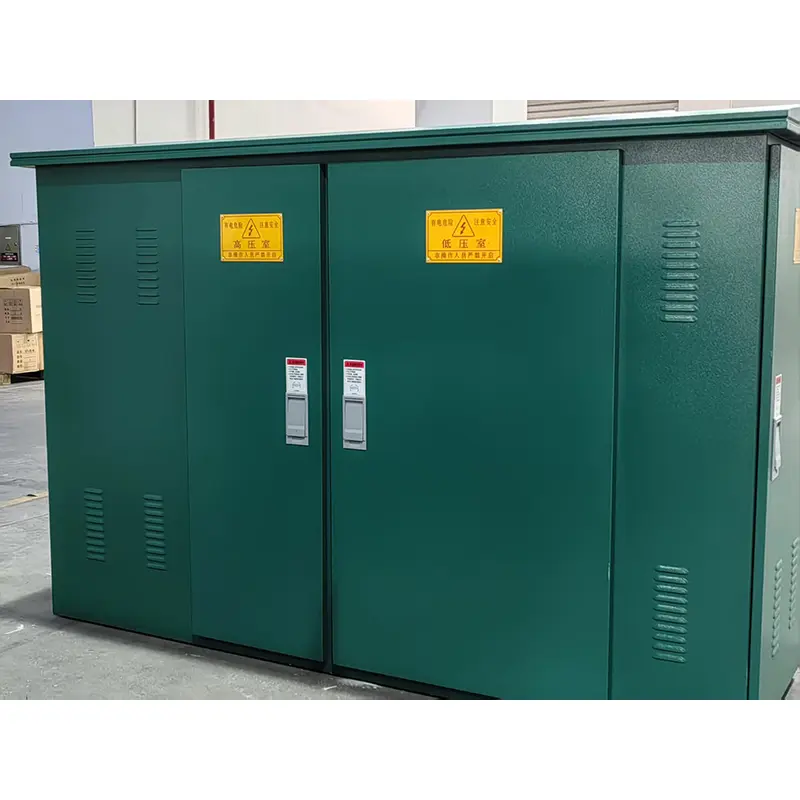

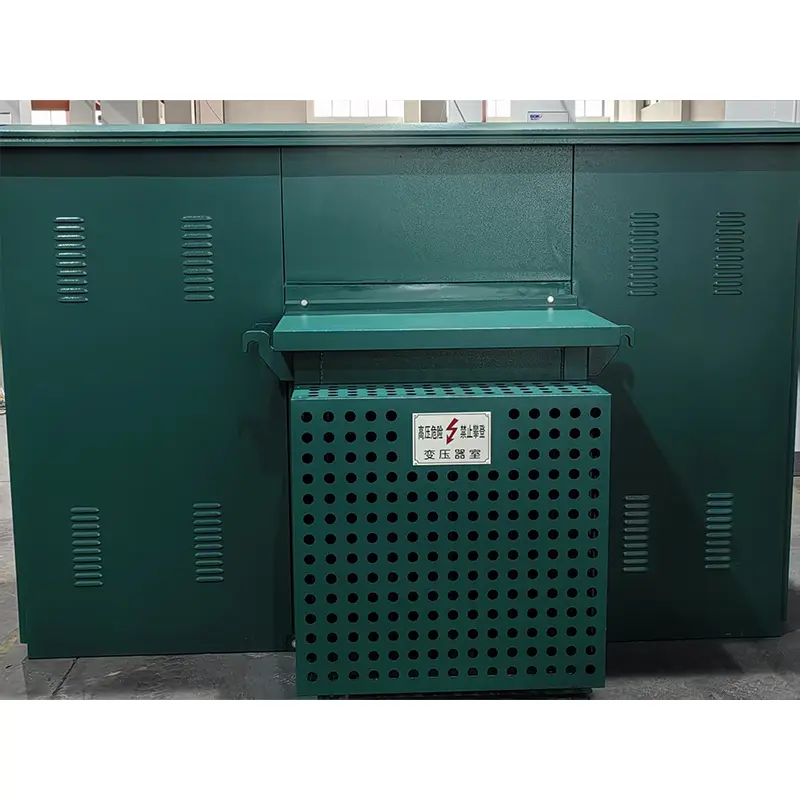

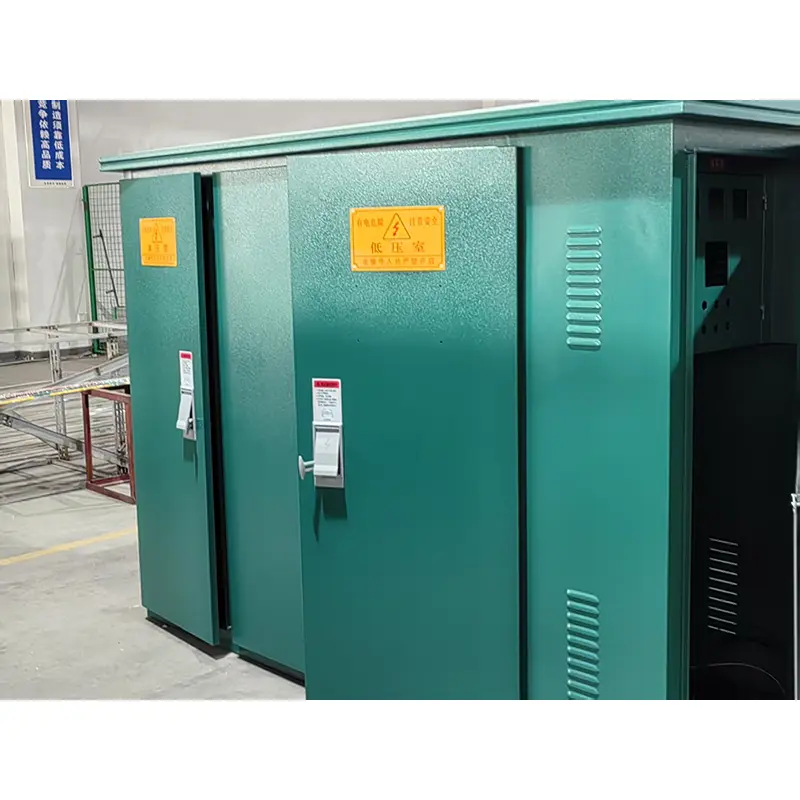

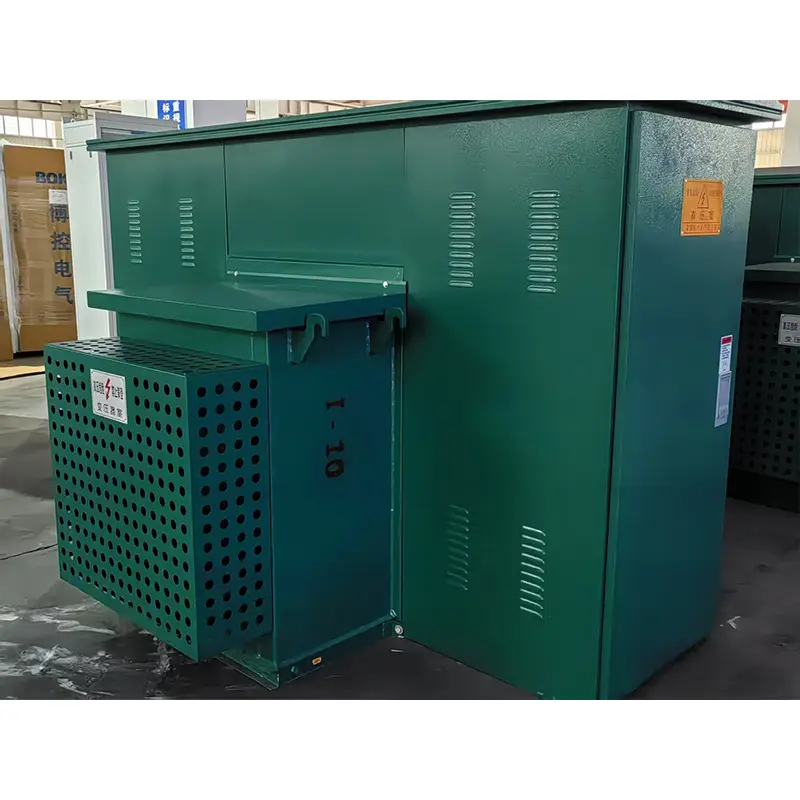

ZBW-12 Loại trạm biến áp ba pha của Mỹ, được sản xuất bởi nhà sản xuất Trung Quốc KEXR, là một trạm biến áp với cấu trúc đơn giản, không gian sàn nhỏ và cách nhiệt mạnh, phù hợp với điện áp định mức 10kV.
Mô hình: ZBW-12
Thương hiệu Kexr Kexr
Mô hình: ZBW-12
Thương hiệu Kexr Kexr
● Trụ biến áp ba pha của Mỹ bằng cách sử dụng các điều kiện
◆ Nhiệt độ môi trường: Nhiệt độ môi trường xung quanh trạm biến áp ba pha của Mỹ nên là -30 ~ 40.
◆ Độ cao: Trụ lẻ gắn trên ba pha của Mỹ nên được lắp đặt dưới 4000m;
◆ Tốc độ gió: tương đương 34m/s (không quá 700Pa);
◆ Độ ẩm: Độ ẩm tương đối trung bình hàng ngày không quá 95%; Giá trị độ ẩm tương đối hàng tháng không quá 95%;
◆ Không thể gây sốc: gia tốc ngang không quá 0,4m/s²
, và gia tốc dọc không quá 0,15m/s²
◆ Độ nghiêng của trang web cài đặt: Độ nghiêng lắp đặt của trạm biến áp ba pha của Mỹ không quá 3
◆ Môi trường lắp đặt: Không khí xung quanh rõ ràng không bị ô nhiễm bởi các khí ăn mòn và dễ cháy, và không có rung động dữ dội tại vị trí lắp đặt
◆ Khi đặt hàng sản phẩm này ngoài các điều kiện trên, bạn có thể thương lượng với KEXR
Is
|
Số seri |
Mục |
Đơn vị |
Thông số kỹ thuật |
|
1 |
Điện áp định mức |
KV |
10/0,4 |
|
2 |
Điện áp hoạt động tối đa |
KV |
12 |
|
3 |
Tần số định mức |
Hz |
50 |
|
4 |
Năng lực định mức |
KVA |
150-1600 |
|
5 |
Tần số điện 1 phút chịu được điện áp |
KV |
35 |
|
6 |
Điện áp xung sét |
KV |
75 |
|
7 |
Phương pháp làm mát |
|
Onan |
|
8 |
Phá vỡ dòng điện của cầu chì dự phòng điện áp cao |
các |
50 |
|
9 |
Phá vỡ dòng điện của cầu chì plug-in |
các |
2.5 |
|
10 |
Nhiệt độ môi trường |
℃ |
-35 ~ 40 |
|
11 |
Nhiệt độ cuộn dây cho phép tăng |
℃ |
65 |
|
12 |
Điều chỉnh điện áp không tải |
|
± 5% hoặc ± 2*2,5% |
|
13 |
Tiếng ồn |
DB |
50 |
|
14 |
Bằng IP |
|
IP43 |
Máy biến áp
KEXR Ghế biến loại Box được cài đặt sẵn áp dụng các máy biến áp dầu ba pha S9 và S11 mới có lợi thế của tổn thất không tải thấp, tăng nhiệt độ thấp, nhiễu thấp và chiều cao thấp. Mất không tải và mất tải của máy biến áp thấp hơn so với máy biến áp S9 ban đầu, hiện nay đạt đến cấp độ tiên tiến trong nước. Máy biến áp có cấu trúc được niêm phong hoàn toàn, có hiệu quả phân lập ô nhiễm không khí và suy thoái cách nhiệt gây ra bởi độ ẩm. Một đệm không khí 40-90mm được để lại ở đầu bể dầu, có thể đóng vai trò tản nhiệt và làm mát cùng với các nếp gấp của vỏ bể dầu, và có thể làm giảm hiệu quả áp suất bên trong.
Kích thước và trọng lượng
|
Dung tích |
A |
B |
C |
H |
Trọng lượng （kg） |
|
315kva |
2560 |
1600 |
600 |
1000 |
3050 |
|
400kva |
2560 |
1600 |
600 |
1000 |
3270 |
|
500kva |
2560 |
1600 |
600 |
1000 |
3400 |
|
630kva |
2560 |
1600 |
600 |
1000 |
3900 |
|
800kva |
2760 |
1600 |
800 |
1000 |
4200 |
|
1000kva |
2760 |
1950 |
800 |
1000 |
4800 |
|
1250kva |
2910 |
1950 |
800 |
1000 |
5400 |
● Kích thước phác thảo của trạm biến áp ba pha loại ZBW-12 của Mỹ
|
ZBW-12 Kích thước tiêu chuẩn áp suất ba pha của American Type |
|||||||
|
Năng lực (KVA) |
A |
B |
C |
D |
E |
F |
H |
|
100 ~ 250 |
1900 |
1650 |
1250 |
650/800 |
600 |
1410/1560 |
1450 |
|
315 |
1900 |
1650 |
1350 |
650/800 |
650 |
1460/1610 |
1450 |
|
400 ~ 500 |
1900 |
1750 |
1450 |
650/800 |
650 |
1490/1640 |
1550 |
|
630 |
1900 |
1750 |
1550 |
650/800 |
700 |
1580/1730 |
1550 |
|
800 |
1900 |
1850 |
1550 |
650/800 |
700 |
1640/1790 |
1650 |
|
1000 |
1900 |
1850 |
1650 |
650/800 |
700 |
1640/1790 |
1650 |
Thẻ nóng: Trụ lẻ gắn trên ba pha của Mỹ
