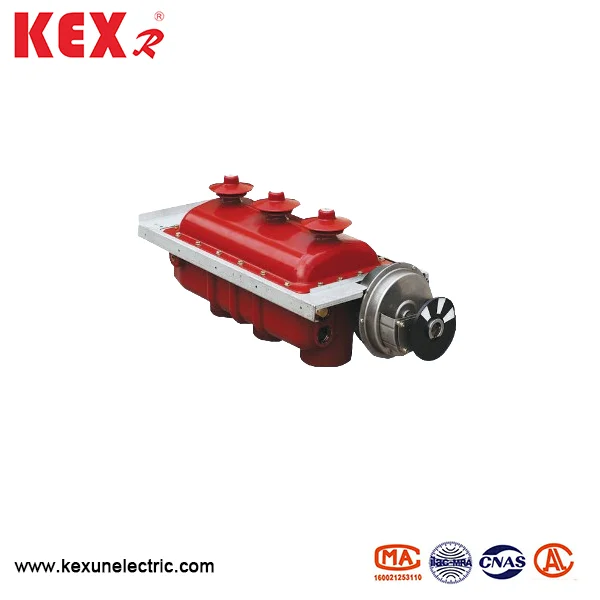

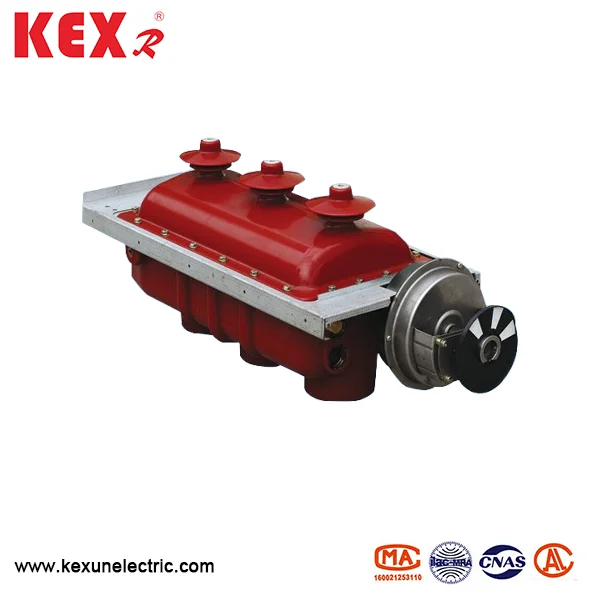

Công tắc tải sf6 loại flrn48-12d
Công tắc tải SF6 loại FLRN48-12D là sản phẩm chuyển đổi tải được phát triển độc lập bởi Kexun tại Trung Quốc nhà máy năm 2008, được áp dụng cho đơn vị chính của XGN15-12SF6. Nó có nền kinh tế cao, an toàn và độ tin cậy, cấu trúc đơn giản, hoạt động linh hoạt, xen kẽ đáng tin cậy và cài đặt thuận tiện.
Mô hình: FLRN48-12D
Thương hiệu Kexr Kexr
Mô hình: FLRN48-12D
Thương hiệu Kexr Kexr

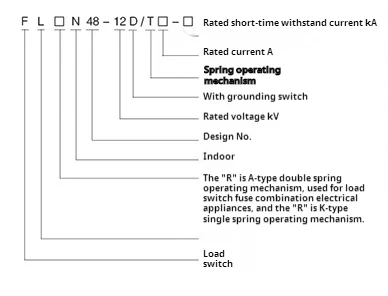

● Ý nghĩa mô hình

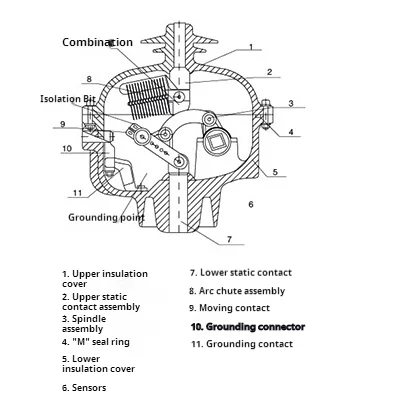

● Cấu trúc và nguyên tắc
Mạch chính và mạch nối đất của công tắc tải SF6 loại FLRN48-12D được niêm phong trong vỏ cách điện làm bằng nhựa epoxy bằng quá trình APGI, có lợi thế của hiệu suất cách điện tốt và môi trường chống ô nhiễm. Vỏ cách điện được tạo thành từ lớp vỏ cách điện trên và lớp cách điện thấp hơn, chứa đầy khí SF6 với áp suất tương đối là 0,4bar. Vỏ cách điện thấp hơn áp dụng các biện pháp màng chống nổ mỏng và dày cục bộ, để đảm bảo rằng trong trường hợp tai nạn, áp lực của khí SF6 quá áp giảm sau khi phá vỡ màng an toàn và khí được phun trực tiếp vào phía sau tủ để đảm bảo an toàn cá nhân.
◆ Đáp ứng tiêu chuẩn
IEC60265 、 IEC62271 、 GB3804 、 GB16926 vv ..
● Sử dụng điều kiện
◆ Nhiệt độ môi trường: Nhiệt độ xung quanh công tắc tải SF6 của FLRN48-12D
Nên là -40 ~ 40
◆ Độ ẩm: Độ ẩm tương đối trung bình tối đa là ≤ 95% mỗi ngày và ≤ 100% mỗi tháng.
◆ Độ cao: Công tắc tải SF6 loại FLRN48-12D phải được cài đặt ở độ cao bên dưới
2000m.
◆ Năng lực địa chấn: ≤8
◆ Không khí xung quanh nên không bị ô nhiễm rõ ràng như ăn mòn, khí đốt và hơi nước, và không nên có rung động bạo lực thường xuyên.
● Các tham số kỹ thuật của công tắc tải SF6 loại FLRN48-12D
|
Mục |
Đơn vị |
Loại FLRN36-12D/T630-20 |
FLRN36-12D/100-50 Loại |
|
Điện áp định mức |
KV |
12 |
12 |
|
Tần số định mức |
Hz |
50 |
50 |
|
Xếp hạng hiện tại |
A |
630 |
100 |
|
Tần số điện 1min chịu được điện áp/gãy điện áp điện áp |
KV |
42/48 |
42/48 |
|
Lightning Impulse chịu được điện áp/gãy điện áp |
KV |
75/85 |
75/85 |
|
5 phút 0gauge định mức tần số chịu chịu được điện áp |
KV |
24 |
24 |
|
Xếp hạng ổn định nhiệt hiện tại 3 giây /2 giây |
Các |
20/20 |
20/20 |
|
Dòng ổn định động được xếp hạng （Đỉnh） |
Các |
50/50 |
50/50 |
|
Dòng điện đóng ngắn mạch được xếp hạng |
Các |
50/50 |
125/50 |
|
Dòng điện bị gián đoạn vòng kín được xếp hạng |
A |
630 |
|
|
Xếp hạng tải hoạt động làm gián đoạn dòng điện |
A |
630 |
|
|
Dòng điện sạc cáp được xếp hạng |
A |
10 |
10 |
|
Xếp hạng ngắn mạch ngắn mạch |
Các |
|
50 |
|
Dòng điện chuyển định |
A |
|
1700 |
|
Loại cầu chì |
|
|
XRNT-12KV/100A |
|
Fuse Impact ném năng lượng |
J |
|
1 ± 0,5 |
|
Cuộc sống cơ học |
Thời gian |
5000/2000 |
3000/2000 |
|
Khoảng cách giữa các vật thể tích điện và cách nhiệt không khí tương đối |
mm |
≥125 |
≥125 |
|
Áp suất khí SF6 |
thanh |
0.4 |
0.4 |
|
Đồng bộ hóa mở và đóng |
bệnh đa xơ cứng |
2 |
2 |
|
Kháng mạch chính |
Đứa bé |
≤65 |
≤65 |
