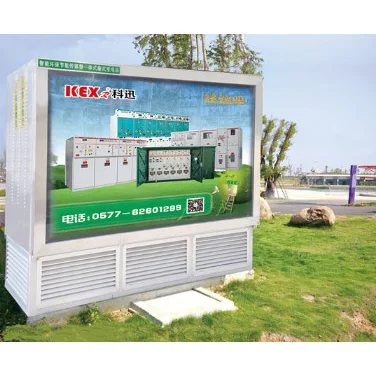

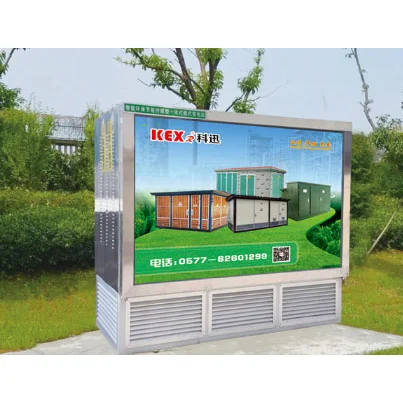

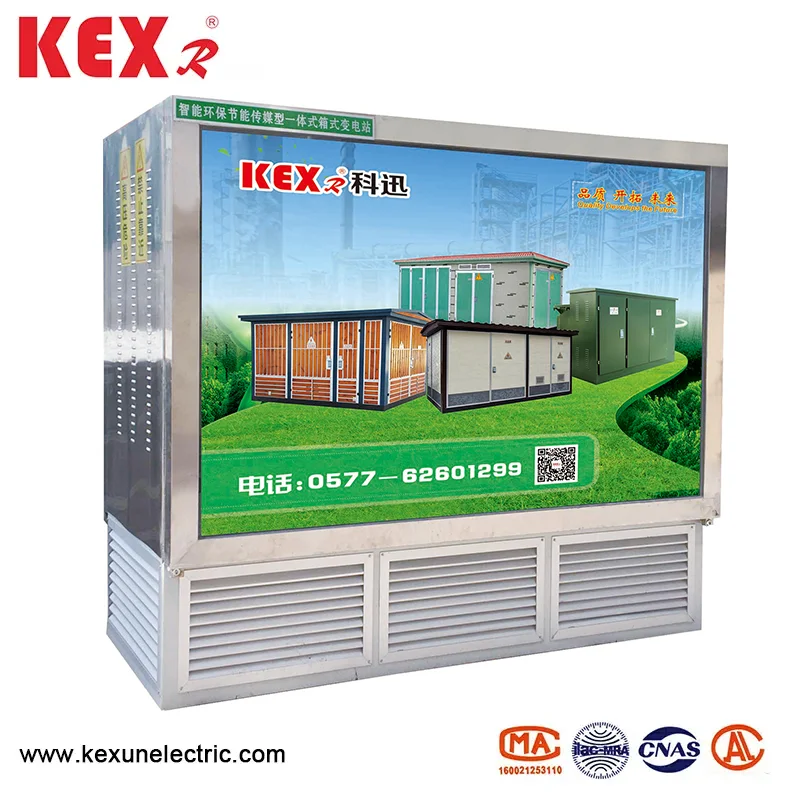

Trạm biến áp dưới lòng đất

● Tổng quan về sản phẩm

Trạm biến áp cảnh quan loại YBD-12 phù hợp với khái niệm thiết kế sinh thái đô thị, chiếm một khu vực nhỏ và làm đẹp môi trường. Nó phù hợp cho đường thân giao thông đô thị, khu dân cư, sân bay, nhà ga, ngoài đường và những nơi khác, và sẽ trở thành xu hướng chuyển đổi thiết bị mạng phân phối đô thị.

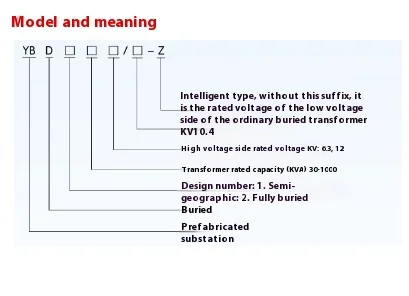

● Giải thích mô hình về trạm biến áp dưới lòng đất của cảnh quan YBD-12

So với trạm biến áp hộp truyền thống, trạm biến áp ngầm có những lợi thế rõ ràng sau đây ：

▶ Thẩm mỹ và hài hòa môi trường

Trạm biến áp hộp thông thường chiếm một khu vực rộng lớn, không thể phối hợp với môi trường xung quanh tốt và trạm biến áp ngầm có một hộp phân phối nhỏ, không ảnh hưởng đến môi trường xung quanh.

▶ Tiết kiệm năng lượng

Tiết kiệm năng lượng và giảm tiêu thụ đã trở thành sự đồng thuận của toàn xã hội. Transformers ưa thích cho trạm biến áp dưới lòng đất YBD-12 là các máy biến áp mất thấp như S11 Series, S13 Series và SBH15 Series có thể được chọn theo nhu cầu và cung của người dùng.

▶ Giảm tiếng ồn

Tiếng ồn của máy biến áp xuất phát từ lõi sắt và chiều cao từ mặt đất trong máy biến áp hộp chung thường là khoảng 1,2m, dễ dàng ảnh hưởng đến giấc ngủ của mọi người. Trạm trạm biến áp cảnh quan loại YBD-12 được lắp đặt dưới lòng đất nói chung, và tiếng ồn của nó rõ ràng có thể bị giảm, điều này ít ảnh hưởng đến cư dân.

▶ Tạo giá trị cho khách hàng

Trạm biến áp dưới lòng đất cảnh quan có thể được đúc sẵn hoàn toàn ở Kexun, với chu kỳ sản xuất ngắn, đầu tư nhỏ và hiệu quả nhanh chóng. Trạm biến áp ngầm được cài đặt trên đường chính và đường cao tốc đô thị là một thiết bị chuyển đổi hộp đèn quảng cáo trên mặt đất và vị trí hộp đèn quảng cáo của nó sẽ cung cấp lợi ích quảng cáo cho khách hàng trong một thời gian dài.

▶ Tự động hóa cao

Trạm biến áp dưới lòng đất của cảnh quan YBD-12 có thể báo cáo trạng thái hoạt động của thiết bị đóng cắt điện áp cao và điện áp thấp cho bộ điều khiển thông qua thiết bị đo và điều khiển toàn diện bằng công nghệ mạng không dây GPRS, tạo điều kiện thuận lợi cho hoạt động và sử dụng trạm biến áp.

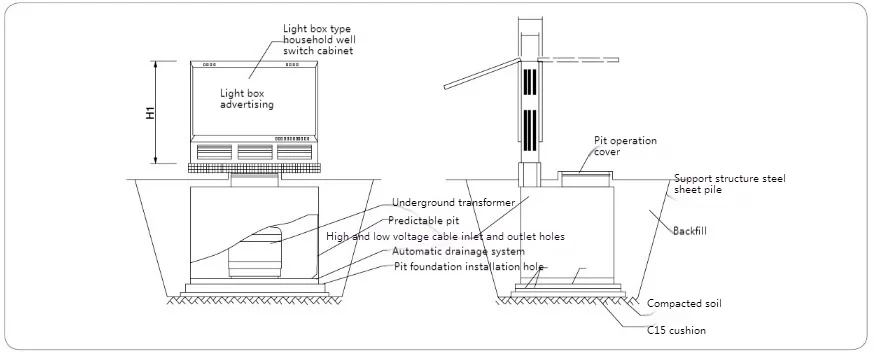

● Sơ đồ cài đặt của trạm biến áp dưới lòng đất loại YBD-12

Ghi chú:

1. Các kích thước trên chỉ để tham khảo. Vui lòng tham khảo các bản vẽ được cung cấp bởi nhà sản xuất khi đặt hàng kích thước thực tế.

2. Sản phẩm bao gồm máy biến áp ngầm, tủ công tắc ngoài trời hộp đèn và hố đúc sẵn. Nó là một bộ hoàn chỉnh các thiết bị được lắp ráp sẵn trong nhà máy, và tủ công tắc hộp đèn được làm bằng thép không gỉ;

3. Hố đúc sẵn được niêm phong hoàn toàn và không thấm nước, bề mặt của lớp phủ phía trên của hố được trang trí bằng gạch vuông, và hộp dưới của hố được làm bằng gốm kim loại, được xử lý chống ăn mòn theo các yêu cầu của GB/T19285 "

4. Vỏ trên của hố được cung cấp một hố ga có thể mở. Sau khi hố ga được mở, nó được hỗ trợ và định vị bởi một xi lanh. Thông qua hố ga, công nhân máy biến áp ngầm có thể được quan sát và vận hành để vào hố để kết nối an toàn cáp.

5. Có ý kiến ​​cho rằng các bu lông nổ tung nên được nhúng theo kích thước nền tảng của hố. Sau khi hố được đặt đúng vị trí và cố định, đất ngập nước theo đường chân trời, và sau đó là cỏ.

● Bản vẽ thiết kế của hai sơ đồ điển hình

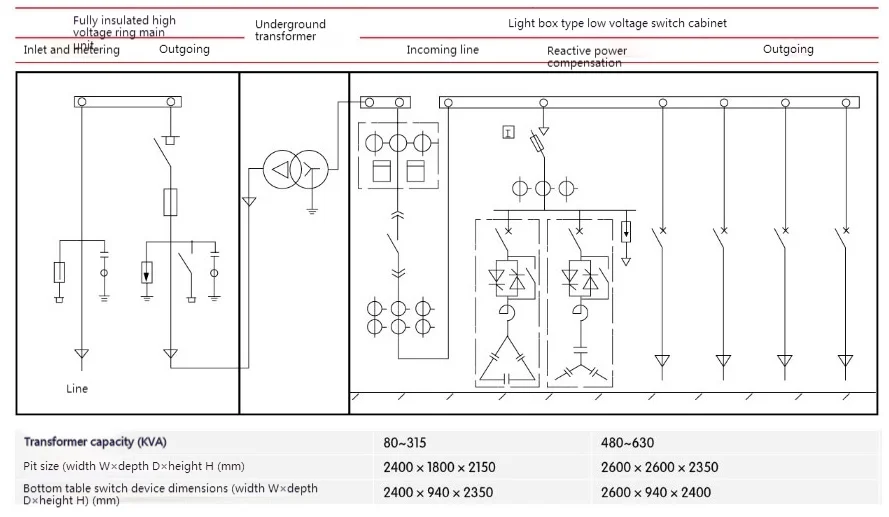

◆ HV Ring Main Uniy+Transformer Underground+Điện áp thấp

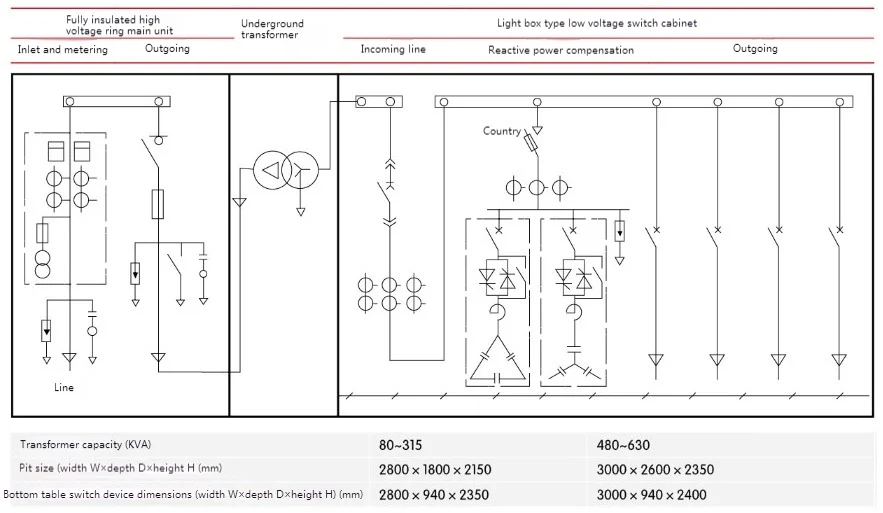

◆ Đơn vị chính của vòng HV+Đo điện áp cao+Máy biến áp ngầm+Bộ nạp LV
