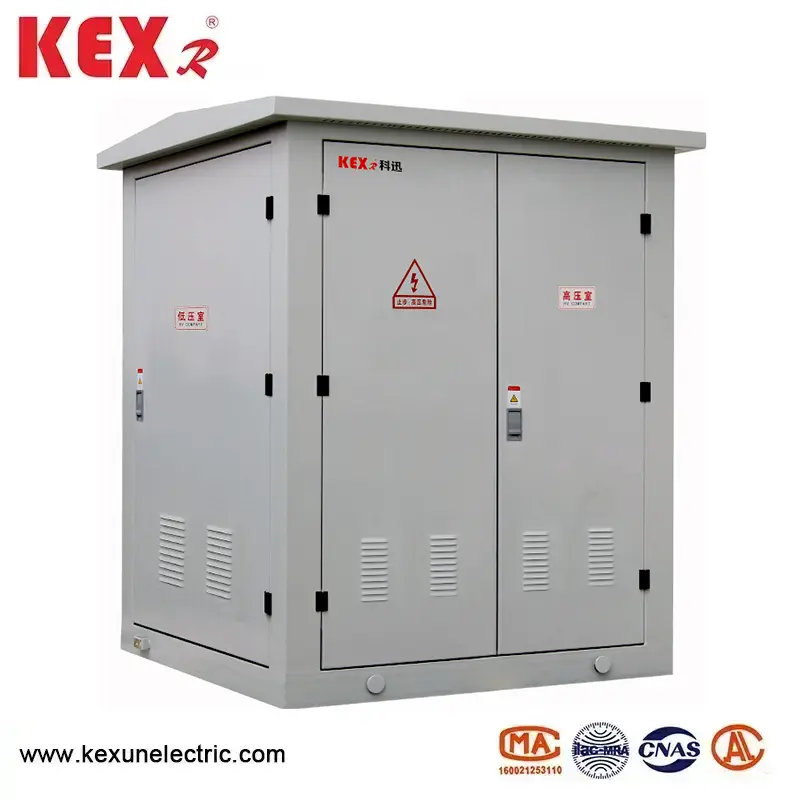

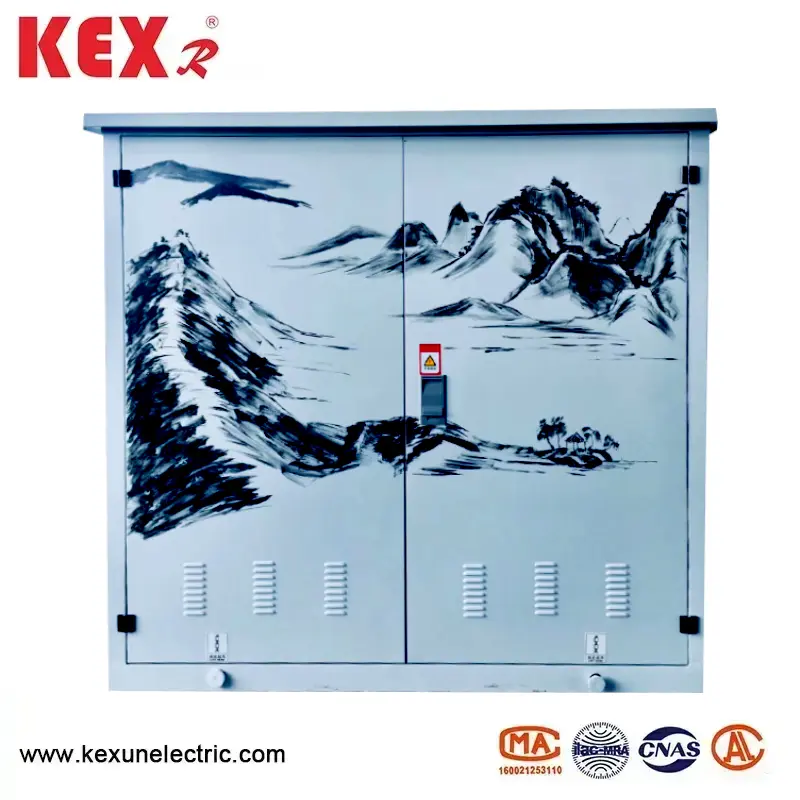

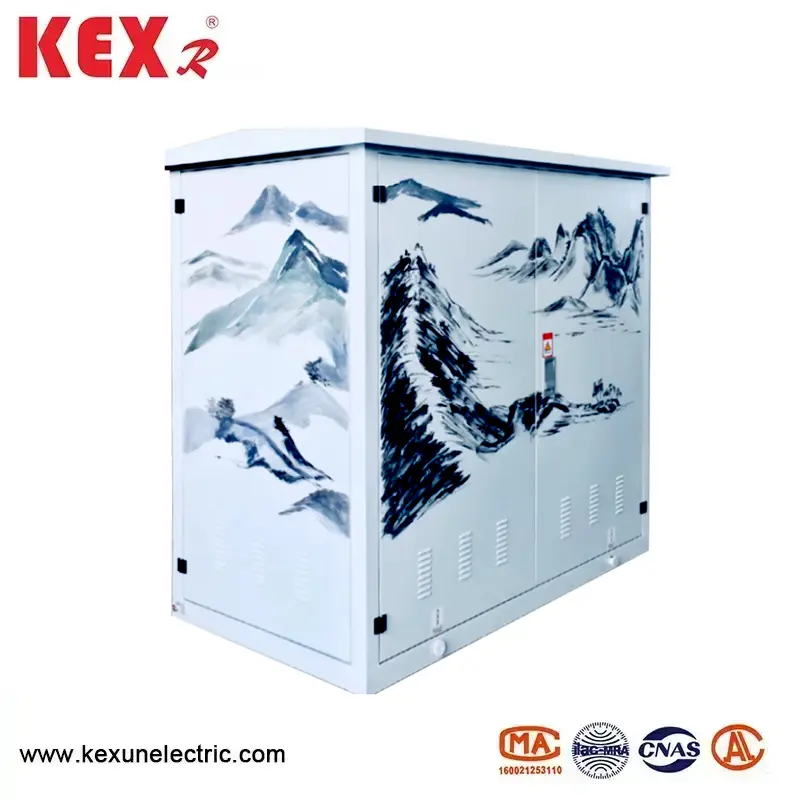

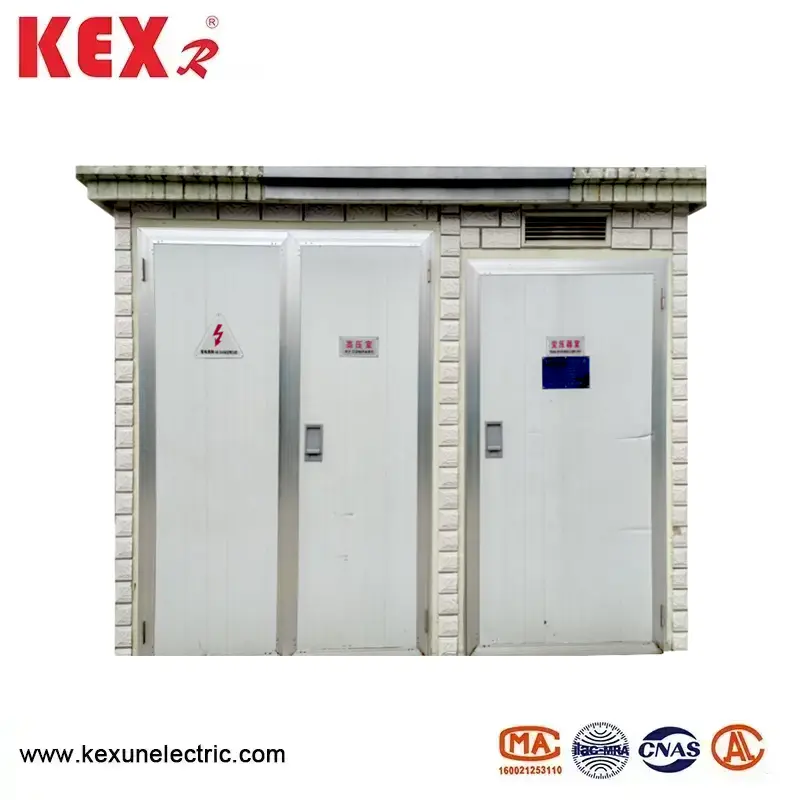

Trạm biến áp phân phối đô thị

● Ý nghĩa mô hình

● Giới thiệu sản phẩm của trạm biến áp phân phối đô thị YB-12

◆ Cấu trúc tích phân

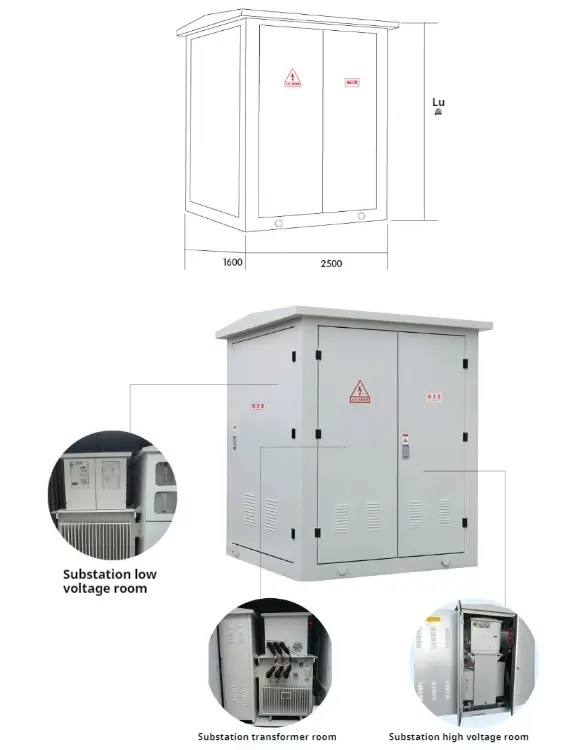

Trạm biến áp phân phối đô thị chủ yếu được chia thành ba phần: Phòng chuyển đổi điện áp cao, phòng máy biến áp và phòng chuyển đổi điện áp thấp, có thể được vận chuyển riêng.

Trạm biến áp áp dụng thiết kế phân tán nhiệt chu kỳ lớn độc đáo để đảm bảo mức tăng nhiệt độ của sản phẩm và việc niêm phong riêng biệt giữa các phòng sẽ không hình thành trao đổi nhiệt giữa các phòng.

Vỏ của trạm biến áp phân phối đô thị được làm bằng tấm thép không gỉ chất lượng cao.

Tất cả các phần của cấu trúc tấm thép đã trải qua điều trị chống ăn mòn đặc biệt, và cấu trúc tấm bằng thép không gỉ có khả năng chống ăn mòn mạnh và sức mạnh cơ học tốt.

Trụ lẻ có thể được cài đặt trực tiếp trong nhà mà không cần thêm nền tảng xây dựng, giúp tiết kiệm chi phí và không gian và thuận tiện để cài đặt.

◆ Bộ thiết bị đóng băng đầy áp suất SF6 SF6 được phát triển độc lập bởi công ty chúng tôi được áp dụng cho điện áp cao, và tất cả các thiết bị đóng cắt và xe buýt được niêm phong trong một hộp thép không gỉ kín không có thân sạc tiếp xúc bên ngoài. Hoạt động an toàn và độ tin cậy cao; Thiết kế mô -đun hoàn toàn, tất cả các mô -đun có thể nhận ra chế độ kết nối của ổ cắm bên và mở rộng hàng đầu theo yêu cầu tiêu thụ năng lượng và đáp ứng nhu cầu của sơ đồ cung cấp điện ở mức độ tối đa.

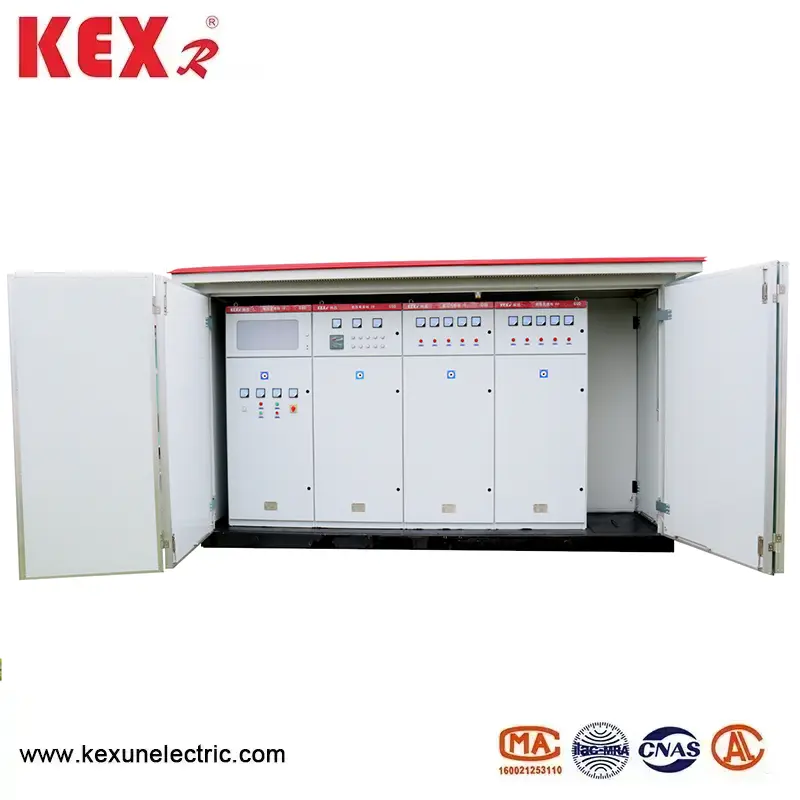

◆ Phòng áp suất thấp Các đường đầu vào và đầu ra bên thấp đều được làm bằng các bộ ngắt mạch trường hợp đúc mới, có kích thước nhỏ, không có độ tự động và dễ thay thế. Bộ điều khiển bảo vệ toàn diện thông minh đa chức năng và thiết bị bù năng lượng phản ứng tích hợp mới.

◆ Phòng máy biến áp Máy biến áp được cách nhiệt hoàn toàn bằng nhựa epoxy, và mức độ cách nhiệt và điện trở nhiệt là F, và máy biến áp không có bất kỳ vật liệu hỗ trợ đốt cháy nào, và không tạo ra bất kỳ khí hoặc sản phẩm trung gian nào khác không có lợi cho môi trường trong quá trình hoạt động, vì vậy nó có đặc điểm của sự cố về nguồn gốc và tiết kiệm năng lượng.

◆ Kết nối bên trong Máy biến áp điện áp và công tắc rắn Trung Quốc được kết nối bởi các phụ kiện cáp cách điện rắn của công ty, an toàn, đáng tin cậy và cách nhiệt đầy đủ.

● Phía áp suất cao

Điện áp cao của trạm biến áp tích hợp thông minh thường được bảo vệ bởi một thiết bị điện kết hợp chuyển đổi tải. Sau khi cầu chì được thổi trong một pha, các chuyến đi liên kết ba pha. Công tắc tải có thể được chọn từ khí nén, chân không, lưu huỳnh hexafluoride, v.v., và cơ chế vận hành có thể được phân phối để nhận ra nâng cấp tự động. Cầu chì là cầu chì giới hạn dòng điện có điện áp cao với tiền đạo, có hành động đáng tin cậy và khả năng phá vỡ lớn. Xem bảng dưới đây để biết các tham số kỹ thuật chính. Đối với các máy biến áp trên 800kVa, các bộ ngắt mạch chân không như Zn12, Zn28 và VS1 có thể được chọn để bảo vệ.

● Mặt áp suất thấp

Công tắc chính trên phía điện áp thấp áp dụng bộ ngắt mạch toàn cầu hoặc thông minh để bảo vệ chọn lọc; Công tắc đầu ra áp dụng một loại công tắc vỏ nhựa mới với âm lượng nhỏ và độ lệch ngắn, tối đa 30 mạch; Thiết bị bù năng lượng phản ứng theo dõi tự động thông minh có các chế độ chuyển đổi tiếp xúc và không tiếp xúc để người dùng chọn.

● Máy biến áp của trạm biến áp phân phối đô thị

Trạm biến áp tích hợp thông minh áp dụng các máy biến áp S9, S10 và S11 bị mất hoàn toàn, được niêm phong đầy đủ dầu, và cũng có thể chọn các máy biến áp Dry-Type thân thiện với môi trường độc thân. Phần dưới được trang bị xe đẩy và máy biến áp có thể dễ dàng vào và thoát.

◆ Thông số kỹ thuật của công tắc tải

◆ Thông số kỹ thuật của cầu chì điện áp cao

◆ Thông số kỹ thuật của bộ ngắt mạch điện áp thấp

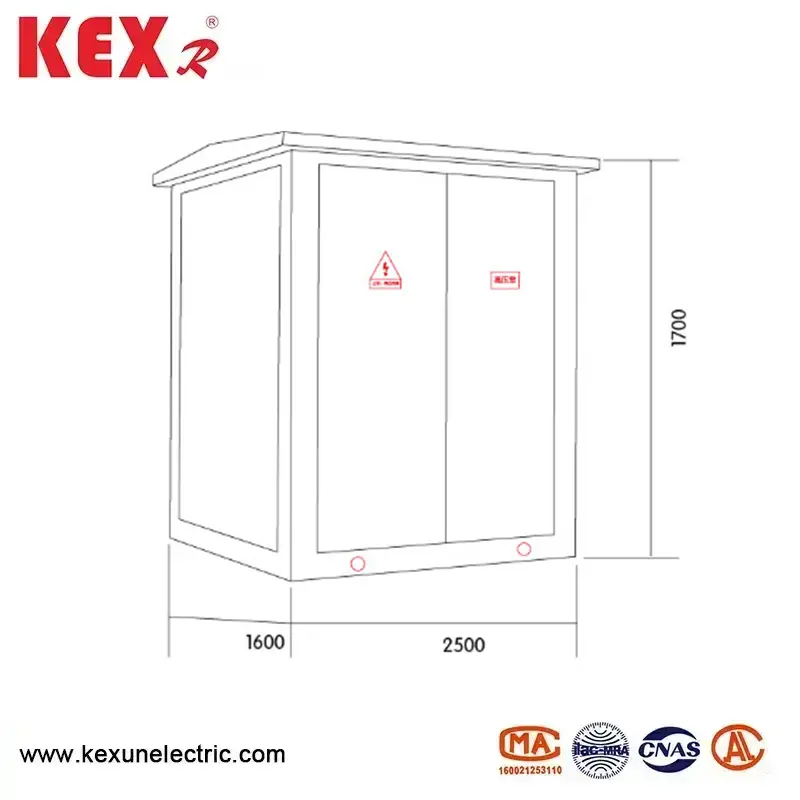

● Sơ đồ kích thước bố cục
