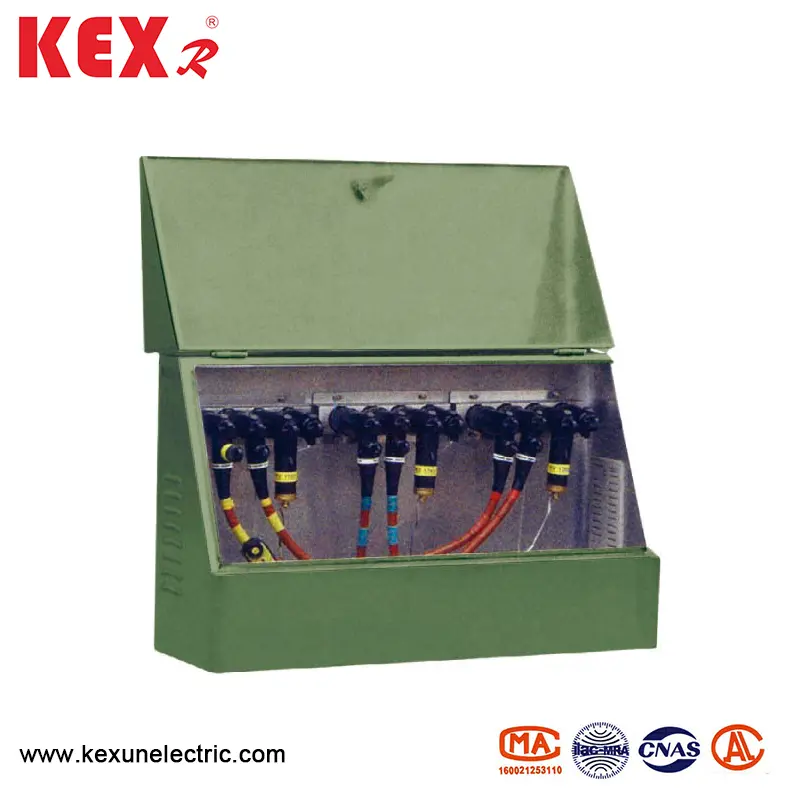

Hộp nhánh cáp Mỹ 25kV

● Điều kiện sử dụng

Hộp chi nhánh cáp 25kV của Mỹ phù hợp để sử dụng trong các điều kiện sau.

▶ Nhiệt độ môi trường: Từ -30 đến 40 ℃

▶ Tốc độ gió: Dưới 34m/s (dưới 700Pa)

▶ Độ ẩm: Độ ẩm trung bình hàng ngày nhỏ hơn 95%; Độ ẩm trung bình hàng tháng nhỏ hơn 90%

▶ Sốc: gia tốc ngang không quá 0,4m/s và gia tốc dọc không quá 0,15m/s.

▶ Độ nghiêng của trang web cài đặt: Dưới 3 °

▶ Môi trường lắp đặt: Không nên bị ô nhiễm một cách không khí xung quanh DFW Type 25kV bởi sự ăn mòn, khí dễ cháy, hơi nước, v.v., và không có rung động dữ dội tại vị trí lắp đặt.

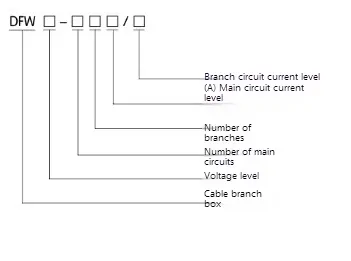

● Ý nghĩa mô hình

● Tham số kỹ thuật

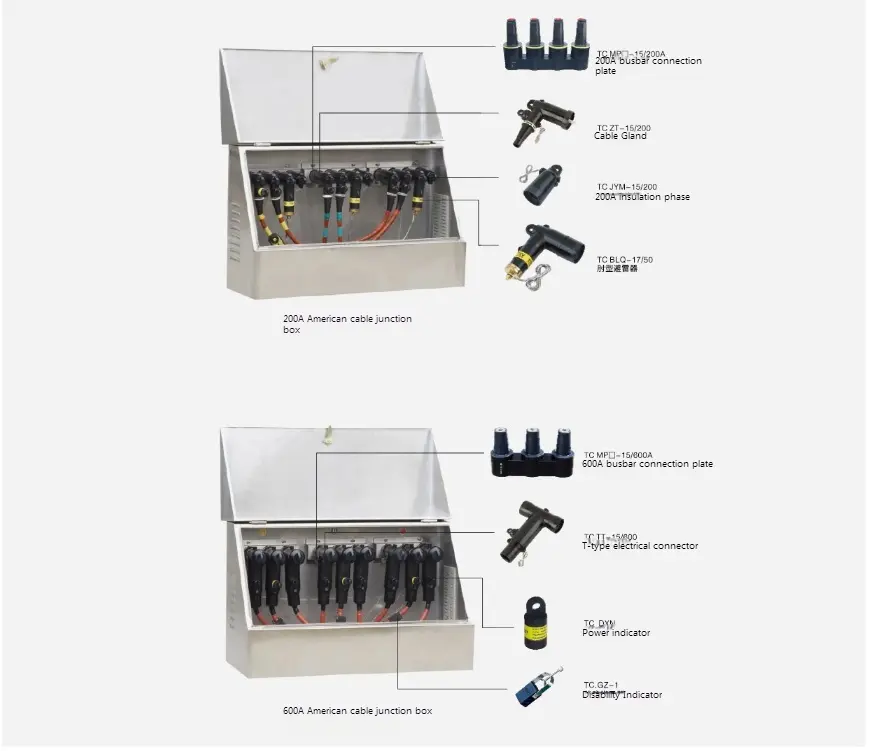

● Sơ đồ ví dụ của hộp Cáp Mỹ 25kV

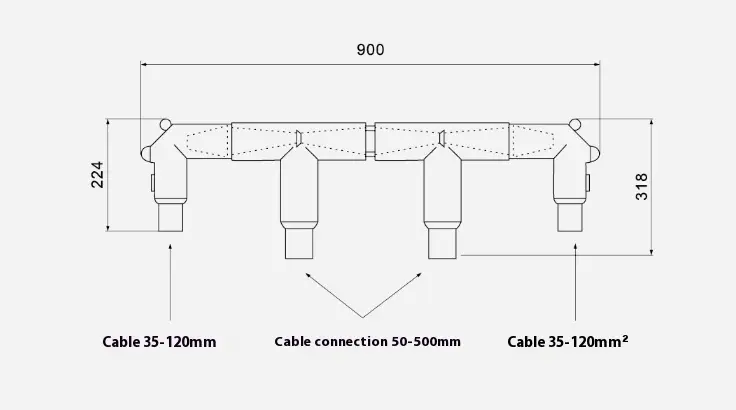

Nếu hộp nhánh cáp 25kV của Mỹ không thể được đặt do giới hạn của trang web, nó có thể được kết hợp trực tiếp bởi các khớp cáp để tạo thành nhiều nhánh cáp (không cần phải thanh bus và phương thức kết nối được hiển thị trong ví dụ sau) và đặt ở rãnh cáp hoặc các nơi khác. Ví dụ 1 Mỗi nhóm gồm bốn dòng đến và đi (2 × 600A+2 × 200A) bao gồm hai đầu nối cáp T-II, hai đầu nối khuỷu tay và đầu nối trung gian. Đầu nối cáp T-ⅱ 200A được kết nối với đầu nối cáp khuỷu tay (phía bên kia được kết nối với arrester oxit cách nhiệt).

Xem hình dưới đây để biết các ví dụ kích thước ：

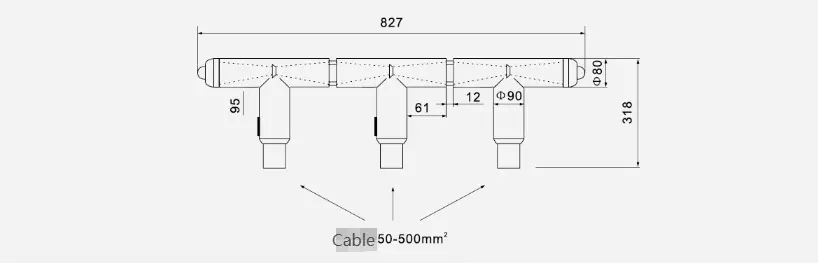

Ví dụ 2 ba dòng truy cập (3x600a) mỗi pha bao gồm ba đầu nối cáp hình chữ T và hai đầu nối kết nối trung gian. Xem hình dưới đây để biết kích thước và ví dụ:

● Sơ đồ ví dụ
