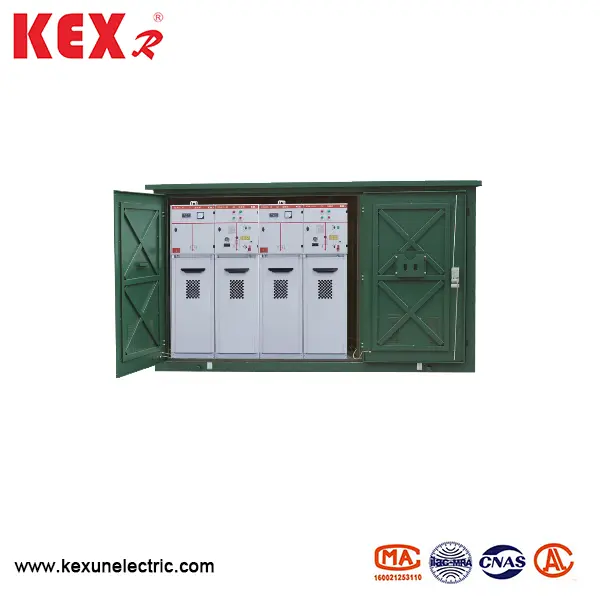

Tải hộp cáp công tắc

● Tổng quan về sản phẩm

Hộp nhánh cáp chuyển đổi tải DFW được lắp ráp với công tắc tải SF6 ba trạm, với sự phân tách khéo léo của các đường đến và bên phải và phải, thiết kế kết cấu tối thiểu và chức năng cấu hình cáp mạnh nhất, với tối đa 8 đường đến và đi. Hộp chi nhánh không chỉ giữ lại những lợi thế của hộp vòi truyền thống, mà còn có một số lợi thế của tủ mạng RING, vì vậy nó là một thiết bị lý tưởng để tái thiết mạng đô thị. Kích thước nhỏ, không bảo trì, nền kinh tế kỹ thuật tốt, độ tin cậy cao, cài đặt đơn giản và sử dụng thuận tiện. Hộp nhánh cáp với công tắc tải SF6 được đặc trưng ở chỗ có ba ngăn trong hộp, một trong số đó được niêm phong và khoang kín được lấp đầy bằng khí Hexafluoride được áp lực vi mô, trong đó có nhiều hơn một nhóm tải được tắt. Cơ chế vận hành của công tắc tải được đặt trong khoang truyền động hoạt động và có các cột cáp và thiết bị đầu cuối cáp trong khoang cáp và các thiết bị đầu cuối cáp được kết nối với công tắc tải. Các công tắc tải trong khoang kín của công tắc tải là công tắc tải động và loại tiếp xúc tĩnh của bảng quay và trục quay của mỗi công tắc tải được cố định trên một khu vực đối xứng xung quanh trục với ba lớp. Các dây cáp trong khoang cáp được nhóm thành ba pha và ba đầu nối cáp trong mỗi nhóm được phân phối song song và ngược lại xuống. Mỗi thiết bị đầu cuối cáp được kết nối theo chiều dọc với đường cọc cáp và ba đường cọc cáp song song với nhau. Các khoang kín có một đường ống giảm áp.

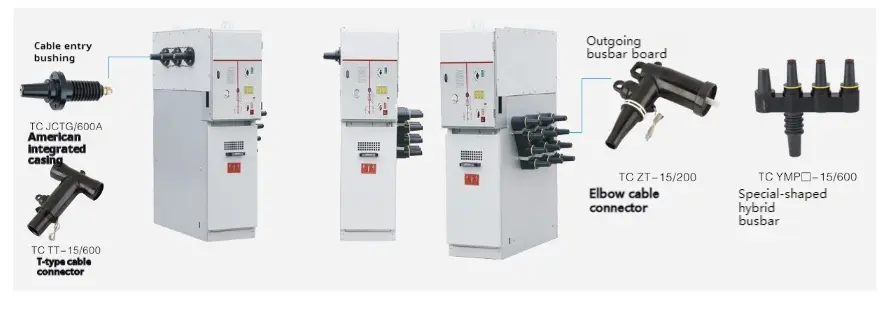

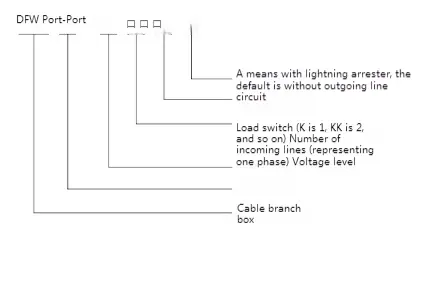

● Ý nghĩa mô hình

● Tham số kỹ thuật

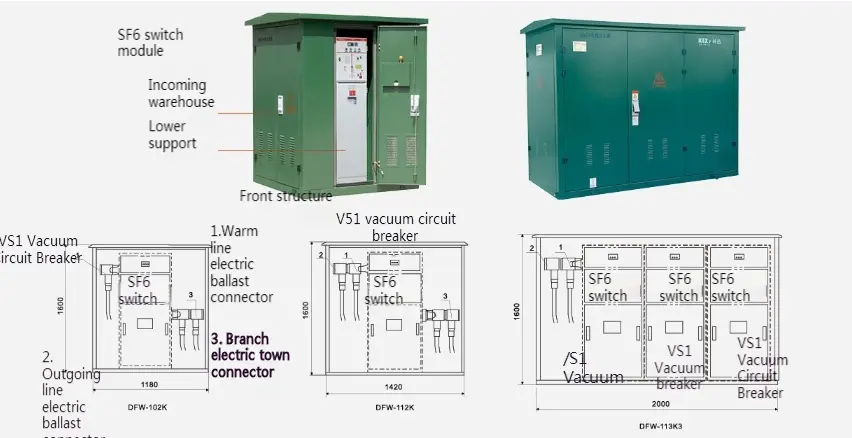

● Sơ đồ phác thảo

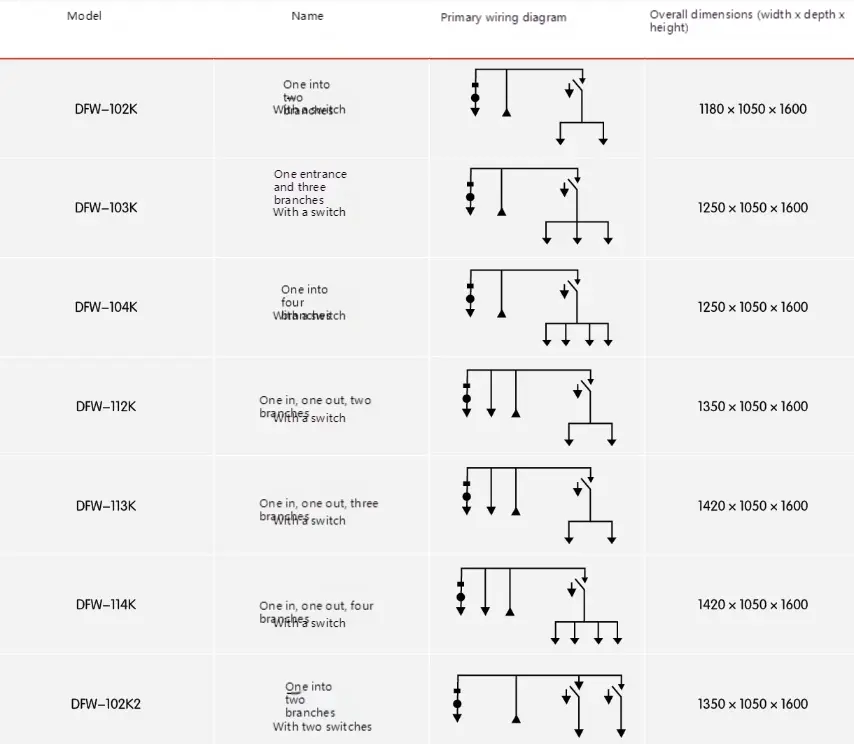

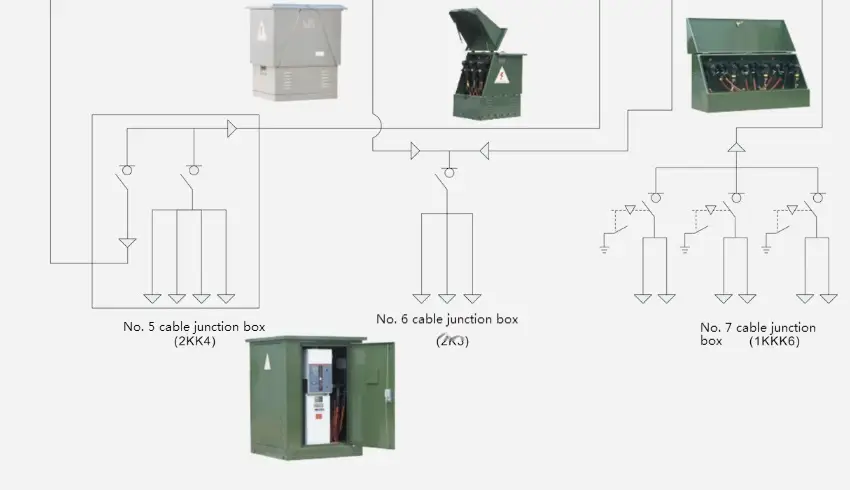

● Sơ đồ sơ đồ nối dây điển hình

● Sơ đồ của hộp nhánh cáp với công tắc tải SF6

● Hộp nhánh cáp chuyển đổi với công tắc tải chân không (bộ ngắt mạch chân không)

Áp dụng lắp ráp công tắc tải trọng lượng chân không chất lượng cao trong nước, khéo léo tách các đường đến bên trái và phải, thiết kế cấu trúc nhỏ nhất, chức năng cấu hình cáp mạnh nhất và các đường đến và đi có thể đạt 8 kênh. Hộp chi nhánh không chỉ giữ lại những lợi thế của hộp vòi truyền thống, mà còn có một số lợi thế của tủ mạng RING, vì vậy nó là một thiết bị lý tưởng để tái thiết mạng đô thị. Kích thước nhỏ, không bảo trì, nền kinh tế kỹ thuật tốt, độ tin cậy cao, cài đặt đơn giản và sử dụng thuận tiện. Hộp nhánh cáp có công tắc tải trọng không (bộ ngắt mạch chân không) được đặc trưng ở chỗ có ba ngăn trong hộp, một trong số đó được niêm phong và cơ chế vận hành của công tắc tải được đặt ngay trước hộp nhánh, có thể nhận ra hoạt động thủ công hoặc điện. Có các cổ phiếu cáp và các thiết bị đầu cuối cáp trong khoang cáp và các thiết bị đầu cuối cáp được kết nối với công tắc tải. Các ngăn cáp có thể được bảo vệ bằng các cầu chì nếu được yêu cầu bởi sơ đồ thiết kế và sơ đồ thiết kế được đa dạng hóa, có thể nhận ra các chức năng của từ xa, điều khiển từ xa và giao tiếp từ xa.

◆ Thông số kỹ thuật

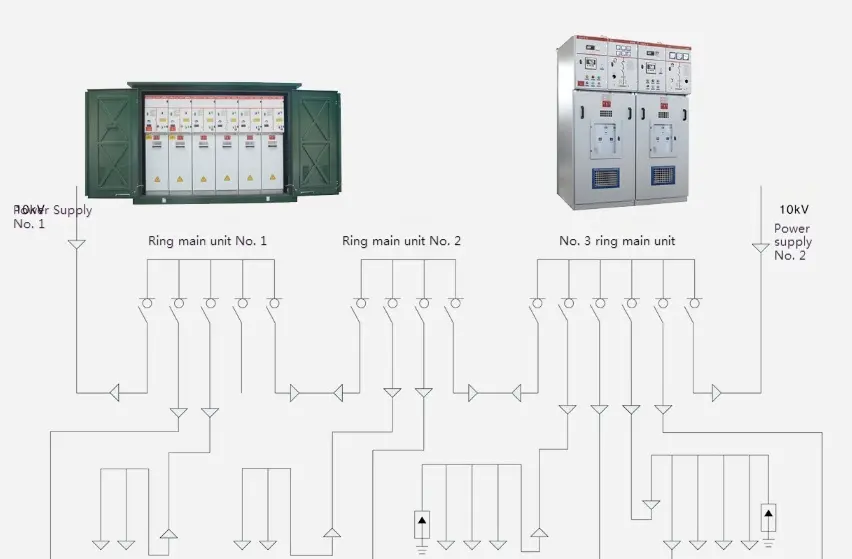

● Sơ đồ hệ thống chính điển hình
