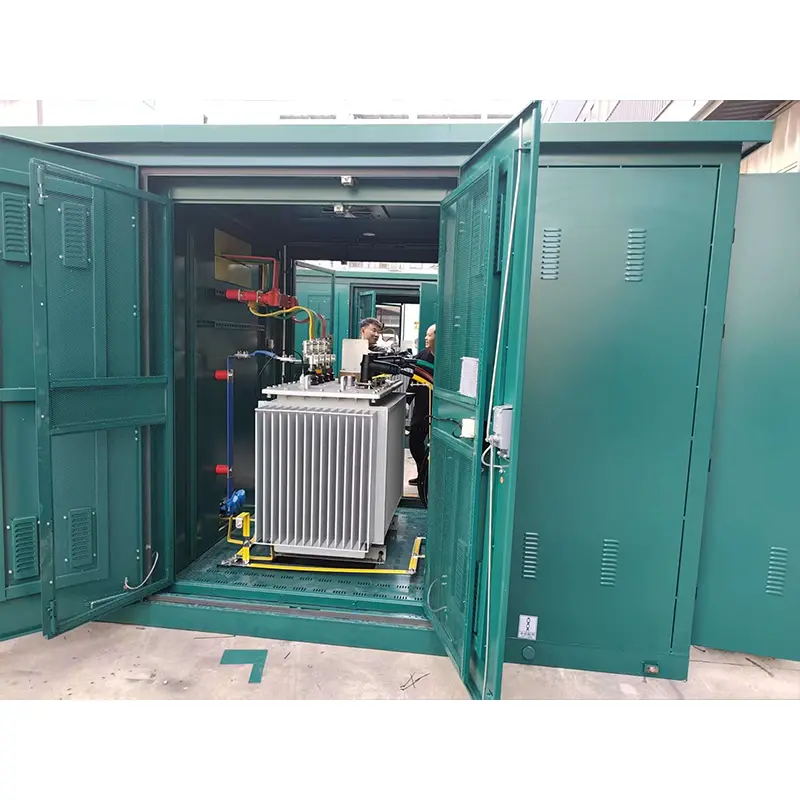

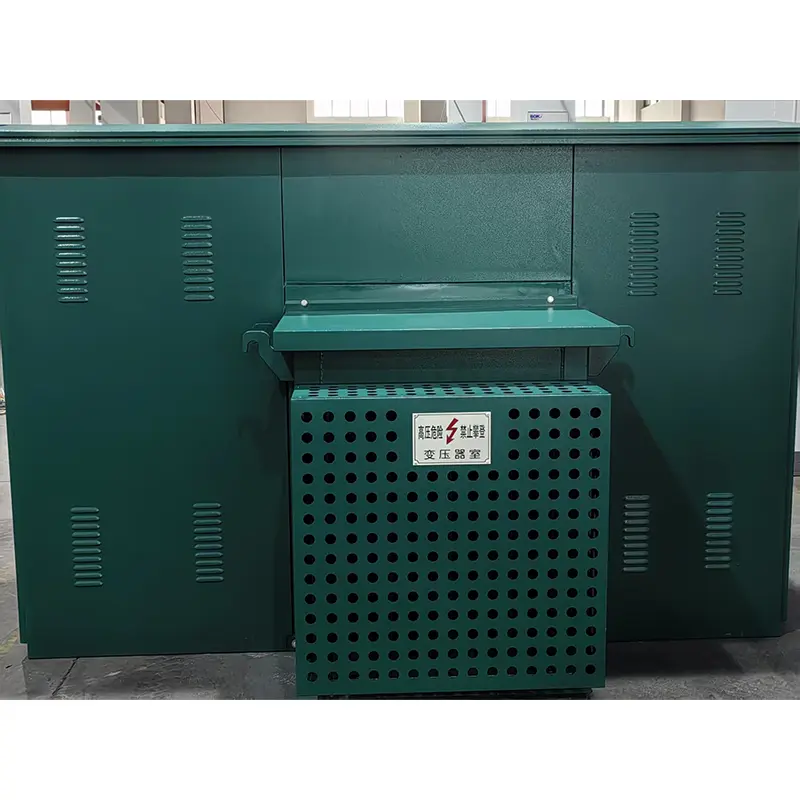

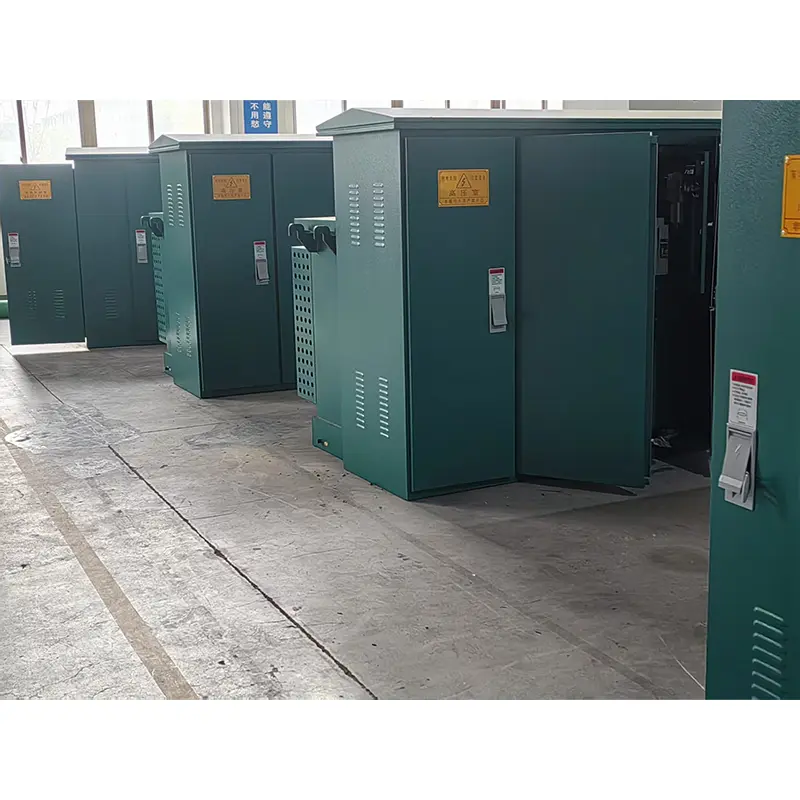

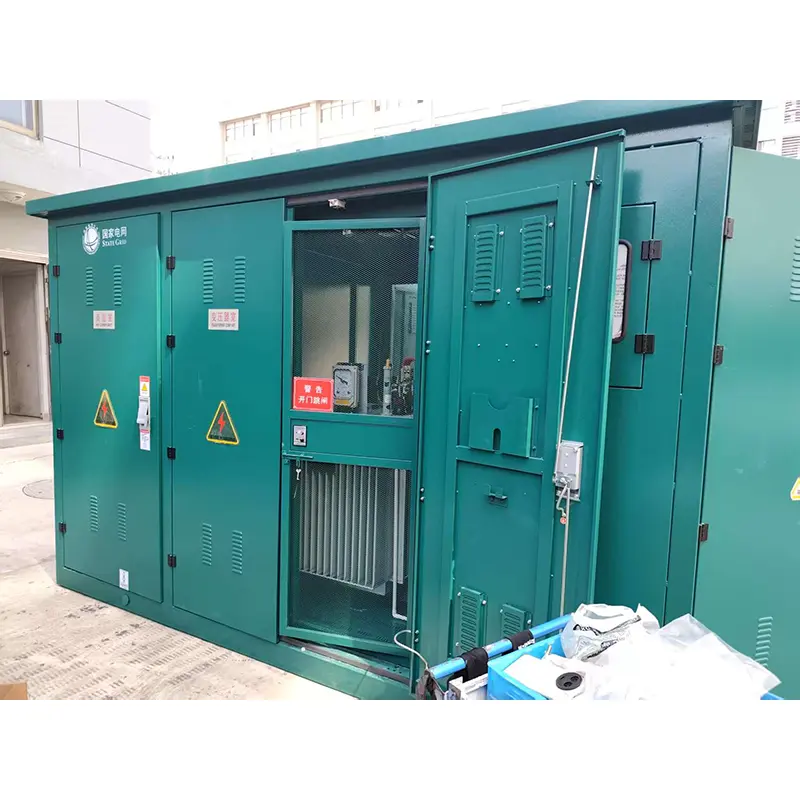

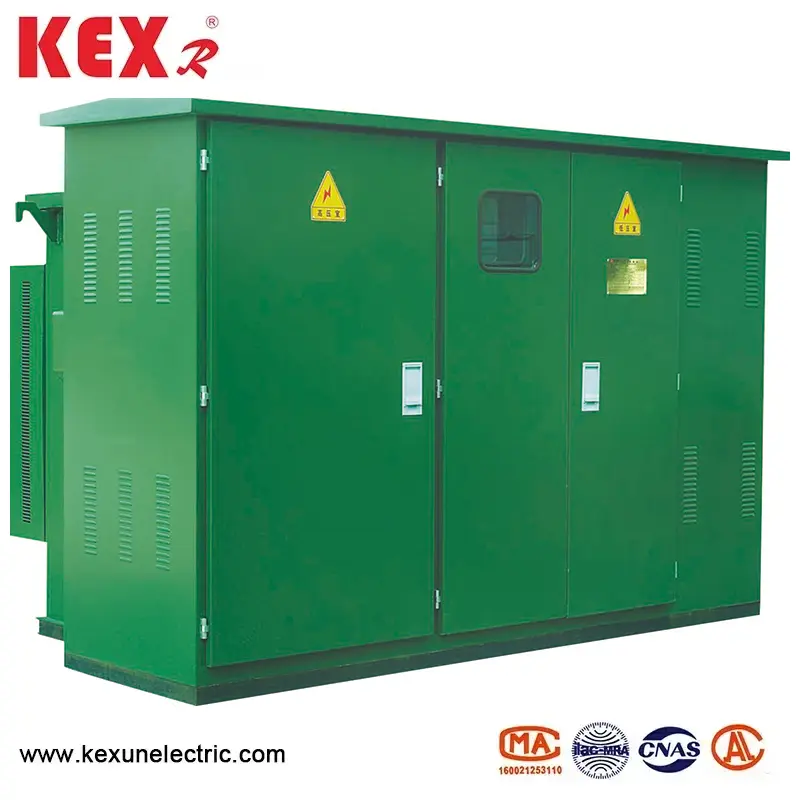

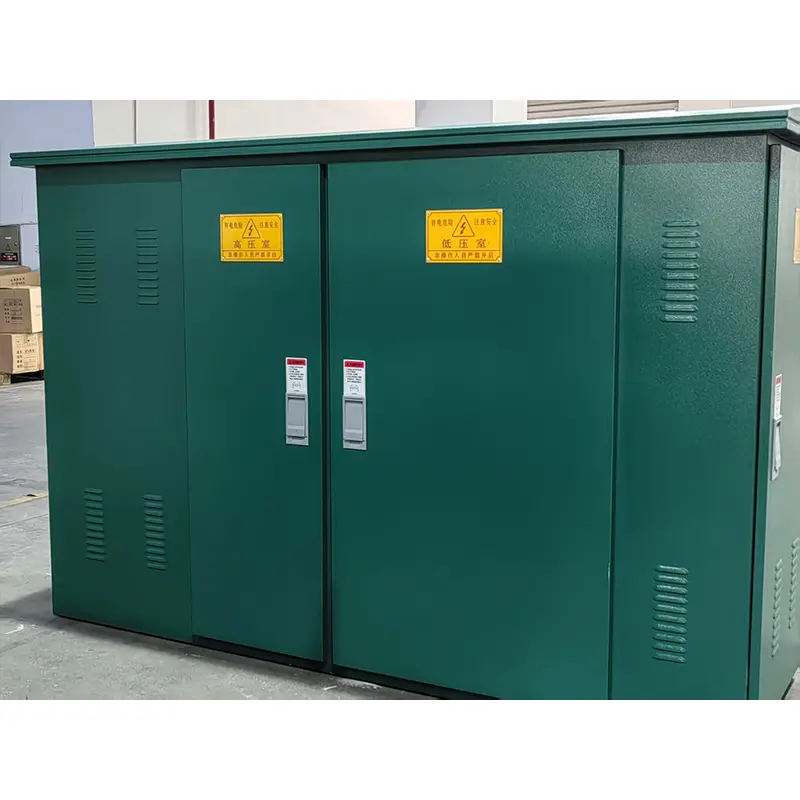

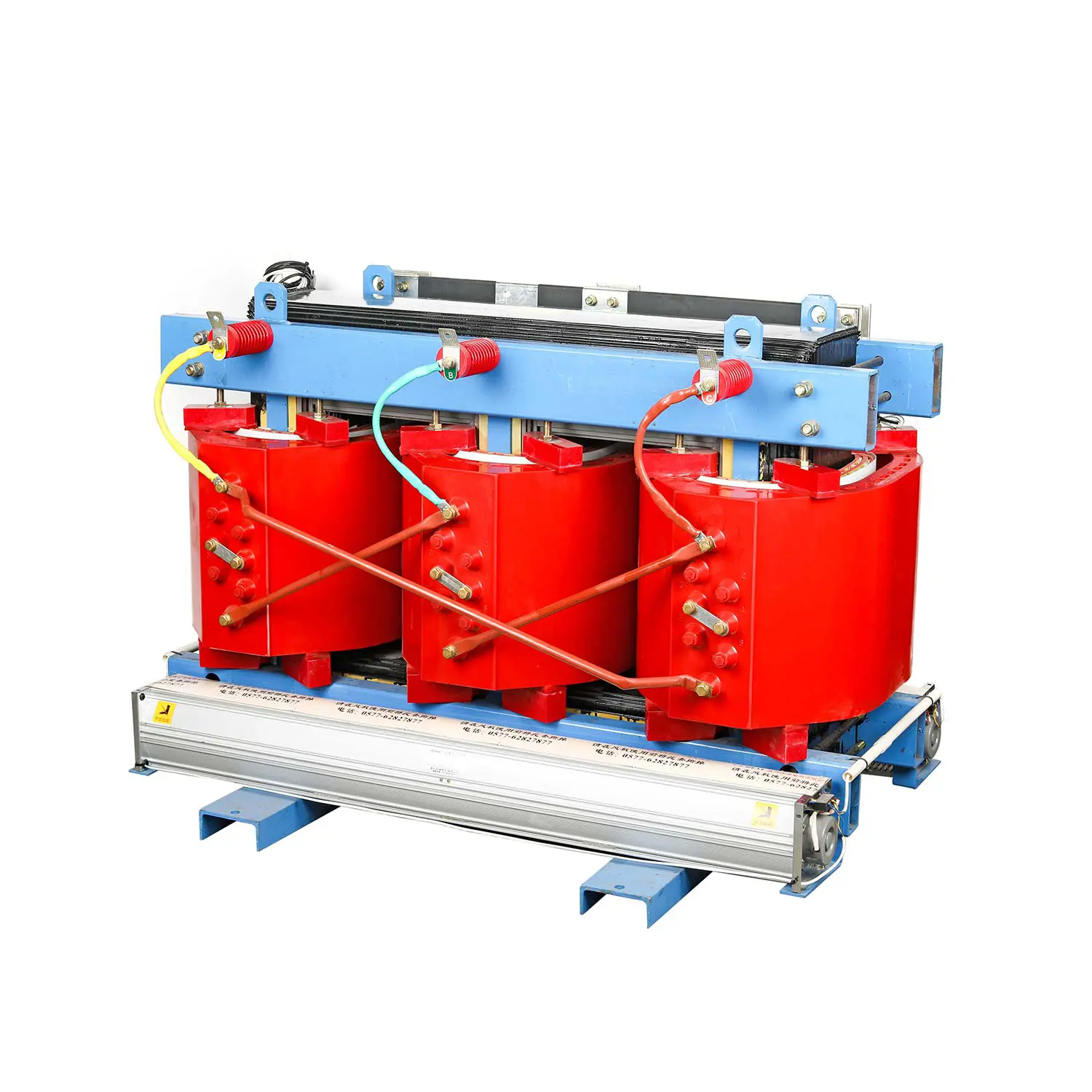

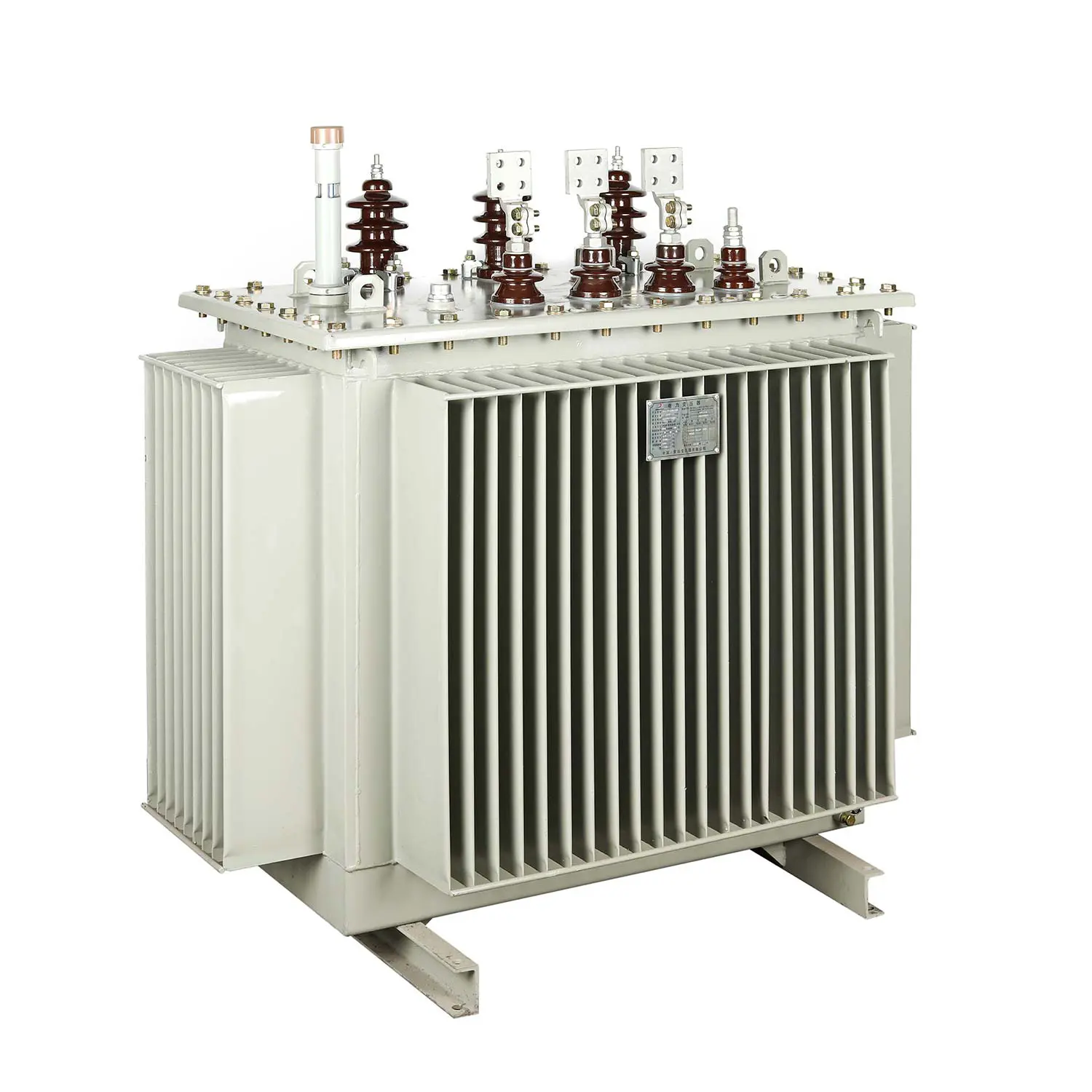

Máy biến áp kín của Mỹ

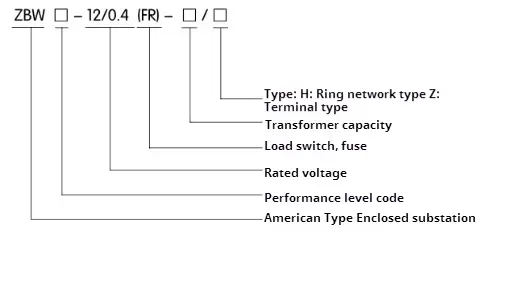

● Ý nghĩa mô hình của trạm biến áp kèm theo loại ZBW-12 của Mỹ

● Đặc điểm cấu trúc trạm biến áp kín của Mỹ

1. Trạm biến áp kèm theo loại Mỹ áp dụng cấu trúc nhỏ gọn, khối lượng nhỏ, chỉ khoảng 1/3 ~ 1,5 của máy biến áp hộp châu Âu trong nước có cùng công suất, làm giảm đáng kể không gian sàn.

2. Cấu trúc hoàn toàn được niêm phong và cách nhiệt đầy đủ, không cần khoảng cách cách nhiệt và an toàn cá nhân được bảo vệ một cách đáng tin cậy.

3. Trạm biến áp kèm theo loại Mỹ sử dụng hệ thống dây điện áp cao cho cả mạng và thiết bị đầu cuối, với chế độ cung cấp năng lượng linh hoạt và độ tin cậy cao.

4. Hiệu suất biến áp tuyệt vời: Mất thấp, tiếng ồn thấp và nhiệt độ thấp; Khả năng quá tải mạnh, sức cản ngắn mạch và kháng va chạm.

5. Đáp ứng tất cả các loại yêu cầu cấp điện áp thấp, có thể được chọn theo sơ đồ hoặc được thiết kế bởi chính bạn;

6. Có hai loại đầu cáp: phích cắm khuỷu tay 200A và 600 đầu nối cáp cố định loại "T", cả hai đều có thể được trang bị bộ điều trị oxit kẽm cách điện hoàn toàn. Đầu cáp loại 200A có thể được cắm và rút phích cắm bằng tải và cũng có thể đóng vai trò là công tắc cách ly.

● Cầu chì

Phía điện áp cao của trạm biến áp kiểu Mỹ được cung cấp bảo vệ toàn bộ bằng cách kết nối loạt các cầu chì bảo vệ dự phòng và cầu chì plug-in, đơn giản về nguyên tắc, kinh tế và đáng tin cậy; Cầu chì bảo vệ dự phòng là một cầu chì giới hạn dòng điện có điện áp cao với khả năng phá vỡ lớn. Chỉ khi máy biến áp bị hỏng trong nội bộ, cầu chì plug-in được trang bị cầu chì nhạy cảm kép, có thể bảo vệ kép về dòng điện và nhiệt độ. Sau khi cầu chì nhạy cảm kép được thổi, lõi cầu chì có thể dễ dàng thay thế trên trang web.

● Cấu trúc và trình tự hoạt động

1. Bố cục

Đối với hình dạng và cấu trúc của trạm biến áp kèm theo 10kV ZBW-12 của Mỹ, xem Hình 2 và Hình 3. Bể dầu được chia thành hai phần: phần trên là bể dầu điện áp cao và phần dưới là bình dầu biến áp. Hai phần chỉ được kết nối điện, nhưng dầu bị chặn. Biểu đồ được hiển thị trong Hình 1, trong đó các dòng "I" và "I" là các nguồn cấp dữ liệu mạng vòng, các nhánh "LL" là các nhánh biến áp và "V" là đầu ra điện áp thấp. Trụ lẻ có thể được sử dụng trong cả hệ thống cấp nguồn mạng và hệ thống thiết bị đầu cuối, và việc chuyển đổi rất thuận tiện. Nguồn cấp dữ liệu của dòng và nhánh "Lⅲ" được chuyển đổi với công tắc tải của mạng vòng. Đồng thời, thiết bị đầu cuối đến của phía điện áp cao của máy biến áp được trang bị cầu chì bảo vệ dự phòng và cầu chì cắm vào để bảo vệ lỗi ngắn mạch và quá tải và bảo vệ quá tải của nhánh. Đồng thời, các thiết bị hiển thị điện áp cao và bộ khởi động sét cũng có thể được cài đặt. Đầu cuối của máy biến áp là đầu ra sau khi đi qua một mét và bộ ngắt mạch điện áp thấp.

● Kích thước và trọng lượng của trạm biến áp kèm theo loại ZBW-12 của Mỹ

2. Cầu chì bảo vệ dự phòng

Nó được kết nối theo chuỗi với cầu chì cắm trong nhánh biến áp (xem R1 và R2 trong Hình 2) để tạo thành một cầu chì bảo vệ toàn diện. Nó chỉ thổi khi có một lỗi ngắn mạch bên trong trạm biến áp, vì vậy xác suất thổi rất thấp. Nó được lắp đặt trong bể chứa dầu phía trên, và bể dầu cần được mở nếu nó được cập nhật.

3. Cầu chì cắm

◆ Lõi nóng chảy của nó có độ nhạy kép (nhiệt độ và dòng điện), nghĩa là nó tan chảy khi phía tải không bị hỏng (quá tải hoặc nhiệt độ quá mức). Cầu chì cầu chì và cầu chì dự phòng được sử dụng theo chuỗi, có thể bảo vệ toàn bộ phạm vi từ dòng điện nhỏ (nhiều lần) đến dòng điện lớn (vài chục kiloamperes) và dòng điện phá vỡ tối đa là 50KA.

◆ Kết hợp hợp lý của cầu chì dự phòng và cầu chì cắm trực tiếp ảnh hưởng trực tiếp đến hiệu suất của toàn bộ trạm biến áp. Xem bảng sau đây để biết một phần của Hướng dẫn lựa chọn cầu chì trong trạm biến áp kiểu 10kV của Mỹ để chỉ tham khảo. Lưu ý: Nó không phù hợp cho các loại trạm biến áp khác.
