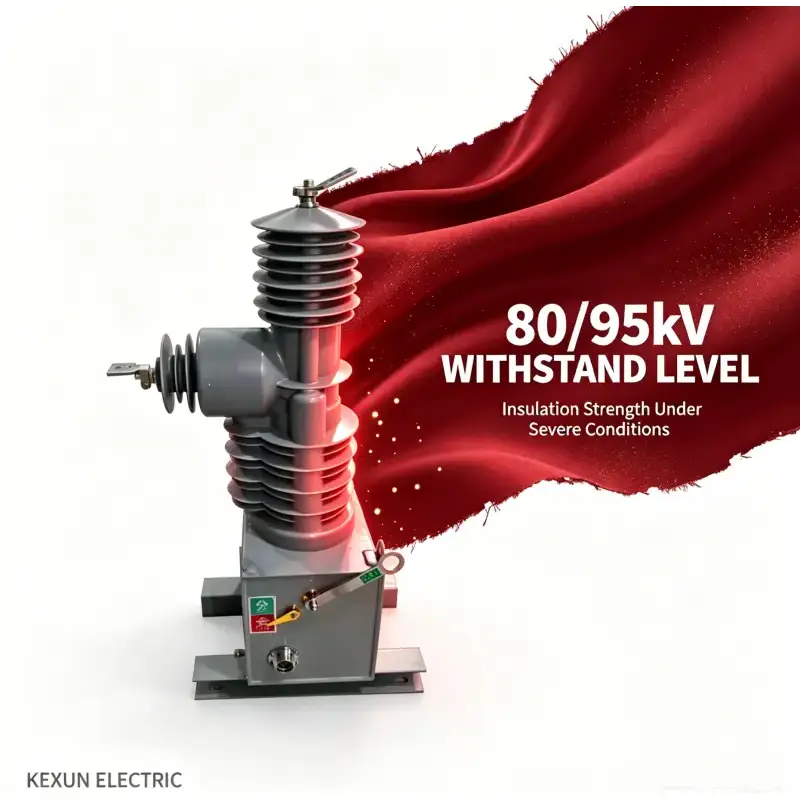

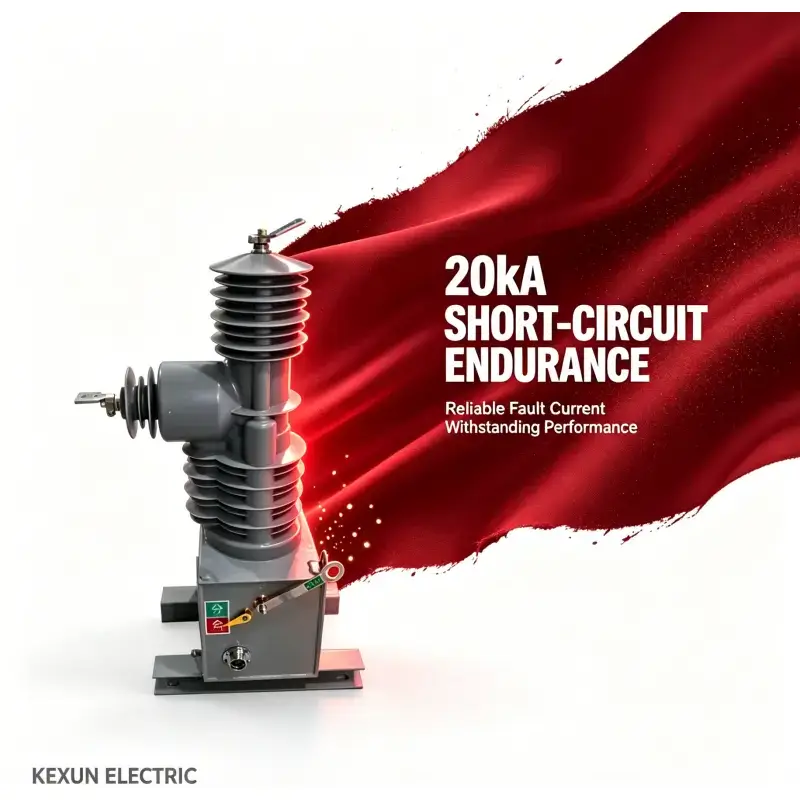

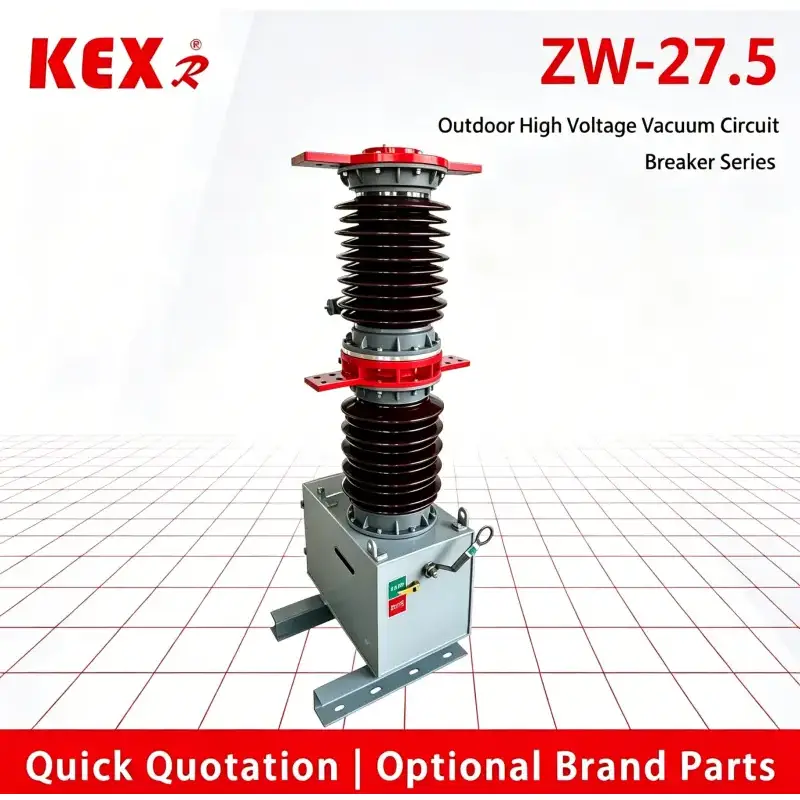

Vcb điện áp cao ngoài trời

Tính năng sản phẩm

Độ tin cậy cực cao

Hoàn toàn không cần bảo trì trong suốt cuộc đời.

Tuổi thọ cơ học và tuổi thọ điện cao.

Kích thước nhỏ, trọng lượng nhẹ và lắp đặt dễ dàng

 Với bảo vệ rơle tiêu chuẩn và chức năng đóng lại tự động nhanh.

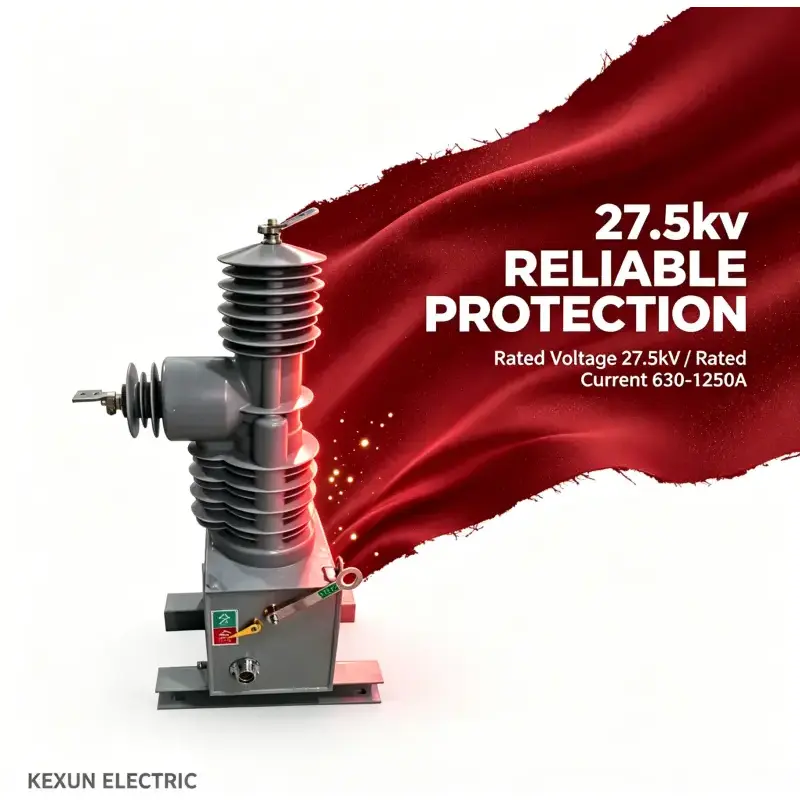

Sử dụng các điều kiện của loại  ZW7-27.5  vcb điện áp cao ngoài trời

¨ Nhiệt độ：-30oC～60oC；

¨ Độ cao: dưới 2000m

¨ Tốc độ gió :<34m/s；

¨ Mức độ ô nhiễm：Ⅳ级；

¨ Nhiệt độ bảo quản：-40oC～85oC。

Thông số kỹ thuật chính của vcb

Thông số cơ học chính của máy cắt

Cấu tạo và nguyên lý làm việc của máy cắt

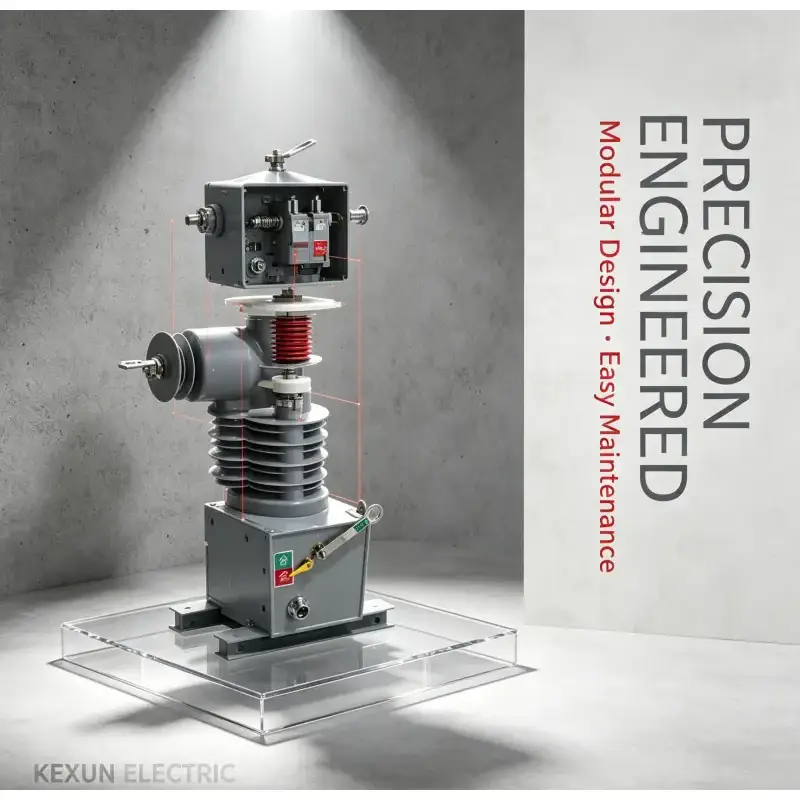

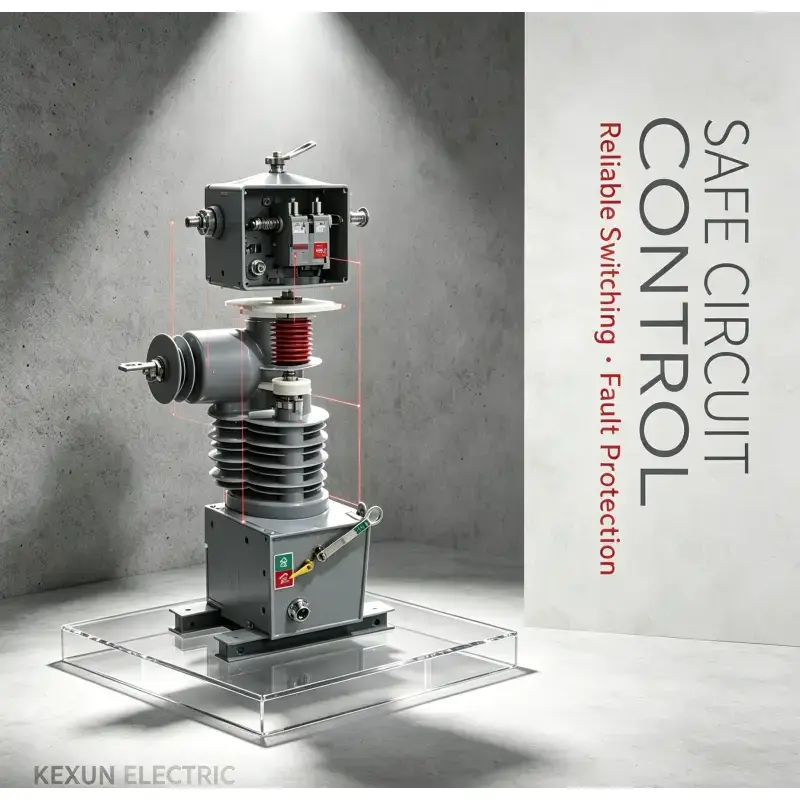

ZW7-27.5 VCb điện áp cao ngoài trời chủ yếu bao gồm cực kín tích hợp, máy biến dòng, cơ cấu vận hành lò xo và hộp. Loại cầu dao này được thu nhỏ. Đồng thời được trang bị thiết bị nhả phanh khẩn cấp bằng tay. Máy biến dòng có thể được lựa chọn theo nhu cầu của người dùng.

Việc điều khiển vcb điện áp cao ngoài trời ZW7-27.5 được hoàn thành bởi bộ điều khiển thông minh. Hoạt động bật tắt của công tắc có thể được thực hiện cục bộ và cũng có thể được vận hành từ xa thông qua giao diện truyền thông. Các thông tin khác của cầu dao cũng có thể được truyền đến trung tâm điều khiển và kênh liên lạc có thể là cáp, cáp quang, GPRS/CDMA, GSM, v.v. Việc điều khiển vcb điện áp cao ngoài trời ZW7-27.5 được hoàn thành bởi bộ điều khiển thông minh. Hoạt động bật tắt của công tắc có thể được thực hiện cục bộ và cũng có thể được vận hành từ xa thông qua giao diện truyền thông. Các thông tin khác của cầu dao cũng có thể được truyền về trung tâm điều khiển và kênh liên lạc có thể là cáp, cáp quang, GPRS/CDMA, GSM, v.v.

Bộ điều khiển thông minh được lắp đặt gần cầu dao và kết nối với cầu dao thông qua cáp điều khiển. Nguồn điện của bộ điều khiển thông minh được chia thành nguồn điện chính và nguồn điện dự phòng. Nguồn điện chính là AC hoặc DC 220V, được lấy từ đường dây cao áp qua PT. Nguồn điện dự phòng được cung cấp bởi pin (được lắp trong hộp điều khiển thông minh). Khi hoạt động bình thường, nguồn điện chính sẽ sạc cho nguồn điện dự phòng; Khi mất nguồn điện chính, nguồn điện dự phòng vẫn có thể hoàn thành việc điều khiển cầu dao và các hoạt động khác trong bộ điều khiển. Bộ nguồn dự phòng (khi được nạp đầy) có thể giữ cho toàn bộ máy hoạt động không dưới 48 giờ.

Cơ cấu vận hành của cầu dao được trang bị tay cầm ngắt khẩn cấp bằng tay để thực hiện thao tác ngắt khẩn cấp khi hệ thống điều khiển hoặc nguồn điện bị sự cố.

2.1 Nguyên lý hoạt động và quy trình hoạt động của cầu dao

2.1.1 Nguyên tắc dập hồ quang:

ZW37-27.5 VCB điện áp cao ngoài trời sử dụng bộ ngắt chân không, với chân không làm môi trường dập tắt hồ quang và cách điện, có độ chân không cực cao. Khi các tiếp điểm chuyển động và tĩnh được ngắt điện dưới tác động của cơ cấu vận hành, một hồ quang chân không sẽ được tạo ra giữa các tiếp điểm. Đồng thời, do cấu trúc đặc biệt của các tiếp điểm, một từ trường dọc thích hợp cũng sẽ được tạo ra trong khe hở giữa các tiếp điểm, điều này sẽ thúc đẩy hồ quang chân không vẫn khuếch tán và làm cho hồ quang phân bố đều trên bề mặt tiếp xúc để đốt cháy, để duy trì điện áp hồ quang thấp. Khi dòng điện tự nhiên vượt qua mức 0, các ion dư, electron và hơi kim loại có thể được kết hợp hoặc ngưng tụ trên bề mặt tiếp xúc và tấm chắn trong khoảng thời gian micro giây. Do từ trường dọc được sử dụng để điều khiển hồ quang chân không nên máy cắt chân không có khả năng ngắt dòng điện mạnh và ổn định.

2.1.2 Bộ nhớ:

Năng lượng đóng và mở của vcb điện áp cao ngoài trời ZW7-27.5 được lưu trữ ở hiệu suất cao và được lắp đặt trong hộp bộ điều khiển thông minh. Khi mở và đóng. Được cung cấp bởi nguồn điện chính hoặc nguồn điện dự phòng của bộ điều khiển, thời gian sạc không quá 10 giây và sai số điện áp tụ điện là 1V1V.。

2.1.3 Đóng: Nhấn cục bộ nút bật trên bộ điều khiển thông minh hoặc kích hoạt cuộn dây công tắc của cơ cấu vận hành bằng thao tác bật công tắc điều khiển từ xa, để lõi sắt điều khiển tiếp điểm chuyển động của cầu dao để bật ở tốc độ xác định. Khi nhận định cầu dao ở vị trí đóng, vòng điều khiển sẽ tự động tắt nguồn điện của cuộn dây đóng. Lúc này lõi sắt được giữ ở phía đóng do tác dụng của nam châm vĩnh cửu. Sau khi tắt cuộn dây đóng, nó không chỉ có thể khắc phục được phản lực của lò xo tiếp điểm của cầu dao mà còn có lực tự giữ đóng để có thể giữ cầu dao ở vị trí đóng một cách đáng tin cậy.

2.1.4 Mở: Nhấn cục bộ nút tắt trên bộ điều khiển thông minh hoặc kích hoạt cuộn dây tắt của cơ cấu vận hành bằng thao tác tắt điều khiển từ xa, để khắc phục lực tự giữ của nam châm vĩnh cửu ở phía đóng và làm cho lò xo ngắt điện kéo lõi sắt để điều khiển tiếp điểm chuyển động của cầu dao ngắt mạch ở tốc độ xác định. Khi nhận định cầu dao đang ở vị trí mở, vòng điều khiển sẽ tự động tắt nguồn điện của cuộn dây mở, lúc này lõi sắt được giữ ở phía mở do lực kéo của lò xo mở, nhờ đó cầu dao được giữ chắc chắn ở vị trí mở.

2.1.5 Thao tác mở phanh khẩn cấp bằng tay:

Khi cầu dao ở vị trí đóng, hãy giữ nút thao tác tắt thủ công của cầu dao bằng thanh vận hành cách điện và kéo nó xuống, cầu dao có thể tắt ở một tốc độ nhất định, điều này có thể đảm bảo rằng cầu dao có thể tắt dòng tải định mức một cách đáng tin cậy.
