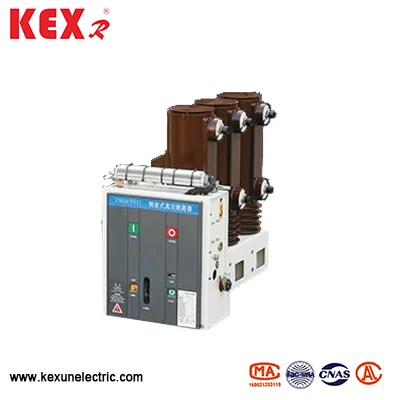

Máy chân không điện áp cao trong nhà gắn bên
Bộ ngắt mạch chân không điện áp cao trong nhà gắn bên được sản xuất bởi nhà máy Trung Quốc Kexun chủ yếu được sử dụng để bảo vệ và điều khiển các mạch. Nó phù hợp cho các nơi có điện áp định mức 12kV và tần số 50Hz trong đó cần có hoạt động thường xuyên hoặc gián đoạn dòng mạch. Nó có thể được cài đặt trong thiết bị đóng cắt cố định hoặc được sử dụng một mình.
Mô hình: VS1
Thương hiệu Kexr Kexr
Mô hình: VS1
Thương hiệu Kexr Kexr
● Đặc điểm cấu trúc của bộ ngắt mạch chân không điện áp cao trong nhà gắn bên
▶ Cơ chế hoạt động bên
▶ Cực điện nhựa Epoxy
▶ Hệ điều hành mùa xuân không có chuyến đi
▶ Kết thúc cáp phía trước/phía sau
● Bộ ngắt mạch chân không điện áp cao trong nhà gắn bên
▶ Phạm vi nhiệt độ môi trường: Nên làm hỏng bộ ngắt chân không điện áp trong nhà xung quanh nhiệt độ -15 ~ 40 ℃
▶ Độ cao: Bộ ngắt mạch chân không điện áp cao trong nhà gắn bên phải được lắp đặt dưới 1000 mét.
▶ Độ ẩm tương đối: Trung bình hàng ngày không quá 95%, trung bình hàng tháng không quá 90%, trung bình hàng ngày của áp suất hơi bão hòa không quá 2,2 × 10-3MPa và trung bình hàng tháng không quá 1,8 × 10-3MPa.
▶ Cường độ động đất: ít hơn 8 độ
▶ Những nơi không có lửa, nổ, ô nhiễm nghiêm trọng, ăn mòn hóa học và rung động nghiêm trọng.
● Các thông số kỹ thuật của bộ ngắt mạch chân không điện áp cao trong nhà gắn bên
|
Mục |
Đơn vị |
Dữ liệu |
||||
|
Điện áp định mức |
KV |
12 |
||||
|
Xếp hạng hiện tại |
A |
630 ~ 1250 |
1250 |
1250 |
||
|
Xếp hạng ngắn dòng điện |
Các |
20 |
25 |
31.5 |
||
|
Dòng điện đóng ngắn mạch được xếp hạng |
Các |
50 |
63 |
80 |
||
|
Đỉnh định mức chịu được dòng điện |
Các |
50 |
63 |
80 |
||
|
4S SHONCIRIAL chịu được dòng điện （Đỉnh） |
Các |
20 |
25 |
31.5 |
||
|
Xếp hạng cấp cách điện |
Làm việc chịu được điện áp |
KV |
42 （48） |
|||
|
Tác động chịu được điện áp |
75 （85） |
|||||
|
Trình tự hoạt động được đánh giá |
|
Break-0.3S-Close-thập niên 180-Close |
||||
|
Cuộc sống cơ học |
Thời gian |
10000 |
||||
|
Xếp hạng ngắn mạch ngắn mạch |
Thời gian |
50 |
||||
|
Điện áp mở định mức của cơ chế vận hành （DC） |
V |
110.220 |
||||
|
Liên hệ khoảng cách thiết bị đầu cuối |
mm |
11 ± 1 |
||||
|
Overtravel (liên hệ với chiều dài nén lò xo) |
mm |
35 ± 0,5 |
||||
|
Tách ba pha và thời gian kết thúc thời gian nảy |
bệnh đa xơ cứng |
2 |
||||
|
Liên hệ thời gian kết thúc thời gian nảy |
bệnh đa xơ cứng |
2 |
||||
|
Tốc độ mở trung bình |
bệnh đa xơ cứng |
1,1 ± 0,2 |
||||
|
Tốc độ đóng trung bình |
bệnh đa xơ cứng |
0,6 ± 0,2 |
||||
|
Thời gian mở cửa |
Điện áp hoạt động tối đa |
s |
≤0,05 |
|||
|
Tối thiểu điện áp hoạt động |
≤0,08 |
|||||
|
Thời gian đóng cửa |
s |
0.1 |
||||
|
Độ dày tích lũy hao mòn của các tiếp xúc động và tĩnh |
mm |
3 |
||||
