Hộp nối quang điện

Hộp nối quang điện do Kexun ở Trung Quốc sản xuất phù hợp cho hệ thống phát điện song song quang điện, thực hiện phần bảo vệ năng lượng quan trọng của biến tần song song và hệ thống lưới điện. Nó áp dụng bảo vệ sét thứ cấp và mức độ bảo vệ là IP65, được sử dụng để lắp đặt ngoài trời để đáp ứng các yêu cầu của chống thấm nước, chống bụi, bảo vệ tia cực tím và ăn mòn xịt muối.
Mô hình: KXHLX
Thương hiệu: Kexr

Gửi yêu cầu

Mô tả Sản phẩm

● Kxhlx Loại Photovoltaic Tính năng

Cấu trúc bên trong của hộp nối quang điện rất đơn giản và rõ ràng, và hệ thống dây điện gọn gàng và hợp lý. Độ tin cậy cao và bảo trì đơn giản. Cài đặt gắn trên tường ngoài trời có thể thích ứng với các môi trường khắc nghiệt khác nhau. Bên cạnh các vật liệu và kích thước tiêu chuẩn, nó có thể được tùy chỉnh theo yêu cầu của người dùng.

● Các thông số kỹ thuật của hộp đo quang điện KXHLX

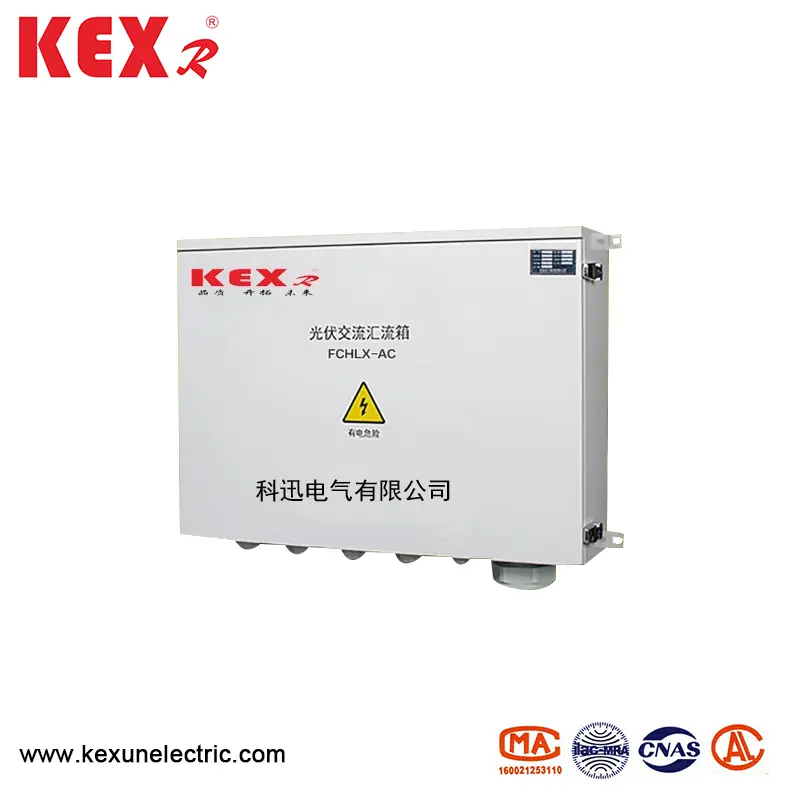

◆ Hộp nối quang điện AC

Mục	KXHLX-AC4	KXHLX-AC4	KXHLX-AC8
Dòng đầu vào	1 ~ 4	5 ~ 6	7 ~ 8
Điện áp đầu vào tối đa	690V
Dòng đầu vào dòng điện	0 ~ 100a
Max Output Dòng điện	250a	400a	630a
Điện áp định mức	480vac
Mức độ bảo vệ điện áp	480vac
Khả năng lưu lượng danh nghĩa (8/20μs)	20KA (phù hợp theo yêu cầu của khách hàng)
Khả năng dòng chảy tối đa (8/20μs)	40KA (phù hợp theo yêu cầu của khách hàng)
Thời gian phản hồi	＜ 25ms
Nhiệt độ và độ ẩm	Nhiệt độ làm việc
Độ cao	Dưới 4000m
Vật liệu nội các	Tấm thép mạ kẽm nóng/Thép không gỉ/Tấm thép cuộn lạnh/Nhựa Kỹ thuật
Cấp độ IP Nội các	IP65
Mức độ kết nối cáp IP	IP66
Kích thước kết nối cáp: Whd	800600200 mm	800800200 mm	8001000200 mm

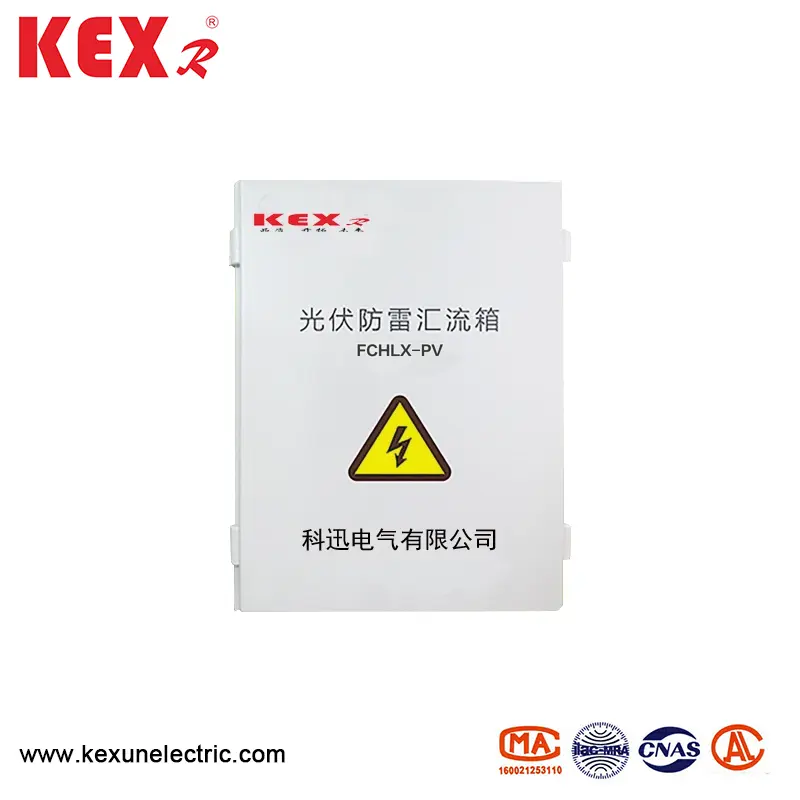

◆ Hộp nối quang điện loại DC

Mục		Hội trưởng-PV6 / 2	Hội trưởng-PV6 / 3	Hội trưởng-PV6 / 4
Tham số điện	Hệ thống tối đa DC Điện áp	1000	1000	1000
	Tối đa mỗi dòng đầu vào dòng	20A	20A	20A
	Các dòng đầu vào tối đa	6	6	8
	Công tắc đầu ra tối đa	32A/40A	20A/32A	20A/32A
	Số lượng biến tần MPPT	2	3	2
	Dòng đầu ra	2	3	2
Bảo vệ sét	Loại thử nghiệm	Bảo vệ thứ cấp	Bảo vệ thứ cấp	Bảo vệ thứ cấp
	Dòng chảy danh nghĩa	20KA	20KA	20KA
	Dòng chảy tối đa	40KA	40KA	40KA
	Mức độ bảo vệ điện áp	3,8kv	3,8kv	3,8kv
	Điện áp làm việc liên tục tối đa	1050V	1050V	1050V
	Cực	3p	3p	3p
	Ký tự cấu trúc	Mô-đun cắm
Đặc điểm bảo vệ sét	Bằng IP	IP65
	Công tắc đầu ra	Bộ ngắt mạch DC/ngắt kết nối quay DC
	Đầu nối chống thấm SMC4	Cấu hình tiêu chuẩn
	Cầu chì PV DC	Cấu hình tiêu chuẩn
	Thiết bị bảo vệ tăng đột biến PV DC	Cấu hình tiêu chuẩn
	Mô -đun giám sát	N
	Diode chống kết hợp	N
	Vật liệu hộp	PVC
	Phương thức cài đặt	Loại treo tường
	Nhiệt độ làm việc	-25 ~ 55
	Độ cao	2000m
	Cho phép độ ẩm	0 ~ 95 ％ không kích thích
	Chiều rộng chiều cao Độ sâu (mm)	400300160	500400190	500400190
