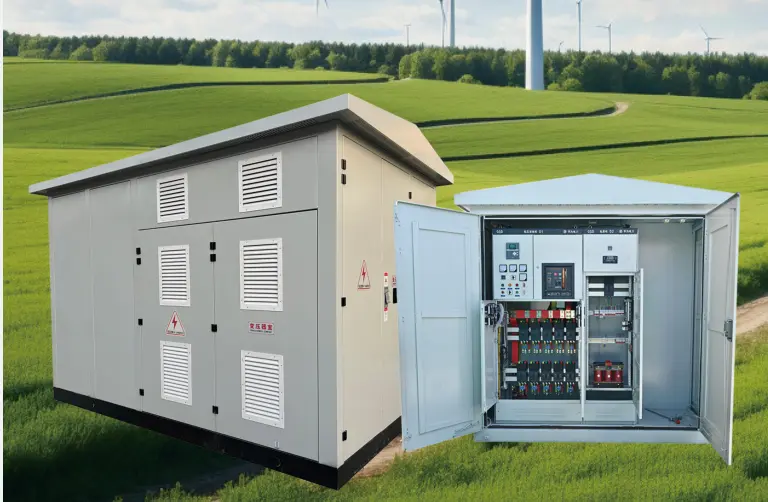

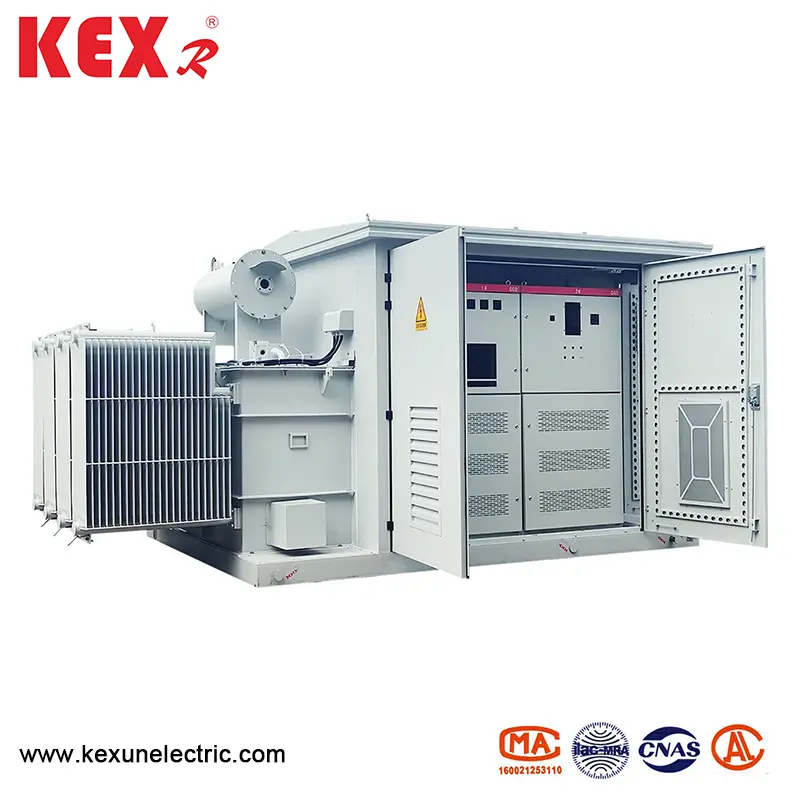

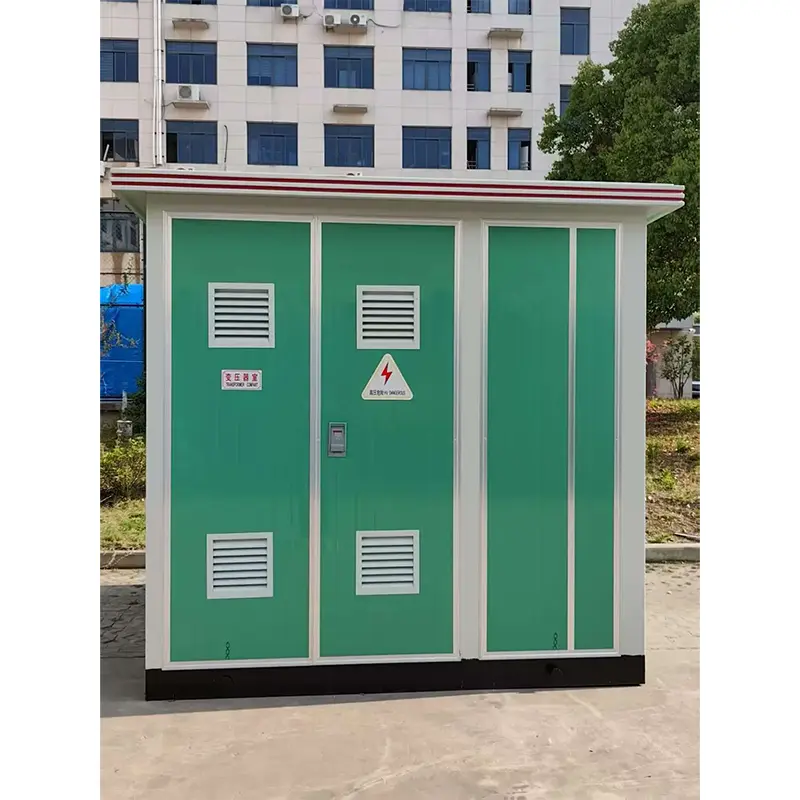

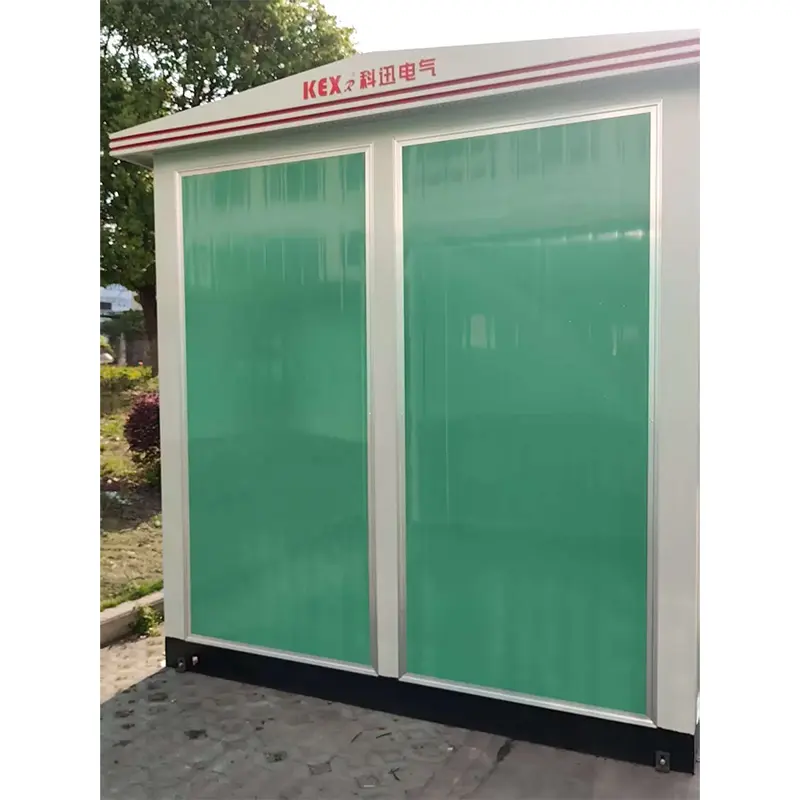

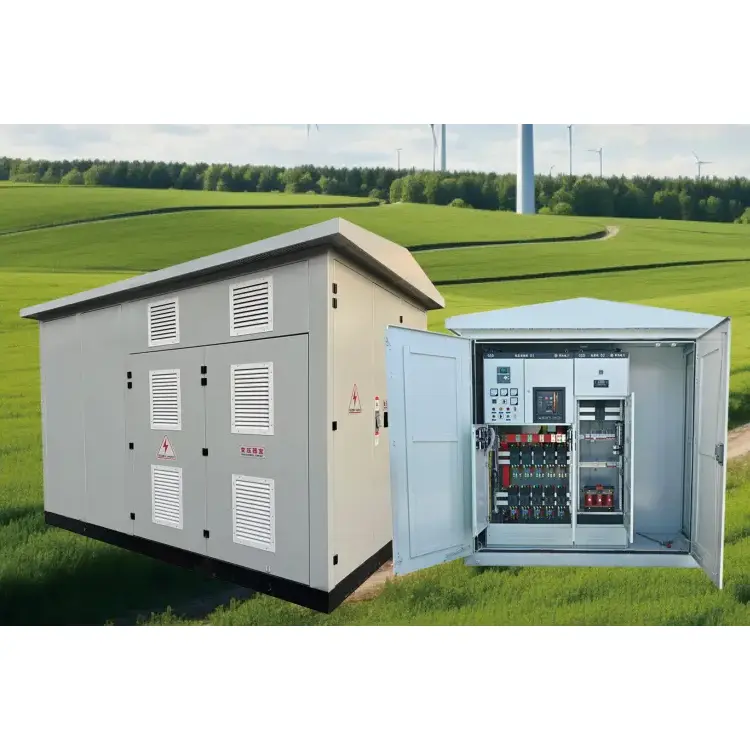

Máy biến áp hộp kế hoạch quang điện

● Thành phần cơ bản của máy biến áp hộp kế hoạch quang điện YB-12

Máy biến áp hộp kế hoạch quang điện thường được tích hợp trong một hộp bởi ba phần sau: ◆ Biến tần quang điện (phần tùy chọn): Chuyển đổi đầu ra dòng điện trực tiếp (DC) bằng các mô-đun quang điện thay thế (AC) Mức điện áp theo yêu cầu của lưới điện (chẳng hạn như 10kV và 35kV).

◆ Thiết bị đóng cắt điện áp cao: bao gồm bộ ngắt mạch, ngắt kết nối, thiết bị bảo vệ, v.v., được sử dụng để điều khiển kết nối lưới và bảo vệ hệ thống. Lưu ý: Một số máy biến áp hộp có thể không bao gồm bộ biến tần, nhưng chỉ tăng máy biến áp và công tắc điện áp cao (được gọi là "Máy biến áp hộp tăng tinh khiết").

● Các chức năng cốt lõi của máy biến áp hộp kế hoạch quang điện

◆ Tăng điện áp: Đáp ứng các yêu cầu của lưới điện cho điện áp kết nối lưới.

◆ Phân lập năng lượng điện: Hệ thống quang điện được phân lập bằng điện từ lưới điện thông qua máy biến áp.

◆ Chức năng bảo vệ: quá dòng, quá điện áp, ngắn mạch, bảo vệ đảo, v.v.

◆ Giám sát và kiểm soát: Hỗ trợ giám sát và thu thập dữ liệu từ xa như điện áp, dòng điện và năng lượng trong thời gian thực.

Is

◆ T sự tản nhiệt hiệu quả: Thông gió hoặc tản nhiệt cưỡng bức (như quạt và điều hòa không khí) nên được xem xét trong thiết kế hộp để tránh nhiệt độ cao ảnh hưởng đến tuổi thọ dịch vụ của thiết bị.

◆ Lớp bảo vệ: Thường là IP54 hoặc cao hơn, chống bụi, chống ẩm và chống sương mù muối (thích hợp cho các khu vực ven biển hoặc độ cao).

◆ Máy biến áp mất thấp: Hợp kim vô định hình hoặc tấm thép silicon tiết kiệm năng lượng được sử dụng để giảm tổn thất không tải.

◆ Kết nối lưới thông minh: Hỗ trợ các chức năng như bù năng lượng phản ứng (SVG) và triệt tiêu hài hòa và phù hợp với các thông số kỹ thuật của lưới điện.

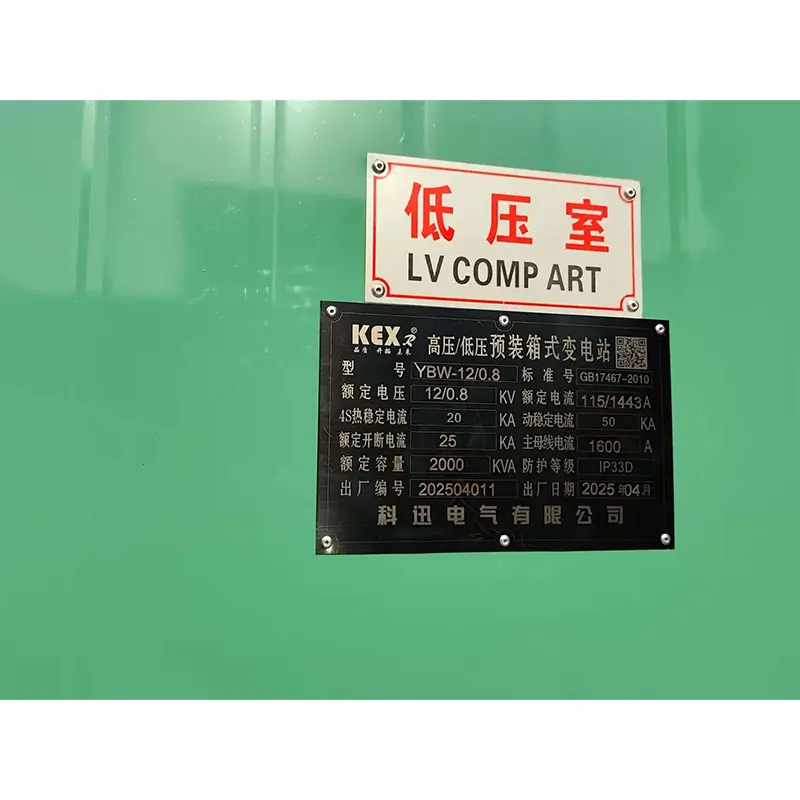

● Thông số kỹ thuật

Mức điện áp định mức: 35kV và 10kV trở xuống;  Tần số: 50;  Mức cách nhiệt (xem bảng bên dưới).
