Vcb ba cực

ZW7-40.5 loại Ba cực  vcb Tính năng sản phẩm

Độ tin cậy cực cao

Hoàn toàn không cần bảo trì trong suốt cuộc đời.

Có tuổi thọ cơ học và tuổi thọ điện cao.

Toàn bộ máy có kích thước nhỏ, trọng lượng nhẹ và dễ lắp đặt.

1.1 Sử dụng điều kiện ZW7-40.5 loại Ba cực  vcb

¨ Nhiệt độ môi trường: -30oC～60oC；

¨ Độ cao: dưới 3000m；

¨ Tốc độ gió :<34m/s；

¨ Có thể bỏ qua rung động hoặc chuyển động mặt đất từ ​​bên ngoài thiết bị đóng cắt và điều khiển.；

¨ Mức độ ô nhiễm：Ⅳ；

¨ Nhiệt độ bảo quản：-40oC～85oC。

1.2 Thông số kỹ thuật của ZW7-40.5 loại Ba cực `vcb

Thông số kỹ thuật chính của bộ ngắt mạch

Thông số kỹ thuật chính của bộ ngắt mạch

Cấu tạo và nguyên lý làm việc của máy cắt

ZW7-40.5 Ba cực `vcb chủ yếu bao gồm cực từ tích hợp, máy biến dòng, cơ cấu vận hành và hộp. Loại cầu dao này được thu nhỏ và vỏ của nó được làm bằng hộp thép không gỉ chất lượng cao. Máy biến dòng có thể được lựa chọn theo nhu cầu của người dùng.

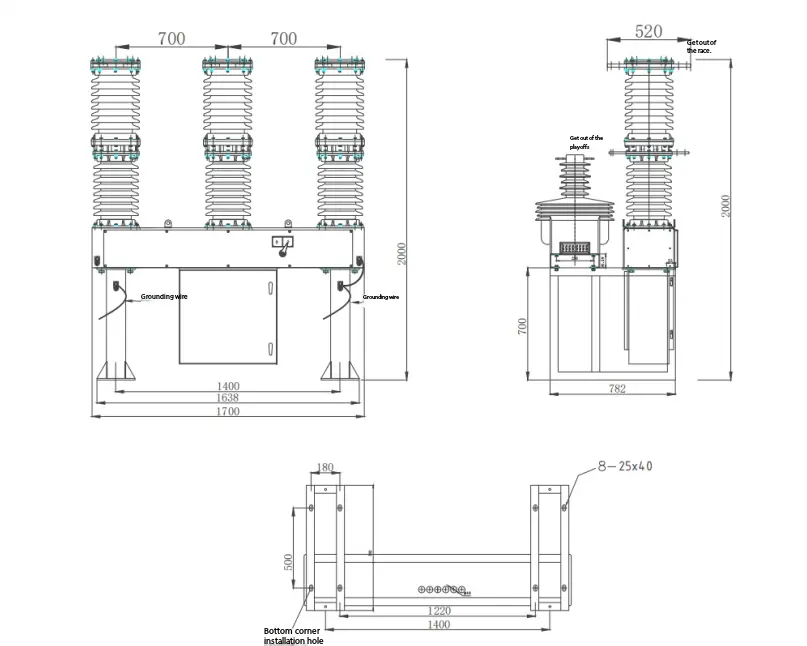

ZW7-40.5/bản vẽ phác thảo bộ ngắt mạch

ZW7-40.5 Ba cực `vcb và tổ hợp điều khiển thông minh của nó. Hoạt động bật tắt của công tắc có thể được thực hiện cục bộ và cũng có thể được vận hành từ xa thông qua giao diện truyền thông. Các thông tin khác của cầu dao cũng có thể được truyền về trung tâm điều khiển và kênh liên lạc có thể là cáp, cáp quang, GPRS/CDMA, GSM, v.v.

Nguyên lý hoạt động của máy cắt

3.1 Nguyên lý dập tắt hồ quang:

ZW7-40.5 Ba cực vcb sử dụng bộ ngắt chân không và chân không được sử dụng làm môi trường cách điện và dập tắt hồ quang, có độ chân không cực cao. Khi các tiếp điểm chuyển động và tĩnh được ngắt điện dưới tác động của cơ cấu vận hành, một hồ quang chân không sẽ được tạo ra giữa các tiếp điểm. Đồng thời, do cấu trúc đặc biệt của các tiếp điểm, một từ trường dọc thích hợp cũng sẽ được tạo ra trong khe hở giữa các tiếp điểm, điều này sẽ thúc đẩy hồ quang chân không vẫn khuếch tán và làm cho hồ quang phân bố đều trên bề mặt tiếp xúc để đốt cháy, để duy trì điện áp hồ quang thấp. Khi dòng điện tự nhiên vượt qua mức 0, các ion dư, electron và hơi kim loại có thể được kết hợp hoặc ngưng tụ trên bề mặt tiếp xúc và tấm chắn trong khoảng thời gian micro giây. Do từ trường dọc được sử dụng để điều khiển hồ quang chân không nên máy cắt chân không có khả năng ngắt dòng điện mạnh và ổn định.

3.2 Tích trữ năng lượng điện: Động cơ tác dụng mô-men xoắn đầu ra lên bánh răng của cơ cấu và truyền nó đến bánh xích lớn trên trục quay, do đó dẫn động tay quay quay và làm cho lò xo đóng dự trữ năng lượng. Khi vít trên tay quay nhấn công tắc hành trình, nguồn điện của động cơ sẽ bị cắt và quá trình lưu trữ năng lượng lò xo hoàn tất.

3.3 Lưu trữ năng lượng thủ công:Trục đầu ra của cơ cấu quay đó truyền mô-men quay đến bánh răng lớn được ăn khớp hoàn toàn với bánh răng nhỏ thông qua bánh răng nhỏ trên trục đầu ra, từ đó dẫn động tay quay quay để bánh răng đóng có thể tích trữ năng lượng.

3.4O Hoạt động đóng nam châm điện: sau khi cơ cấu nhận được tín hiệu đóng, lõi sắt chuyển động của nam châm điện đóng sẽ di chuyển lên trên, đẩy cần ngắt đóng di chuyển lên trên, làm cho nửa trục đóng quay ngược chiều kim đồng hồ. Giải phóng ràng buộc trên chốt đóng. Đồng thời, chốt đóng quay ngược chiều kim đồng hồ dưới áp lực của con lăn, giải phóng năng lượng bảo trì dự trữ. Cam trên trục chính tạo ra lực tác động do lực co của lò xo đóng và tác động vào cánh tay đòn trên trục tích trữ năng lượng thủ công (tức là trục đầu ra), lực tác động này được truyền đến công tắc thông qua thanh kết nối, do đó hoàn thành thao tác đóng.

3.5 Vận hành bằng tay: Khi càng gạt lắp trên nửa trục đóng quay ngược chiều kim đồng hồ, nó sẽ dẫn động nửa trục đóng quay ngược chiều kim đồng hồ. Để tạo ra tác dụng tương tự như thao tác đóng nam châm điện.

3.6 Hoạt động đóng lại: sau khi cơ cấu giải phóng năng lượng của lò xo tích trữ năng lượng, nó sẽ hoàn thành thao tác đóng lại. Ở trạng thái đóng, cơ chế thực hiện lại thao tác lưu trữ năng lượng. Sau khi hoàn thành hoạt động lưu trữ năng lượng, cơ chế ở trạng thái lưu trữ năng lượng đóng và sau khi nhận được tín hiệu chính xác, cơ chế có thể thực hiện thao tác đóng lại tự động.。

3.7 Hoạt động của nam châm điện nhả phanh: sau khi cơ cấu nhận được tín hiệu nhả phanh, lõi chuyển động của nam châm điện nhả phanh di chuyển lên trên, đẩy cần nhả phanh di chuyển lên trên làm cho trục nhả phanh quay ngược chiều kim đồng hồ. Nhả lực cản trên chốt nhả phanh. Đồng thời, chốt nhả phanh quay ngược chiều kim đồng hồ dưới áp lực của con lăn, và tay cò quay quay ngược chiều kim đồng hồ do lực đẩy của một số lò xo phanh trong công tắc, nhờ đó hoàn thành thao tác nhả phanh.

…

3.9 Hoạt động ngắt quá dòng: khi cuộn dây quá dòng trong quá dòng đi qua dòng điện cắt được chỉ định, nam châm điện sẽ tác dụng và cần đẩy sẽ đẩy cần ngắt. Làm cho nửa trục quay ngược chiều kim đồng hồ, giải phóng lực cản trên chốt phanh, từ đó tạo ra tác dụng tương tự như hoạt động của nam châm điện phanh và hoàn thành thao tác cắt quá dòng của bộ ngắt mạch.

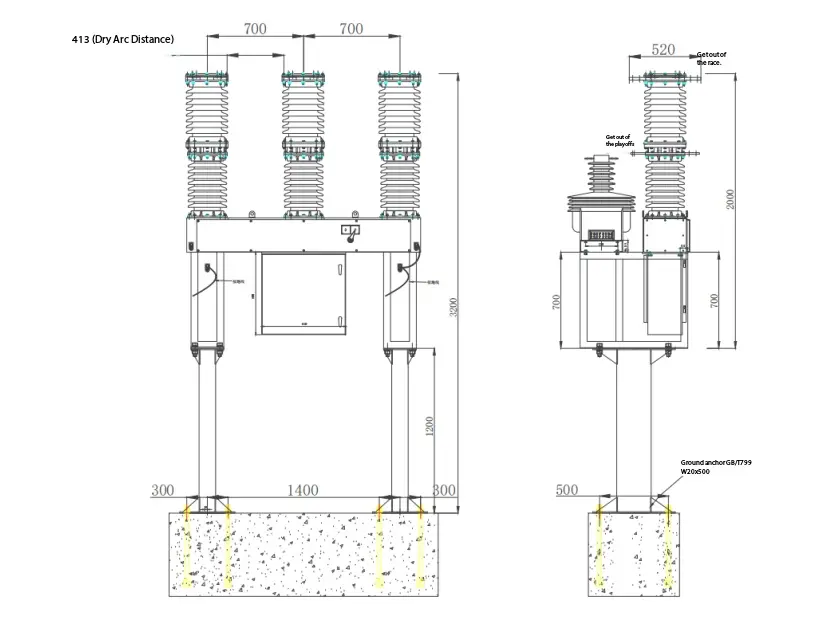

Ba cực  vcb Sơ đồ lắp đặt
