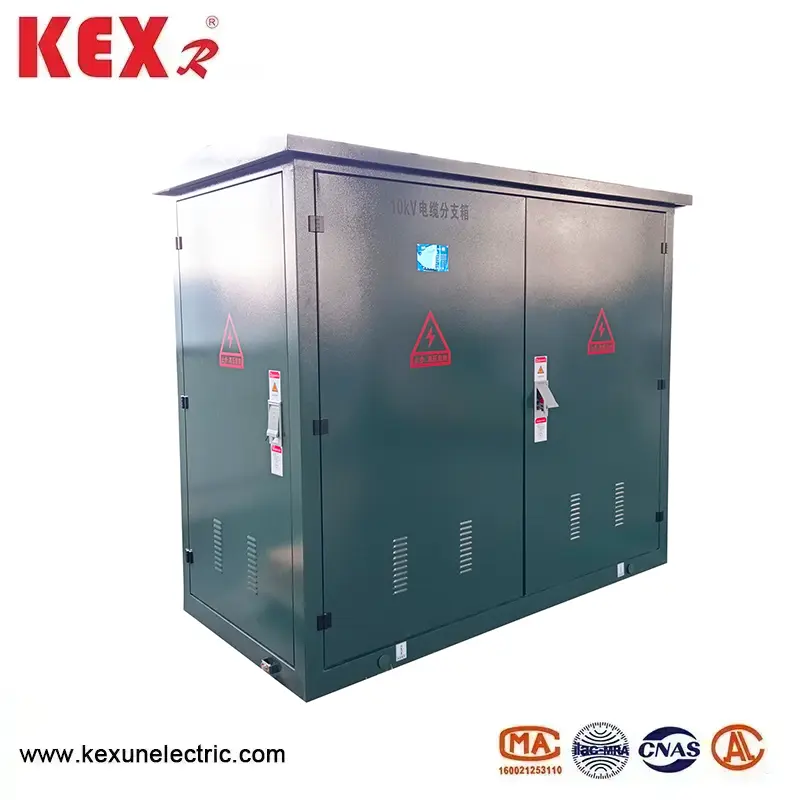

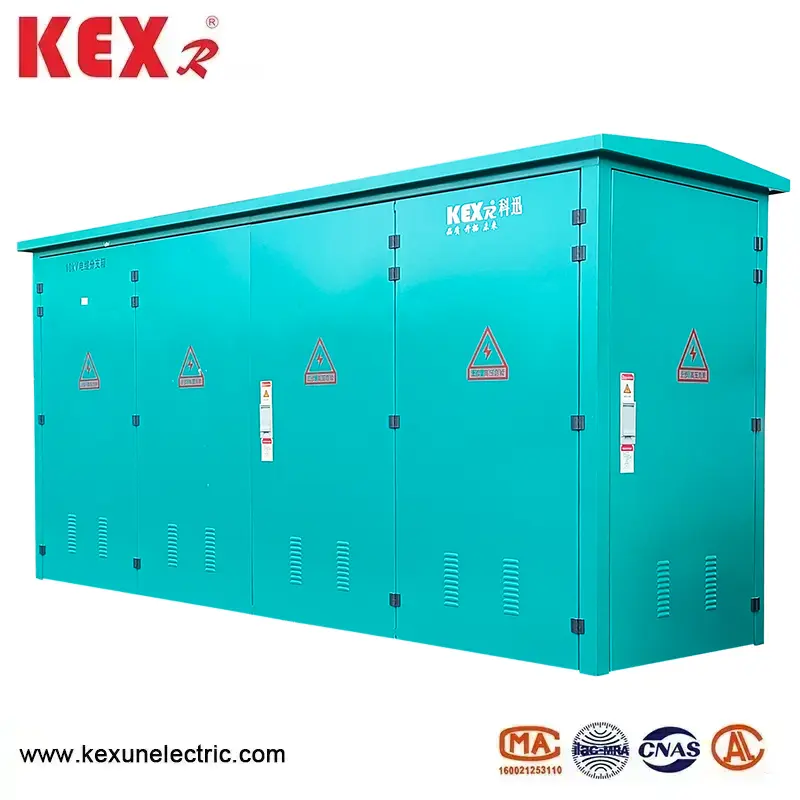

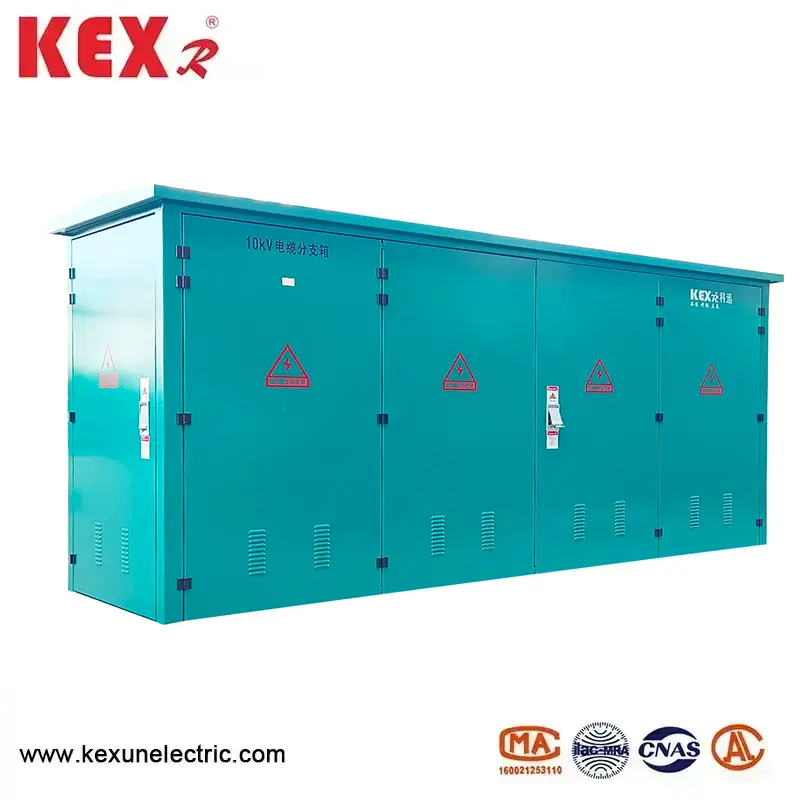

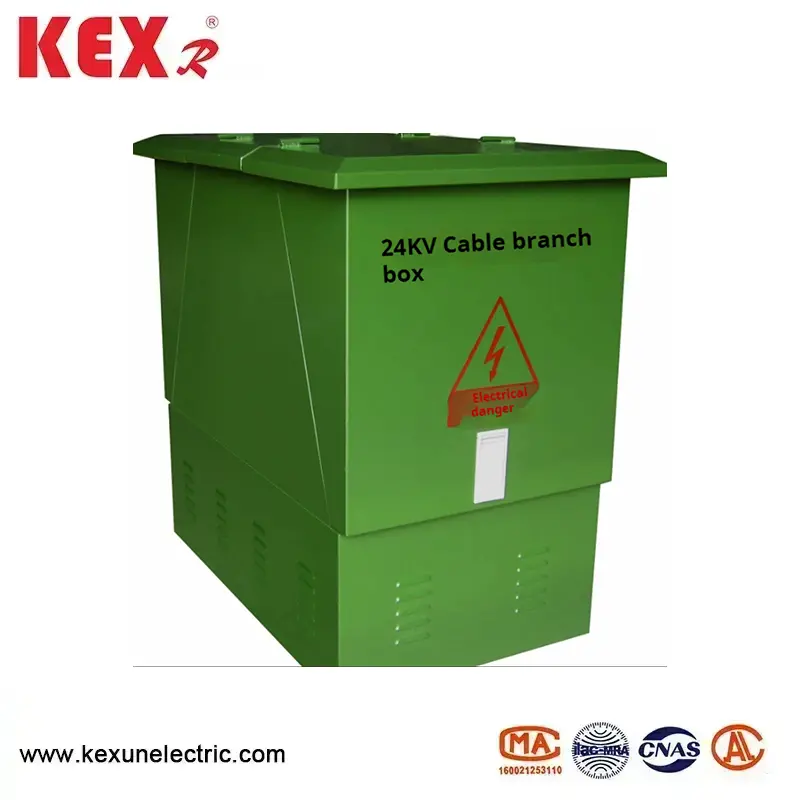

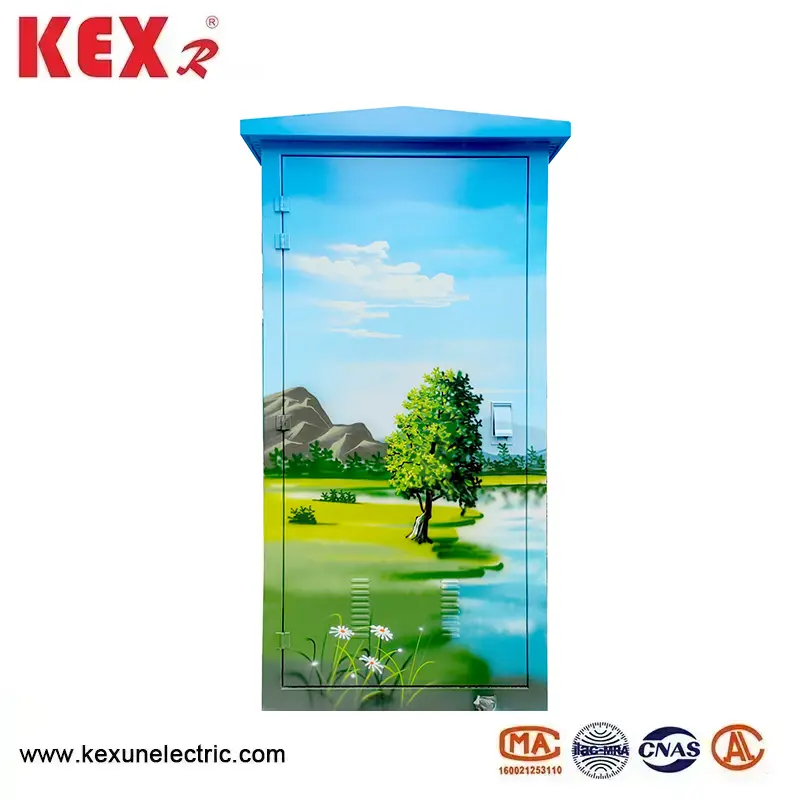

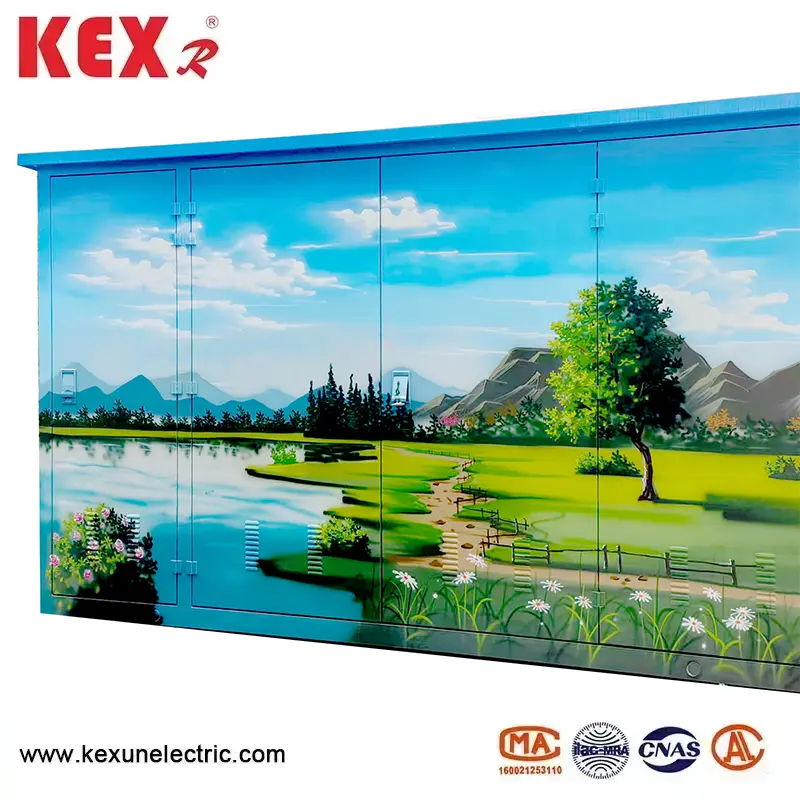

Hộp chia cáp 24kV

●Đặc điểm cốt lõi của Hộp chia cáp 24kV

►Cấp điện áp: Hộp chia cáp 24kV, điện áp định mức là 24kV (tuân theo tiêu chuẩn IEC 62271-200 hoặc GB/T 11022).

►Phím cách điện hoàn toàn: các bộ phận mang điện được cách điện bằng vật liệu cách điện rắn hoặc khí SF6, không có dây dẫn lộ ra ngoài, chống bụi và chống thấm nước (IP65/IP67).

Công nghệ plug-in kiểu Châu Âu: Đầu nối cáp được bảo vệ kiểu chữ T hoặc khuỷu tay là tiêu chuẩn và hỗ trợ plug-in trực tiếp (cần có các công cụ đặc biệt).

▶Mở rộng mô-đun: các đơn vị tiêu chuẩn (như 1 in, 4 out, 2 in và 6 out) có thể được kết hợp linh hoạt để hỗ trợ mở rộng công suất sau này.

●Hộp chia cáp 24kV Cấu trúc điển hình

▶Hộp được làm bằng thép không gỉ /SMC, có khả năng chống ăn mòn và thiết kế ngoài trời (-40oC~+70oC).

►Bus cách điện được làm bằng đồng hoặc nhôm, được bọc bằng cao su silicon/lớp cách nhiệt EPDM và mức cách điện ≥50kV (điện áp chịu được tần số nguồn).

►Đầu nối cáp

Đầu nối plug-in được bảo vệ 24kV (chẳng hạn như loại RIP và cách điện EPDM) với điểm kiểm tra (tùy chọn).

►Thiết bị bảo vệ có thể được trang bị đèn báo lỗi ngắn mạch, màn hình hiển thị trực tiếp và thiết bị chống sét.

Thiết bị đầu cuối nối đất hộp hệ thống nối đất + nối đất tấm chắn cáp, điện trở nối đất ≤4Ω.

●Các kịch bản ứng dụng điển hình của Hộp chia cáp 24kV Cấu trúc điển hình

►Nhà máy năng lượng mới: khai thác đường dây thu gom điện gió ngoài khơi 24kV.

►Khu công nghiệp: Nhánh cáp động cơ hoặc máy biến áp cao thế.

►Mỏ/mỏ dầu: hộp nhánh 24kV chống cháy nổ (Ex d IIC T4).

►Mạng phân phối cao áp đô thị: phương án thay thế tủ mạng vòng cáp (tiết kiệm không gian)

●Điều kiện sử dụng Hộp chia cáp 24KV Châu Âu

Nhiệt độ môi trường xung quanh của Hộp phân phối cáp loại 10KV Châu Âu: -30~40oC

Tốc độ gió: tương đương 34m/sl và không quá 700Pal

Độ ẩm: độ ẩm tương đối trung bình hàng ngày không quá 95%

Độ ẩm tương đối trung bình hàng tháng không quá 95%

 Chống sốc: gia tốc ngang không quá 0,4m/s² và gia tốc dọc không quá 0,15m/s²

Độ nghiêng của địa điểm lắp đặt Hộp phân phối cáp kiểu Châu Âu: Nhỏ hơn 3

Môi trường lắp đặt: Không khí xung quanh không được bị ô nhiễm rõ ràng bởi khí ăn mòn, dễ cháy, hơi nước, v.v. và vị trí lắp đặt không được rung lắc mạnh.

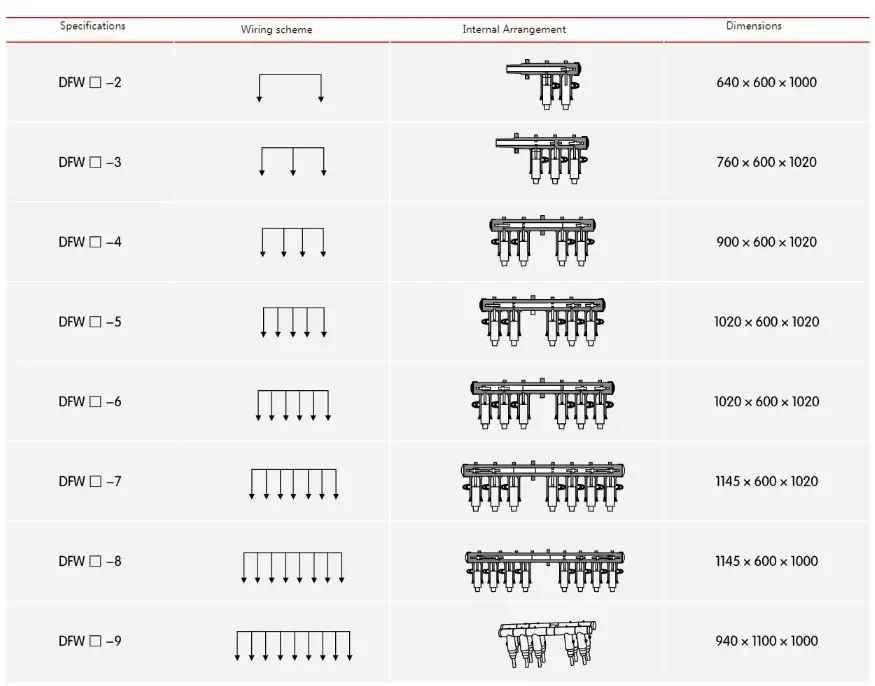

● Thông số kỹ thuật của Hộp chia cáp 24KV Châu Âu

● Hộp chia cáp loại 24KV Châu Âu Mô tả mã số đơn hàng

Câu hỏi thường gặp

Q: MOQ của hộp nhánh 24KV

A: Chúng tôi thậm chí có thể bán 1 bộ.

Q: Bảo hành của loại sản phẩm này?

Đ: 12~24 tháng
