Đầu nối cáp

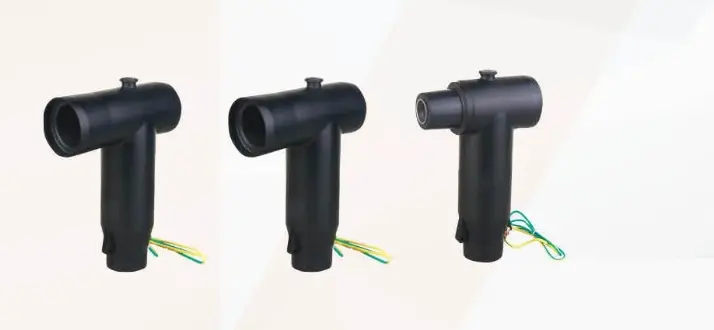

● Hình ảnh sản phẩm

◆ Tổng quan về sản phẩm

Là đầu nối cáp phổ biến, bộ điều khiển phía sau được cài đặt trực tiếp trên đầu nối phía trước/phía sau có thể chạm vào 10kV để cung cấp bảo vệ quá điện áp cho thiết bị điện. Actrester Lightning phía sau được cách nhiệt hoàn toàn và niêm phong.

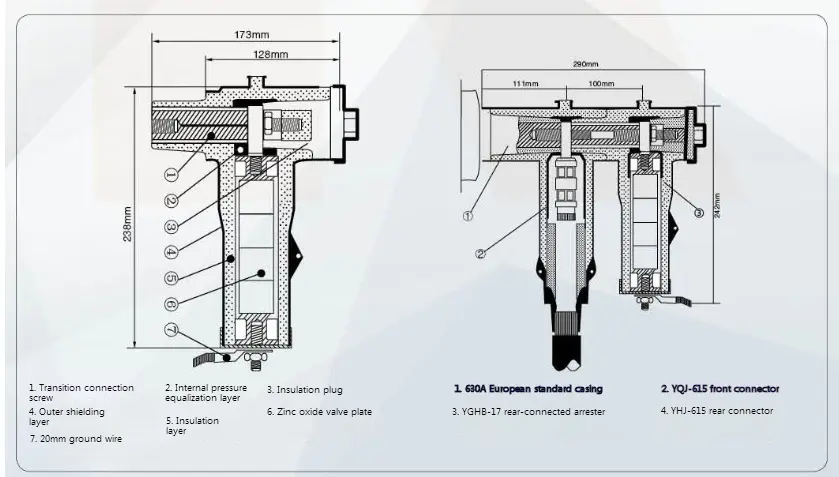

◆ Bản vẽ chiều phác thảo

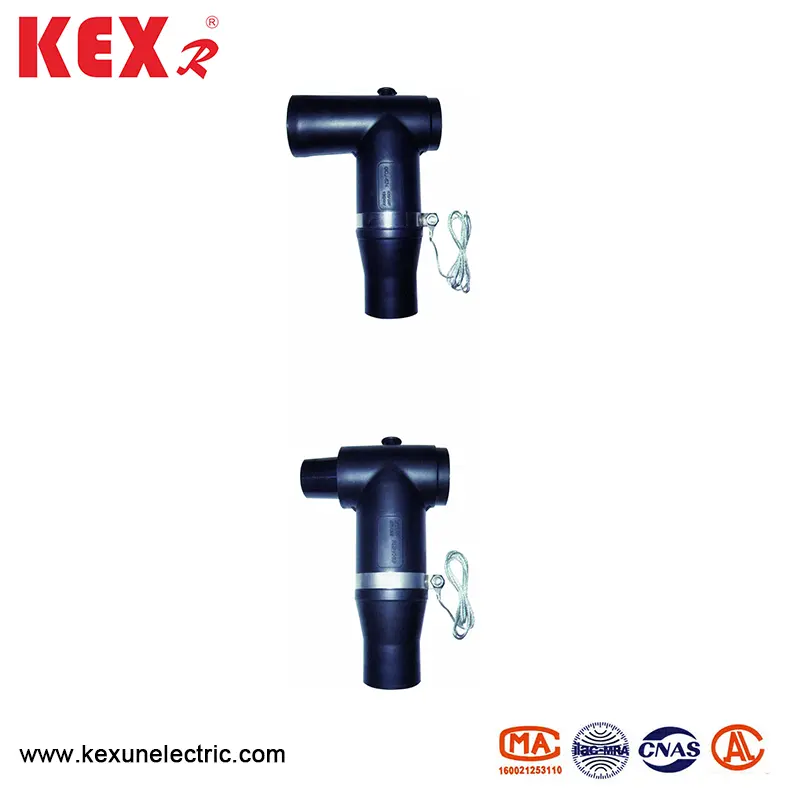

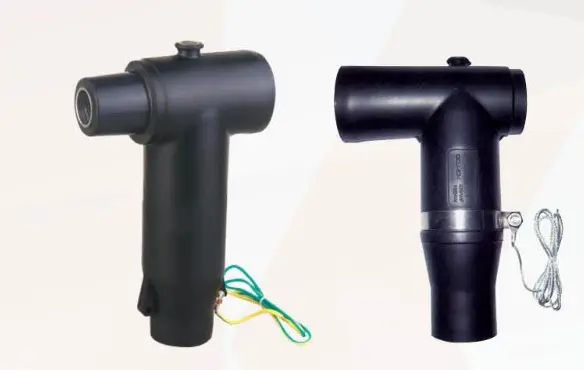

● Hình ảnh sản phẩm

◆ Tổng quan về sản phẩm

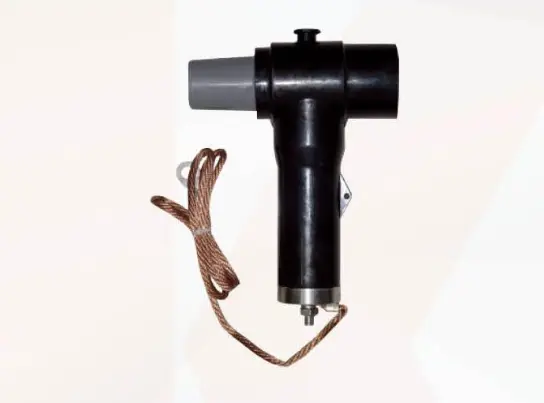

Đầu nối cáp có thể chạm vào 15kV được thiết kế theo tiêu chuẩn của EN50181-1997, với sự xuất hiện tinh tế và có thể được áp dụng cho tủ mạng vòng 10kV, hệ thống mạng chính của hộp cáp hoặc hệ thống mạng lưới của máy biến áp hộp khi cáp đến và đi. Bằng cách kết nối YHJ-615 Đầu nối phía sau có thể chạm vào hoặc bộ điều khiển BL-17, mở rộng đa kênh hoặc bảo vệ quá điện áp có thể được thực hiện. Dòng xếp hạng của đầu nối cáp có thể chạm vào 15kV là 630a. Nó phù hợp với cáp nguồn XLPE với mặt cắt ngang 35-400mm².

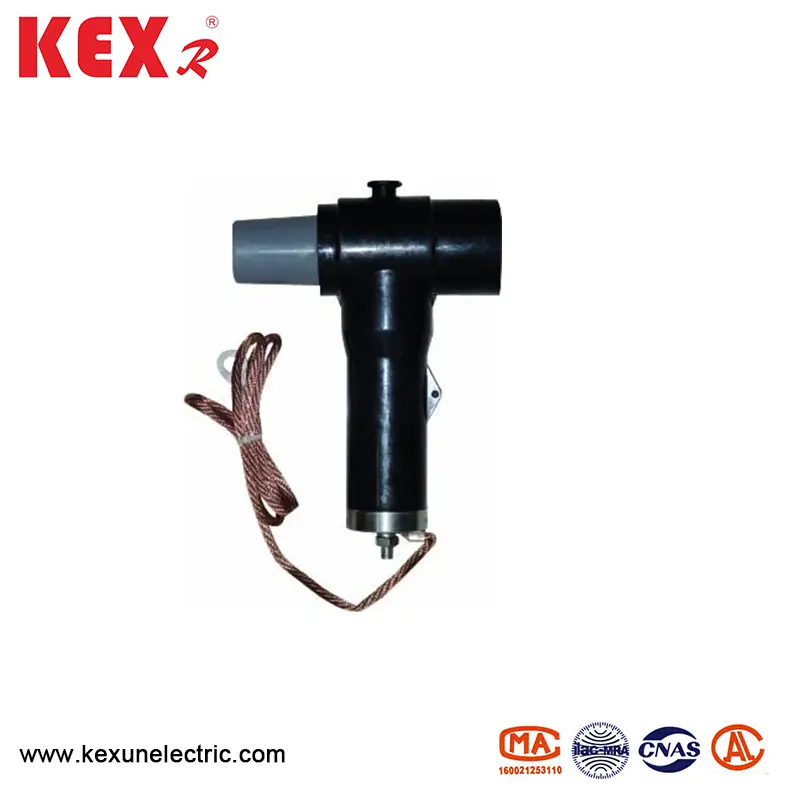

● Hình ảnh sản phẩm

◆ Tổng quan về sản phẩm

Đầu nối cáp 24kV có thể chạm được được thiết kế theo tiêu chuẩn của EN50181-1997, với sự xuất hiện tinh tế và có thể được áp dụng cho tủ mạng vòng 24kV, hệ thống mạng chính của hộp nhánh cáp hoặc hệ thống mạng lưới của máy biến áp hộp làm truy cập. Kết nối dây và cáp. Bằng cách kết nối YHJ-625 Đầu nối phía sau có thể chạm vào hoặc BL-30, mở rộng đa kênh hoặc bảo vệ quá điện áp có thể được thực hiện. Dòng điện được định mức của đầu nối có thể chạm vào là 630a, phù hợp với cáp nguồn XLPE với mặt cắt 35 ~ 400mm².

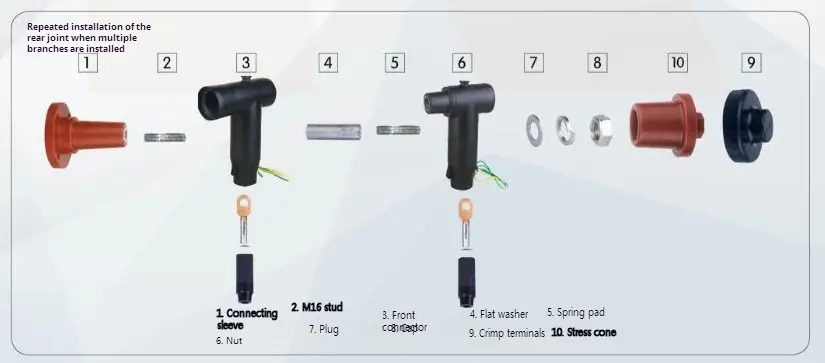

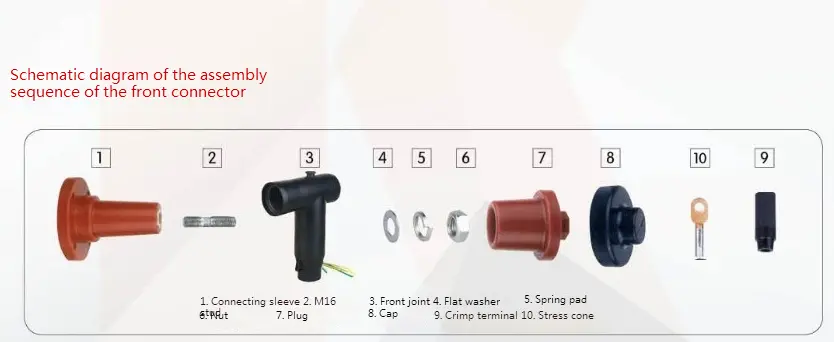

◆ Sơ đồ trình tự lắp ráp khớp phía trước

◆ Sơ đồ trình tự lắp ráp của khớp phía trước và khớp phía sau
