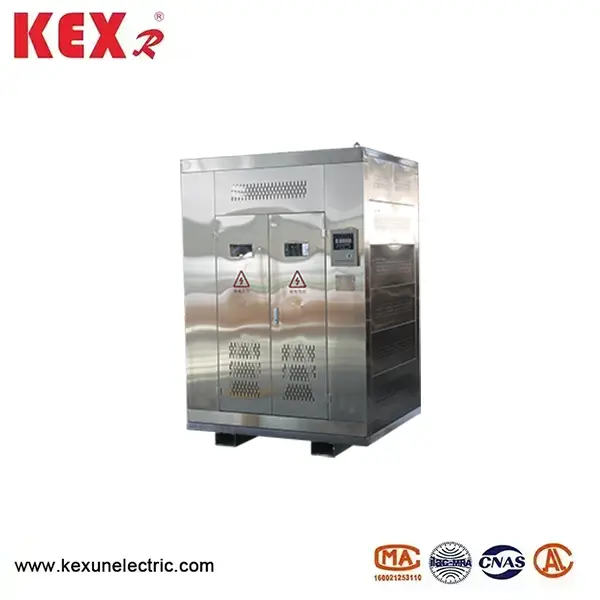

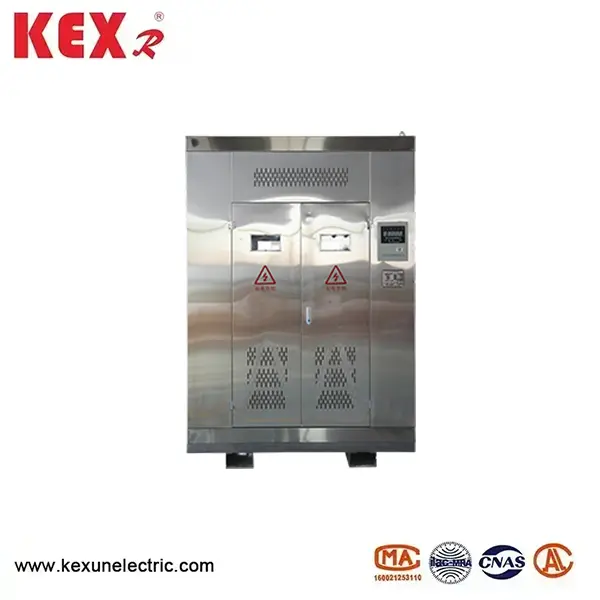

Máy biến áp khai thác loại khô
Máy biến áp khai thác loại khô KSG, được sản xuất đặc biệt bởi Kexun Electric trong Nhà máy Trung Quốc, phù hợp với trạm biến áp trung tâm, sân dưới, ống dẫn khí chính và ống dẫn khí chính trong mỏ than ngầm, và cũng phù hợp với môi trường ẩm ướt như một máy biến áp điện cho đèn chiếu sáng hoặc điện.
Mô hình: KSG
Thương hiệu Kexr Kexr
Mô hình: KSG
Thương hiệu Kexr Kexr
● Sử dụng các điều kiện của máy biến áp khai thác loại khô KSG
▶ Độ cao: Không quá 1500m, hoàn cảnh đặc biệt sẽ được giải thích riêng;
▶ Nhiệt độ môi trường: Nhiệt độ tối đa+40 "C, nhiệt độ trung bình hàng tháng tối đa+25 *C, nhiệt độ tối thiểu -20 *C
▶ Độ ẩm tương đối của không khí không vượt quá 95% (ở+25 ° C);
▶ Trong môi trường khí hoặc hơi nước không làm hỏng vật liệu cách nhiệt;
▶ Được lắp đặt trong các mỏ ngầm nơi có bụi than và khí đốt, nhưng không có nguy cơ nổ;
▶ Dạng sóng của điện áp nguồn là khoảng sóng hình sin;
● Máy biến áp khai thác loại khô KSG đáp ứng các tiêu chuẩn dưới đây
GB/T12173-2008 Quipment điện chung để khai thác
GB1094.11-2007 Máy biến áp năng lượng khô
GB/T10228-2015 Các thông số và yêu cầu kỹ thuật cho máy biến áp loại khô
GB/T3955-2006 Khai thác máy biến áp điện chung
GB4208-2008 Cấp độ bảo vệ vỏ
Hướng dẫn tải GB/T17211-1998 cho máy biến áp loại khô
GB3836.1-2010 Thiết bị điện cho môi trường khí nổ Phần 1: Yêu cầu chung
GB3836.2-2010 Thiết bị điện cho khí quyển khí nổ Phần 2: Loại chống nổ "Thiết kế, sản xuất và kiểm tra các tiêu chuẩn liên quan như GB1094.1-2013 Transform Transformers Phần 1 Điều khoản chung.
● Đặc điểm máy biến áp khai thác loại khô KSG
Các máy biến áp loại khô chung của KSG có khả năng chống ẩm mạnh, hiệu suất chống cháy tốt và vật liệu cách nhiệt với các đặc tính dập tắt tự động, chúng không tạo ra khí có hại khi gặp nguồn lửa, không làm ô nhiễm môi trường và dễ bảo trì.
Cuộn dây điện áp cao của máy biến áp loại khô khai thác được làm bằng cuộn dây chất lượng cao, và cuộn dây được đúc với nhựa epoxy chất lượng cao trong chân không. Cuộn dây điện áp thấp được làm bằng cuộn dây lá và nhựa có thể tẩm sẵn lớp cách nhiệt. Core Iron áp dụng độ dẫn điện từ lạnh chất lượng cao chất lượng cao với các tấm thép silicon định hướng lạnh với độ trễ nhỏ từ cùng một lô. Áp dụng lớp phủ dính epoxy để niêm phong và ngăn ngừa ăn mòn. Khả năng quá tải của máy biến áp loại khô: Trong điều kiện làm mát tự nhiên (AN), khả năng quá tải được phép đáp ứng các yêu cầu trong bảng sau (nhiệt độ môi trường 20 ° C):
|
Quá dòng% |
20 |
30 |
40 |
50 |
60 |
70 |
|
Thời gian chạy (M) |
Liên tục |
120 |
60 |
20 |
50 |
1 |
Hệ thống điều khiển nhiệt độ cho máy biến áp khai thác loại khô KSG bao gồm bộ điều khiển nhiệt độ và phần tử đo nhiệt độ được lắp đặt ở đầu cuộn dây điện áp thấp, là điểm nóng nhất của sản phẩm. 1T nhận ra kiểm soát nhiệt độ của máy biến áp và hiển thị nhiệt độ điểm nóng của cuộn dây A, B và C trong quá trình hoạt động của máy biến áp. Nếu nhiệt độ của cuộn dây máy biến áp quá cao do hoạt động quá tải hoặc lỗi, bộ điều khiển nhiệt độ sẽ phát hành báo động và chuyến đi, và hệ thống điều khiển nhiệt độ sẽ có các tiếp điểm thụ động để báo động và đi. Khi sử dụng làm mát không khí cưỡng bức, bộ điều khiển nhiệt độ xác định đầu vào hoặc chuyển đổi quạt chứng nhận hệ thống môi trường làm mát dựa trên nhiệt độ cuộn dây. Giao diện truyền thông rs485 cũng có thể được cài đặt tùy chọn để quản lý từ xa. Vỏ sản phẩm có mức độ bảo vệ từ p21 trở lên

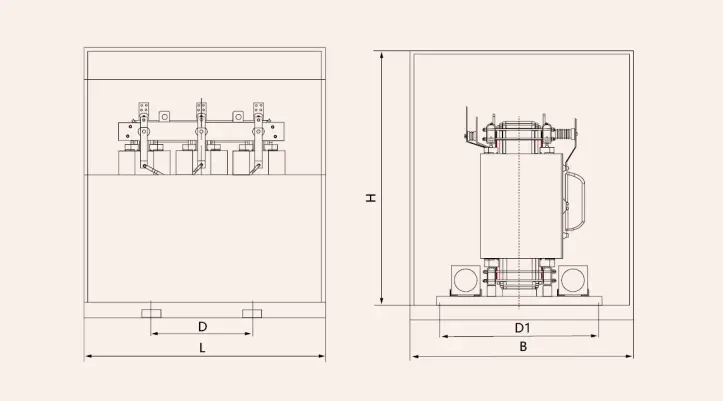

● Sơ đồ và kích thước cài đặt của máy biến áp khai thác loại khô KSG
◆ Thông số kỹ thuật của máy biến áp khai thác loại khô KSG
|
Năng lực định mức (KVA) |
Kết hợp điện áp và phạm vi nhấn (%) |
Số nhóm |
Không mất tải |
Mất tải |
Không tải hiện tại (%) |
Trở kháng ngắn mạch (%) |
Cân nặng (kg) |
Kích thước l*w*hmm |
||
|
HV (KV) |
HV Phạm vi cuối cùng |
LV (KV) |
||||||||
|
50 |
6 Hoặc 10
|
2* ± 2,5 Hoặc ± 5 |
1.2 0.69 0.4 |
DY11 YD11 |
0.27 |
1 |
2 |
4
|
450 |
1000x900x1050 |
|
80 |
0.37 |
1.38 |
1.5 |
600 |
1050x950x1100 |
|||||
|
100 |
0.4 |
1.57 |
1.5 |
650 |
1100x950x1200 |
|||||
|
125 |
0.47 |
1.85 |
1.3 |
700 |
1250x1000x1300 |
|||||
|
160 |
0.54 |
2.13 |
1.3 |
850 |
1300x1050x1350 |
|||||
|
200 |
0.62 |
2.53 |
1.1 |
1000 |
1300x1100x1500 |
|||||
|
250 |
0.72 |
2.76 |
1.1 |
1150 |
1300x1100x1550 |
|||||
|
315 |
0.88 |
3.47 |
1 |
1300 |
1400x1150x1550 |
|||||
|
400 |
0.98 |
3.99 |
1 |
1500 |
1450x1200x1600 |
|||||
|
500 |
1.16 |
4.88 |
1 |
1700 |
1450x1200x1700 |
|||||
|
630 |
1.3 |
5.96 |
0.85 |
6 |
1800 |
1550x1200x1700 |
||||
|
800 |
1.52 |
6.96 |
0.85 |
2100 |
1600x1200x1800 |
|||||
|
1000 |
1.77 |
8.13 |
0.85 |
2500 |
1700x1250x1800 |
|||||
|
1250 |
2.09 |
9.69 |
0.85 |
2950 |
1750x1250x1900 |
|||||
|
1600 |
2.45 |
11.7 |
0.85 |
3500 |
1800x1400x2000 |
|||||
