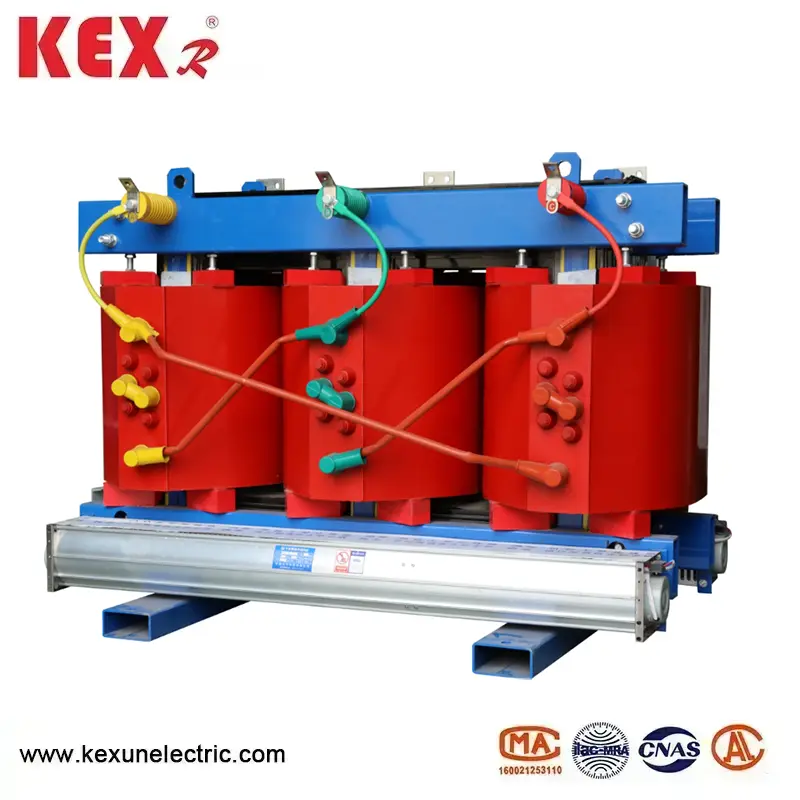

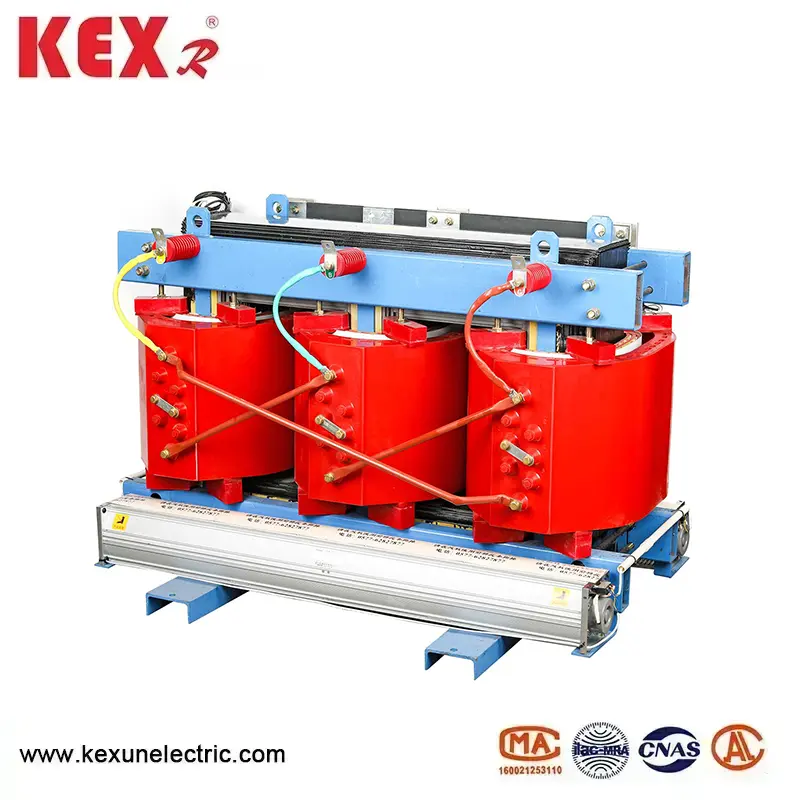

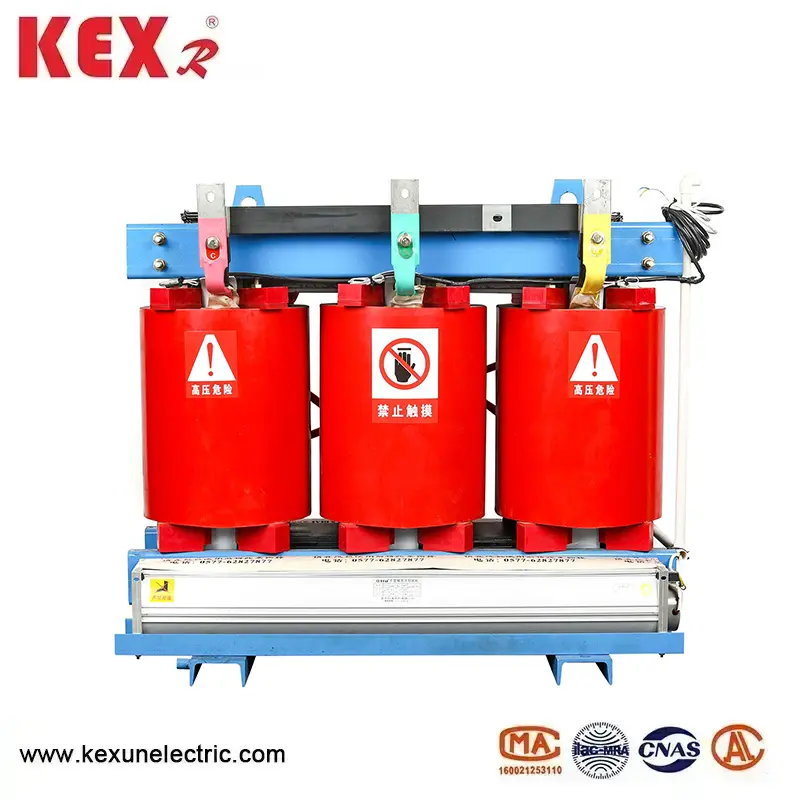

Máy biến áp kiểu khô thân thiện với môi trường

◆ Cốt lõi của máy biến áp kiểu khô thân thiện với môi trường SGB10

Lõi sắt được làm bằng các tấm thép silicon độ dẫn điện cao chất lượng cao chất lượng cao chất lượng cao được xếp chồng lên nhau. Cấu trúc khớp được nghiêng 45 ° áp dụng thiết bị cố định đàn hồi giữa cuộn dây và lõi sắt, cho phép máy biến áp bị mất và nhiễu thấp. trọn. Các cuộn dây được cố định bởi các miếng đệm đàn hồi, và cấu trúc đệm có thể làm giảm mức độ rung và tiếng ồn của cuộn dây.

◆ Cuộn dây điện áp cao và thấp

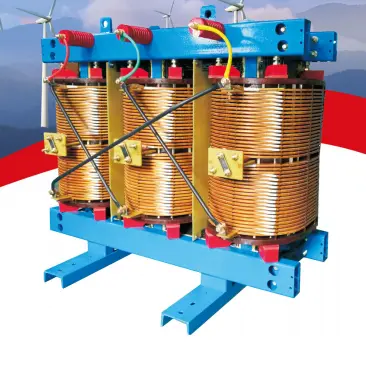

Các cuộn dây điện áp cao và thấp được làm bằng vật liệu cách nhiệt Nomex và liên tục được tẩm với sơn ngâm tẩm không có dung môi bằng thiết bị điều áp chân không VPL, sau đó nướng và chữa khỏi ở nhiệt độ cao nhiều lần. Cuộn dây điện áp cao áp dụng cấu trúc liên tục với cường độ cơ học cao và điều kiện tản nhiệt tốt, tránh những nhược điểm của điện áp xen kẽ cao, khả năng tản nhiệt kém, dễ phân hủy nhiệt và cường độ cơ học thấp của cuộn hình trụ đa. Cuộn dây điện áp thấp áp dụng cấu trúc xoắn ốc cao hoặc đường thở theo chiều dọc. Cuộn dây được tẩm có khả năng chống ẩm tuyệt vời và có thể chịu được tác động hiệu quả hơn, nó không có vết nứt hoặc xả một phần, và dễ dàng khô, phân hủy và tái chế sau thời gian phục vụ của nó, bảo vệ môi trường.

◆ Vỏ

Nếu cần, Kexun Electric có thể cung cấp cho vỏ với mức độ bảo vệ của IP20 hoặc IP23

◆ Bảo vệ quá nhiệt

Để thực hiện các biện pháp bảo vệ chống lại cuộn dây quá nhiệt, máy biến áp kiểu khô thân thiện với môi trường từ 315kva trở lên được trang bị thiết bị bảo vệ hiển thị nhiệt độ. Thiết bị này sử dụng các phần tử cảm biến nhiệt độ được nhúng trong cuộn dây điện áp thấp làm nguồn tín hiệu cho thiết bị hiển thị kỹ thuật số. Khi nhiệt độ bên trong cuộn dây điện áp thấp thay đổi, dụng cụ hiển thị kỹ thuật số cảm biến nhiệt độ sẽ hiển thị giá trị nhiệt độ mới và thực hiện các chức năng điều khiển và báo động dựa trên giá trị nhiệt độ này để bảo vệ máy biến áp.

◆ Công suất quá tải

Máy biến áp kiểu khô thân thiện với môi trường SGB10 áp dụng cấu trúc mới, vật liệu mới và các quy trình mới, với điều kiện tản nhiệt tốt, tuổi thọ nhiệt dài và khả năng quá tải cực mạnh, nó có thể hoạt động an toàn và đáng tin cậy trong một thời gian dài dưới 120%. Trong môi trường 23 cũ, không cần làm mát quạt và nó vẫn có thể hoạt động với tải đầy đủ trong một thời gian dài.

◆ Bảo mật

Máy biến áp kiểu khô thân thiện với môi trường SGB10 là máy biến áp loại khô hiệu suất an toàn cao nhất hiện nay, tất cả các vật liệu cách nhiệt đều không thể chịu được, tự dập tắt. Epoxy Cast Transformers. Sản phẩm mới của SG (b) 10 cho thấy hiệu suất vượt trội trong các ứng dụng có yêu cầu an toàn cao, điều kiện ẩm và nóng và thông gió kém, như điện, tàu điện ngầm, tàu, hóa chất. Và các ngành công nghiệp luyện kim.

◆ Khả năng chống ẩm tuyệt vời

Hệ thống cách nhiệt của Nomex "Máy biến áp kiểu khô thân thiện với môi trường SGB10 có khả năng chống lại sự xâm lấn của độ ẩm. Thiết bị VPL nâng cao và ngâm tẩm chân không.

◆ Khối lượng nhỏ hơn và trọng lượng nhẹ hơn

Máy biến áp kiểu khô thân thiện với môi trường SGB10 sử dụng Dupont Nomex@ Paper làm vật liệu cách nhiệt chính và sử dụng nó như một hệ thống cách nhiệt lai ở điểm nóng nhất của máy biến áp, làm giảm kích thước và trọng lượng của nó so với nhựa sử dụng nhựa trong cùng công suất.

◆ Bảo vệ môi trường

Máy biến áp kiểu khô thân thiện với môi trường SGB10 có thể được phân hủy và tái chế sau thời gian phục vụ của nó, vượt qua khiếm khuyết của nhựa Epoxy đúc các máy biến áp kiểu khô không thể bị phân hủy và gây ô nhiễm môi trường để tạo ra sự rắn chắc và hợp nhất của sợi nhựa và thủy tinh.

◆ Dây dẫn

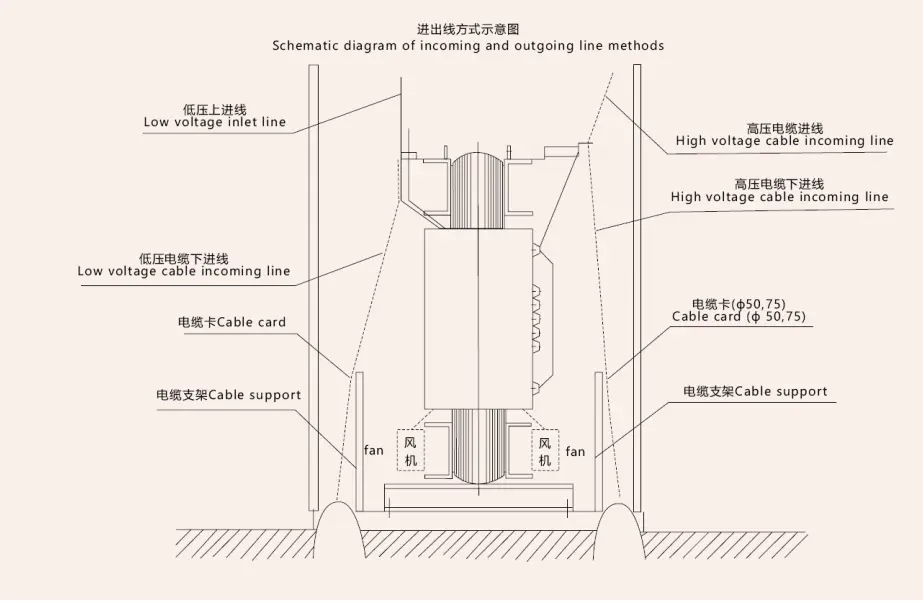

Thiết bị đầu ra điện áp cao được cố định ở phần trên của cuộn dây và vòi nằm ở giữa cuộn dây. Trong trường hợp mất điện, vòi được thay đổi thông qua một mảnh kết nối để điều chỉnh điện áp đầu ra. Thiết bị đầu cuối điện áp thấp là một dải dẫn đến loại tấm, được kết nối một cách đáng tin cậy với dải đi qua các bu lông.

◆ Tiêu chuẩn liên quan

GB1094.11-2007 "Máy biến áp kiểu khô"

GB/T10228-1997 "Thông số kỹ thuật và

Yêu cầu đối với máy biến áp năng lượng khô "

GB/T17211-1998 "Hướng dẫn tải cho máy biến áp năng lượng kiểu khô"

JB/T10088-2004 "Mức âm thanh của máy biến áp 6-220kV"

GB4208-1993 "Bằng cấp bảo vệ được cung cấp bởi các vỏ (mã LP)"

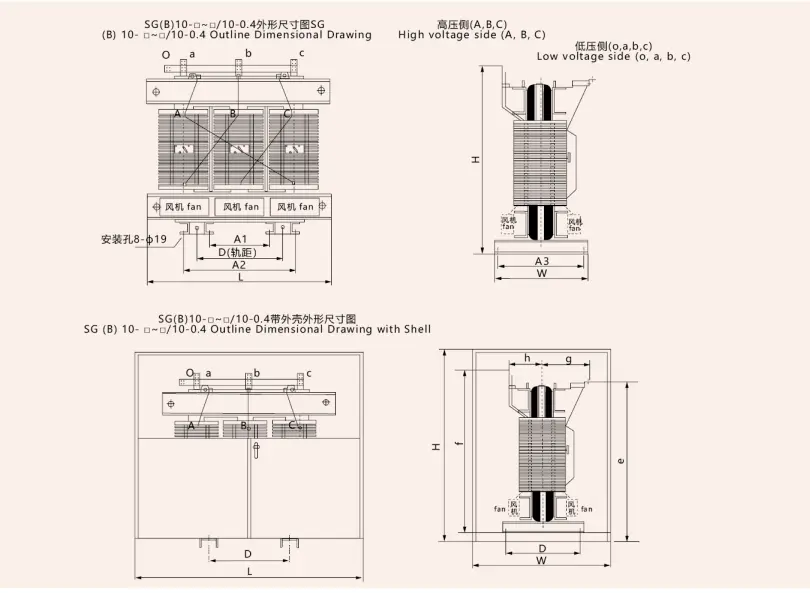

◆ Kích thước xuất hiện và cài đặt của máy biến áp kiểu khô thân thiện với môi trường SGB10

◆ Các thông số kỹ thuật của máy biến áp kiểu khô thân thiện với môi trường 10kV SGB10
