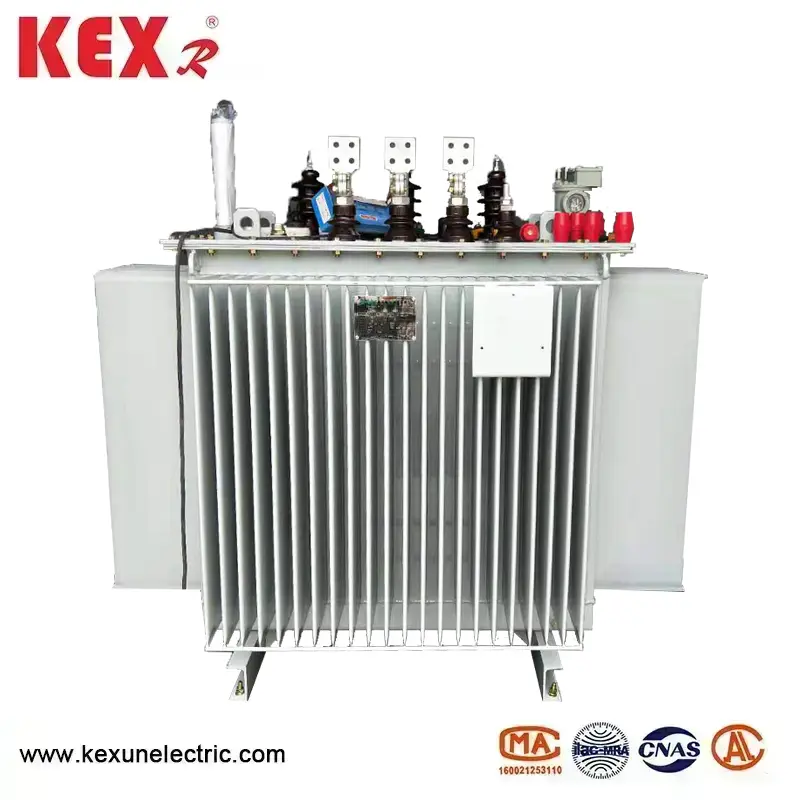

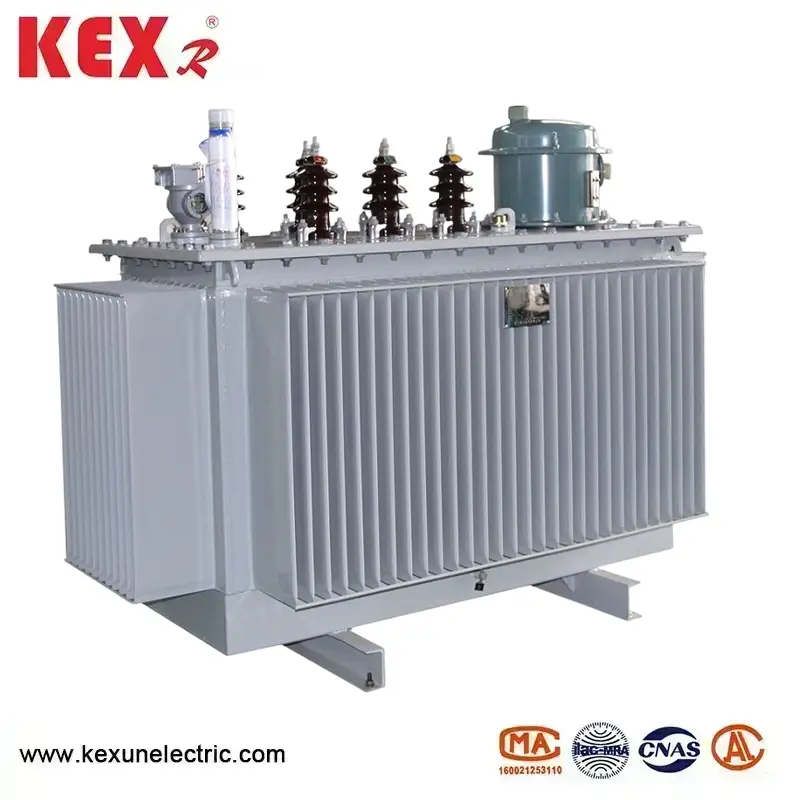

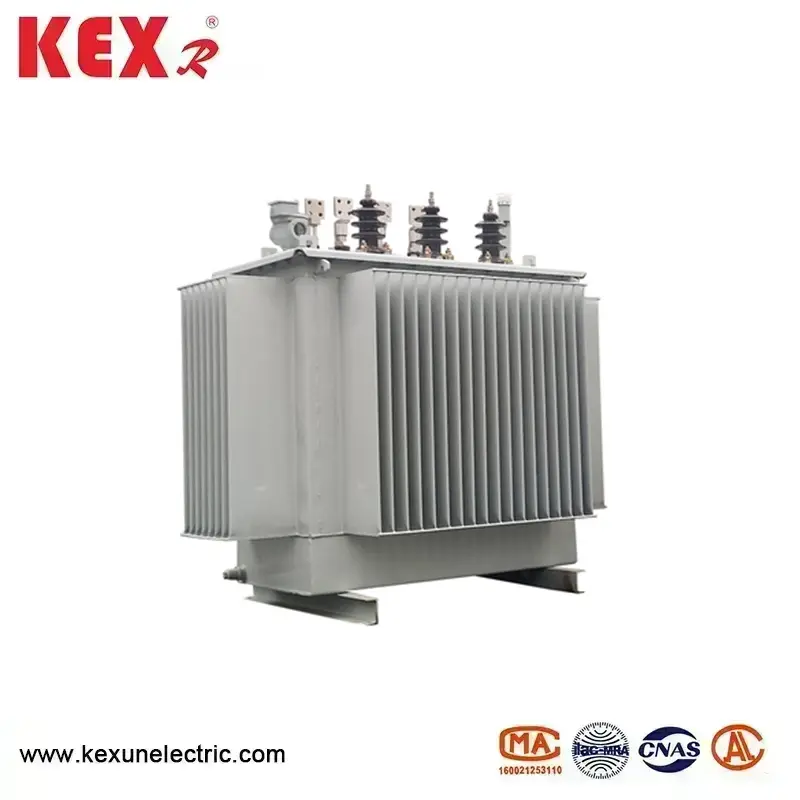

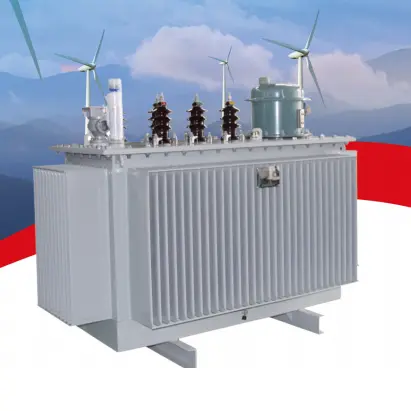

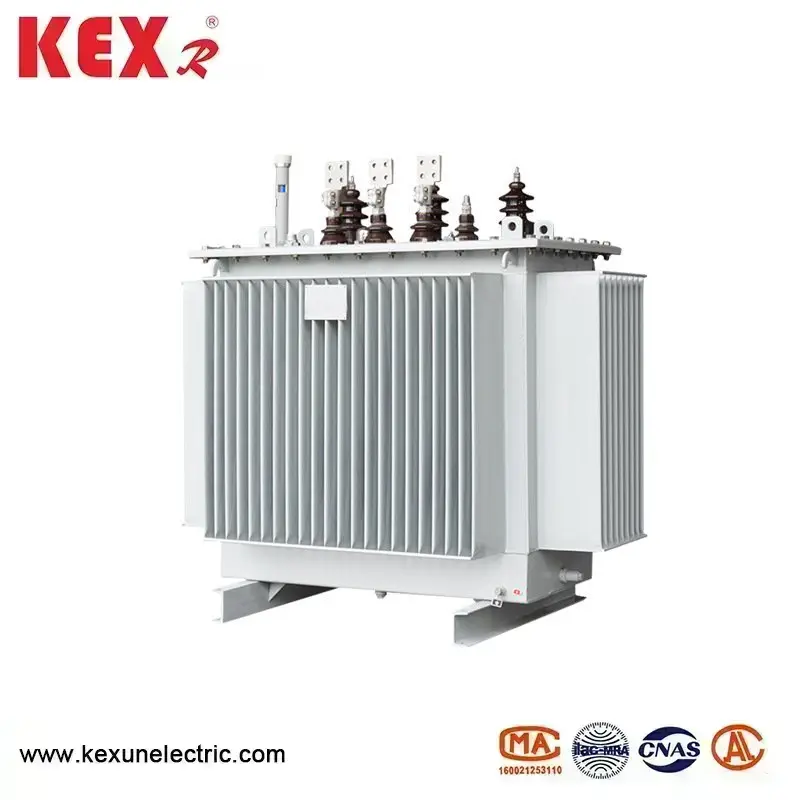

Máy biến áp điều chỉnh điện áp cao

● Các tính năng chính điều chỉnh điện áp cao

▶ Thiết bị tổng thể có công suất lớn, tổn thất thấp, kích thước nhỏ và dễ cài đặt và bảo trì;

▶ Tự động điều chỉnh bánh răng của ba pha trên bộ thay đổi tải tải bằng cách theo dõi các thay đổi điện áp, với hoạt động đáng tin cậy và độ chính xác điều chỉnh điện áp cao

▶ Tham chiếu điện áp, độ trễ hành động, phạm vi cho phép và giới hạn tần số có thể được điều chỉnh khi cần thiết và cài đặt tham số linh hoạt và thuận tiện;

▶ Hiển thị số lượng hành động bánh răng và thiết bị hiện tại của SVR trên bộ thay đổi Tap Load, với các chỉ dẫn cho thiết bị cao nhất và thấp nhất

▶ Được trang bị bảo vệ giới hạn trên và dưới, chức năng giới hạn thời gian hành động, cải thiện hiệu quả độ tin cậy của sản phẩm

▶ Bộ điều khiển có điện áp và dưới các chức năng bảo vệ điện áp. Khi đường dây ở trên điện áp quá mức hoặc dưới trạng thái điện áp. Bộ điều khiển tự động khóa; Đảm bảo hoạt động an toàn của bộ thay đổi Tap Load

▶ Bộ điều khiển áp dụng các chip kiểm soát cấp công nghiệp, có độ tin cậy cao, khả năng chống can thiệp mạnh và có thể thích nghi với môi trường ngoài trời khắc nghiệt;

▶ Các tính năng chính của máy biến áp điều chỉnh điện áp cao được trang bị giao diện giao tiếp RS485, các tham số của bộ điều khiển có thể được xem và sửa đổi trong vòng 30 mét từ điểm cài đặt thông qua mô -đun giao tiếp không dây.

▶ Đám mây hoặc SM Thẻ điều khiển điều khiển từ xa cũng có thể được thêm vào.

● Sử dụng các điều kiện của máy biến áp điều chỉnh điện áp cao

▶ Độ cao: ≤ 2000m

▶ Nhiệt độ môi trường: -25 ° C ~+45 ° C

▶ Độ ẩm tương đối: ít hơn 90%

▶ Khả năng phòng ngừa ô nhiễm: Lớp LLL

▶ Độ nghiêng cài đặt: <2%

 Không có ô nhiễm hoặc phương tiện ăn mòn xung quanh thiết bị ảnh hưởng nghiêm trọng đến hiệu suất cách điện của nó và không có nguy cơ hỏa hoạn hoặc nổ ở nơi làm việc và không có rung động nghiêm trọng.

● Máy biến áp điều chỉnh điện áp cao đáp ứng các tiêu chuẩn

◆ Tiêu chuẩn thiết kế sản xuất

▶ JB8749-1998 Yêu cầu kỹ thuật chung cho bộ điều chỉnh điện áp

▶ GB1094-2013 Máy biến áp

▶ GB/T6451-2008 Các thông số và yêu cầu kỹ thuật cho các máy biến áp điện được ngâm ba pha oi

▶ Hướng dẫn lựa chọn các máy biến áp điện (GB/T17468-1998) GB10230-2007 ON Load Tap Changer

▶ Hướng dẫn cho việc áp dụng Bộ thay đổi Tap Load (GB/T1058-1989) O DL/T572-2010 0

◆ Tiêu chuẩn cơ bản để sử dụng

Điện áp điểm cài đặt của bộ điều chỉnh điện áp tự động dòng SVR đáp ứng các yêu cầu của tiêu chuẩn quốc gia GB/T12325-2008 cho độ lệch điện áp cung cấp điện: tổng các giá trị tuyệt đối của độ lệch dương và âm của điện áp nguồn điện là 35kV và trên không vượt quá 10% của điện áp; Độ lệch cho phép của điện áp nguồn ba pha từ 20kV trở xuống là + 7% điện áp định mức; Độ lệch cho phép của điện áp cung cấp năng lượng một pha 220V là+7% và -10% điện áp định mức.

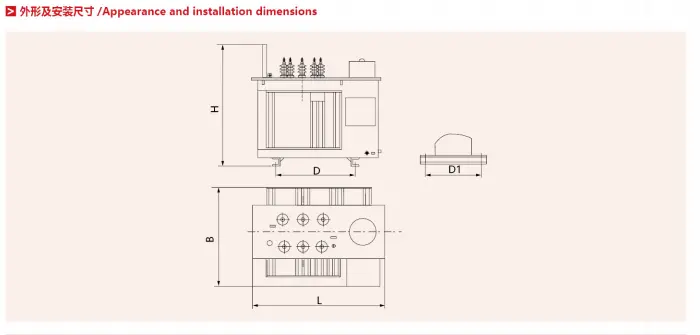

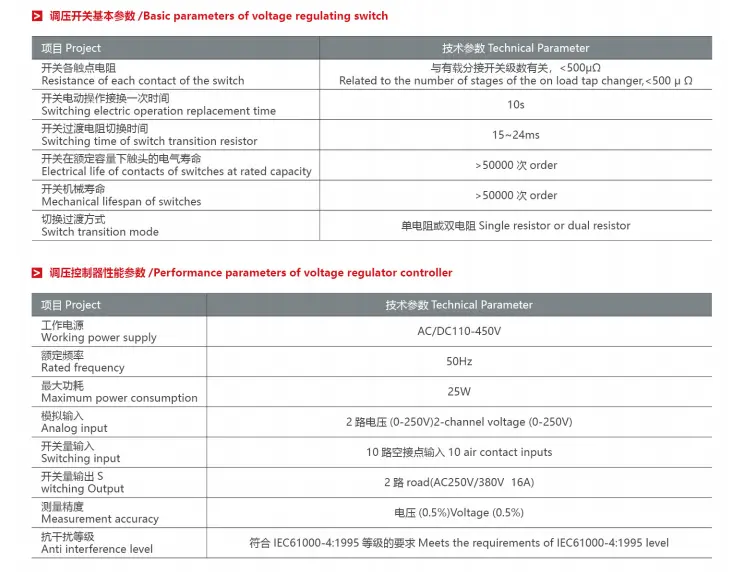

◆ Các thông số kỹ thuật của máy biến áp điều chỉnh điện áp cao SVR

● Loại SVR Hướng dẫn cài đặt máy biến áp điều chỉnh điện áp cao

1. Việc cài đặt sản phẩm là trách nhiệm của người dùng và nhà cung cấp có thể gửi nhân viên dịch vụ sau bán hàng đến Trang web để được hướng dẫn.

2. Sau khi thiết bị được đặt tại chỗ, nên sử dụng một dây nối đất để nối đất đa điểm. Điện trở nối đất không được vượt quá 4 ohms, và độ sâu của thân đất bị chôn vùi dưới lòng đất nên tuân thủ các yêu cầu nối đất của các quy định điện.

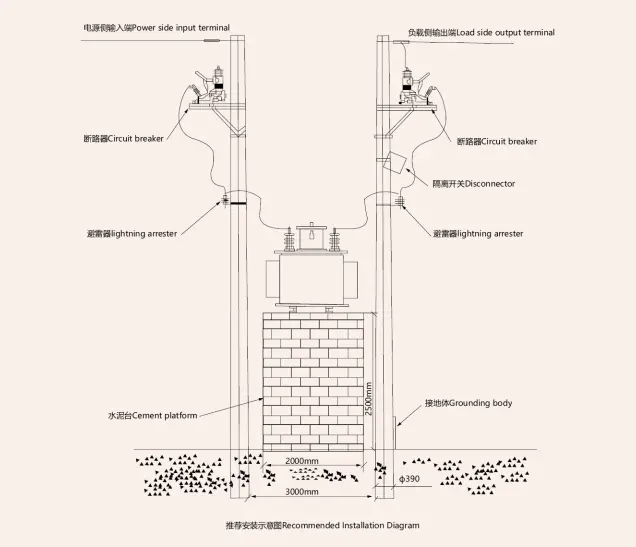

Sơ đồ tham chiếu cài đặt như sau:
