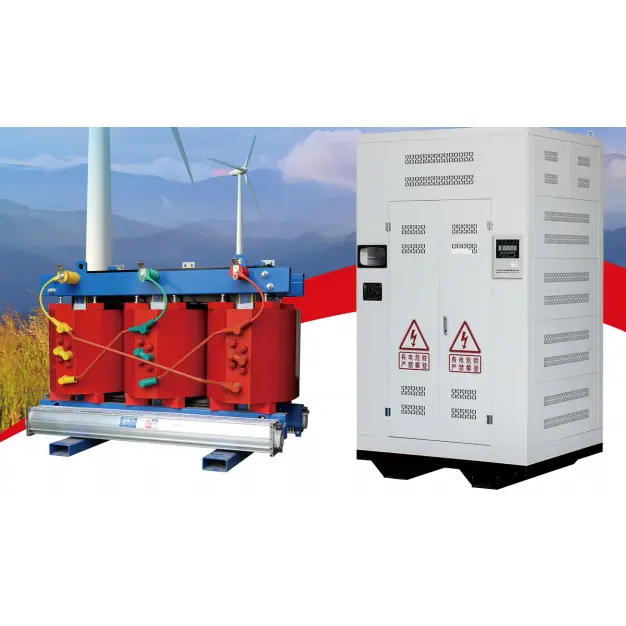

Bộ biến áp loại khô cách nhiệt

● Các thành phần của máy biến áp loại khô loại nhựa SCB10

◆ Lõi của máy biến áp loại khô cách nhiệt nhựa

Lõi sắt được làm bằng các tấm thép silicon cuộn lạnh chất lượng cao nhập khẩu, với cấu trúc khớp hoàn toàn nghiêng. Cột lõi được gắn với băng dính không dệt cấp F, và bề mặt của lõi sắt được gói gọn bằng nhựa epoxy để giảm mất tải, không tải và nhiễu lõi sắt, kẹp và ốc vít đã trải qua xử lý bề mặt đặc biệt để cải thiện hơn nữa chất lượng xuất hiện của sản phẩm.

◆ Cuộn dây điện áp thấp

Nhựa cách nhiệt cách nhiệt của máy biến áp khô của cuộn dây điện áp thấp áp dụng cấu trúc lá, giải quyết vấn đề về góc xoắn trục khi sử dụng cuộn dây, làm cho lượt cân bằng hơn. Đồng thời, cuộn dây áp dụng ống dẫn khí làm mát dọc trục, tăng cường khả năng tản nhiệt. Prepreg nhựa Epoxy TDMD được sử dụng giữa các lớp cuộn dây, và toàn bộ được chữa khỏi và hình thành.

S

Cuộn dây điện áp cao là chân không bằng nhựa epoxy với chất làm đầy, làm giảm đáng kể lượng phóng điện cục bộ và cải thiện cường độ điện của cuộn dây. Các bức tường bên trong và bên ngoài của cuộn dây được nộp bằng các tấm lưới sợi thủy tinh, tăng cường sức mạnh cơ học của cuộn dây và cải thiện khả năng của sản phẩm để chống lại các mạch ngắn đột ngột, coll không bao giờ nứt.

◆ Quy trình sản xuất

Cuộn dây loại nhựa SCB10 loại máy biến áp khô cách nhiệt là vết thương trên một máy uốn lượn có độ chính xác cao và cuộn dây điện áp thấp áp dụng cấu trúc cuộn dây. Khi dung lượng máy biến áp lớn, có ống thông gió. Sau khi kết thúc cuộn dây, sấy chân không được thực hiện, và toàn bộ quá trình rót và bảo dưỡng được vận hành hoàn toàn theo các yêu cầu của quy trình, tất cả các quy trình cần được theo dõi và điều chỉnh nghiêm ngặt theo tình huống. Quá trình sản xuất chính xác để đổ đảm bảo rằng cuộn dây không có bong bóng hoặc khoảng trống, dẫn đến hoạt động chất lượng cao của máy biến áp.

◆ Hệ thống kiểm soát nhiệt độ và hệ thống làm mát không khí

Quạt làm mát thổi dòng chảy chéo được áp dụng, có đặc điểm của nhiễu thấp, áp suất không khí cao và vẻ ngoài đẹp, tăng cường khả năng quá tải của loại nhựa SCB10 cách điện cách cách ly.

◆ Bảo vệ vỏ và thanh cái đầu ra

Vỏ bảo vệ cung cấp bảo vệ an toàn hơn nữa cho máy biến áp, với mức độ bảo vệ của IP20, LP23, v.v., vật liệu vỏ bao gồm tấm thép cán lạnh, tấm thép không gỉ, v.v., cho người dùng lựa chọn, các đường đi điện áp thấp sử dụng thanh chuẩn, cả hai bên và các đường đi trên cùng có thể được sử dụng và các phương pháp đi ra đặc biệt cũng có thể được thiết kế cho người dùng.

◆ Phương pháp dòng gửi máy biến áp

Các đường đi thông thường, thanh buscom kín và các đường đi bên tiêu chuẩn có thể được sản xuất theo các hình thức giao diện khác nhau và các phương thức gửi đi đặc biệt cũng có thể được thiết kế theo yêu cầu của người dùng.

◆ Các tiêu chuẩn & tham số liên quan

GBT10228-2015.GB1094.11-2007

JBT10088-2004, GB4208-1993

Điện áp cao được xếp hạng: 10 (11,10,5,6,6,6,3,6) kV

Điện áp thấp định mức: 0,4kV

Nhóm kết nối: Dyn11 hoặc Yyno

Phạm vi vòi điện áp cao: + 5 hoặc + 2x2,5%

Mức cách nhiệt: LL75AC35/LI0AC5

Tần suất: 50Hz

S

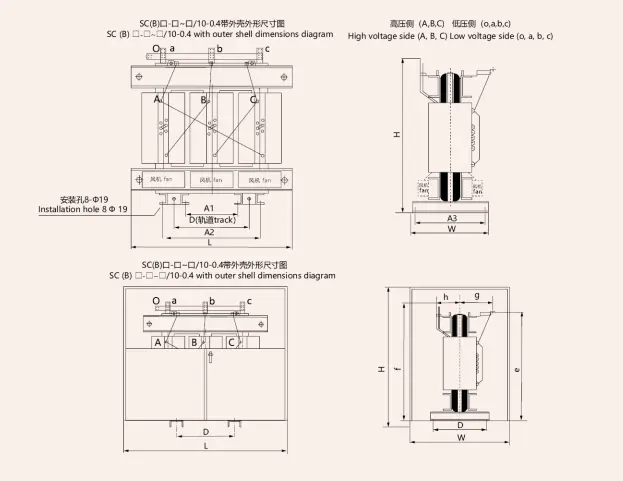

◆ Các thông số kỹ thuật của bộ biến áp loại nhựa cách nhiệt loại 10kV SCB10
