Cấu trúc AIS

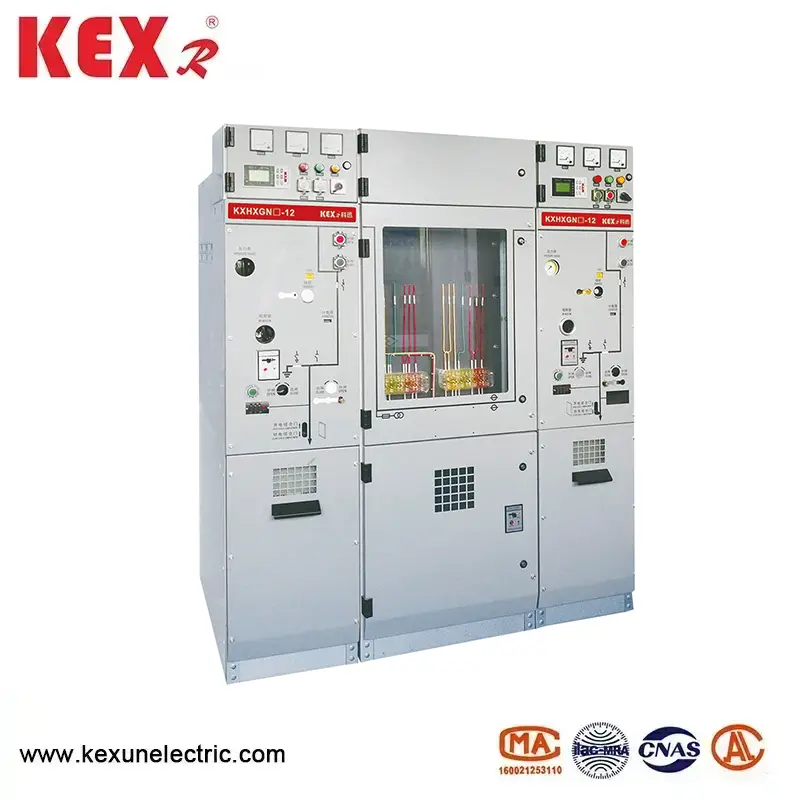

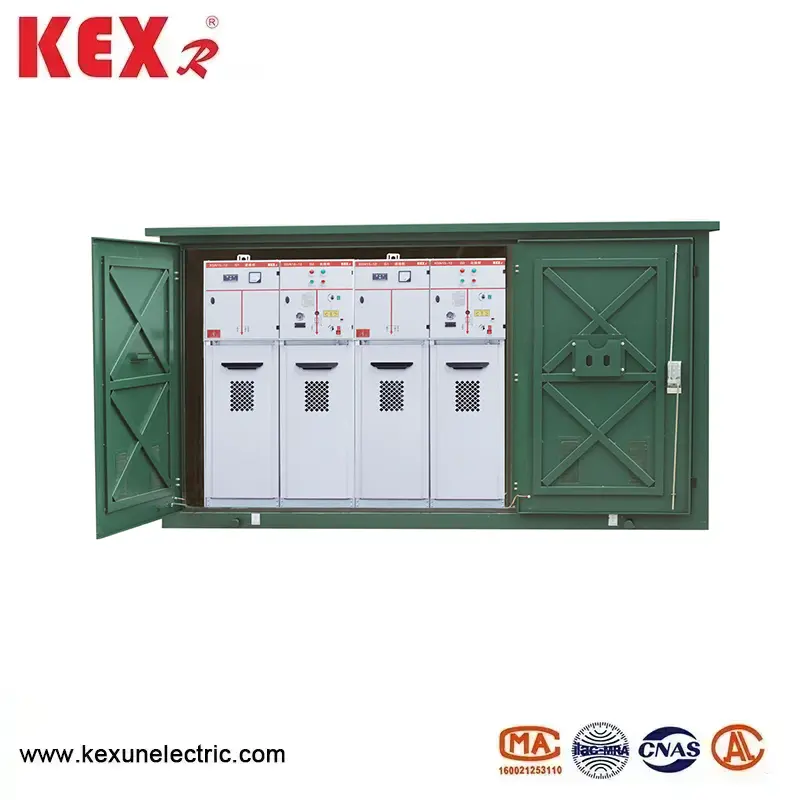

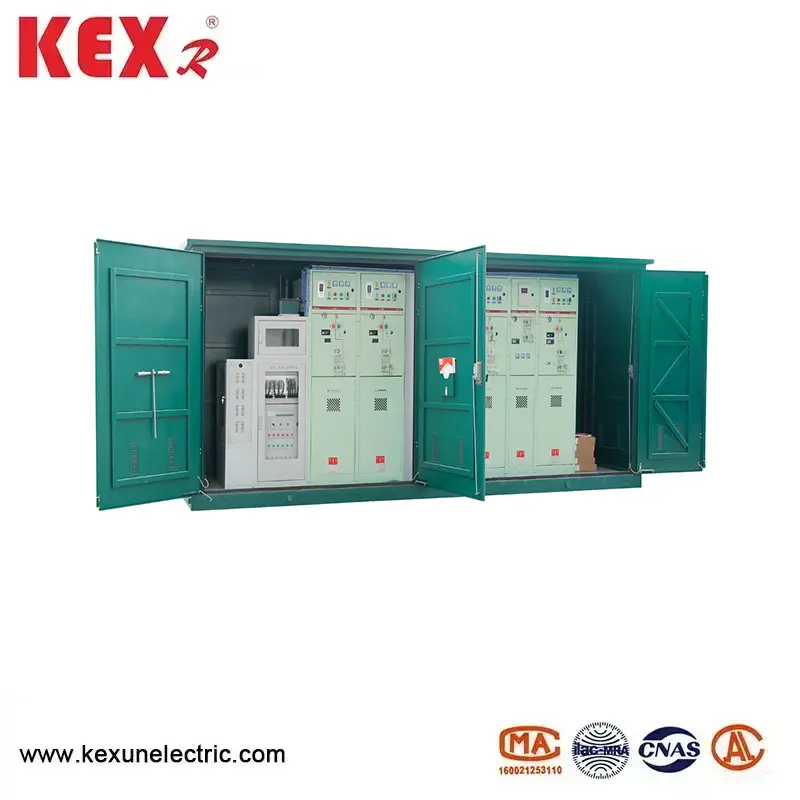

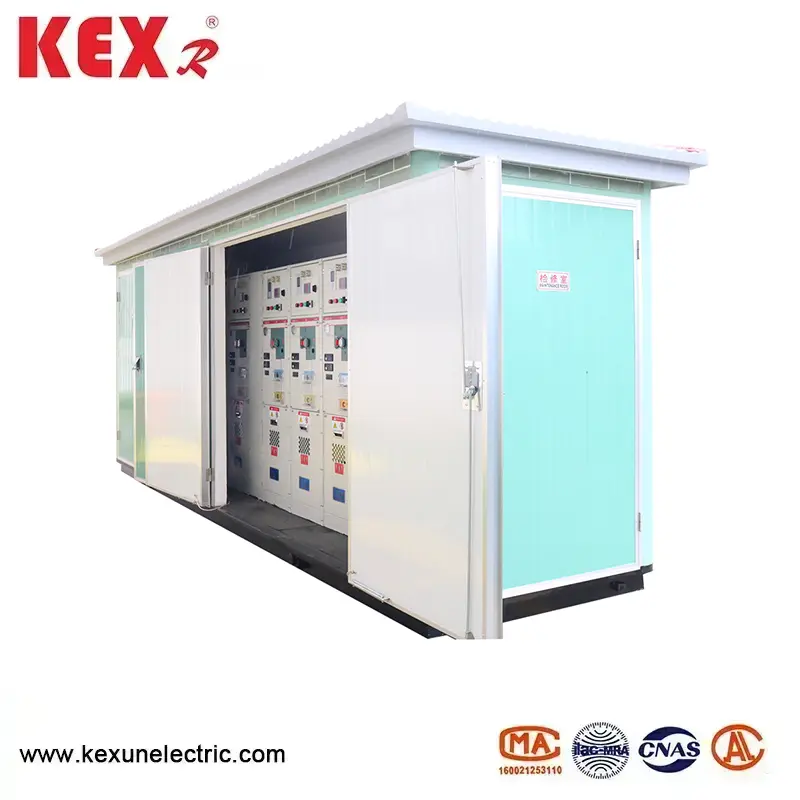

KXHXGN-12 loại thiết bị đóng cắt AIS loại được sản xuất bởi KEXR, nhà cung cấp thiết bị phân phối và truyền tải điện ở Trung Quốc, là một tủ mạng cách cách nhiệt 12kV (C-GIS) với khí bảo vệ môi trường (như không khí khô, nitơ hoặc khí hỗn hợp) là môi trường cách nhiệt của nguồn cung cấp mạng và cung cấp điện.
Mô hình: KXHXGN-12
Thương hiệu Kexr Kexr

Gửi yêu cầu

Mô tả Sản phẩm

● Tính năng chính của thiết bị đóng cắt AIS

(1) Ưu điểm bảo vệ môi trường

◆ Các SFGA miễn phí: Thiết bị đóng cắt AIS áp dụng không khí khô, nitơ hoặc khí bảo vệ môi trường mới (như G, Airplus®, v.v.) được sử dụng, phù hợp với các quy định của EU F-GAS và chính sách "carbon kép" của Trung Quốc.

◆ Phát xạ carbon thấp: So với tủ mạng vòng SF, GWP (tiềm năng nóng lên toàn cầu) tiếp cận bằng không.

(2) Thiết kế kết cấu

◆ Thiết kế mô -đun: Đơn vị thiết bị chuyển đổi AIS của dòng đến, đường đi, đo sáng và PT có thể được mở rộng.

◆ Cấu trúc kèm theo: Mức độ bảo vệ của thiết bị đóng cắt AIS đạt IP67, không chống bụi, chống ẩm và chống ngưng, phù hợp cho môi trường khắc nghiệt.

◆ Kích thước nhỏ gọn: Nó tiết kiệm không gian so với tủ mạng AIS Ring và thân thiện với môi trường hơn so với SF₆ GIS truyền thống.

(3) Các lựa chọn thông minh

Giám sát thông minh (như DTU, đo nhiệt độ trực tuyến, giám sát phóng điện một phần, v.v.) có thể được chọn để hỗ trợ truy cập Internet of Things (IoT) và nhận ra hoạt động và bảo trì từ xa.

● Các thông số kỹ thuật của thiết bị đóng cắt AIS

◆ Nội các bộ ngắt mạch

Mục				Đơn vị	Dữ liệu
Điện áp định mức				KV	12
Tần số định mức				Hz	50
Xếp hạng cấp cách điện	Tần suất làm việc 1 phút chịu được Điện áp		Đến giai đoạn đến pha	KV	42
			Phá vỡ		48
	Áp lực ánh sáng chịu được điện áp （Đỉnh）		Đến giai đoạn đến pha	KV	75
			Phá vỡ		85
	Tần số điện 1 phút chịu được điện áp của mạch phụ/điều khiển (đến mặt đất)			KV	2
Xếp hạng hiện tại				A	630
Xếp hạng ngắn hạn chịu được hiện tại （giá trị ảo）			Công tắc mạch chính/tiếp đất	các	25/4s
			Mạch nối	các	21,7/4S
Đỉnh định mức chịu được dòng điện			Công tắc mạch chính/tiếp đất	các	63
			Mạch nối	các	54.5
Xếp hạng ngắn mạch điện và thời gian				ka/thời gian	25/30
Dòng đóng ngắn mạch được xếp hạng (Đỉnh)				các	63
Dòng điện sạc cáp định mức				A	25
Trình tự hoạt động được đánh giá của bộ ngắt O-0.3S-Co-180S-Co
Cuộc sống công nghệ		Breaker /ngắt kết nối		Thời gian	10000/3000
Bằng IP		Hộp kín			IP67
		Vỏ swichgear			IP4X
Áp suất khí		Mức sạc khí định mức (20, áp suất đo)		MPA	0.02
		Mức độ kết quả của khí tối thiểu (20, áp suất đo)		MPA	0
Hiệu suất niêm phong,		Tỷ lệ rò rỉ hàng năm		%/Năm	≤0,05

◆ Nội các công tắc tải

Mục			Đơn vị	Dữ liệu
Điện áp định mức			KV	12
Tần số định mức			Hz	50
Xếp hạng cấp cách điện	Tần suất làm việc 1 phút chịu được Điện áp		KV

	Áp lực ánh sáng chịu được điện áp （Đỉnh）		KV

	Tần số điện 1 phút chịu được điện áp của mạch phụ/điều khiển (đến mặt đất)		KV	2
Xếp hạng hiện tại			A	630
Xếp hạng ngắn hạn chịu được hiện tại （giá trị ảo）		Công tắc mạch chính/tiếp đất	Các	25/4s
		Mạch nối	Các	21,7/4S
Đỉnh định mức chịu được dòng điện		Công tắc mạch chính/tiếp đất	Các	63
		Mạch nối	Các	54.5
Dòng đóng ngắn mạch được xếp hạng (Đỉnh)		Công tắc tải/công tắc tiếp đất	Các	63
Xếp hạng tải hoạt động làm gián đoạn dòng điện			A	630
Dòng điện bị gián đoạn vòng kín được xếp hạng			A	630
5% Xếp hạng tải hoạt động làm gián đoạn dòng điện			A	31.5
Dòng điện sạc cáp định mức			A	10
Thời gian ngắt tải hoạt động được xếp hạng			Thời gian	100
Lỗi mặt đất phá vỡ hiện tại			A/thời gian	31,5/10
Dòng sạc của các đường và cáp bị ngắt kết nối trong điều kiện lỗi mặt đất.			A/thời gian	17,4/10
Cuộc sống công nghệ	Breaker /ngắt kết nối		A/thời gian	10000/3000
Bằng IP	Hộp kín			IP67
	Vỏ swichgear			IP4X
Áp suất khí	Mức sạc khí định mức (20, áp suất đo)		MPA	0.02
	Mức độ kết quả của khí tối thiểu (20, áp suất đo)		MPA	0
Hiệu suất niêm phong,	Tỷ lệ rò rỉ hàng năm		%/Năm	≤0,05

● Tiêu chuẩn thực hiện của thiết bị đóng cắt AIS

◆ Các yêu cầu kỹ thuật phổ biến của các tiêu chuẩn GB/T 1022 cho thiết bị đóng cắt và điều khiển điện áp cao. ◆ GB/T39063640.5KV thiết bị thiết bị điều khiển và thiết bị điều khiển AC Gạc AC.

◆ GB/T1985 Công tắc cách ly AC điện áp cao và công tắc nối đất

◆ GB/T38043.6-40.5KV Công tắc tải điện áp cao AC

◆ Bộ ngắt mạch AC điện áp cao GB/T1984

◆ Mã IP GB/T4208 của cấp độ bảo vệ vỏ

◆ Đo lường phóng điện một phần GB/T7354

◆ GB/T311.1 Phối hợp cách điện Phần 1: Định nghĩa, Nguyên tắc và Quy tắc

● Sử dụng các điều kiện của thiết bị đóng cắt AIS

◆ Nhiệt độ tối đa: +45 độ C.

◆ Nhiệt độ tối thiểu: -25 độ C.

◆ Nhiệt độ tối đa: (trung bình 24 giờ) +35 độ Celsius;

◆ Độ ẩm tương đối trung bình tối đa (24 giờ 1: ≤ 95%; độ cao: ≤ 1500m; Công suất địa chấn: 8 độ;

◆ Không khí xung quanh rõ ràng không nên bị ô nhiễm bởi khí đốt và hơi nước có thể ăn được.

◆ Không có nơi rung động bạo lực thường xuyên, và thiết kế khắc nghiệt dưới các bộ phận khắc nghiệt đáp ứng tất cả các loại yêu cầu.

◆ Khi nó được sử dụng trong điều kiện môi trường bình thường ngoài GB/T3906, người dùng sẽ thương lượng với KEXR

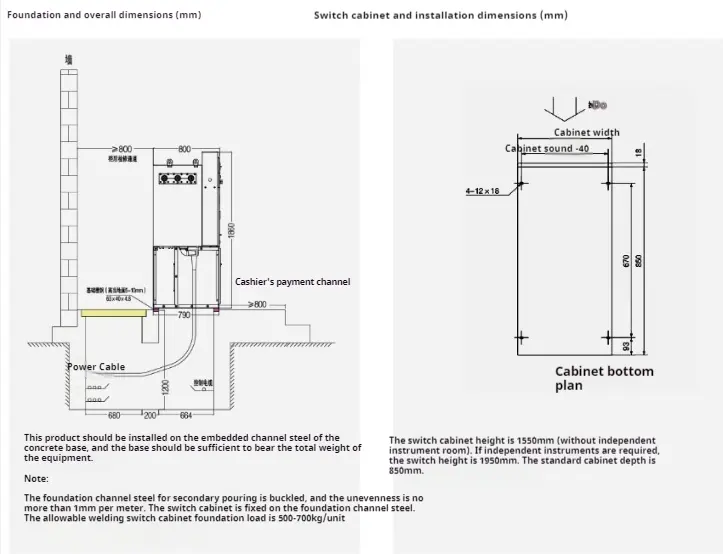

● Hướng dẫn cài đặt

Ais Switchgear
