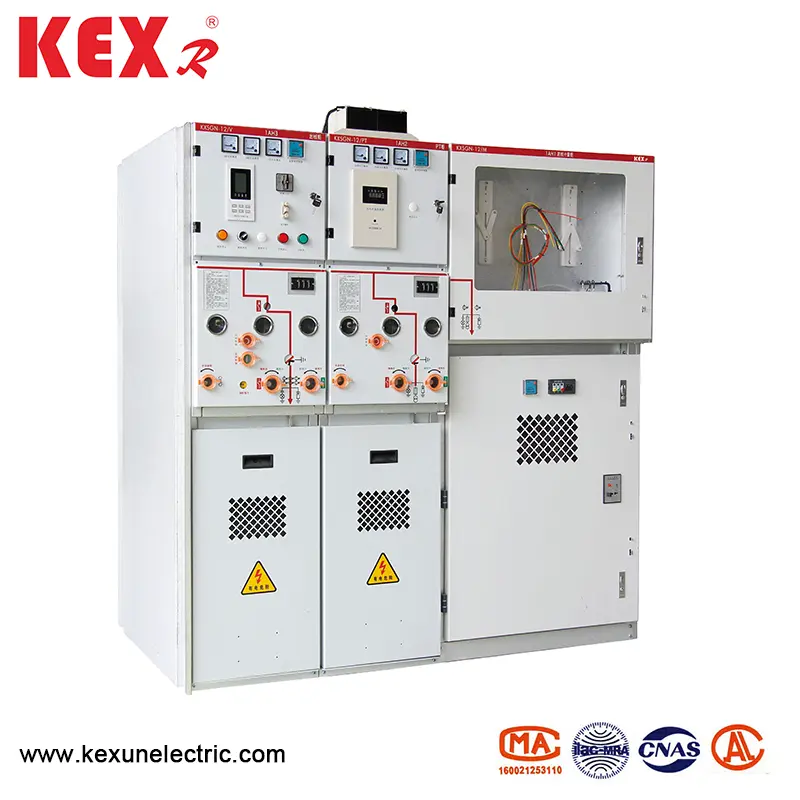

Tủ mạng điện áp cao

Kexun là nhà sản xuất chuyên về tủ mạng điện áp cao ở Trung Quốc.
Các sản phẩm bán chạy nhất của nó KXSGN-12-SIS3 là một thiết bị đóng cắt bằng cách nhiệt chắc chắn. Nó áp dụng mô-đun, kín hoàn toàn, cách nhiệt hoàn toàn và cấu trúc kín kim loại đầy đủ. Bề mặt được phủ lớp che chắn dẫn điện hoặc bán dẫn, có thể trực tiếp và đáng tin cậy.
Mô hình: KXSGN-12-SIS3
Thương hiệu: Kexr

Gửi yêu cầu

Mô tả Sản phẩm

● Tính năng thiết kế

▶ Mô -đun bộ ngắt và công tắc tải của bộ ngắt chân không được gói gọn bằng nhựa epoxy. Mạch chính tích hợp mô-đun với ngắt kết nối ba trạm thủ công và điện.

▶ Mô-đun bộ ngắt mạch ngắt chân không có khả năng mở và đóng dòng điện ngắn mạch.

▶ Có một gãy xương có thể nhìn thấy ở vị trí nối đất của bộ ngắt kết nối ba trạm, và bộ ngắt kết nối và công tắc nối đất có thể nhanh chóng mở và đóng dòng điện ngắn mạch.

▶ Hộp không khí cách điện nhựa Epoxy được niêm phong bằng công tắc cách ly ba trạm có thể điều áp không khí khô bằng 0,04MPa. Nó được trang bị một đồng hồ đo áp suất để theo dõi áp suất bên trong trực tuyến để ngăn chặn rò rỉ và ngoại hình, và để bảo vệ công tắc cách ly và công tắc nối đất.

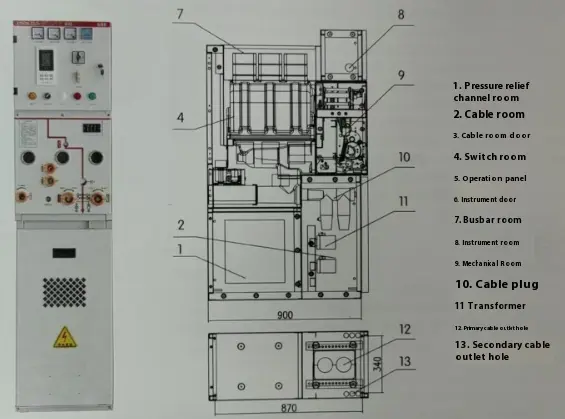

● Kích thước cấu trúc

High Voltage Ring Network Cabinet

● Bản vẽ kích thước bị cô lập trên

Kế hoạch	Chiều rộng tủ	Độ sâu tủ	Chiều cao tủ	Đường viền trên cao
PT dòng đến	450	900	1600	Đào sâu 260
Đến và phác thảo	425	900	1600	Đào sâu 260
Công tắc kết nối	425	900	1600	Đào sâu 260
Phân lập kết nối	425	900	1600	Đào sâu 260
Thánh xe nâng	425	900	1600	Đào sâu 260
Đo lường truyền thống	750	900	1600	Đào sâu 260
Đo nhỏ gọn	425	900	1600	Đào sâu 260
Nguồn điện PT	450	900	1600	Đào sâu 260
Trạm cơ sở kiểm soát và bảo vệ	425	900	1600	Đào sâu 260

● Bảng tham số kỹ thuật

◆ Thông số kỹ thuật ngắt

Mục		Đơn vị	Dữ liệu
Điện áp định mức		KV	12
Tần số định mức		Hz	50
Mức cách nhiệt định mức	Tần số làm việc 1m chịu được điện áp	KV	42
	Lightning Impulse chịu được điện áp	KV	75
Xếp hạng hiện tại		A	630	1250
Xếp hạng ngắn mạch phá vỡ dòng điện （1SC）		Các	20 35	31.5
Dòng điện đóng ngắn mạch được xếp hạng （Đỉnh）		Các	50 63	80
Đỉnh định mức chịu được dòng điện		Các	50 63	80
Đánh giá ngắn hạn chịu được hiện tại		Các	20 25	31.5
Xếp hạng thời gian phá vỡ thời gian phá vỡ thời gian hiện tại		Thời gian	30	30
Xếp hạng thời gian ngắn thời gian hiện tại		S	4
Trình tự hoạt động được đánh giá	Tự động lấy lại		Off-0.3S-Onoff-180-Offoff
	Không tự động tái tạo		Off-0.3S-Onoff-180-Offoff
Cuộc sống cơ học		Thời gian	3000
Xếp hạng phá vỡ hiện tại của ngân hàng tụ điện đơn		A	630
Xếp hạng Phá vỡ dòng điện của B đến B Ngân hàng Tụ điện		A	400

◆ Thông số kỹ thuật của công tắc tải (đơn vị C)

Mục	Đơn vị	Dữ liệu
Xếp hạng hiện tại	A	630
Xếp hạng ngắn mạch ngắn dòng điện	Các	50
Xếp hạng ngắn hạn chịu được hiện tại	Ka/s	20/4
Công tắc tải tuổi thọ cơ học	Thời gian	10000
Tải công tắc tuổi thọ điện	Thời gian	10000

◆ Thông số kỹ thuật của công tắc tải (đơn vị C)

Mục	Đơn vị	Dữ liệu
Xếp hạng hiện tại	A	125
Xếp hạng ngắn mạch ngắn dòng điện	Các	31.5
Dòng điện đóng ngắn mạch được xếp hạng	Các	80
Xếp qua bàn giao hiện tại	A	3150

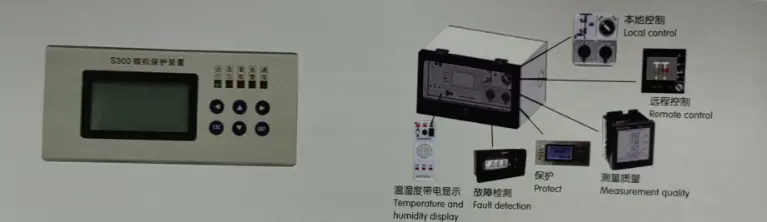

● Thiết bị đầu cuối thông minh của tủ mạng điện áp cao

High Voltage Ring Network Cabinet

Dòng KXSGN-12-SIS3 của Nội các mạng điện áp cao áp dụng thiết bị đầu cuối bảo vệ thông minh đa chức năng, đây là thế hệ mới của thiết bị thiết bị đầu cuối hoạt động và bảo vệ đa chức năng được phát triển bởi KEXR, tích hợp kiểm soát vận hành thông minh, mô phỏng mạch chính, bảo vệ chuyển tiếp theo dõi và điều khiển độ ẩm. Sự xuất hiện của nó là tinh tế và đẹp mắt, giúp đơn giản hóa bảng điều khiển tủ chuyển đổi, làm giảm khối lượng tổng thể của tủ cách nhiệt rắn, cải thiện hiệu quả hiệu quả lắp đặt bên ngoài và cải thiện chất lượng của thiết bị đóng cắt.

Thẻ nóng: Nội các mạng điện áp cao, Nhà máy Trung Quốc, Kexun Điện, Thiết bị truyền tải điện
