Tất cả các tủ khí cách nhiệt kín

● Điều kiện sử dụng

KXMR6-12 Loại tất cả các tủ khí cách nhiệt kín đều phù hợp cho các môi trường khác nhau như nhiệt độ cao và thấp (+40 ℃ ~ -40), độ ẩm, bụi, ô nhiễm muối, mỏ và độ cao (1000m), ngâm trong nước ngắn hạn trong vòng 24 giờ không ảnh hưởng đến việc sử dụng.

Lưu ý: Nếu độ cao cao hơn, vui lòng chỉ ra độ cao cụ thể.

● Tính năng sản phẩm

▶ KXRM6-12 Tất cả các tủ khí cách điện kèm theo sử dụng khí SF6 làm môi trường dập tắt và cách nhiệt.

▶ Nội các được niêm phong hoàn toàn và cách nhiệt; Busbar, công tắc và các bộ phận trực tiếp được đặt hoàn toàn trong vỏ thép không gỉ.

▶ Khoang chứa đầy khí SF6 1.4bar và mức độ bảo vệ đạt đến IP67: Toàn bộ thiết bị chuyển đổi hoàn toàn không bị ảnh hưởng bởi các điều kiện môi trường bên ngoài, có thể đảm bảo hoạt động bình thường của công tắc ngay cả trong các trường hợp cực đoan như ngâm nước ngắn hạn và sản phẩm không được bảo trì suốt đời.

▶ Nội các có một thiết bị lồng vào nhau "năm phòng ngừa" hoàn hảo, giúp loại bỏ hoàn toàn các lỗi hoạt động có thể có của nhân sự và thiết bị do sai lầm của con người.

▶ Tất cả các tủ đều có các kênh giảm áp lực an toàn đáng tin cậy, có thể đảm bảo sự an toàn cá nhân của các nhà khai thác ngay cả trong các trường hợp cực đoan.

▶ Nội các được chia thành hai loại: kết hợp đơn vị cố định và kết hợp đơn vị có thể mở rộng.

▶ Kích thước của tủ khí cách nhiệt KXRM6-12 đều thuận tiện để cài đặt, và nó có thể phù hợp cho những nơi có không gian hẹp và điều kiện môi trường kém.

▶ Nội các có thể được trang bị các thiết bị điện, điều khiển từ xa và giám sát theo nhu cầu khác nhau của người dùng.

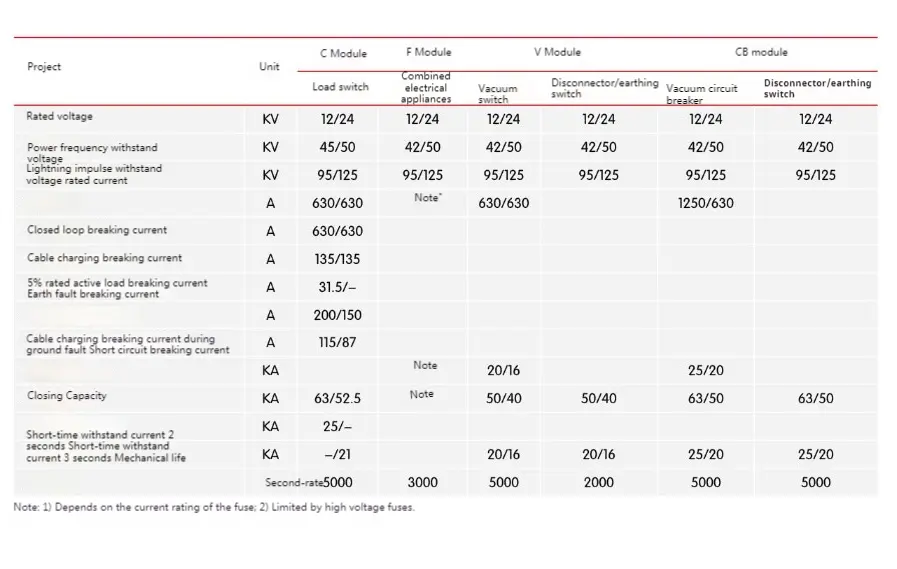

● Tham số kỹ thuật

● Bảo vệ máy biến áp và đường dây

KXRM6-12 Tất cả các loại kết hợp bộ phận khí cách nhiệt được bao bọc cung cấp hai chế độ bảo vệ biến áp, cụ thể là thiết bị kết hợp cầu chì công tắc tải và bộ ngắt mạch với bảo vệ rơle.

1.Transformer Protection là sự kết hợp của cầu chì và công tắc tải điện áp cao giới hạn hiện tại. Phòng cầu chì sẽ được lắp đặt phía sau một bao vây bị khóa riêng nằm ở phía trước của thiết bị. Công tắc tải sử dụng cơ chế lưu trữ năng lượng lò xo, có thể được kích hoạt bởi tiền đạo cầu chì.

2. Theo thứ tự để tạo điều kiện cho việc thay thế cầu chì, tay cầm vận hành có thể được sử dụng để loại bỏ nắp cuối của buồng cầu chì. Cơ chế vấp ngã của cầu chì được đặt trước, đảm bảo hiệu suất chống thấm của toàn bộ hệ thống.

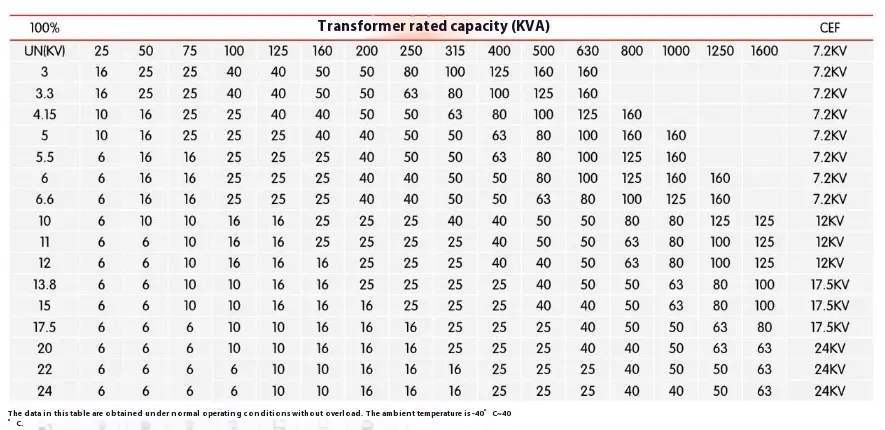

● Bảng so sánh cầu chì và máy biến áp

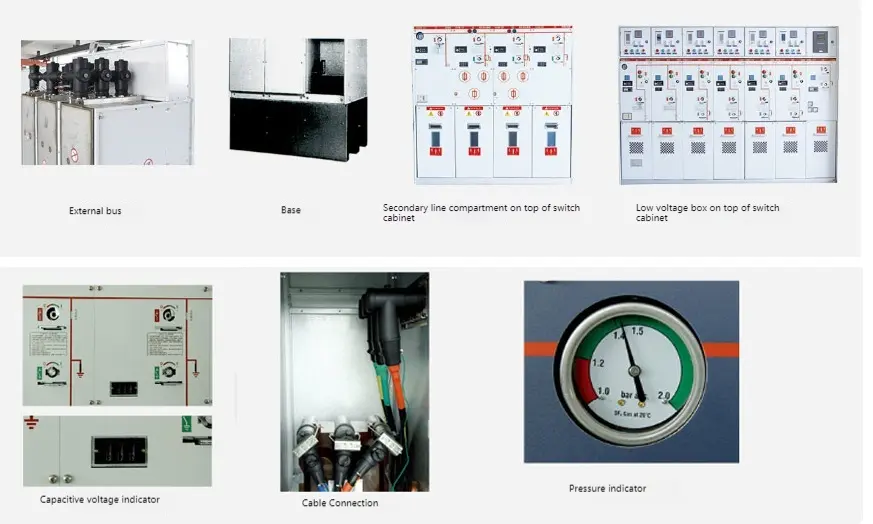

● Phụ kiện tùy chọn

◆ Liên hệ phụ trợ

Tất cả các công tắc tải và bộ ngắt mạch có thể được trang bị vị trí chuyển đổi 2NO+2NC. Một cuộn dây đi song song (AC hoặc DC) có thể được cài đặt trên công tắc biến áp và bộ ngắt mạch và thành phần điều khiển điện áp thấp được đặt phía sau bảng điều khiển phía trước.

◆ Chỉ định điện áp

Chỉ báo điện áp điện dung cho thấy có phải sạc ống được sạc hay không, và ổ cắm trên nó có thể được sử dụng cho pha hạt nhân.

◆ Chỉ báo lỗi ngắn mạch và mặt đất

Để tạo điều kiện cho vị trí lỗi, mô -đun chuyển đổi cáp có thể được trang bị các chỉ báo lỗi ngắn mạch và nối đất để phát hiện lỗi đơn giản.

◆ Hoạt động điện

Đây là một sơ đồ tiêu chuẩn cho cơ chế vận hành thủ công của đơn vị chuyển đổi cáp và đơn vị máy biến áp. Bạn cũng có thể chọn cài đặt một cơ chế vận hành điện. Công tắc cáp, bộ ngắt mạch chân không và công tắc nối đất đều được vận hành bởi các cơ chế nằm phía sau bảng điều khiển phía trước. Tất cả các công tắc và bộ ngắt mạch có thể được vận hành bằng cách vận hành tay cầm (cấu hình tiêu chuẩn) hoặc có thể được trang bị cơ chế vận hành động cơ (phụ kiện). Tuy nhiên, công tắc nối đất chỉ có thể được vận hành bằng tay và một cơ chế có khả năng đóng dòng lỗi được cấu hình.

◆ Cáp

Ống lót tiêu chuẩn theo DIN47636 được lắp đặt. Tất cả các ống lót có cùng chiều cao từ mặt đất và được bảo vệ bởi tấm bìa phòng cáp. Một số tấm nắp có thể được lồng vào nhau với công tắc nối đất và các tấm nắp phòng cáp đôi đặc biệt cũng có thể được sử dụng cho các đường đến cáp kép.

◆ Chỉ số áp lực

Thường được trang bị một chỉ báo áp suất, được hình thành bởi một đồng hồ đo áp suất. Ngoài ra, tiếp xúc điện có thể được cung cấp để chỉ ra việc giảm áp suất.

◆ Khóa khóa

Khóa khóa cho bộ ngắt mạch, công tắc tải và công tắc nối đất có thể được cài đặt. Nó có thể được trang bị khóa bán xen kẽ khóa, phù hợp cho bộ ngắt mạch, công tắc tải và công tắc nối đất.

◆ Nhiệm vụ

Tất cả các đơn vị mạng vòng có thể được trang bị các bộ khởi động hồ quang. Khi arcing xảy ra bên trong, các bộ khởi động ARC sẽ tự động đóng trên ống lót đến, bao gồm các mô -đun D, ​​DE và V và tất cả các mô -đun cáp có thể được trang bị một bộ khởi động ARC. Họ phải đặt hàng với thiết bị và không thể thay đổi nó. Hành động của bình chữa cháy có thể được chỉ định bằng phương pháp này và các tiếp xúc điện trong tủ SF6 được kết nối với thiết bị đầu cuối phía sau bảng điều khiển phía trước.

● Mô tả chương trình

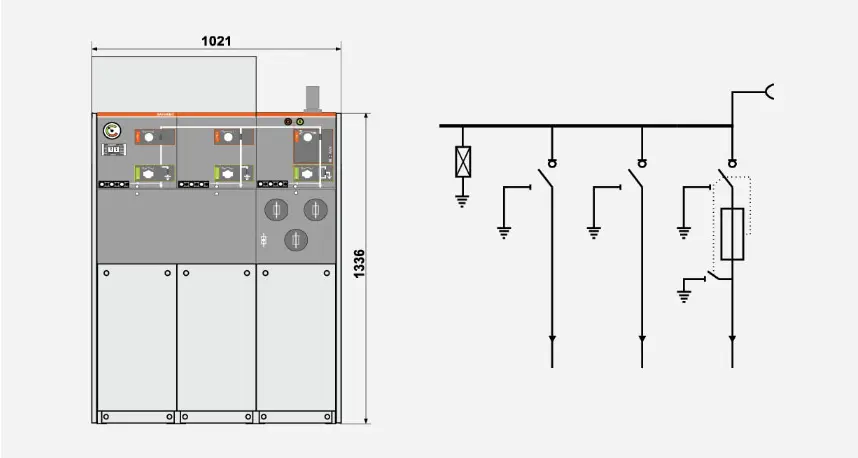

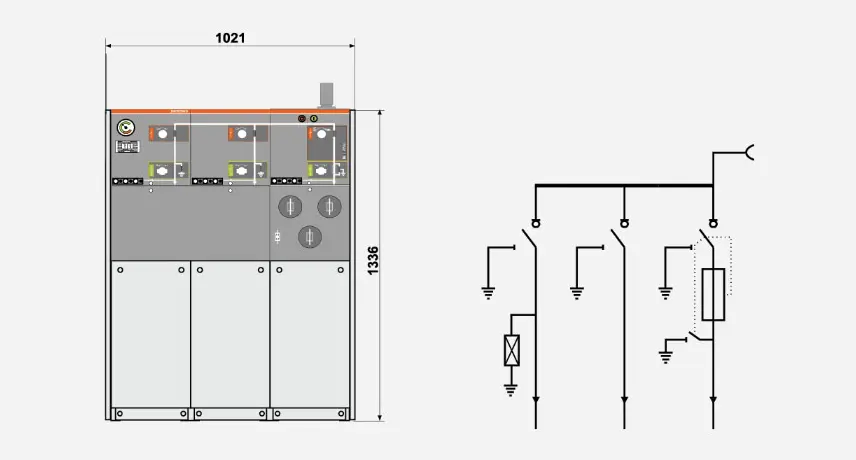

◆ Sơ đồ 1 SA+CCF+

Cài đặt Lightning Arrester trên xe buýt và để nó để mở rộng.

Lưu ý: Số lượng đơn vị chuyển đổi không được nhỏ hơn 3.

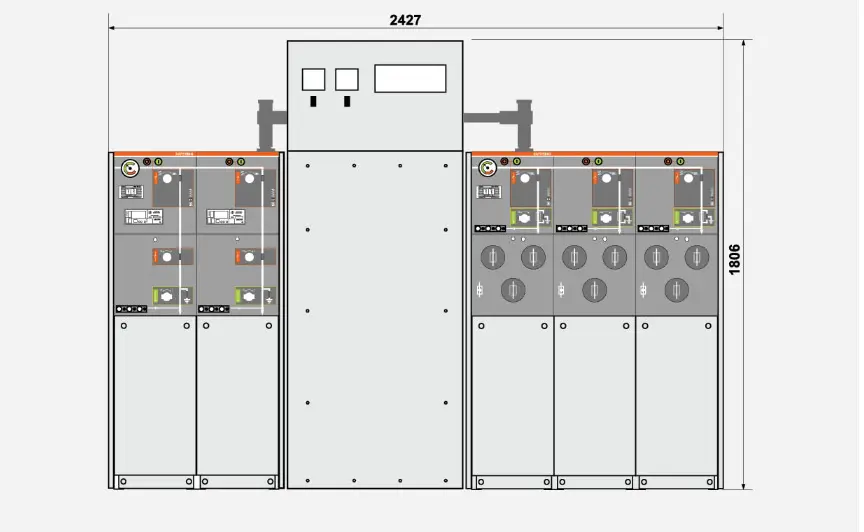

◆ Sơ đồ 2 CCF+

Cài đặt Lightning Arrester vào dòng đến và mở rộng dự trữ.

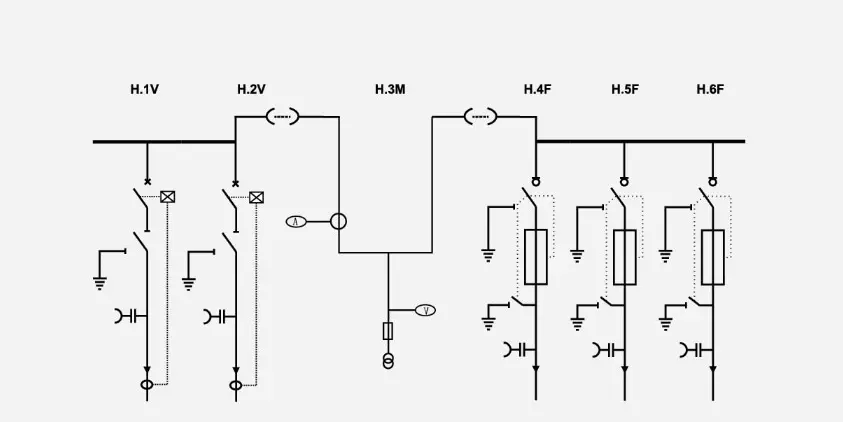

◆ Sơ đồ 3 W+M+FFF

Tính toán bên áp suất cao
