Đơn vị chính của vòng hexafluoride

● Ứng dụng chính

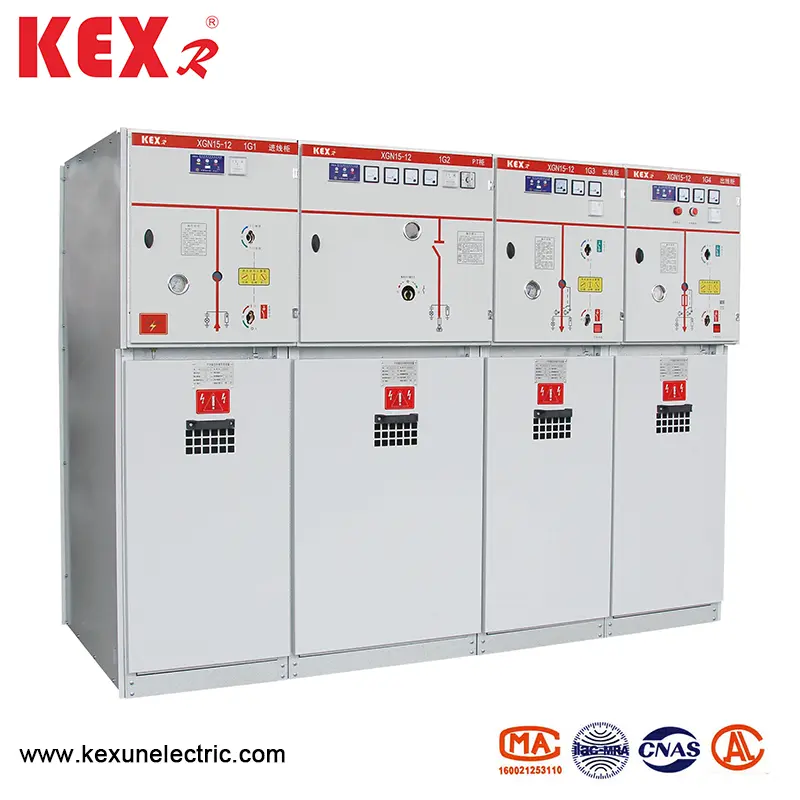

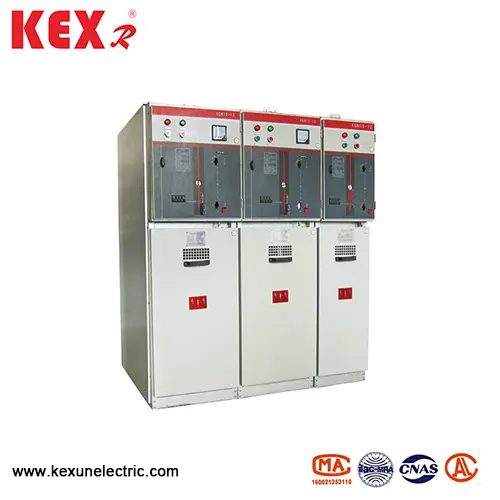

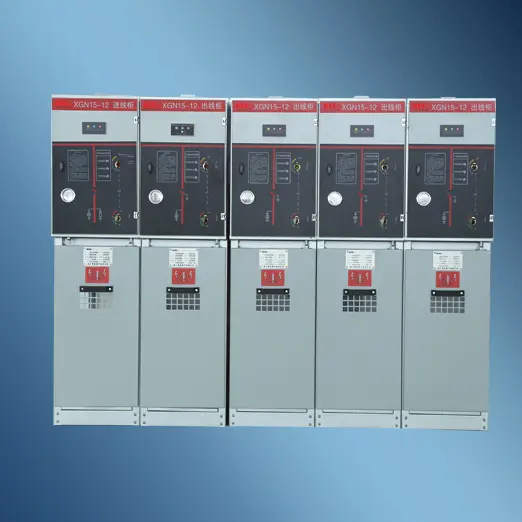

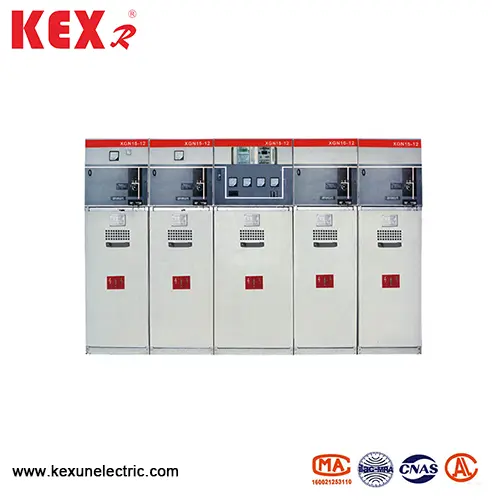

XGN15-12 Loại Hexafluoride Đơn vị chính phù hợp với các hệ thống điện AC 50Hz và 12kV, được sử dụng rộng rãi trong các mạng lưới cáp công nghiệp và dân dụng và các dự án thiết bị đầu cuối cung cấp điện, đặc biệt phù hợp cho khu dân cư đô thị, các trạm biến áp nhỏ, các nhà máy tiếp cận công nghiệp, trung tâm mua sắm, Sân bay.

● Điều kiện sử dụng

▶ Độ cao: 1000 m. (Nếu có các yêu cầu đặc biệt, vui lòng cho biết chúng khi đặt hàng)

▶ Nhiệt độ môi trường: -25 ~ 40

▶ Độ ẩm tương đối trung bình hàng ngày ：95%

▶ Độ ẩm tương đối trung bình hàng tháng ：90%;

▶ Mức độ chống sốc ： 8 độ

▶ Đặt không có rung động bạo lực, tác động, lửa, ăn mòn hóa học và nổ.

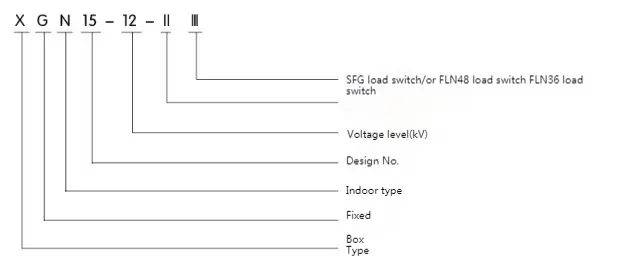

● Mô hình và ý nghĩa

● Tiêu chí đáp ứng

XGN15-12 Loại Hexafluoride Đơn vị chính Đáp ứng các tiêu chí sau:

IEC298 · IEC265 · IECL29 · IEC694 · IEC420 · IEC56 · IEC529 · IEC932 · GB3804 · GB3906 · GB11022

● Thông số kỹ thuật và kích thước

● Cấu trúc và các thành phần cơ bản của tủ công tắc tải

◆ XGN15-12 Loại hình hexafluoride Cấu trúc đơn vị chính: Phòng xe buýt+Phòng công tắc tải Phòng cáp+Cơ chế vận hành+Cơ chế lồng vào nhau và Phòng điều khiển điện áp thấp

◆ Công tắc tải

Một công tắc tải ba trạm được cài đặt trong phòng chuyển đổi. Vỏ của công tắc tải được làm bằng nhựa epoxy và chứa đầy lưu huỳnh hexafluoride (SF). ) Khí là một phương tiện cách điện và SF có thể được cài đặt trong phòng chuyển đổi theo yêu cầu của khách hàng. Máy đo mật độ khí hoặc máy đo mật độ khí với tiếp xúc báo động.

◆ Phòng cáp

Tủ công tắc tải có phòng cáp dồi dào, chủ yếu được sử dụng cho kết nối cáp, do đó có thể kết nối cáp một đơn hoặc ba lõi bằng các đầu cáp không được che chắn, đồng thời, ARRETRION ARSTER, máy biến áp hiện tại, công tắc nối đất thấp hơn và các yếu tố khác có thể được lắp đặt trong không gian rộng rãi. Theo thiết kế tiêu chuẩn, cửa tủ có cửa sổ quan sát và thiết bị khóa liên động an toàn, và tấm dưới cùng của phòng cáp được trang bị nắp đậy kín và kẹp cáp với khung hỗ trợ có kích thước phù hợp. Tấm dưới cùng và khung cửa trước của phòng cáp có thể được gỡ bỏ để tạo điều kiện cho việc lắp đặt cáp.

◆ Cơ chế nhào, cơ chế lồng vào nhau và phòng điều khiển áp suất thấp

Phòng điện áp thấp với khóa liên động đóng vai trò của bảng điều khiển cùng một lúc. Buồng điện áp thấp được trang bị cơ chế vận hành lò xo với chỉ báo vị trí, khóa liên động cơ học và thiết bị, và cũng có thể được trang bị các tiếp điểm phụ, cuộn dây vấp, cơ chế vấp ngã khẩn cấp, màn hình trực tiếp điện dung, khóa khóa và thiết bị vận hành điện. Đồng thời, không gian trong buồng điện áp thấp cũng có thể được trang bị mạch điều khiển, dụng cụ đo và rơle bảo vệ. Tủ rộng 750mm có hai buồng điện áp thấp giống hệt nhau, có thể được trang bị nhiều phụ kiện hơn. Toàn bộ tủ chuyển đổi XGN15 có thể được chia thành hai phần, phần trên của tủ bao gồm phòng xe buýt, công tắc tải, cơ chế vận hành và phòng điện áp thấp, được tách ra khỏi phòng cáp thấp hơn. Do đó, các thiết bị được lắp đặt ở đơn vị phía trên có thể được đại tu và cải cách một cách an toàn, và toàn bộ đơn vị phía trên có thể được thay thế.

◆ Phòng xe buýt

Phòng xe buýt được sắp xếp ở phần trên của tủ. Trong phòng xe buýt, xe buýt chính được kết nối với nhau và chạy qua toàn bộ hàng tủ công tắc

◆ Các thành phần cơ bản của XGN15-12 Loại vòng chính Hexafluoride

▶ Fln36 Switch được công ty phát triển và sản xuất bằng cách giới thiệu công nghệ nước ngoài và theo các yêu cầu của hệ thống điện trong nước.

▶ Công tắc tải có ba trạng thái: đóng, mở và nối đất. Các tiếp điểm động và tĩnh của công tắc tải được đặt trong lớp vỏ nhựa epoxy đúc với cấu trúc gia cố và SF. Khí là môi trường dập tắt hồ quang và áp suất không khí là 14bar. Mỗi công tắc tải được niêm phong và không cần bảo trì, và phong vũ biểu có thể được chọn riêng. Phương pháp lắp đặt điển hình của công tắc tải trong tủ mạng vòng là đặt một phân vùng thép giữa phòng cáp và phòng xe buýt và cài đặt nó theo chiều ngang. Phương pháp cài đặt này cách ly phòng xe buýt từ phòng cáp để đáp ứng các yêu cầu an toàn nghiêm ngặt nhất để vận hành và bảo trì. Nếu vòng cung xảy ra bên trong, có một điểm yếu cấu trúc ở mặt sau của vỏ công tắc tải, sẽ bị cuốn trôi, và sau đó van xả hồ quang trên tủ sẽ bị cuốn trôi và lưu lượng không khí quá áp sẽ được hướng dẫn bên ngoài tủ.

▶ Công tắc tải có hai cơ chế vận hành Cơ chế vận hành lò xo đơn (loại K) và cơ chế vận hành lò xo kép (loại A), cơ chế điện có thể được thêm vào hai loại cơ chế vận hành trên để nhận ra điều khiển điện từ xa.
