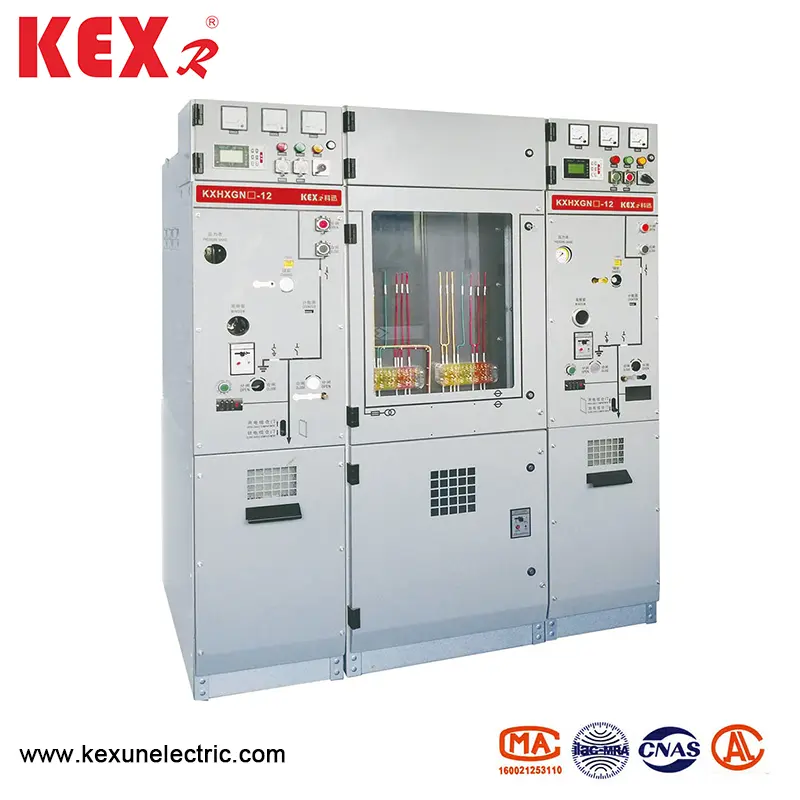

Đơn vị vòng cách điện khí bảo vệ môi trường

● Tính năng sản phẩm

▶ Phạm vi ứng dụng rộng: Đơn vị chính của Vòng cách điện khí bảo vệ môi trường không sử dụng bất kỳ khí độc hại và có hại nào, điều này xác định sự an toàn của môi trường sử dụng. Cho dù đó là ở dưới tầng hầm, trong đường hầm, trên tàu, hoặc trong các môi trường khác nhau bên trong và bên ngoài. Nội thất của kho áp suất cao có thể được lấp đầy bằng không khí khô hoặc nitơ, phù hợp cho việc sử dụng an toàn trong điều kiện khắc nghiệt, như độ cao, bão cát mạnh, nhiệt độ thấp, lạnh nghiêm trọng, yêu cầu bảo vệ môi trường cao, nơi vận hành thường xuyên, nơi chống nổ an toàn, sương mù muối cao và ngưng tụ. Cách nhiệt đầy đủ và kín, phù hợp để thiết bị tiếp tục chạy sau khi thực hiện một số biện pháp làm sạch và sấy khô sau một thời gian ngắn của dòng nước.

▶ Không cần bảo trì: HXGN (H) □ -12 Loại bảo vệ môi trường Đơn vị vòng chính của Vòng chính ở trạng thái được niêm phong hoàn toàn ngoại trừ phần chuyển đổi điện áp cao của cơ chế vận hành, để có thể tránh được việc làm sạch và bảo trì và có thể giảm chi phí vận hành và bảo trì. Tủ chuyển đổi có mức độ tự động hóa cao và chức năng phát hiện trực tuyến sẽ thông báo cho người dùng về hoạt động của thiết bị trong thời gian thực. Nó có lợi hơn cho việc tự động hóa mạng lưới phân phối. Giảm chi phí vận hành thủ công và chi phí sản xuất của các doanh nghiệp điện.

▶ An toàn cao: Hệ thống lồng vào nhau hoàn hảo, gãy xương cách ly ba pha có thể thấy rõ, tránh các vụ tai nạn sai. Đã hủy SF. Áp dụng khí. Tăng cường cấu trúc cách ly xen kẽ để tránh các mạch ngắn hoặc đa vòng để mở rộng hoặc gây ra tai nạn nổ. Bộ ngắt chân không với năng lượng chân không khí chống nổ và bảo vệ môi trường được áp dụng, và cột niêm phong rắn có hiệu suất bảo vệ hơn nữa cho công tắc.

▶ Dễ dàng hoạt động: Công tắc nối đất ngắt kết nối chỉ có một tay cầm vận hành, do đó không cần phải xác định và lo lắng về các lỗi. Khi bộ ngắt mạch đang chạy, không thể vận hành tay cầm hoạt động của công tắc nối đất ngắt kết nối và không cần đào tạo kỹ thuật phức tạp, điều này làm cho hoạt động trở nên cực kỳ đơn giản và ngăn ngừa lỗi hoạt động. Cực niêm phong rắn được hình thành bởi quá trình apg nhựa epoxy, có tính chất điện và cơ học tuyệt vời

▶ Cực niêm phong rắn là phần chính của công tắc, vừa là phần cách điện vừa là bộ phận ổ trục. Đồng thời, nó đáp ứng các yêu cầu kỹ thuật của khả năng chống nhiệt, khả năng chống lạnh, khả năng chống nứt, cường độ cơ học cao và cường độ cách nhiệt tốt.

▶ Cấu trúc tủ đơn áp dụng xe buýt và cáp cách nhiệt chung được sản xuất bởi các nhà sản xuất phụ kiện cáp chuyên nghiệp. Việc thiết bị đóng cắt có thể được lắp ráp trên trang web và được mở rộng theo ý muốn, điều này tránh sự bất tiện của vận chuyển và lắp đặt do nhiều nhóm tủ gây ra. Tất nhiên, tủ kết hợp cũng có thể được cung cấp theo yêu cầu.

▶ Rõ ràng rõ ràng gãy xương cách ly thực sự.

▶ Toàn bộ loạt sản phẩm được thiết kế theo cách thống nhất, cung cấp nhiều loại tủ (bộ ngắt mạch, công tắc tải, PT, thanh bus, thanh xe buýt, v.v.) theo yêu cầu của người dùng và kích thước hình học là hoàn toàn nhất quán.

▶ Tủ chuyển đổi có giao diện thông minh và vị trí cài đặt cảm biến, có thể đáp ứng các yêu cầu của lưới điện thông minh sau khi được trang bị thiết bị thông minh.

▶ Xe buýt chính áp dụng xe buýt khô cao su silicon tiêu chuẩn.

▶ Bộ ngắt kết nối áp dụng ngắt kết nối ba trạm, được cài đặt ở phía xe buýt.

I

Xác định rằng nó hoàn toàn có thể thay thế tủ mạng công tắc tải sf6.

● Điều kiện sử dụng

◆ Nhiệt độ ： -25 ~ 45

◆ Nhiệt độ tối đa hàng ngày: 35 ℃

◆ Bằng cấp IP, con dấu cơ thể tích điện IP67, chuyển đổi tủ IP4X IP4X

◆ Không khí xung quanh của các loại khí cách nhiệt bảo vệ môi trường Đơn vị chính không nên bị ô nhiễm bởi khí và hơi nước dễ cháy.

◆ Không có nơi rung động bạo lực thường xuyên, và thiết kế khắc nghiệt dưới các bộ phận khắc nghiệt đáp ứng các yêu cầu khác nhau.

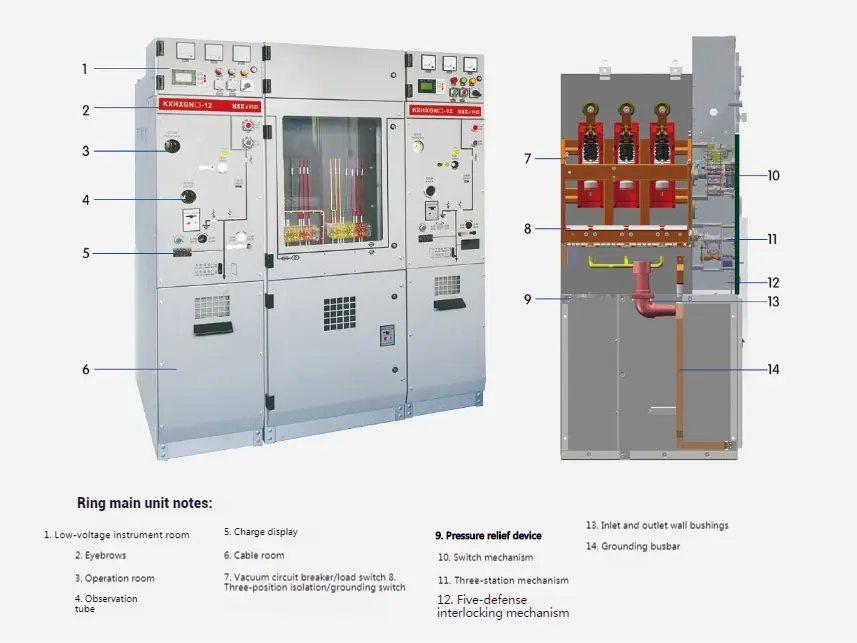

● Cấu trúc tủ

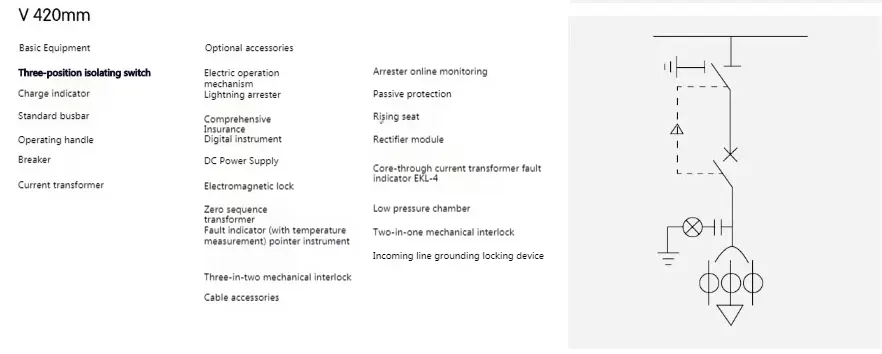

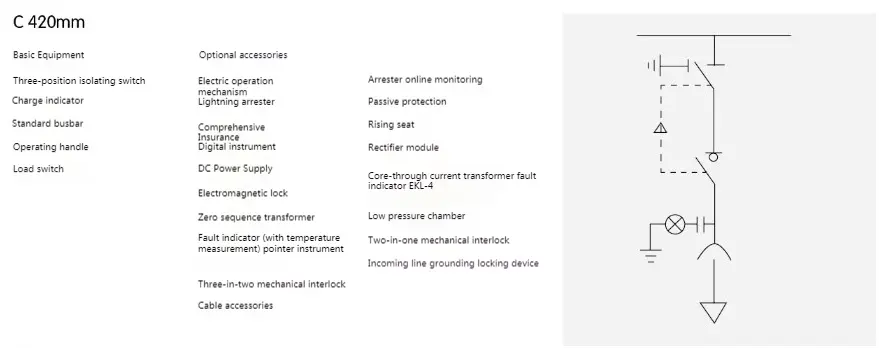

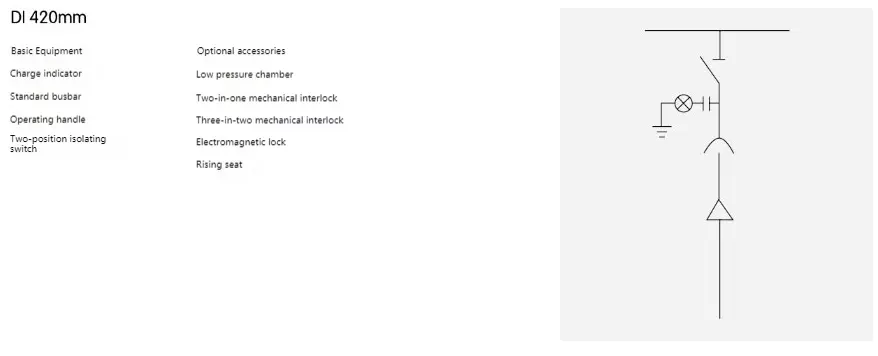

◆ Sơ đồ cấu hình 1 của Đơn vị chính của Khí bảo vệ môi trường

◆ Sơ đồ cấu hình 2 của Đơn vị chính của Gas Gas bảo vệ môi trường

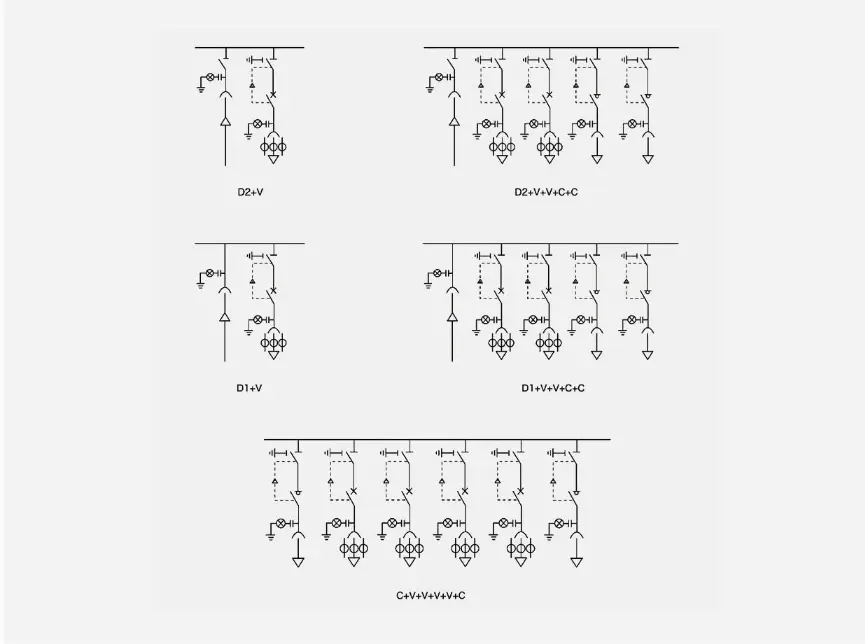

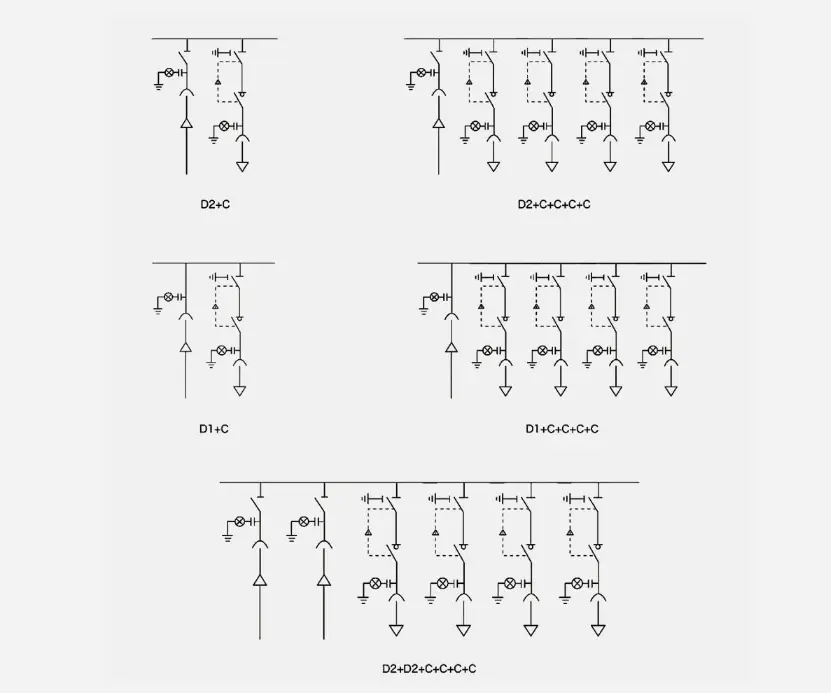

◆ Kết hợp sơ đồ điển hình 1 của đơn vị chính của Gas Gas Gas bảo vệ môi trường

Lưu ý Các sơ đồ tham chiếu điển hình ở trên có thể được kết hợp theo nhiều cách khác nhau theo nhu cầu của người dùng.

Kết hợp sơ đồ điển hình 2 của đơn vị chính của Gas Gas Gas Gas bảo vệ môi trường

Lưu ý Các sơ đồ tham chiếu điển hình ở trên có thể được kết hợp theo nhiều cách khác nhau theo nhu cầu của người dùng.

● Chuyển đổi hướng dẫn hoạt động

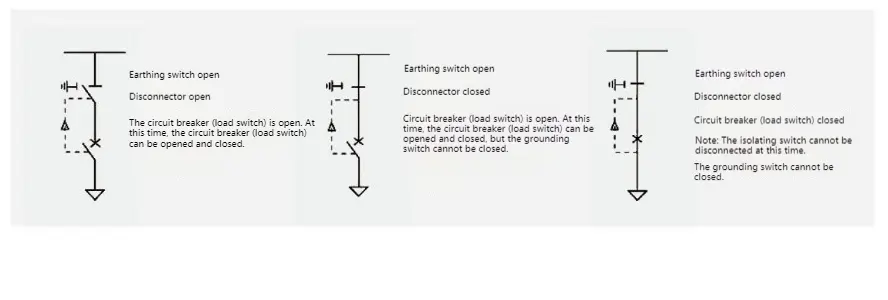

◆ chuyển đổi trạng thái vị trí và khóa liên động

◆ Các bước vận hành

Truyền năng lượng Hang (Đóng) Cửa trên và dưới với bộ ngắt mạch (công tắc tải) → Công tắc nối đất với công tắc cách ly → Bộ ngắt mạch (công tắc tải) với truyền điện hoàn thành.

Công suất cắt điện (công tắc tải) → ngắt kết nối → công tắc tiếp đất → ngắt (công tắc tải) được dỡ hàng (mở) và cửa bị bôi đen.

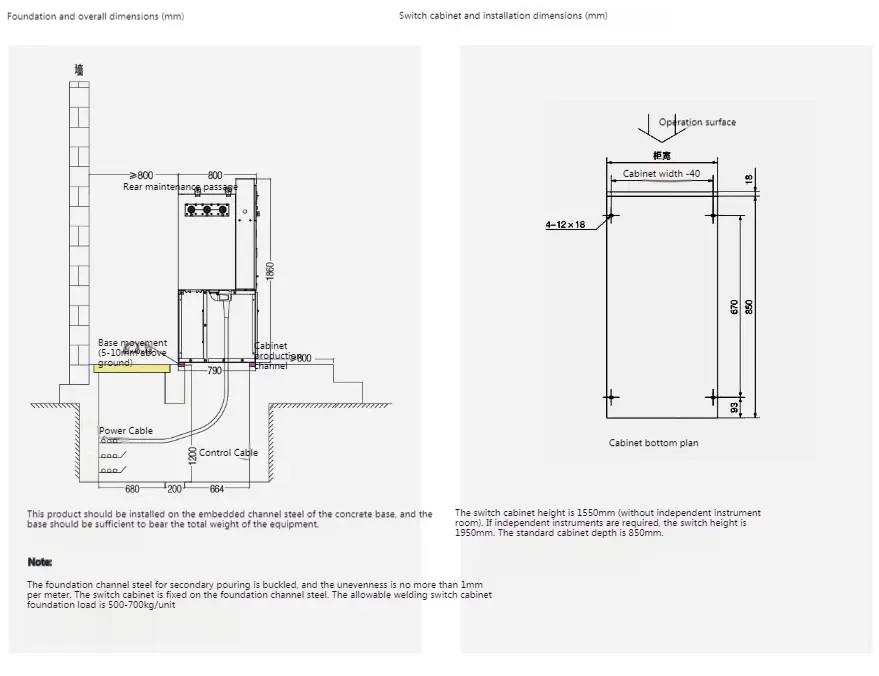

◆ Hướng dẫn cài đặt
