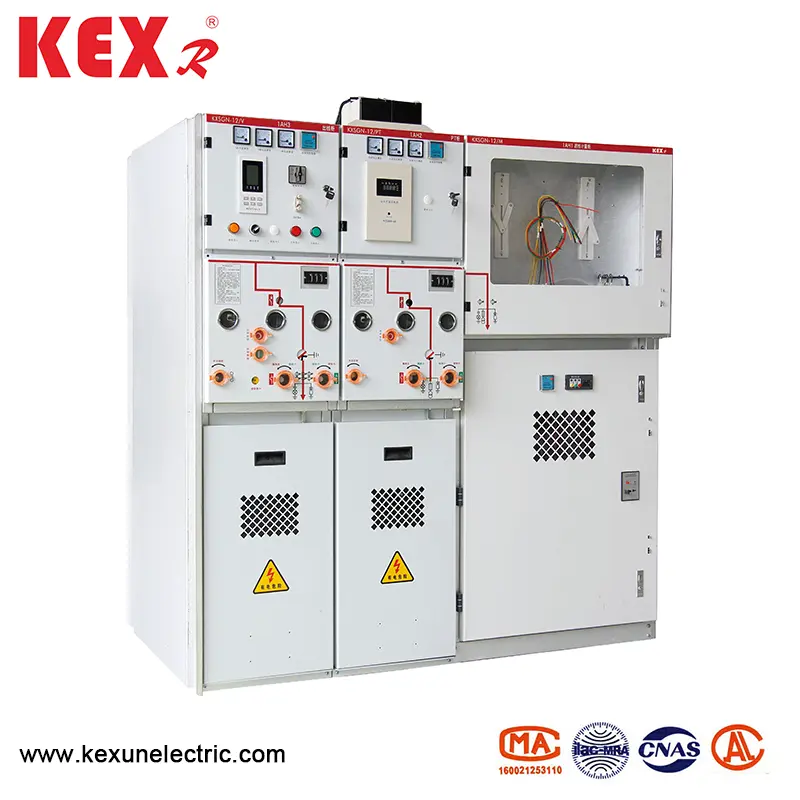

Thiết bị công tắc điện áp trung bình kín cách nhiệt

Kexun là nhà cung cấp chuyên sản xuất thiết bị truyền tải và chuyển đổi điện ở Trung Quốc. Thiết bị chuyển đổi điện áp trung bình kín cách điện là một trong những sản phẩm chính của KEXR. Nó sử dụng vật liệu cách nhiệt rắn làm phương tiện cách nhiệt chính, cung cấp một loạt các giải pháp hoàn hảo để nâng cấp và nâng cấp lưới điện.
Mô hình: KXSGN-12
Thương hiệu Kexr Kexr

Gửi yêu cầu

Mô tả Sản phẩm

● Tổng quan về sản phẩm

Thiết bị chuyển đổi điện áp trung bình kín KXSGN-12 có nhiều sơ đồ như bảo vệ bộ ngắt mạch, bảo vệ máy biến áp, điều khiển tải, điện kết hợp cầu chì, nguồn điện PT, nâng bộ ghép xe buýt, v.v. Sản phẩm này có thể được sử dụng làm thiết bị phân phối mạng hệ thống điện, và cũng có thể được sử dụng làm thiết bị phân phối điện để xây dựng đô thị các doanh nghiệp công nghiệp và khai thác, với các đặc điểm của đa chức năng và tính linh hoạt.

Thiết bị chuyển đổi điện áp trung bình kín cách điện áp dụng vật liệu cách điện rắn làm môi trường cách điện chính, bộ ngắt chân không, kết nối dẫn điện, ngắt kết nối, công tắc nối đất, xe buýt chính, xe buýt nhánh và các mạch điện chính khác được bọc và đóng gói với một hoặc một số mô đun.

● Điều kiện sử dụng

Nhiệt độ môi trường -45 ~ 40

Độ cao tối đa 4000m

Nhiệt độ trung bình tối đa hàng ngày ： 35 ℃

Độ ẩm tối đa hàng ngày ： 95%

Độ ẩm hàng tháng tối đa ： 90%

Cường độ địa chấn tối đa

Lưu ý ： Thiết bị chuyển đổi điện áp trung bình kín cách nhiệt nên được lắp đặt ở một nơi mà không có lửa, nổ và rung động dữ dội.

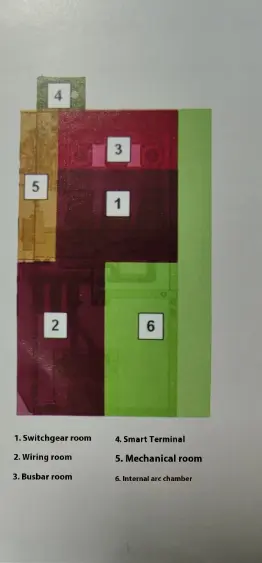

● Cấu trúc miếng đệm

Solid Insulated Closed Medium Voltage Switch Equipment

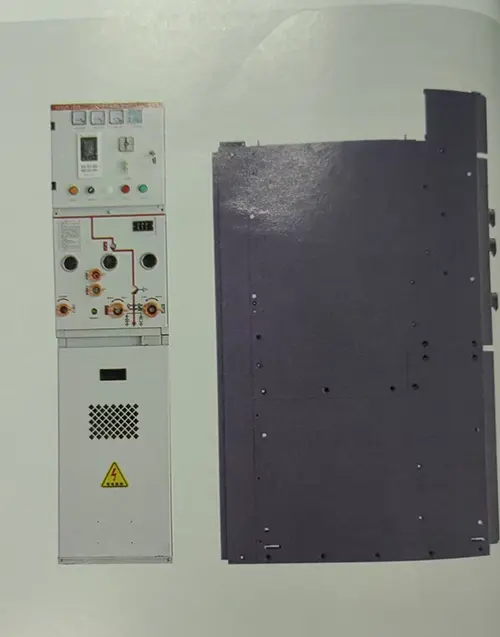

● Kích thước phác thảo của thiết bị công tắc điện áp trung bình kín cách nhiệt

Solid Insulated Closed Medium Voltage Switch Equipment

◆ Loại cô lập thấp hơn

Kế hoạch	Chiều rộng tủ	Độ sâu tủ	Chiều cao tủ	Bảo vệ hàng đầu
PT dòng đến	450	940	1500	Tăng 200
Đến và phác thảo	375	940	1500	Tăng 200
Công tắc kết nối	375	940	1500	Tăng 200
Phân lập kết nối	375	940	1500	Tăng 200
Thánh xe nâng	375	940	1500	Tăng 200
Đo lường truyền thống	750	940	1500	Tăng 200
Đo nhỏ gọn	375	940	1500	Tăng 200
Nguồn điện PT	450	940	1500	Tăng 200
Trạm cơ sở kiểm soát và bảo vệ	375	940	1500

◆ Loại cách ly trên

Kế hoạch	Chiều rộng tủ	Độ sâu tủ	Chiều cao tủ	Đường viền trên cao
PT dòng đến	450	940	1800	Đào sâu 260
Đến và phác thảo	425	940	1800	Đào sâu 260
Công tắc kết nối	425	940	1800	Đào sâu 260
Phân lập kết nối	425	940	1800	Đào sâu 260
Thánh xe nâng	425	940	1800	Đào sâu 260
Đo lường truyền thống	750	940	1800	Đào sâu 260
Đo nhỏ gọn	425	940	1800	Đào sâu 260
Nguồn điện PT	450	940	1800	Đào sâu 260
Trạm cơ sở kiểm soát và bảo vệ	375	940	1800

● Tham số kỹ thuật

◆ Thông số kỹ thuật của thiết bị đóng cắt

Mục			Đơn vị	Dữ liệu
Điện áp định mức			KV	12
Tần số định mức			KV	50
Xếp hạng hiện tại			KV	630	1250
Mức cách nhiệt định mức	Tần suất điện chịu được điện áp （UD 1 phút	Phá vỡ	A	48
		Luân phiên	A	42
		Mặt đất tương đối	A	42
	Lightning Impulse chịu được điện áp （lên）	Phá vỡ	A	85
		Luân phiên	A	75
		Mặt đất tương đối	A	75
Xếp hạng ngắn mạch phá vỡ dòng điện （1SC）			A	25	31.5
Xếp hạng ngắn hạn chịu được hiện tại （4S）			Các	25	31.5
Đỉnh định mức chịu được dòng điện （1P）			Các	63	80
Dòng điện đóng ngắn mạch được xếp hạng （Đỉnh） (1MA)			Các	63	80
Lớp bảo vệ bao vây			Các	IP4X
Phương pháp vận hành			Thời gian	Loại lưu trữ năng lượng mùa xuân

◆ Thông số kỹ thuật của công tắc nối đất bị cô lập

Mục			Đơn vị	Dữ liệu
Điện áp định mức			KV	12
Xếp hạng hiện tại			A	630	1250
Xếp hạng ngắn hạn chịu được hiện tại （4S）			Các	25	31.5
Đỉnh định mức chịu được dòng điện				63	80
	Tần suất điện chịu được điện áp （UD 1 phút	Giai đoạn và mặt đất	KV	42
		Phá vỡ		48
	Lightning Impulse định mức chịu được điện áp （lên）	Giai đoạn và mặt đất	KV	75
		Phá vỡ		85
Cuộc sống cơ học của ngắt kết nối (bật tắt)			Thời gian	3000
Cuộc sống cơ học của công tắc nối đất (ngoài nền)			Thời gian	3000
