Net Net Vòng điện áp cao

Là một nhà sản xuất nổi tiếng của tủ mạng điện áp cao ở Trung Quốc, các sản phẩm của Kexun HXGN (H) □ -12 có các đặc điểm của cấu trúc đơn giản, hoạt động linh hoạt, cài đặt xen kẽ và cài đặt thuận tiện và có thể cung cấp các giải pháp kỹ thuật thỏa đáng cho các ứng dụng khác nhau và người dùng khác nhau.
Mô hình: HXGN (H) □ -12
Thương hiệu: Kexr

Gửi yêu cầu

Mô tả Sản phẩm

● Tổng quan về sản phẩm

Tủ mạng vòng điện áp cao được Kexun áp dụng công nghệ cảm biến nâng cao, công nghệ thông tin và sơ đồ cấu hình đơn giản và linh hoạt để đáp ứng nhu cầu thị trường luôn thay đổi và cũng đáp ứng các yêu cầu của trí thông minh lưới điện.

Tủ mạng HXGN (H) □ -12 Tủ vòng điện áp cao phù hợp cho các mạng lưới vòng cáp công nghiệp và dân dụng và các dự án thiết bị đầu cuối mạng phân phối. Vì sự chấp nhận và phân phối năng lượng điện, nó đặc biệt phù hợp để phân phối điện trong khu dân cư đô thị, các trạm biến áp thứ cấp nhỏ, trạm chuyển mạch, hộp chi nhánh cáp, trạm biến áp kiểu hộp, doanh nghiệp công nghiệp và khai thác, trung tâm mua sắm, sân bay, tàu điện ngầm, phát điện, bệnh viện, đường sắt, đường sắt, đường sắt, đường sắt và các địa điểm khác.

HXGN (h) □ -12 Đáp ứng các yêu cầu về tiêu chuẩn quốc gia có liên quan, tiêu chuẩn công nghiệp điện, tiêu chuẩn quốc tế và các tiêu chuẩn khác. Các công tắc của nó và các thành phần điện chính là các mô -đun tích hợp, và các phần dẫn điện giữa các pha được gói bằng cách điện rắn. Các đầu nối cáp được che chắn được sử dụng cho hệ thống dây bên ngoài và xe buýt cách điện được bảo vệ được sử dụng để kết nối xe buýt của các đơn vị chức năng. Do đó, sự an toàn sử dụng được cải thiện rất nhiều. Đồng thời, cơ chế vận hành của nó áp dụng cơ chế lò xo và tuổi thọ cơ học của nó là hơn 10000 lần. Tất cả các dữ liệu hoạt động và tình trạng thiết bị có thể được theo dõi từ xa và không giám sát. Nó là một thiết bị phân phối năng lượng vượt trội.

Các đơn vị sau đây có thể được chọn trong tủ để tạo thành một đơn vị cung cấp năng lượng kinh tế và thực tế: Đơn vị ngắt mạch chân không (630a, 20-25KA); Đơn vị công tắc tải chân không (630, 20-25KA).

● Bảng tham số kỹ thuật

◆ Nội các ngắt

Mục			Đơn vị	Dữ liệu
Điện áp định mức			KV	12
Tần số định mức			Hz	50
Mức độ phân chia xếp hạng	Tần số điện 1 phút chịu được điện áp	Mặt đất, xen kẽ	KV	42
		Phá vỡ cách ly		48
	Lightning Impulse chịu được điện áp (Đỉnh)	Mặt đất, xen kẽ	KV	75
		Phá vỡ cách ly		85
	Tần số công suất 1 phút chịu điện áp của vòng điều khiển (đến mặt đất)		KV	2
Xếp hạng hiện tại			A	630
Xếp hạng ngắn hạn chịu được dòng điện (giá trị ảo)		Công tắc mạch chính/tiếp đất	Các	24/4S
		Vòng kết nối nối đất	Các	21,7/4S
Đỉnh định mức chịu được dòng điện		Công tắc mạch chính/tiếp đất	Các	63
		Vòng kết nối nối đất	Các	54.5
Xếp hạng ngắn mạch phá vỡ hiện tại và thời gian			Ka/thời gian	25/30
Dòng điện đóng ngắn mạch được xếp hạng (Đỉnh)			Các	63
Dòng điện sạc cáp được xếp hạng			A	25
Hoạt động định mức của bộ ngắt mạch				0-0.3S-CO-180S-Co
Cuộc sống cơ học	Công tắc ngắt /cách ly mạch		Thời gian	10000/3000
Bằng IP	Hộp kín			IP67
	Vỏ đóng cắt			IP4X
Áp suất khí	Mức sạc khí định mức (20, áp suất đo)		MPA	0.02
	Mức độ chức năng tối thiểu của Gas Gas (20, áp suất đo)		MPA	0
Có khả năng niêm phong	Tỷ lệ rò rỉ hàng năm		%/Năm	≤0,05

◆ Nội các công tắc tải

Mục			Đơn vị	Dữ liệu
Điện áp định mức			KV	12
Tần số định mức			Hz	50
Mức độ phân chia xếp hạng	Tần số điện 1 phút chịu được điện áp		KV

	Lightning Impulse chịu được điện áp (Đỉnh)		KV

	Tần số công suất 1 phút chịu điện áp của vòng điều khiển (đến mặt đất)		KV	2
Xếp hạng hiện tại			A	630
Xếp hạng ngắn hạn chịu được dòng điện (giá trị ảo)		Công tắc mạch chính/tiếp đất	Các	24/4S
		Vòng kết nối nối đất	Các	21,7/4S
Đỉnh định mức chịu được dòng điện		Công tắc mạch chính/tiếp đất	Các	63
		Vòng kết nối nối đất	Các	54.5
Dòng điện đóng ngắn mạch được xếp hạng (Đỉnh)		Công tắc tải/công tắc mặt đất	Các	63
Xếp hạng tải hoạt động làm gián đoạn dòng điện			A	630
Dòng điện bị gián đoạn vòng kín được xếp hạng			A	630
5%Xếp hạng tải hoạt động làm gián đoạn dòng điện			A	31.5
Dòng điện sạc cáp được xếp hạng			A	10
Xếp hạng thời gian phá vỡ tải hoạt động			Thời gian	100
Lỗi mặt đất phá vỡ hiện tại			A/thời gian	31,5/10
Mạch và cáp sạc gián đoạn dòng điện dưới dòng lỗi mặt đất.			A/thời gian	17,4/10
Cuộc sống cơ học	Công tắc ngắt /cách ly mạch		Thời gian	10000/3000
Bằng IP	Hộp kín			IP67
	Vỏ đóng cắt			IP4X
Áp suất khí	Mức sạc khí định mức (20, áp suất đo)		MPA	0.02
	Mức độ chức năng tối thiểu của Gas Gas (20, áp suất đo)		MPA	0
Có khả năng niêm phong	Tỷ lệ rò rỉ hàng năm		%/Năm	≤0,05

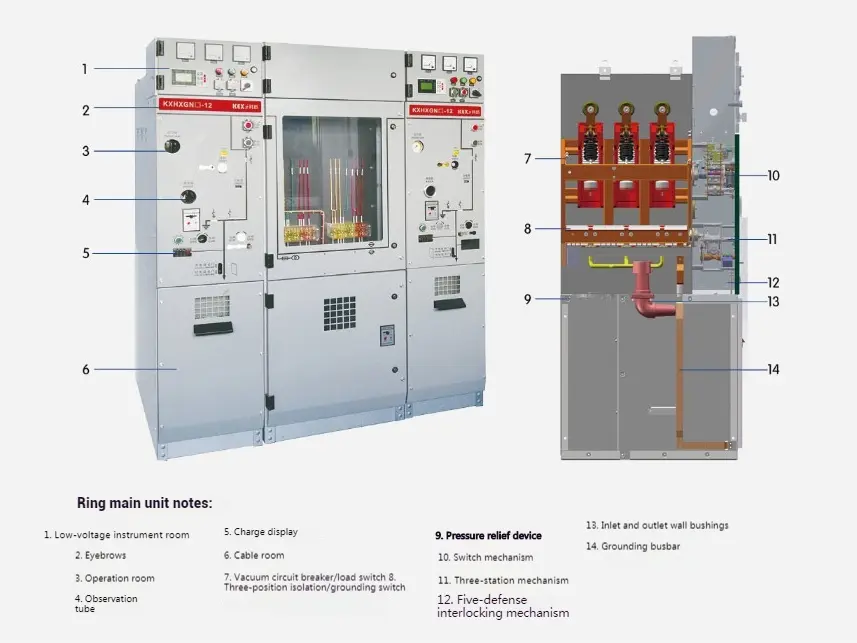

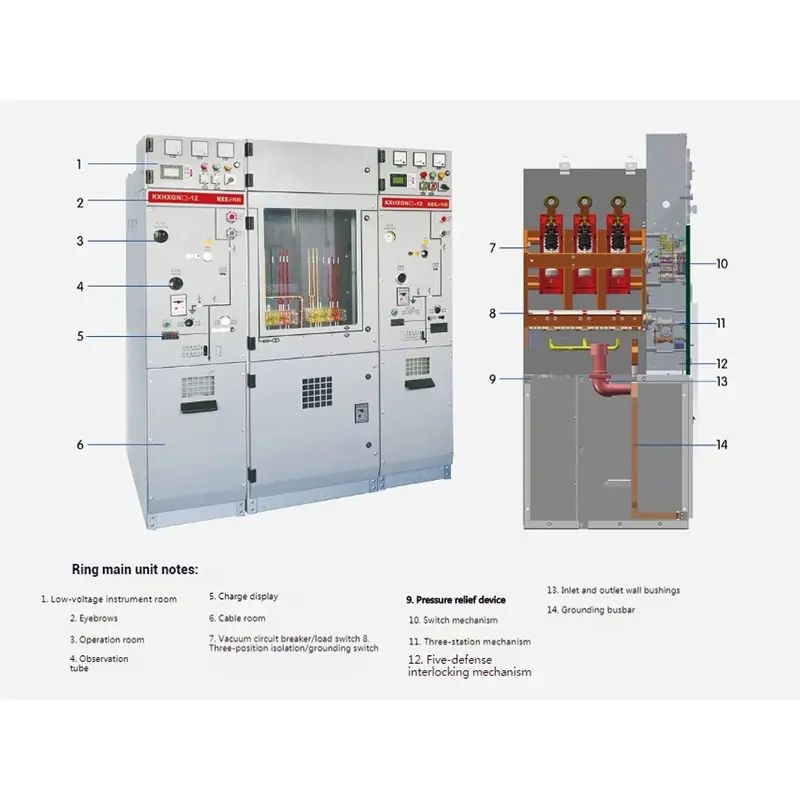

● Cấu trúc sản phẩm

High Voltage Ring Net Cabinet

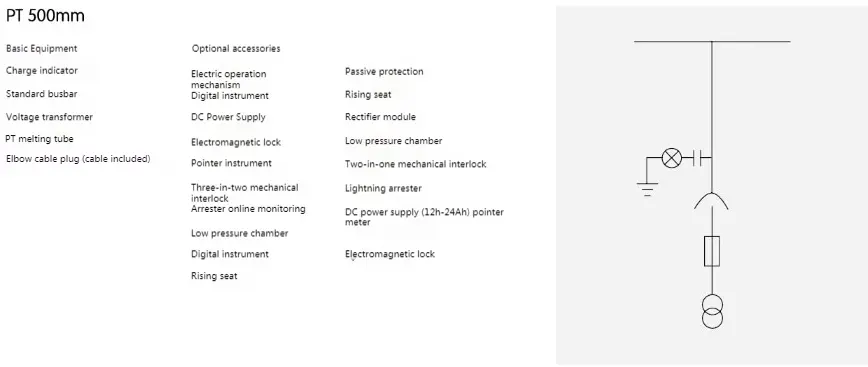

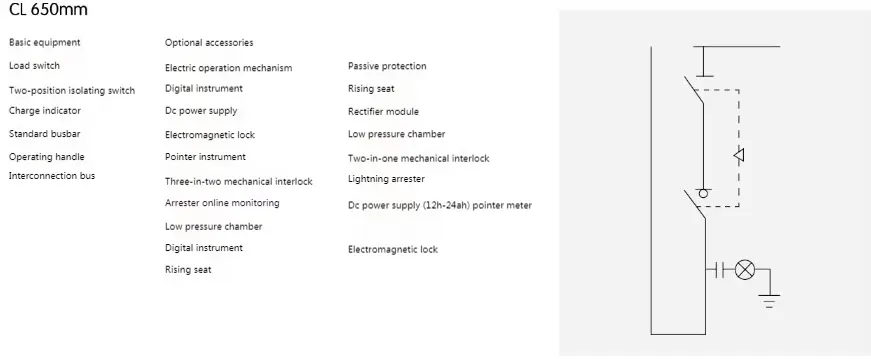

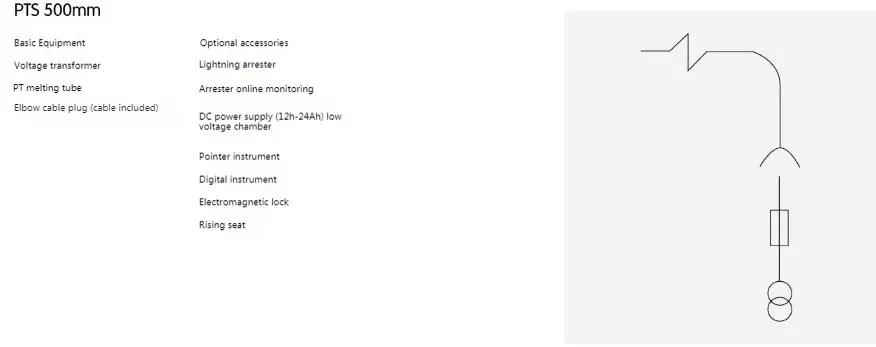

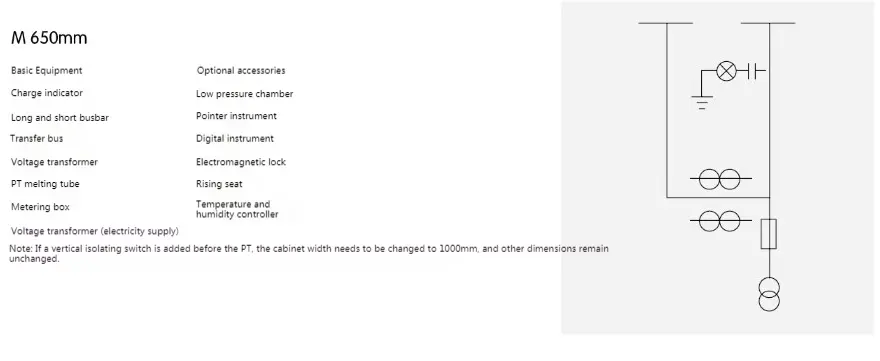

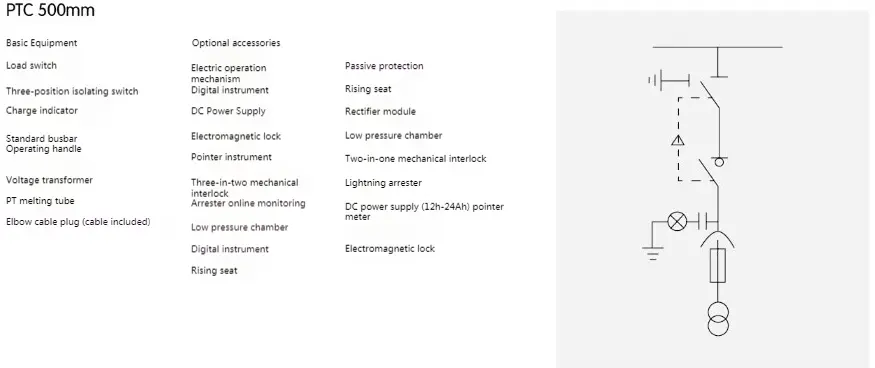

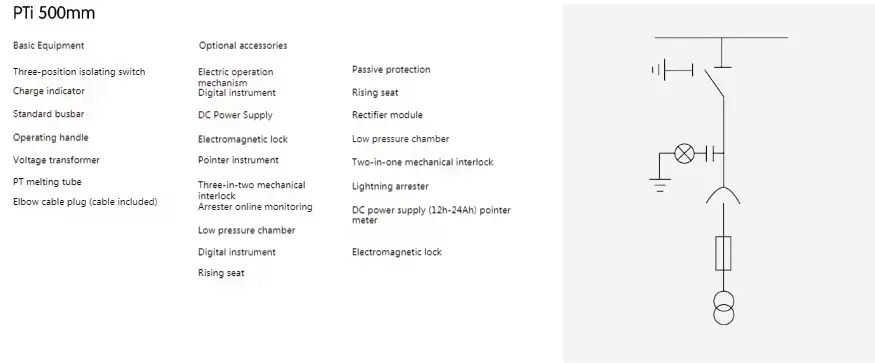

● Kế hoạch phân bổ của tủ lưới điện áp cao

High Voltage Ring Net Cabinet

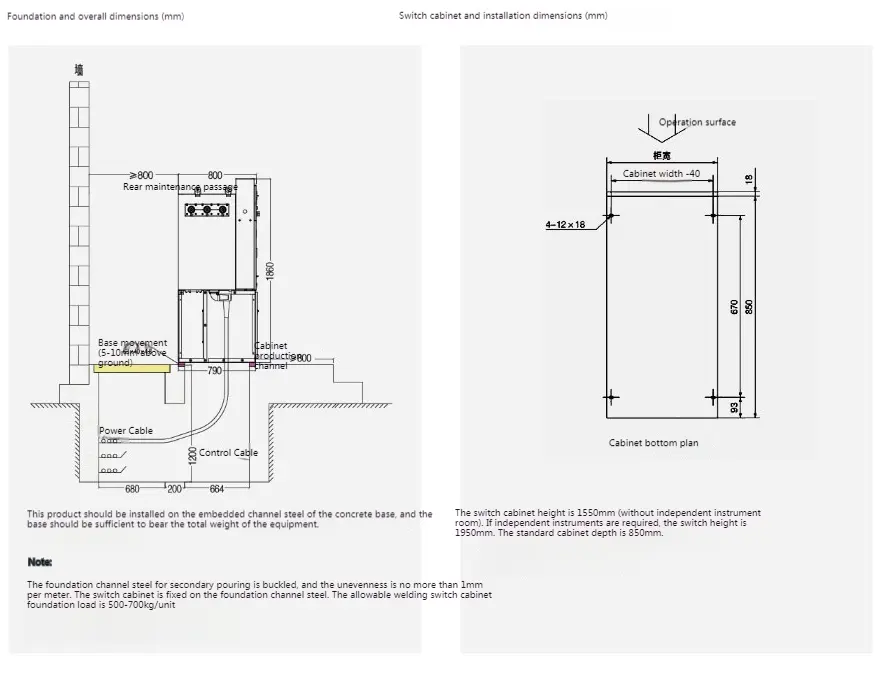

◆ Hướng dẫn cài đặt

High Voltage Ring Net Cabinet
