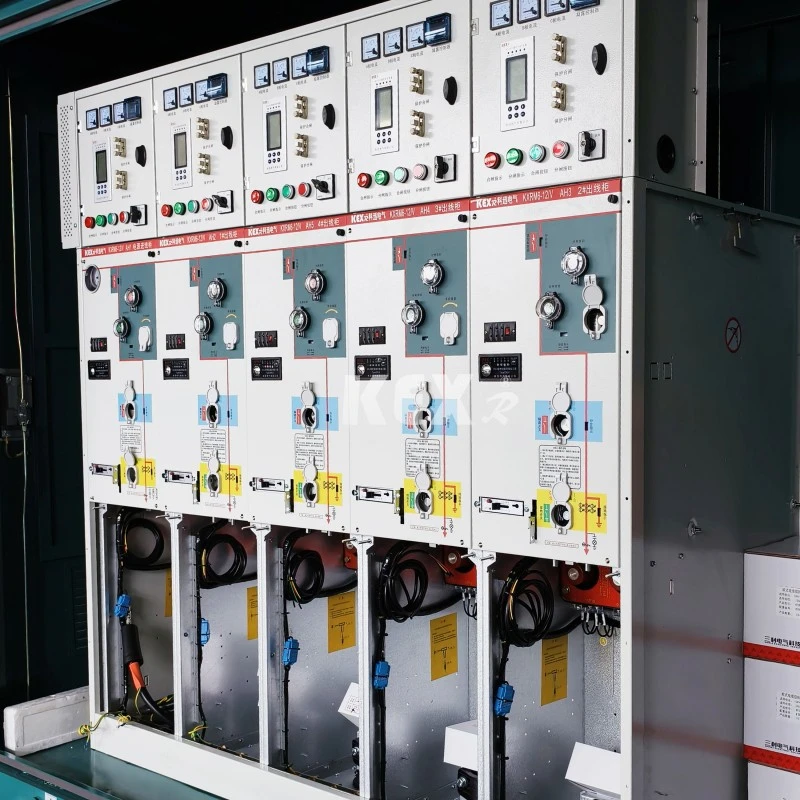

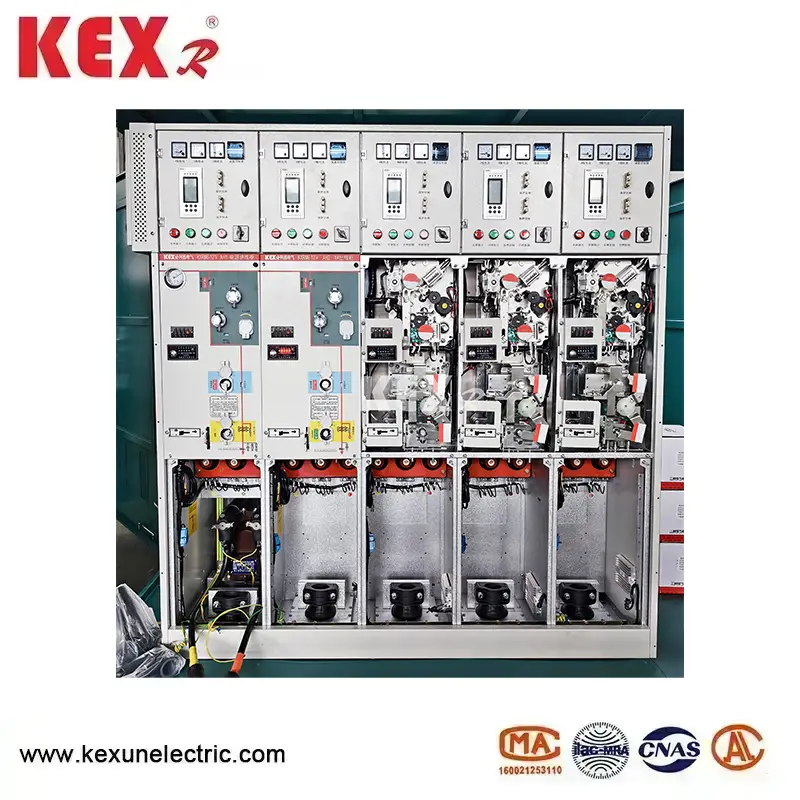

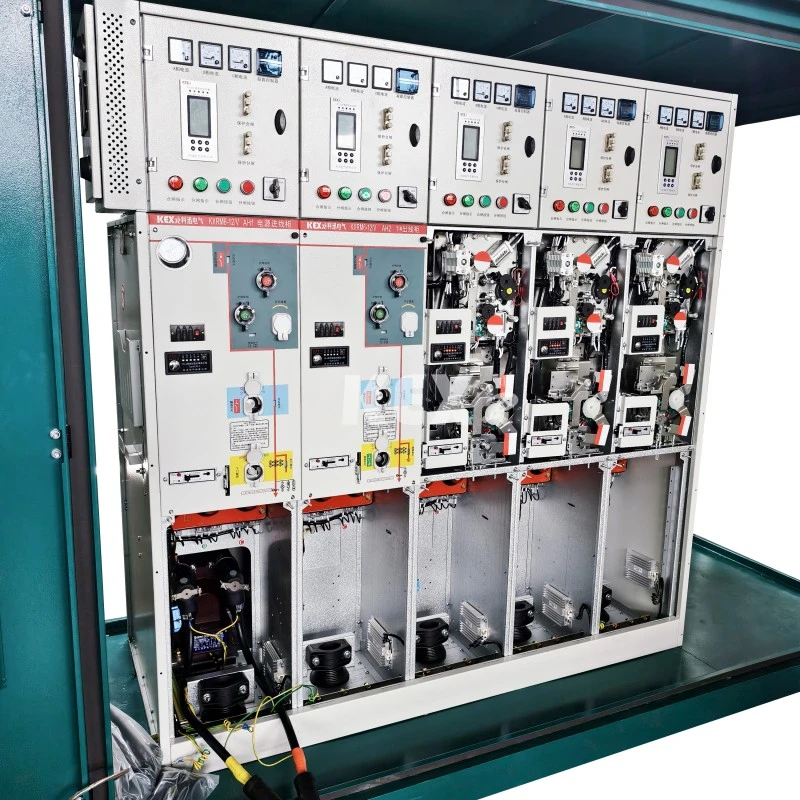

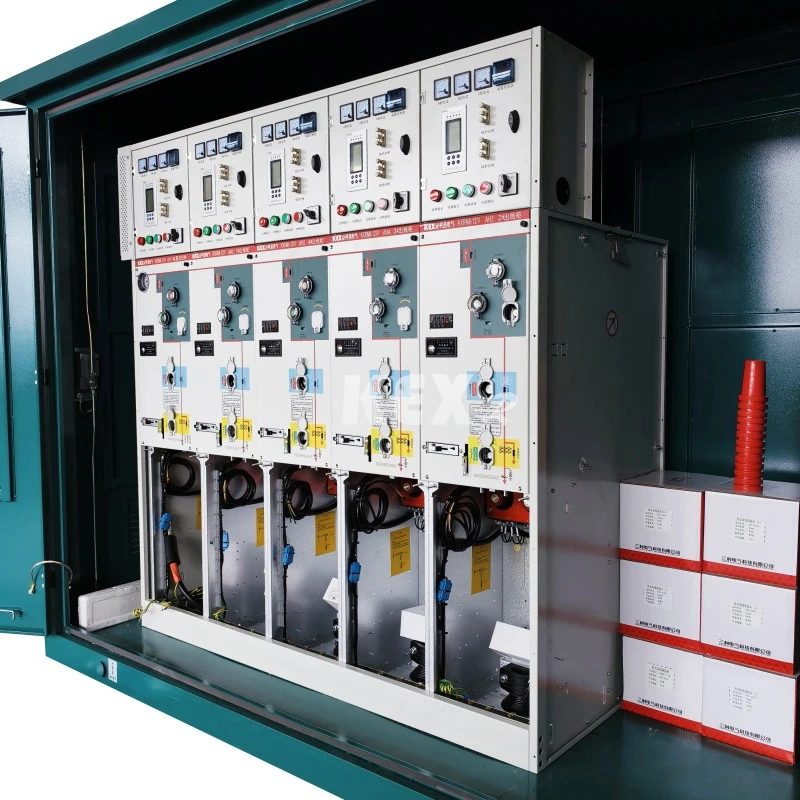

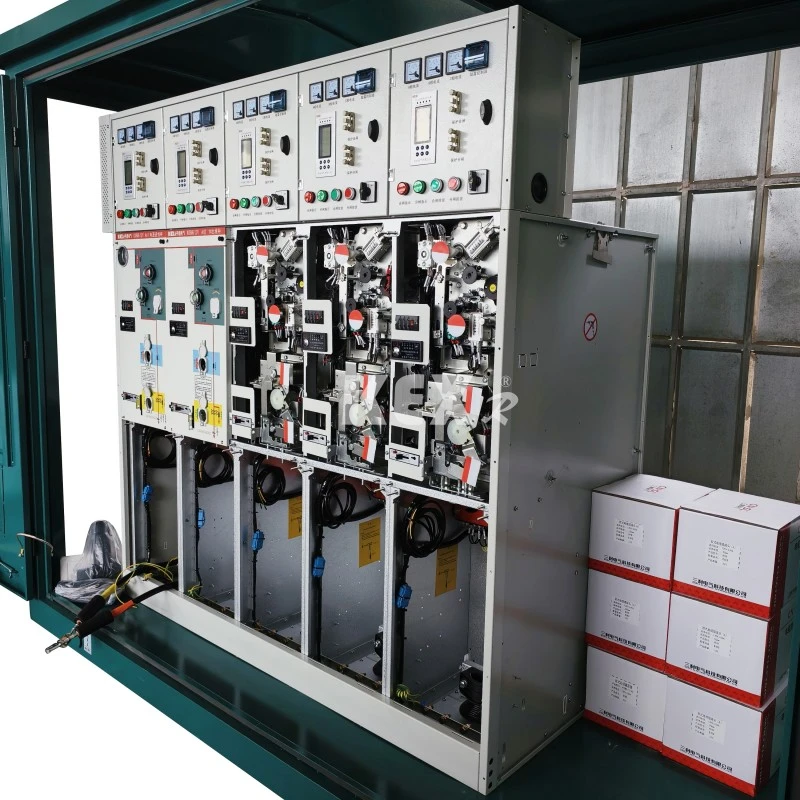

Tủ GIS loại kết hợp

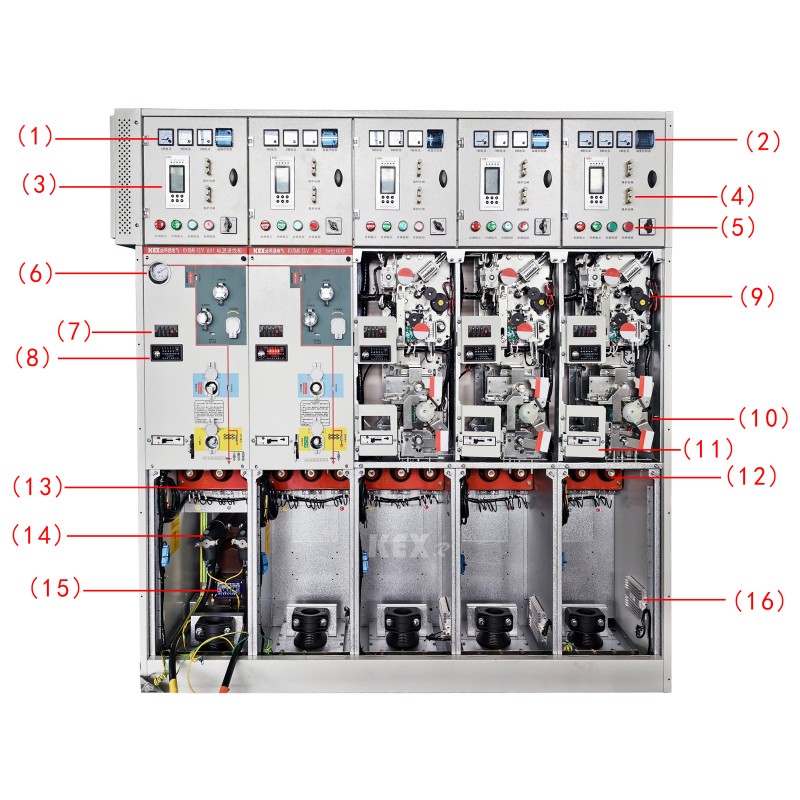

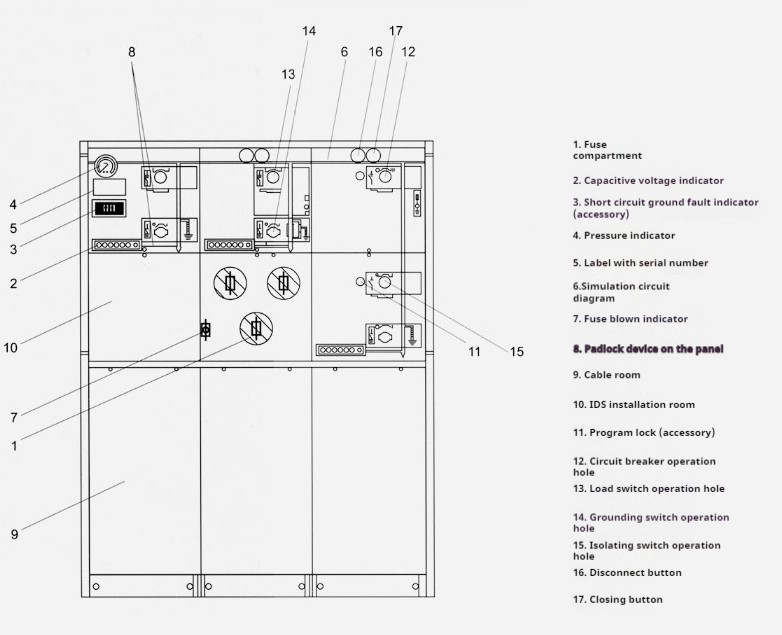

●Thành phần

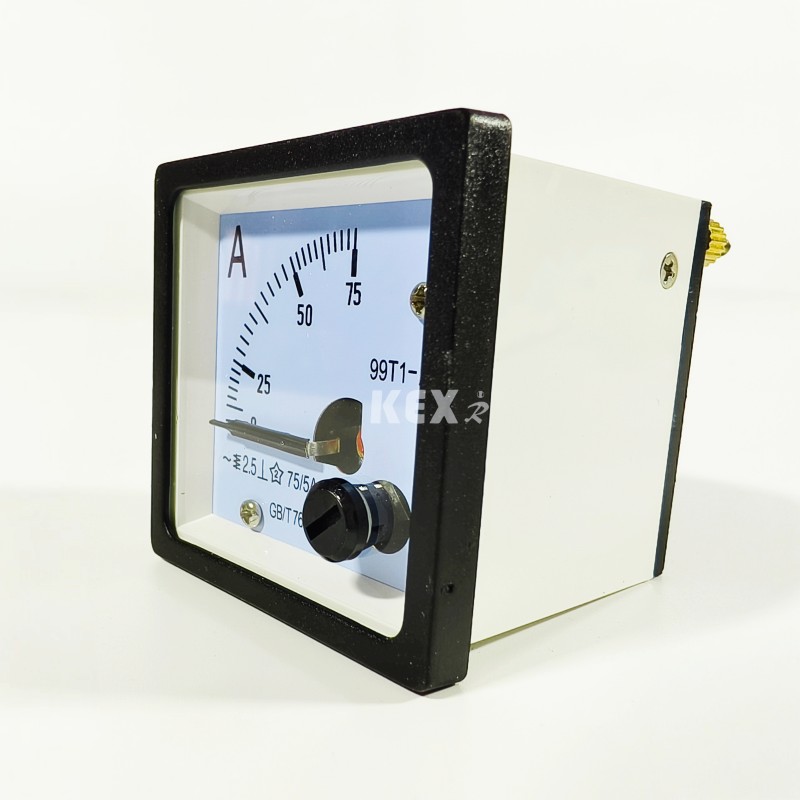

1.Ampe kế

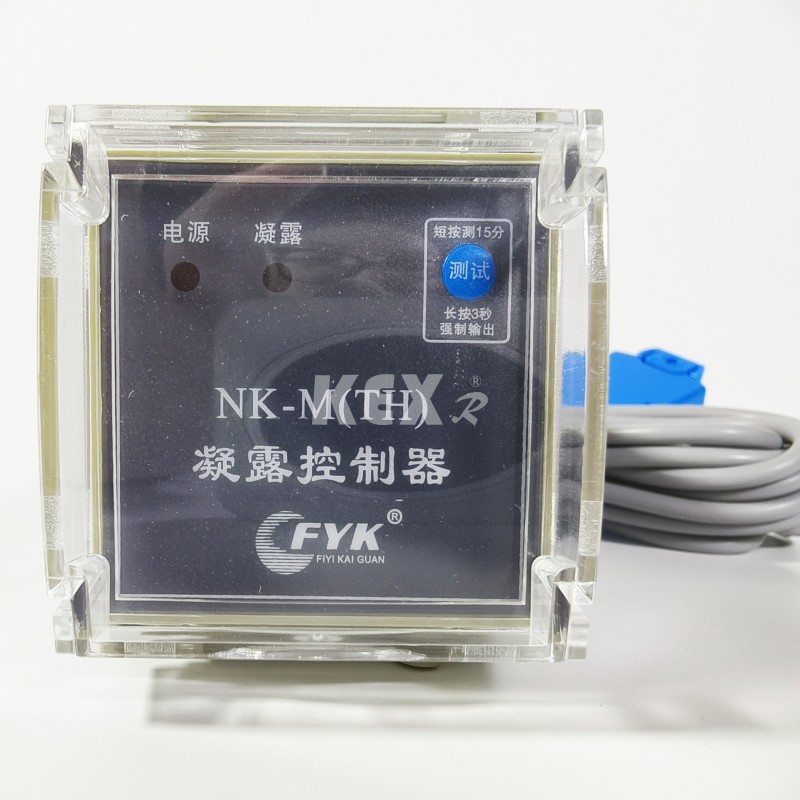

2. Bộ điều khiển ngưng tụ

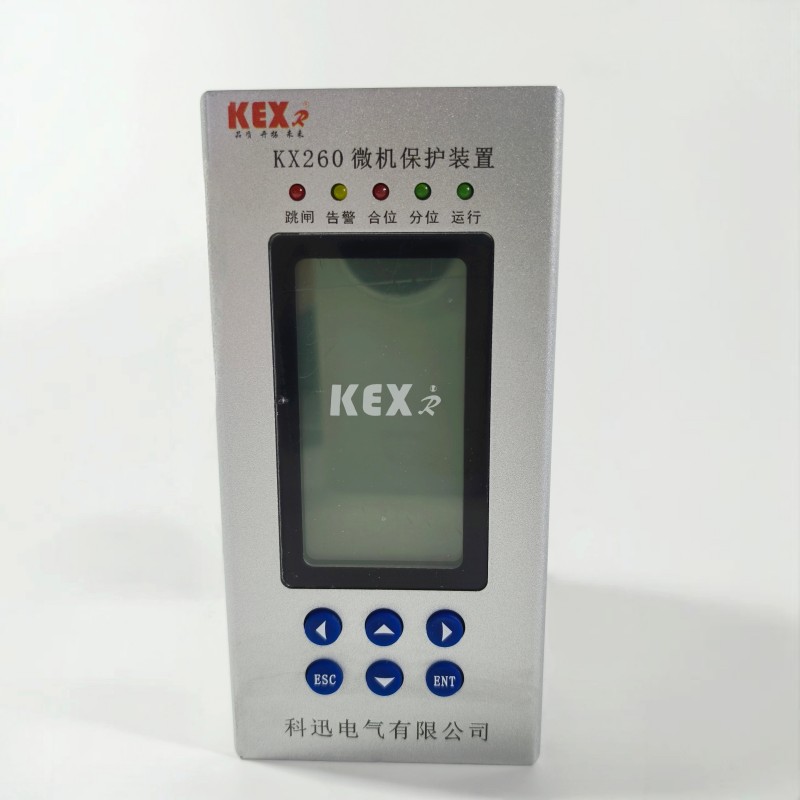

3. Thiết bị bảo vệ máy vi tính

6. Phong vũ biểu

7. Màn hình hiển thị

 8.. Chỉ báo lỗi

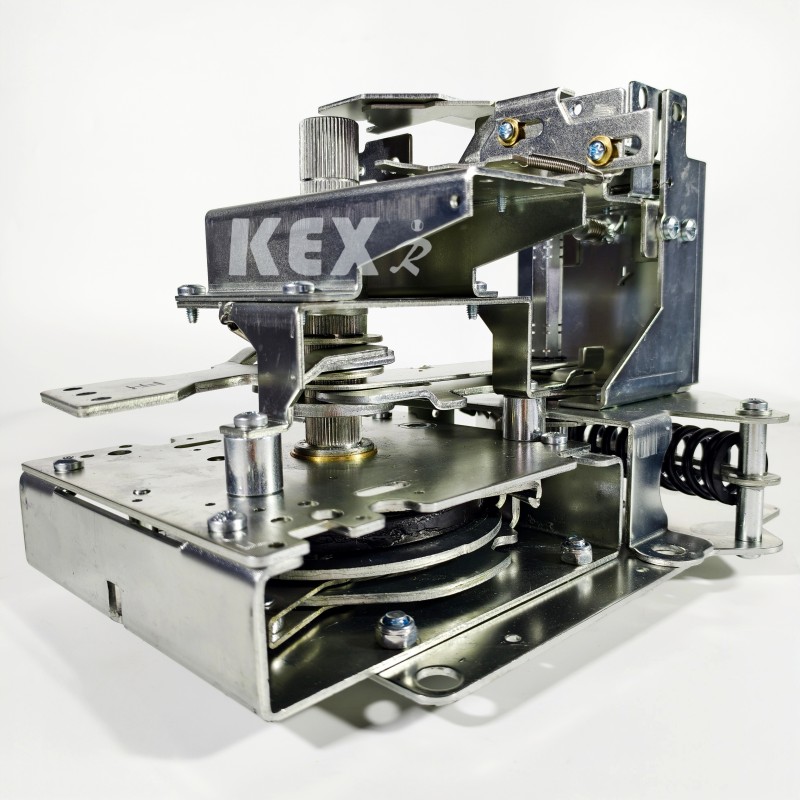

9. Cơ chế vận hành bằng điện

10. Cơ chế vận hành bằng tay

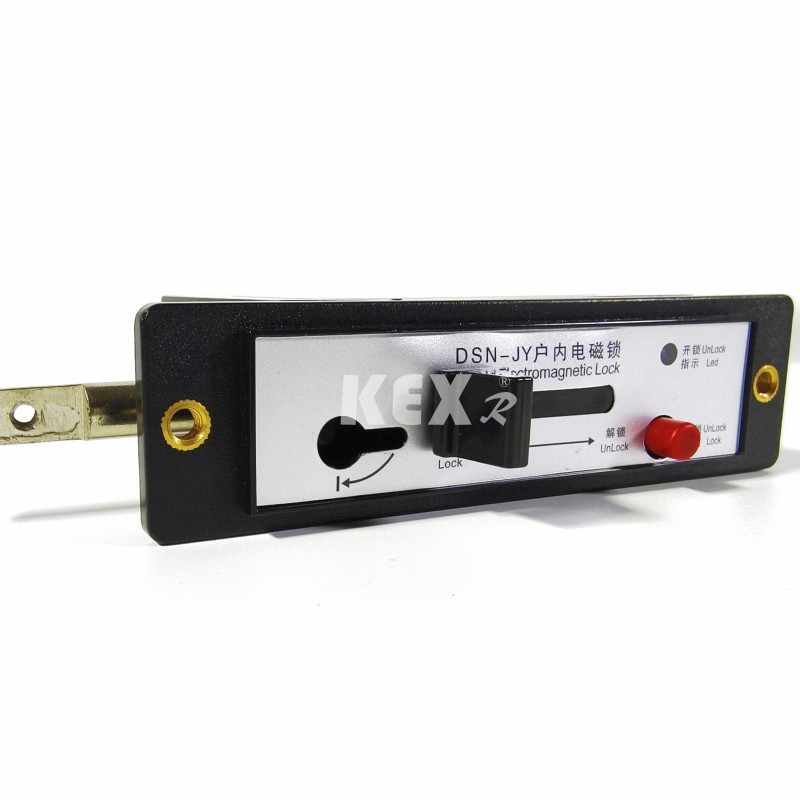

11. Khóa điện từ

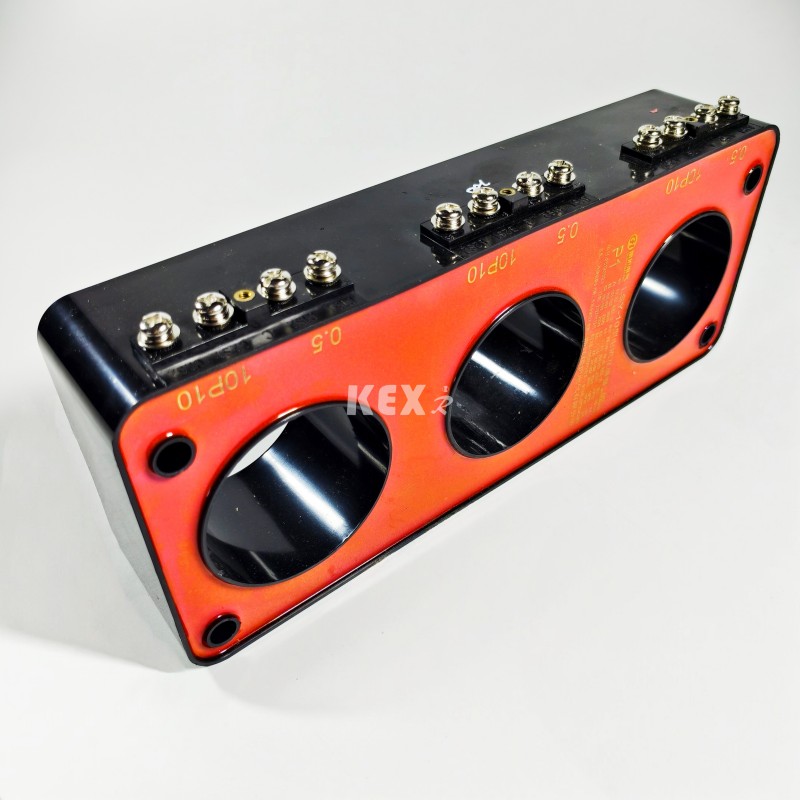

12~13 . Máy biến dòng điện

14.Cắm cáp

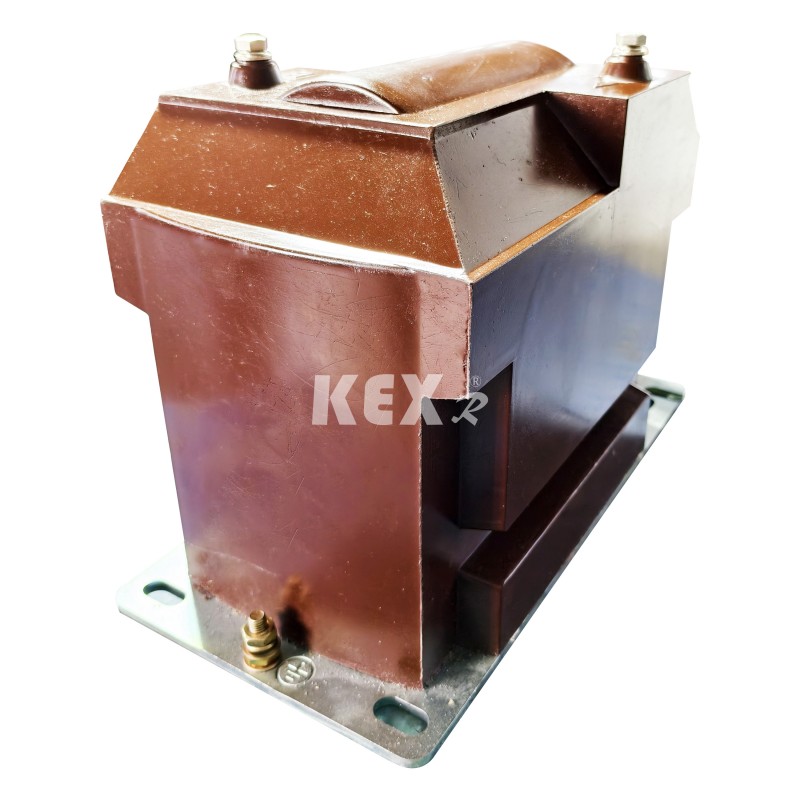

15. Máy biến điện áp

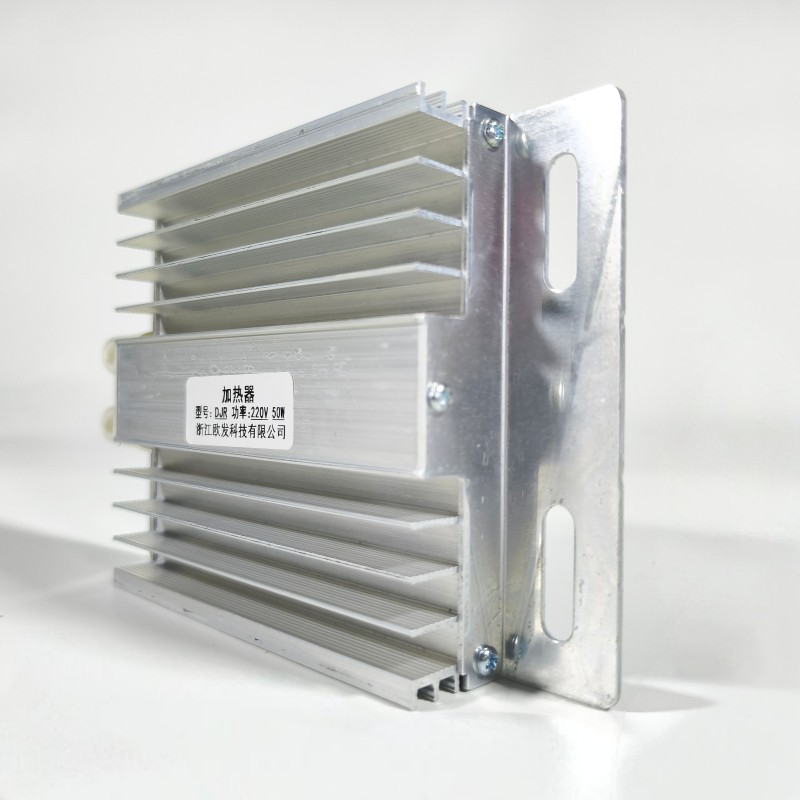

16. Tấm sưởi hợp kim nhôm

● Điều kiện sử dụng

Tủ GIS loại kết hợp KXRM6-12 thích hợp với nhiệt độ cao và thấp (+40oC~-40oC), độ ẩm, bụi, ô nhiễm muối, hầm mỏ, độ cao (1000m) và các môi trường khác. Ngâm ngắn trong nước trong vòng 24 giờ không ảnh hưởng đến việc sử dụng. Lưu ý: Nếu độ cao cao hơn, vui lòng cho biết độ cao cụ thể.

● Tiêu chuẩn

Tủ GIS loại kết hợp KXRM6-12 đáp ứng các tiêu chuẩn dưới đây

IEC60056、IEC60298、IEC60129、IEC60420、IEC60265、IEC60694  v.v...

GB3804、GB3906、GB11022  v.v...

● Ưu điểm chính

◆ Khí SF6 trong Tủ GIS loại kết hợp KXRM 6-12 được sử dụng làm môi trường cách điện và dập tắt hồ quang.

◆ Tủ công tắc được đóng kín và cách nhiệt hoàn toàn; Thanh cái, công tắc và các bộ phận mang điện được bọc hoàn toàn bằng vỏ thép không gỉ.

◆ Khoang chứa đầy khí SF6 1,4bar và mức bảo vệ đạt IP67: toàn bộ thiết bị chuyển mạch hoàn toàn không bị ảnh hưởng bởi các điều kiện môi trường bên ngoài, điều này có thể đảm bảo hoạt động bình thường của công tắc ngay cả trong những trường hợp khắc nghiệt như ngâm nước ngắn hạn và sản phẩm không cần bảo trì.

◆ Tủ công tắc có thiết bị khóa liên động "năm phòng ngừa" hoàn hảo, giúp loại bỏ hoàn toàn lỗi vận hành của nhân viên và thiết bị có thể do con người vận hành sai.

 ◆ Tất cả các tủ công tắc đều có kênh giảm áp an toàn đáng tin cậy, có thể đảm bảo an toàn cá nhân cho người vận hành ngay cả trong những trường hợp cực đoan.

 ◆ Tủ được chia thành tổ hợp thiết bị cố định và tổ hợp thiết bị có thể mở rộng.

◆ Tủ thường ra vào từ phía trước và cũng có thể được kéo dài hoặc kéo dài từ bên cạnh tùy theo các vị trí lắp đặt khác nhau.

◆ Kích thước của tủ thuận tiện khi lắp đặt, phù hợp với những nơi có không gian hẹp, điều kiện môi trường kém.

◆ Tủ có thể được trang bị các thiết bị điện, điều khiển và giám sát từ xa tùy theo nhu cầu khác nhau của người dùng.

● Chủ yếu là bảng thông số kỹ thuật

GHI CHÚ¹: Phụ thuộc vào dòng điện định mức của cầu chì

GHI CHÚ²: Phụ thuộc vào cầu chì điện áp cao

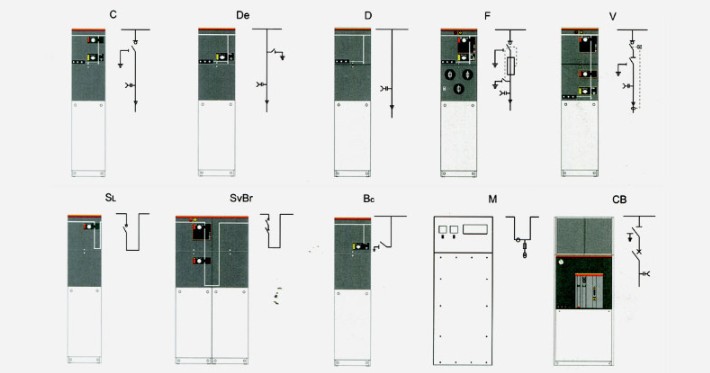

● Mỗi mô-đun của Tủ GIS loại kết hợp có cấu hình sau

▶Cấu hình tủ D Xem "Mô-đun kết nối cáp không có dao nối đất" để biết cấu hình và đặc tính tiêu chuẩn.

►Cấu hình tủ C Xem "Mô-đun công tắc tải" để biết cấu hình và đặc tính tiêu chuẩn.

►Cấu hình tủ F Xem "Mô-đun chuyển mạch chân không" để biết cấu hình và đặc điểm tiêu chuẩn.

 Sự kết hợp tiêu chuẩn của Tủ GIS loại kết hợp KX-RM6 cũng có thể cung cấp các cấu hình sau

►Chỉ báo điện áp điện dung của ống lót đầu vào

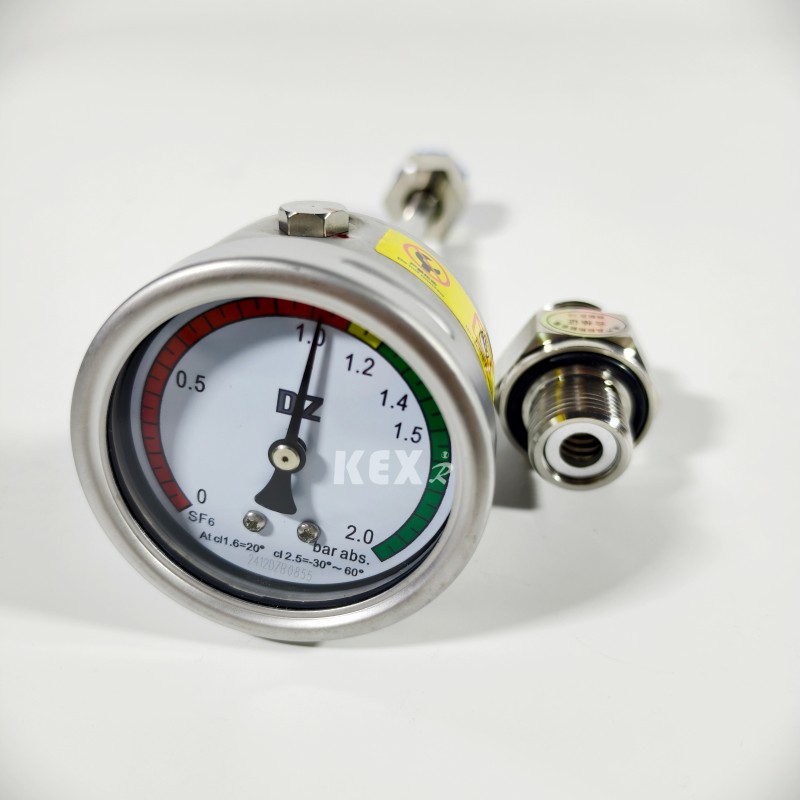

►Mỗi buồng khí được trang bị đồng hồ đo áp suất để theo dõi mật độ SF6.

►Vòng nâng

►Tay cầm vận hành

Ví dụ:

□ Công tắc tải Mô-đun C

○ Cấu hình và tính năng tiêu chuẩn

►Thanh cái 630a

►Công tắc tải/nối đất ba trạm

►Cơ cấu vận hành lò xo đơn ba trạm với hai cầu dao tải độc lập và trục vận hành cầu dao nối đất.

►Hiển thị vị trí của dao tải và dao nối đất

►Ống lót hướng ra nằm ngang ở phía trước, ống lót bu lông dòng 630A 400.

►Chỉ báo điện áp điện dung để biểu thị điện khí hóa ống lót

►Đối với tất cả các chức năng chuyển đổi, thật thuận tiện khi lắp đặt thiết bị khóa móc trên bảng điều khiển.

►Đồng hồ đo áp suất khí SF6 (mỗi hộp khí SF6 chỉ có một chiếc)

►Thanh nối đất

►Khóa liên động giữa dao nối đất và mặt trước của phòng cáp

○ Cấu hình và tính năng tùy chọn

▶Mở rộng xe buýt dành riêng

▶Xe buýt ngoài

▶ Cơ cấu vận hành công tắc tải DC24V/48V/110V/220V; AC 110V/220V；

▶Chỉ báo đoản mạch và lỗi chạm đất Máy biến dòng vòng đo và ampe kế

►Máy biến dòng vòng đo và đồng hồ đo Watt-giờ

►Có thể lắp đặt thiết bị chống sét hoặc đầu cáp đôi ở ống bọc đầu vào cáp.

►Khóa liên động bằng phím Khóa nối đất trực tiếp đường dây vào (khóa công tắc nối đất khi ống lót có điện) AC/DC 110 V/220 V. Tiếp điểm phụ

►Vị trí công tắc tải 2NO+2NC, vị trí công tắc nối đất 2NO+2NC, đồng hồ đo áp suất 1NO có tín hiệu và bình chữa cháy hồ quang 1NO có tiếp điểm tín hiệu.

►Thiết bị phụ có thể được lắp đặt ở

► Buồng đường thứ cấp phía trên tủ công tắc, hộp hạ thế phía trên tủ công tắc.

□ Công tắc tải và cầu chì kết hợp Module F

○ Cấu hình và tính năng tiêu chuẩn

►Thanh cái 630a

► Công tắc tải ba trạm, đầu cầu chì đầu tiên được liên kết cơ học với công tắc nối đất ở cuối cầu chì.

►Cơ cấu vận hành lò xo ba trạm, với hai cầu dao tải độc lập và trục vận hành cầu dao nối đất.

►Hiển thị vị trí của dao tải và dao nối đất

►Thùng cầu chì

►Cầu chì được đặt nằm ngang.

►Chỉ báo ngắt cầu chì Ống lót đi ngang ở phía trước, ống lót cắm 200 series 200A.

►Chỉ báo điện áp điện dung để biểu thị điện khí hóa ống lót

►Đối với tất cả các chức năng chuyển đổi, thật thuận tiện khi lắp đặt thiết bị khóa móc trên bảng điều khiển.

►Đồng hồ đo áp suất khí SF6 (mỗi hộp khí SF6 chỉ có một chiếc)

►Thanh nối đất

►Thông số cầu chì bảo vệ máy biến áp là 12KV, max 125A, 24KV và max 63A.

►Khóa liên động giữa dao nối đất và mặt trước của phòng cáp.

○ Cấu hình và tính năng tùy chọn

▶Phần mở rộng thanh cái dành riêng

►Động cơ bus ngoài để vận hành công tắc tải 24V/48V DC 110V/220V DC/AC.

►Cuộn dây tác động song song 24V/48V DC 110V/220V DC/AC.

►Cuộn dây đóng song song 24V/48V DC 110V/220V DC/AC.

►Máy biến dòng vòng đo và ampe kế Máy biến dòng vòng đo và đồng hồ đo watt-giờ

►Khóa nối đất trực tiếp cho đường dây vào (khóa công tắc nối đất khi ống lót đang mang điện) AC/DC 110 V/220 V. Tiếp điểm phụ

►Vị trí đóng tải 2NO+2NC, vị trí công tắc nối đất 2NO+2NC, cầu chì thổi 1NO, đồng hồ đo áp suất 1NO có tín hiệu, và bình chữa cháy hồ quang 1NO có tiếp điểm tín hiệu.

►Thiết bị thứ cấp có thể được lắp đặt trong buồng đường dây thứ cấp ở phía trên tủ công tắc và hộp điện áp thấp ở phía trên tủ công tắc.

□ Mô-đun đồng hồ M

○ Cấu hình và tính năng tiêu chuẩn

►Tủ đo lường 12KV

►2 máy biến dòng

►2 máy biến điện áp

►6 ống lót 400-series được sử dụng để kết nối bus ngoài mở rộng linh hoạt của GSFR6-12, với đầu vào phía trên và đầu ra phía dưới.

► Thiết bị ngắt ngọn lửa để bảo vệ PT

▶Thành phần hạ áp 1 vôn kế có công tắc chuyển mạch, 1 ampe kế có công tắc chuyển mạch, chiều rộng x cao x sâu =696×1806×820mm.

○ Cấu hình và tính năng tùy chọn

►3 máy biến dòng

▶3 máy biến điện áp chống sét

►Chỉ báo điện áp điện dung để cho biết thiết bị đóng cắt đã được sạc

►Thành phần hạ áp  : 1  đồng hồ đo công suất, 1 đồng hồ đo công suất phản kháng.

□ CB module VCB

○Cấu hình và tính năng Tiêu chuẩn&Tùy chọn

►Thiết bị chống sét được lắp đặt tại cáp đầu vào của thanh cái 1250a/630a.

►Cầu dao chân không bảo vệ đường dây 1250a/630a

►Máy biến dòng điện

►Máy cắt chân không VD4X0 chạy điện 10VDC

►Máy biến điện áp

►Vận hành điện của UXO, công tắc cách ly/nối đất ba trạm phía trên của máy cắt chân không. ►Bộ bảo vệ và điều khiển REF542plus (có CT bảo vệ)

►Cuộn dây cắt ngang 110V/220V DC

►Cuộn đóng 110V/220VDC

►Ống lót bu lông sê-ri 400 của ống lót ổ cắm 1250A/630A được bố trí theo chiều ngang ở phía trước.

▶Mở rộng Bus dự trữ của chỉ báo điện áp điện dung 1250A/630A để biểu thị ống lót đang hoạt động

►Đồng hồ đo áp suất khí SF6 (mỗi bình khí SF6 chỉ có một chiếc) Chiều rộng x cao x sâu = 696×1806×781 mm. ►Trình tự bật tắt: O-0.3s-CO-180s-CO.

►Cảm biến áp suất khí

□ Phụ kiện tùy chọn

1. Tiếp điểm phụ Tất cả các công tắc tải và cầu dao đều có thể được trang bị 2NO+2NC để chỉ vị trí công tắc. Một cuộn dây tác động song song (AC hoặc DC) có thể được lắp đặt trên công tắc máy biến áp và cầu dao, đồng thời bộ phận điều khiển điện áp thấp được đặt phía sau bảng mặt trước.

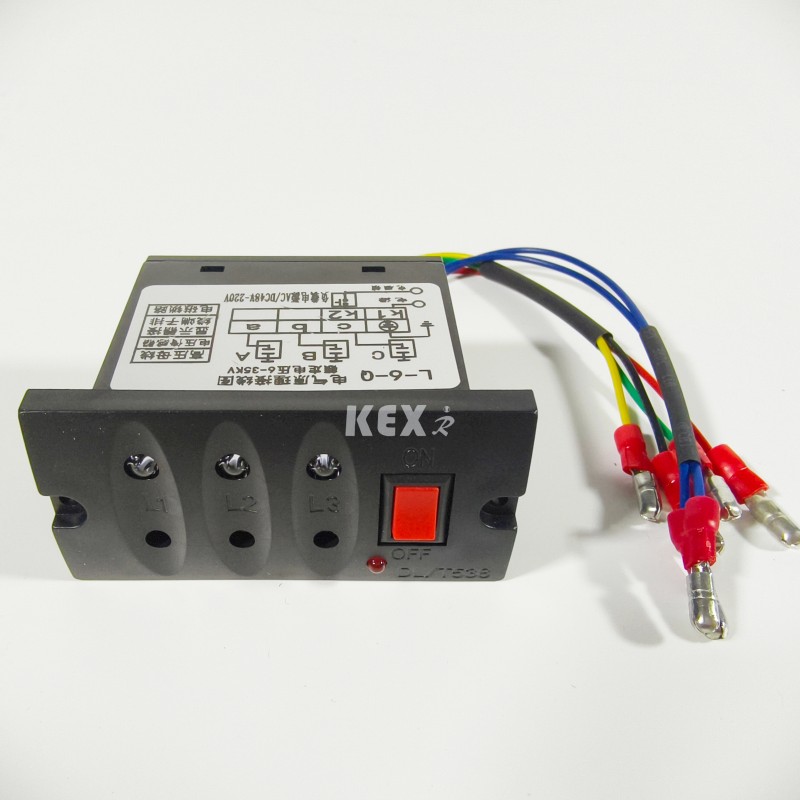

2. Chỉ báo điện áp Chỉ báo điện áp điện dung cho biết ống lót có được tích điện hay không và ổ cắm trên đó có thể được sử dụng cho pha hạt nhân.

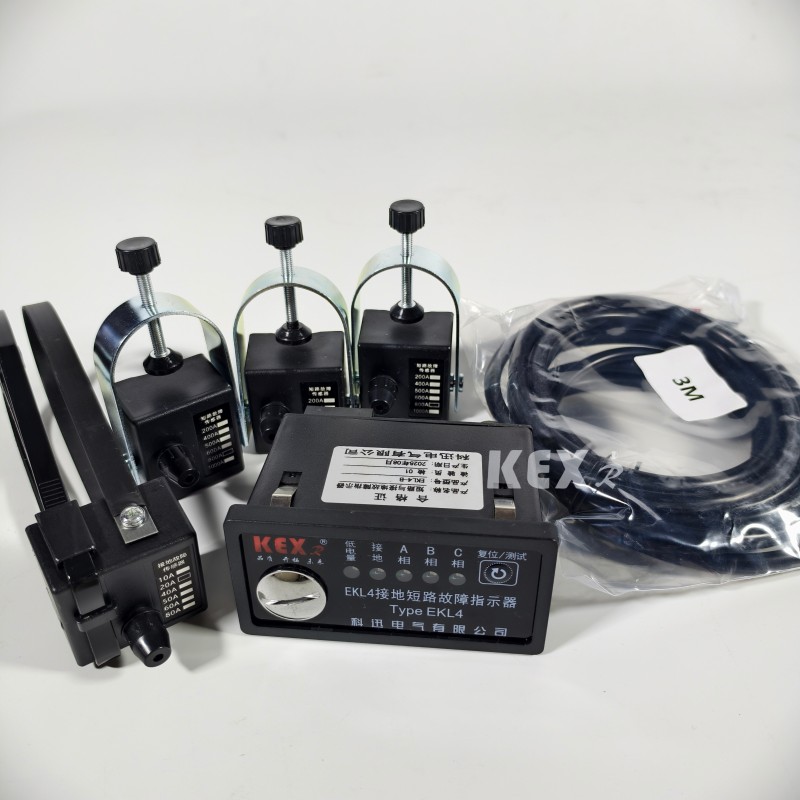

3. Chỉ báo lỗi nối đất và đoản mạch Để thuận tiện cho việc xác định vị trí lỗi, mô-đun công tắc cáp có thể được trang bị đèn báo lỗi nối đất và đoản mạch để phát hiện lỗi đơn giản.

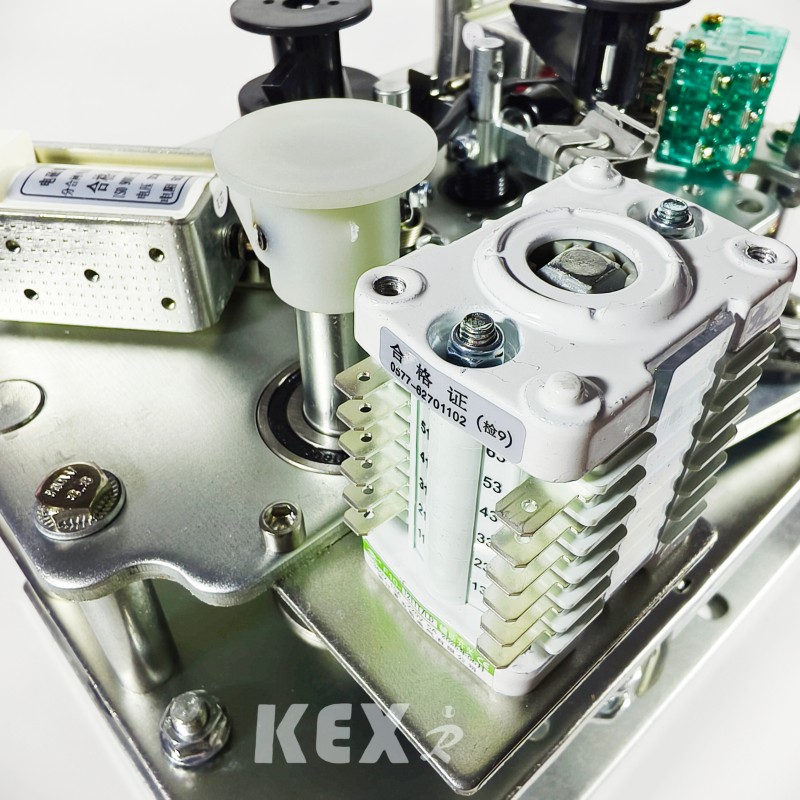

4. Vận hành bằng điện Đây là sơ đồ tiêu chuẩn cho cơ chế vận hành thủ công của bộ chuyển mạch cáp và bộ biến áp. Bạn cũng có thể lựa chọn lắp đặt cơ chế vận hành bằng điện. Công tắc cáp, cầu dao chân không và công tắc nối đất đều được vận hành bằng cơ chế nằm phía sau bảng mặt trước. Tất cả các công tắc và cầu dao có thể được vận hành bằng tay cầm vận hành (cấu hình tiêu chuẩn) hoặc có thể được trang bị cơ cấu vận hành động cơ (phụ kiện). Tuy nhiên, công tắc nối đất chỉ có thể được vận hành bằng tay và một cơ chế có khả năng đóng dòng điện sự cố đã được cấu hình. Cơ chế vận hành bằng điện có thể được thực hiện dễ dàng theo từng giai đoạn.

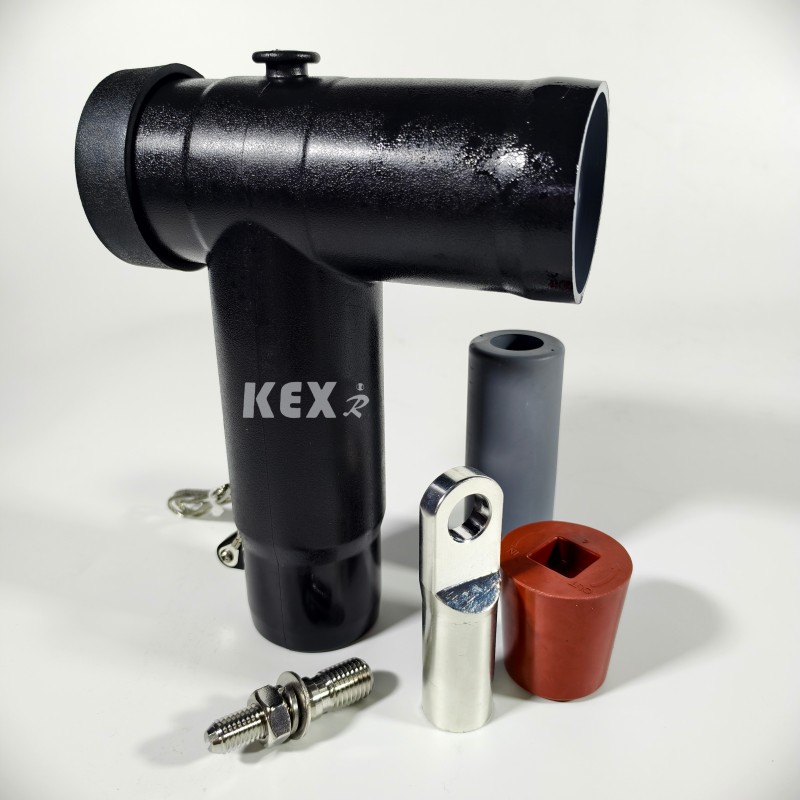

5. Kết nối cáp Ống lót tiêu chuẩn theo DIN47636 được lắp đặt. Tất cả các ống lót có cùng độ cao so với mặt đất và được bảo vệ bằng tấm che phòng cáp. Một số tấm che có thể được khóa liên động bằng công tắc nối đất và tấm che phòng cáp đôi đặc biệt cũng có thể được sử dụng cho đường dây vào cáp đôi.

6. Chỉ báo áp suất Thường được trang bị đồng hồ báo áp suất, được tạo thành bởi đồng hồ đo áp suất. Ngoài ra, các tiếp điểm điện có thể được cung cấp để biểu thị mức giảm áp suất.

7. Khóa phím Có thể lắp khóa phím cho cầu dao, công tắc tải và công tắc nối đất. Nó có thể được trang bị nửa nơi trú ẩn khóa liên động, thích hợp cho các bộ phận ngắt mạch, công tắc tải và công tắc nối đất.

8. Bộ ngắt hồ quang Tất cả các thiết bị mạng vòng đều có thể được trang bị bộ chống hồ quang. Khi xảy ra hồ quang bên trong, bộ chống hồ quang sẽ tự động đóng trên ống lót đi vào, bao gồm các mô-đun D, ​​DE và V, đồng thời tất cả các mô-đun cáp có thể được trang bị bộ chống hồ quang. Họ phải đặt hàng với đơn vị và không thể thay đổi nó. Hoạt động của bình chữa cháy hồ quang có thể được biểu thị bằng phương pháp này và các tiếp điểm điện trong tủ SF6 được kết nối với thiết bị đầu cuối phía sau bảng mặt trước.

● Ví dụ về lược đồ

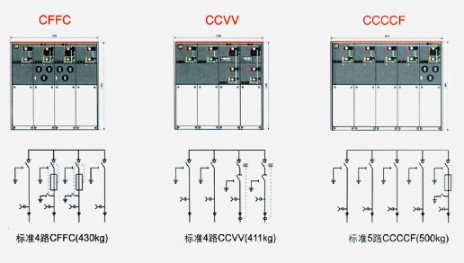

◆ Kế hoạch 1 SA+CCF+

 Lắp đặt thiết bị chống sét trên xe buýt và để nó mở rộng.

 Lưu ý: Số lượng bộ chuyển đổi không được ít hơn 3.

◆ Đề án 2 CCF+

Lắp đặt thiết bị chống sét vào đường dây đến và dự trữ mở rộng.

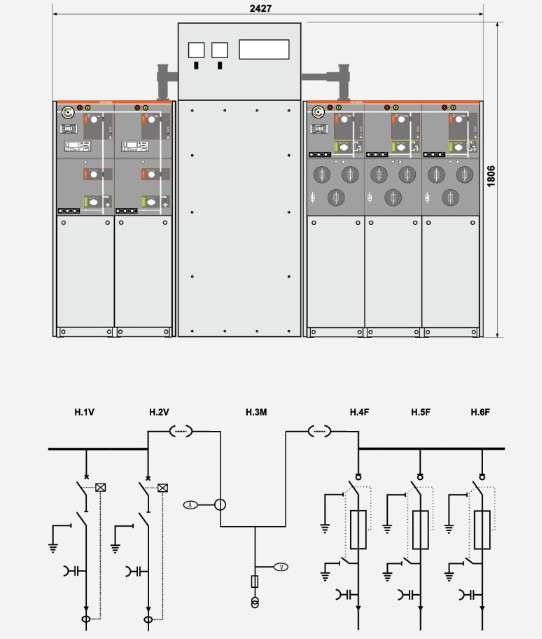

◆ Kế hoạch 3  W+M+FFF

Tính toán cạnh HV

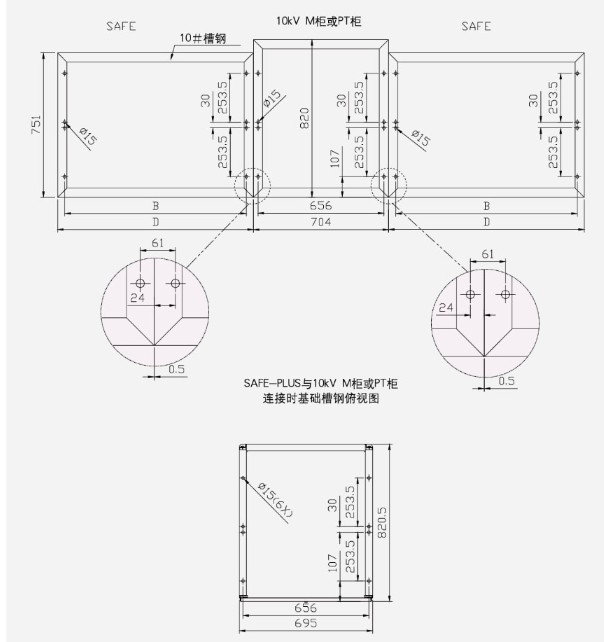

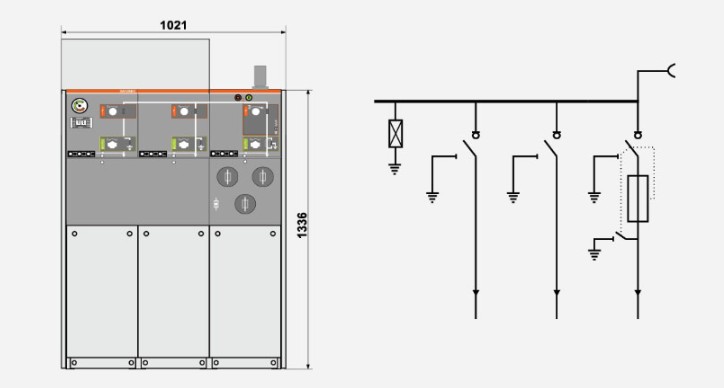

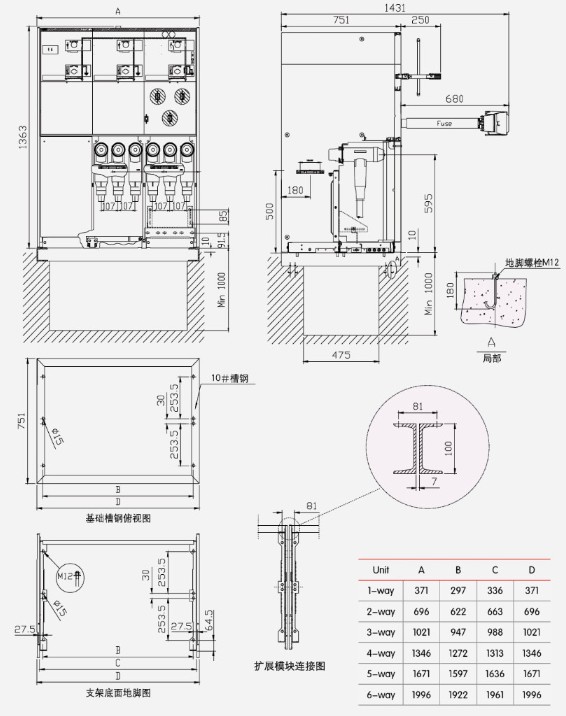

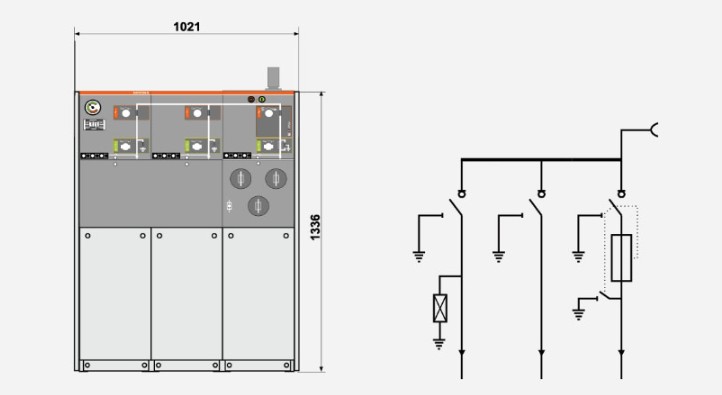

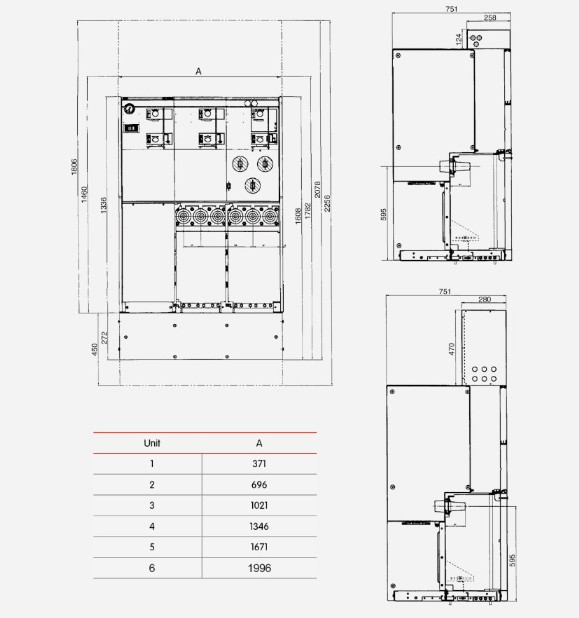

● Bảng cấu trúc và kích thước của Tủ GIS loại kết hợp KXRM6-12
