Đơn vị chính của vòng thân thiện với môi trường

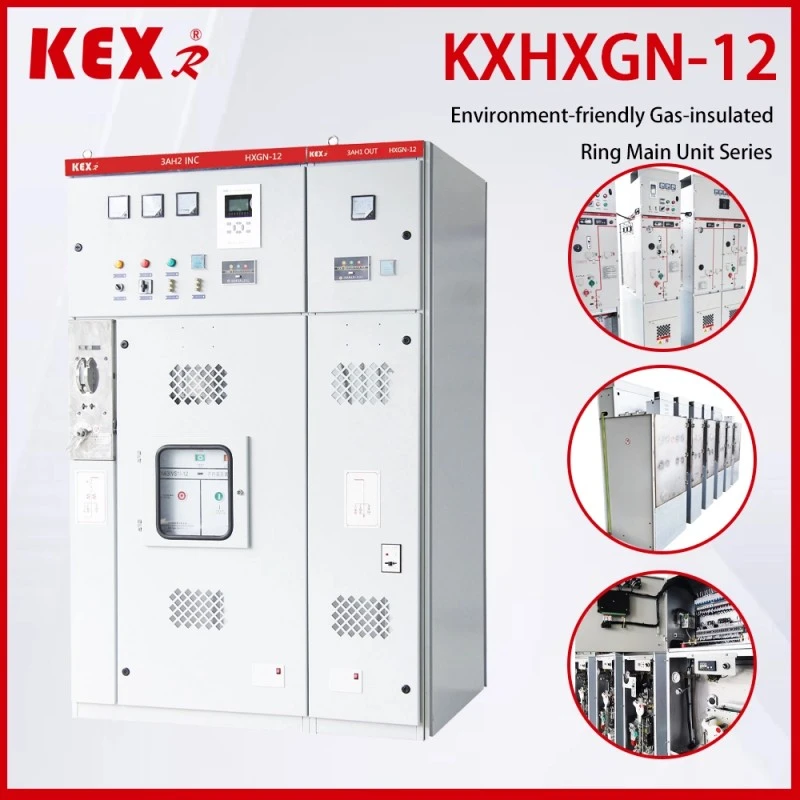

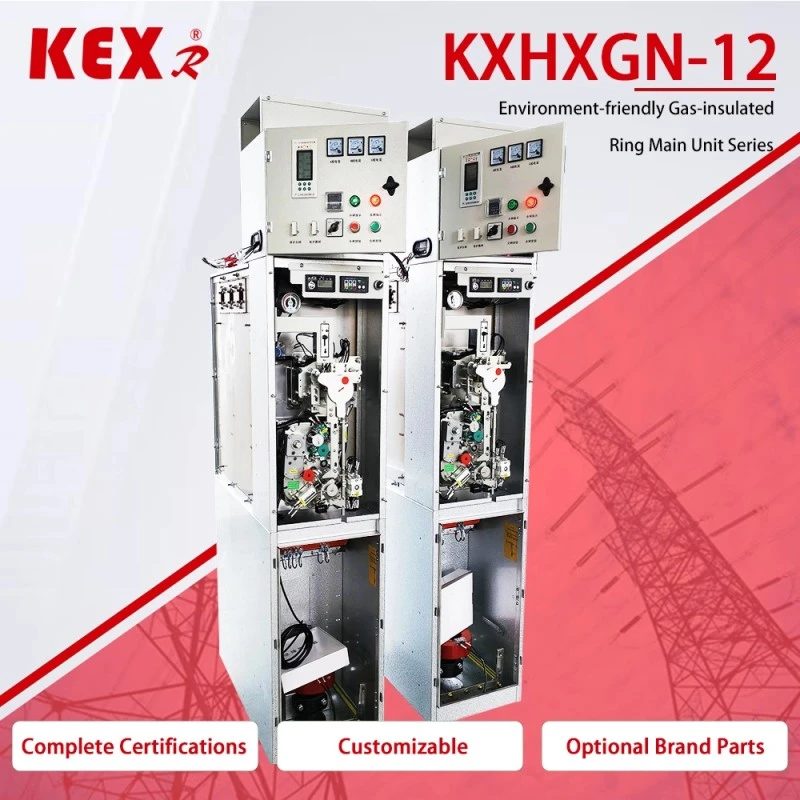

Thiết bị chính vòng thân thiện với môi trường loại KXHXGN-12 do KEXR, nhà cung cấp thiết bị phân phối và truyền tải điện ở Trung Quốc sản xuất, là tủ mạng vòng cách điện bằng khí 12kV với khí bảo vệ môi trường (như không khí khô, nitơ hoặc khí hỗn hợp) làm môi trường cách nhiệt, phù hợp để cung cấp điện cho mạng vòng, nguồn điện đầu cuối và các trạm đóng mở quy mô nhỏ của mạng phân phối.
Model: KXHXGN-12
Thương hiệu: KEXR

Gửi yêu cầu

Mô tả Sản phẩm

● Tính năng chính của thiết bị chính dạng vòng thân thiện với môi trường

(1) Lợi ích bảo vệ môi trường

◆Khí SF miễn phí: Thiết bị chính vòng thân thiện với môi trường sử dụng không khí khô, nitơ hoặc khí bảo vệ môi trường mới (như G, Air Plus®, v.v.), được sử dụng, phù hợp với các quy định về F-Gas của EU và chính sách "carbon kép" của Trung Quốc.

◆Lượng khí thải carbon thấp: So với tủ mạng vòng SF, GWP (Tiềm năng nóng lên toàn cầu) gần bằng 0.

(2) Thiết kế kết cấu

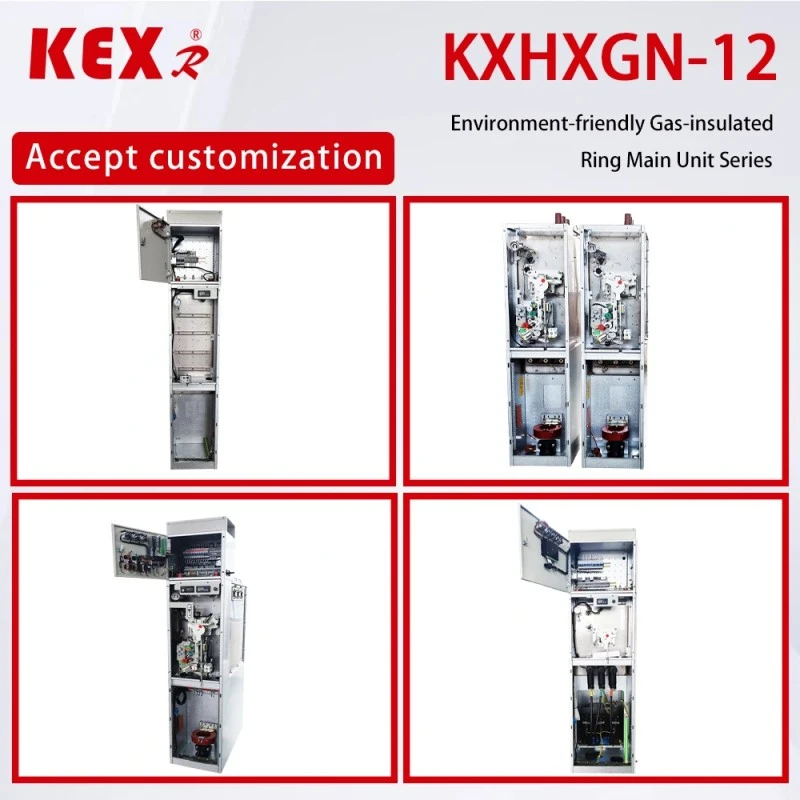

◆Thiết kế mô-đun: Thiết bị chính vòng tròn thân thiện với môi trường của đường dây đến, đường đi, đo lường và PT có thể được mở rộng.

◆Cấu trúc khép kín: Cấp độ bảo vệ của thiết bị chính dạng vòng thân thiện với môi trường đạt IP67, có khả năng chống bụi, chống ẩm và chống ngưng tụ, phù hợp với môi trường khắc nghiệt.

◆Kích thước nhỏ gọn: tiết kiệm không gian hơn tủ mạng vòng AIS và thân thiện với môi trường hơn SF₆ GIS truyền thống.

(3) Tùy chọn thông minh

Có thể chọn giám sát thông minh (chẳng hạn như DTU, đo nhiệt độ trực tuyến, giám sát phóng điện cục bộ, v.v.) để hỗ trợ truy cập Internet of Things (IoT) và thực hiện vận hành và bảo trì từ xa.

● Thông số kỹ thuật của thiết bị chính dạng vòng thân thiện với môi trường

◆ Tủ cầu dao

Mục				Đơn vị	dữ liệu
Điện áp định mức				KV	12
Tần số định mức				HZ	50
Mức cách điện định mức	Chịu được tần số làm việc 1 phút Điện áp		Để nhóm, từng giai đoạn	KV	42
			Phá vỡ		48
	Điện áp chịu được xung chiếu sáng (đỉnh)		Để nhóm, từng giai đoạn	KV	75
			Phá vỡ		85
	Tần số nguồn 1 phút chịu được điện áp của mạch phụ/điều khiển (nối đất)			KV	2
Xếp hạng hiện tại				A	630
Dòng chịu đựng ngắn hạn định mức (giá trị ảo)			Công tắc mạch chính/nối đất	kA	25/4 giây
			Mạch nối đất	kA	21,7/4 giây
Dòng điện chịu được đỉnh định mức			Công tắc mạch chính/nối đất	kA	63
			Mạch nối đất	kA	54.5
Dòng điện và thời gian ngắt mạch định mức				kA/Thời gian	25/30
Dòng điện đóng ngắn mạch định mức (đỉnh)				kA	63
Dòng điện ngắt sạc cáp định mức				A	25
Trình tự vận hành định mức của máy cắt O-0.3s-CO-180s-CO
Đời sống cơ khí		Bộ ngắt/ngắt kết nối		Thời gian	10000/3000
bằng cấp IP		Hộp kín			IP67
		Vỏ thiết bị chuyển mạch			IP4X
Áp suất khí		Mức sạc khí định mức (20oC, áp suất đo)		Mpa	0.02
		Mức hoạt động tối thiểu của khí định mức (20oC, áp suất đo)		Mpa	0
Hiệu suất niêm phong,		Tỷ lệ rò rỉ hàng năm		%/Năm	.00,05

◆Tủ chuyển tải

Mục			Đơn vị	dữ liệu
Điện áp định mức			KV	12
Tần số định mức			HZ	50
Mức cách điện định mức	Chịu được tần số làm việc 1 phút Điện áp		KV

	Điện áp chịu được xung chiếu sáng (đỉnh)		KV

	Tần số nguồn 1 phút chịu được điện áp của mạch phụ/điều khiển (nối đất)		KV	2
Xếp hạng hiện tại			A	630
Dòng chịu đựng ngắn hạn định mức (giá trị ảo)		Công tắc mạch chính/nối đất	KA	25/4 giây
		Mạch nối đất	KA	21,7/4 giây
Dòng điện chịu được đỉnh định mức		Công tắc mạch chính/nối đất	KA	63
		Mạch nối đất	KA	54.5
Dòng điện đóng ngắn mạch định mức (đỉnh)		Công tắc tải/công tắc nối đất	KA	63
Dòng điện ngắt hoạt động định mức			A	630
Dòng điện ngắt vòng kín định mức			A	630
5% Dòng điện ngắt hoạt động định mức			A	31.5
Dòng điện ngắt sạc cáp định mức			A	10
Thời gian nghỉ tải hoạt động định mức			Thời gian	100
Ngắt dòng điện chạm đất			A/Thời gian	31,5/10
Dòng sạc của đường dây và cáp bị ngắt trong điều kiện có sự cố chạm đất.			A/Thời gian	17.4/10
Đời sống cơ khí	Bộ ngắt/ngắt kết nối		A/Thời gian	10000/3000
bằng cấp IP	Hộp kín			IP67
	Vỏ thiết bị chuyển mạch			IP4X
Áp suất khí	Mức sạc khí định mức (20oC, áp suất đo)		Mpa	0.02
	Mức hoạt động tối thiểu của khí định mức (20oC, áp suất đo)		Mpa	0
Hiệu suất niêm phong,	Tỷ lệ rò rỉ hàng năm		%/Năm	.00,05

● Tiêu chuẩn triển khai của thiết bị chính vòng tròn thân thiện với môi trường

◆ Các yêu cầu kỹ thuật chung của tiêu chuẩn GB/T 1022 đối với thiết bị đóng cắt và điều khiển điện áp cao.

◆ GB/T39063640.5kV Thiết bị đóng cắt và điều khiển bọc kim loại AC.

◆ GB/T1985 Công tắc cách ly AC và công tắc nối đất điện áp cao

◆ Công tắc tải cao áp AC GB/T38043.6-40.5kV

◆ GB/T1984 Cầu dao AC cao áp

◆ GB/T4208 Mã IP của cấp độ bảo vệ vỏ

◆ Đo lường phóng điện cục bộ GB/T7354

◆ GB/T311.1 Phối hợp cách nhiệt Phần 1: Định nghĩa, nguyên tắc và quy tắc

● Điều kiện sử dụng của thiết bị mạch vòng thân thiện với môi trường

◆ Nhiệt độ tối đa: +45 độ C;

◆ Nhiệt độ tối thiểu: -25 độ C;

◆ Nhiệt độ tối đa: (trung bình 24 giờ) +35 độ C;

◆ Độ ẩm tương đối trung bình tối đa (24 giờ 1: ≤ 95%; Độ cao: ≤ 1500m; Khả năng chịu địa chấn: 8 độ;

◆ Cấp bảo vệ: đệm thân tích điện IP67, vỏ tủ công tắc IP4x；

◆ Không khí xung quanh rõ ràng không được bị ô nhiễm bởi khí dễ cháy ăn mòn và hơi nước.

◆ Không có nơi rung lắc mạnh thường xuyên và thiết kế khắc nghiệt dưới các bộ phận khắc nghiệt đáp ứng mọi yêu cầu.

◆ Khi được sử dụng trong điều kiện môi trường bình thường vượt quá GB/T3906, người dùng phải thương lượng với KEXR

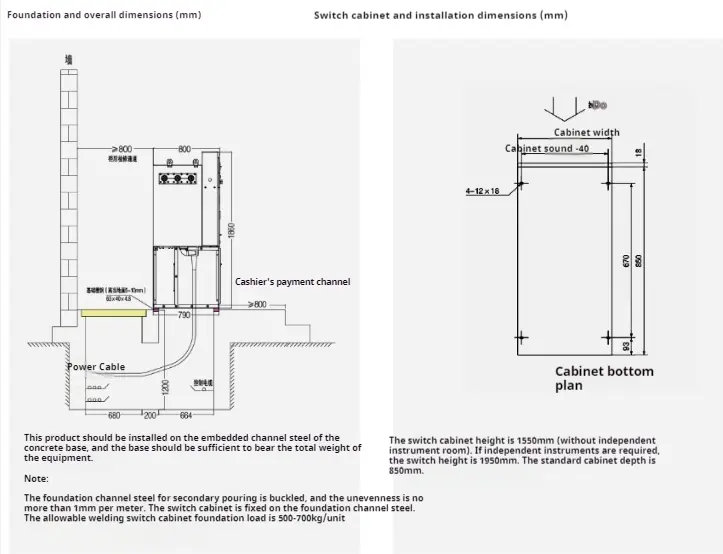

● Hướng dẫn cài đặt
