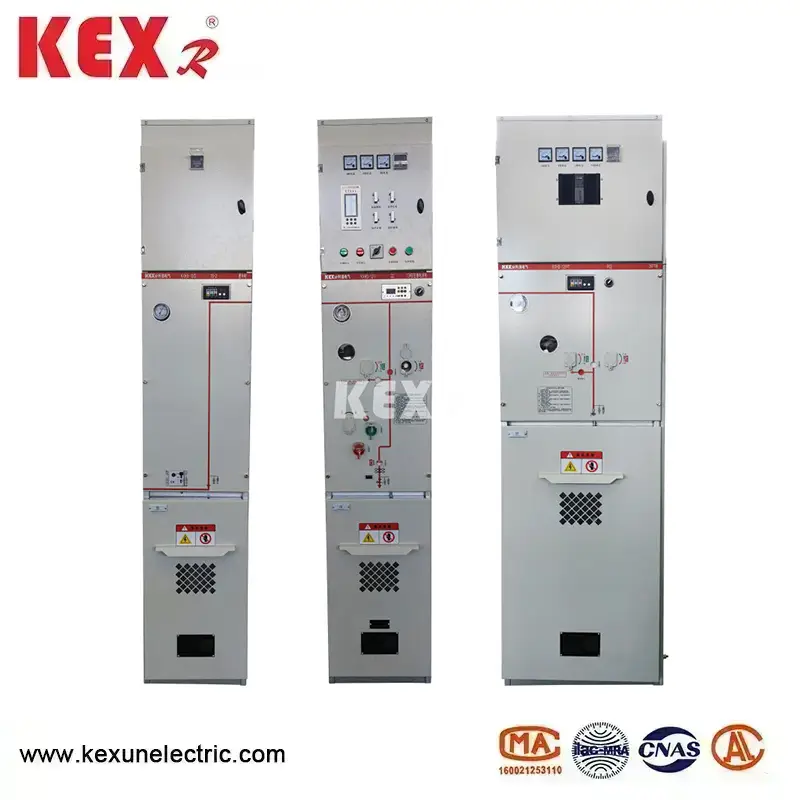

Tủ thiết bị đóng cắt cách điện bằng khí thân thiện với môi trường

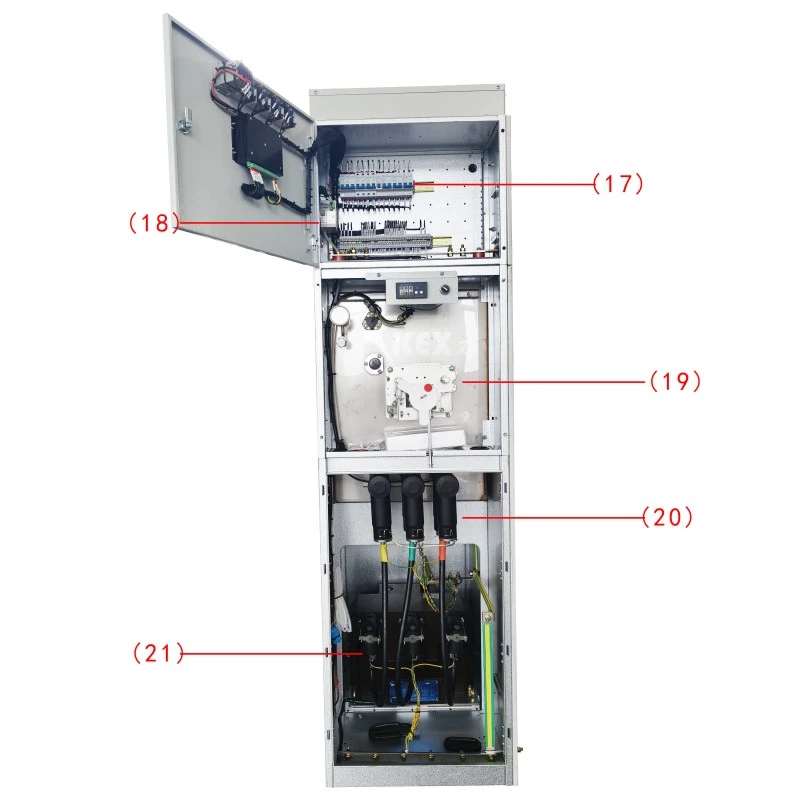

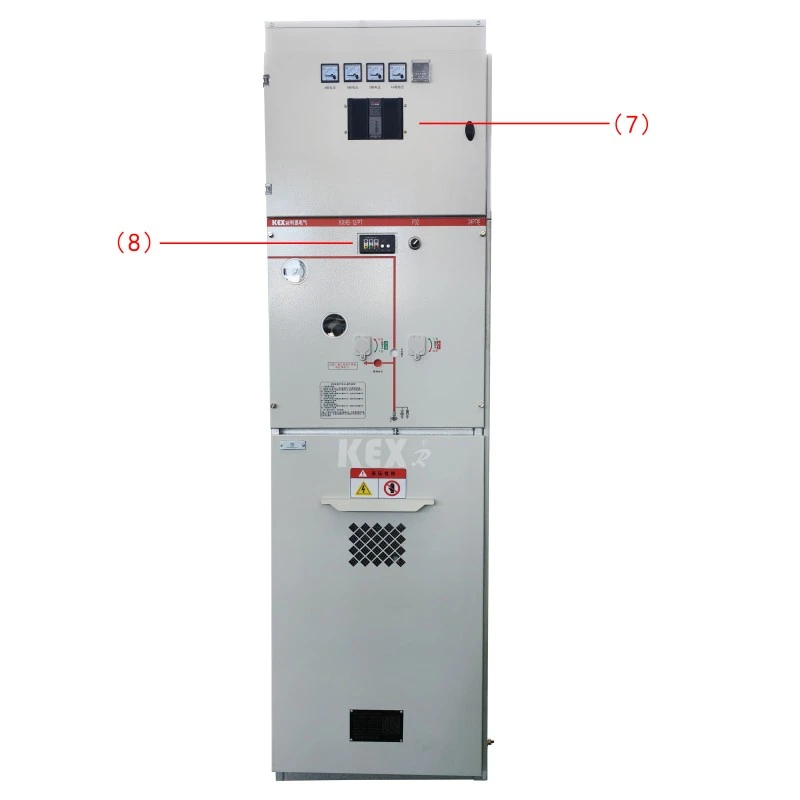

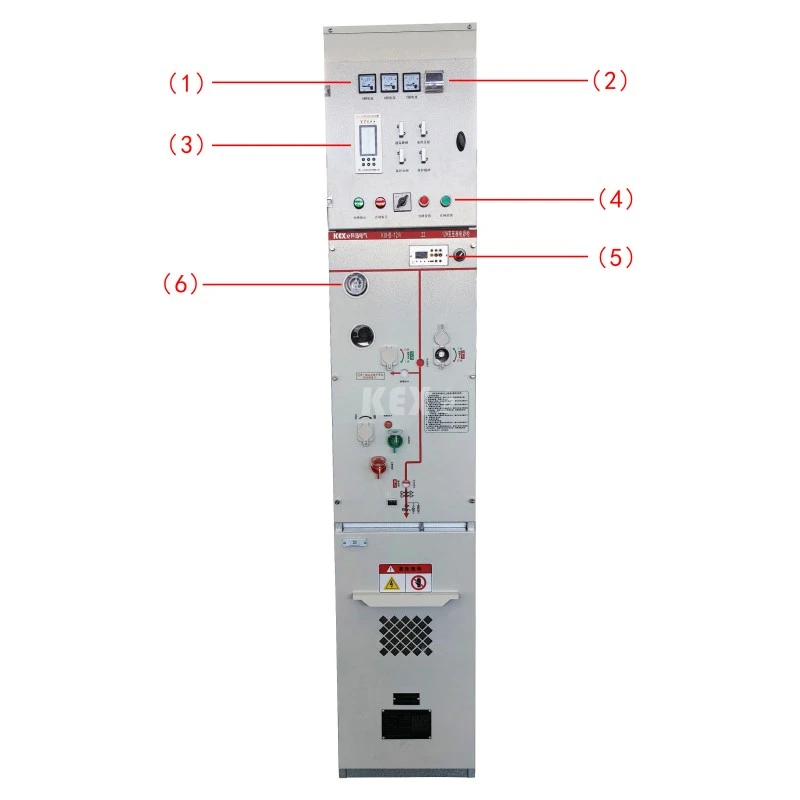

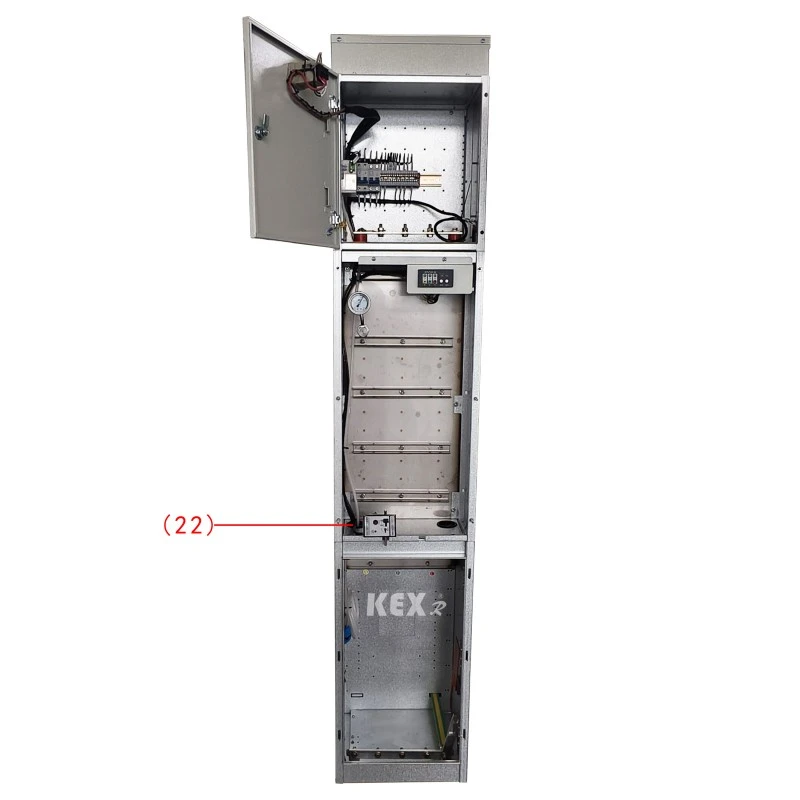

●Thành phần

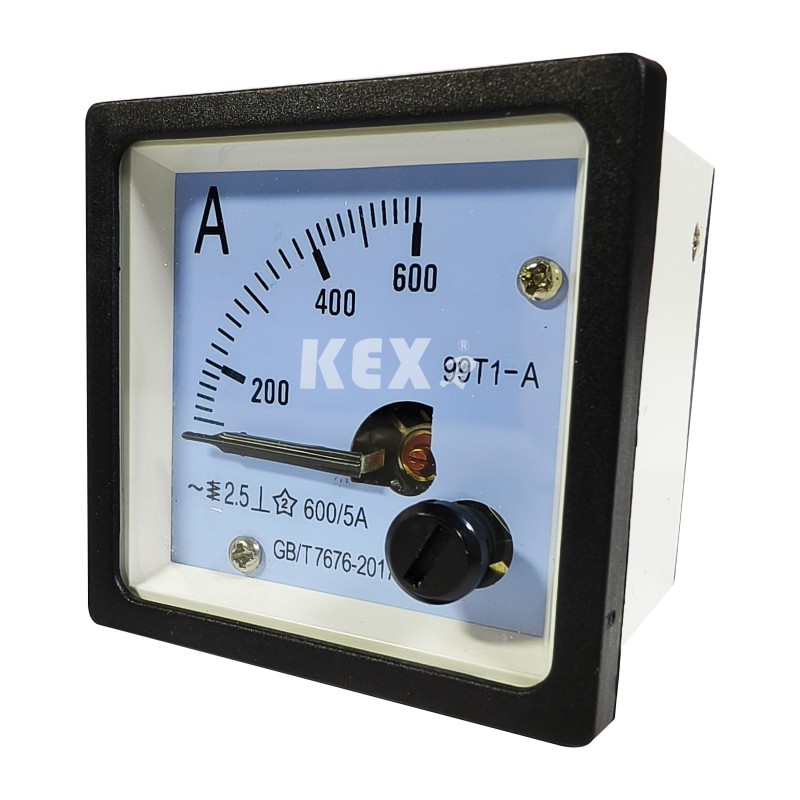

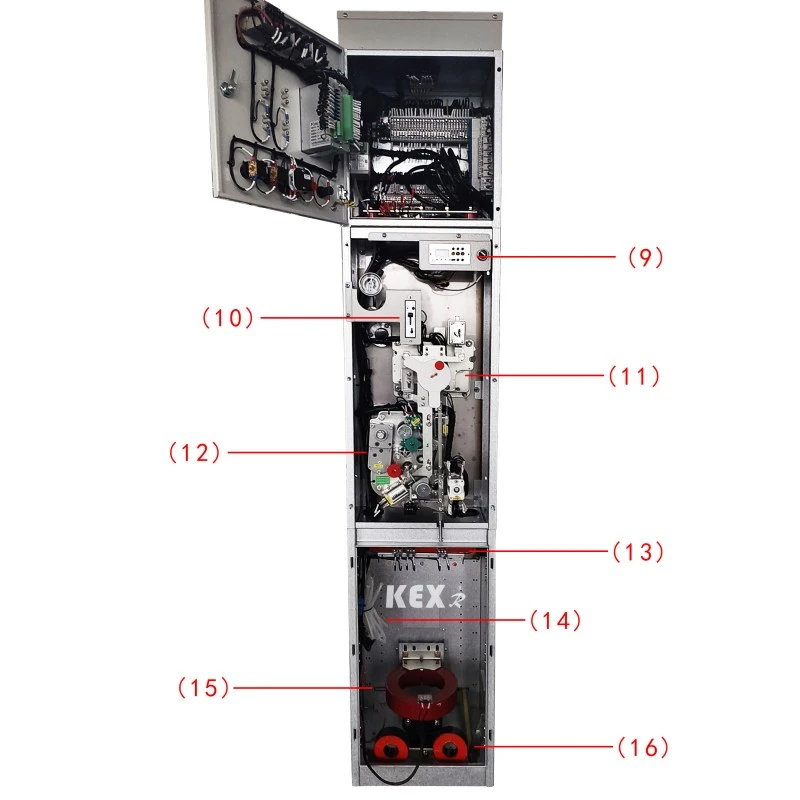

1.Ampe kế

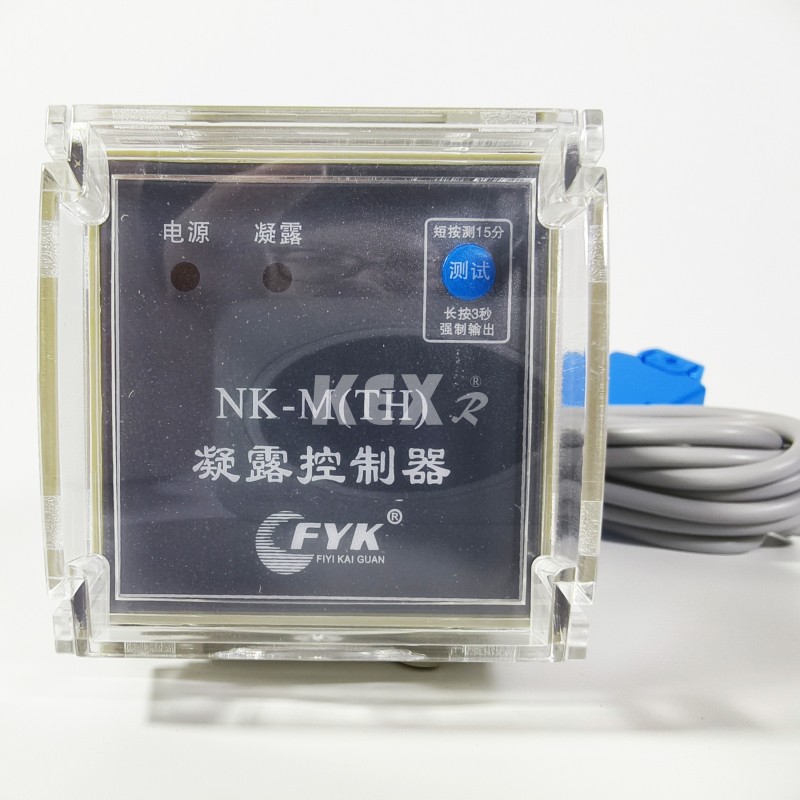

2. Bộ điều khiển ngưng tụ

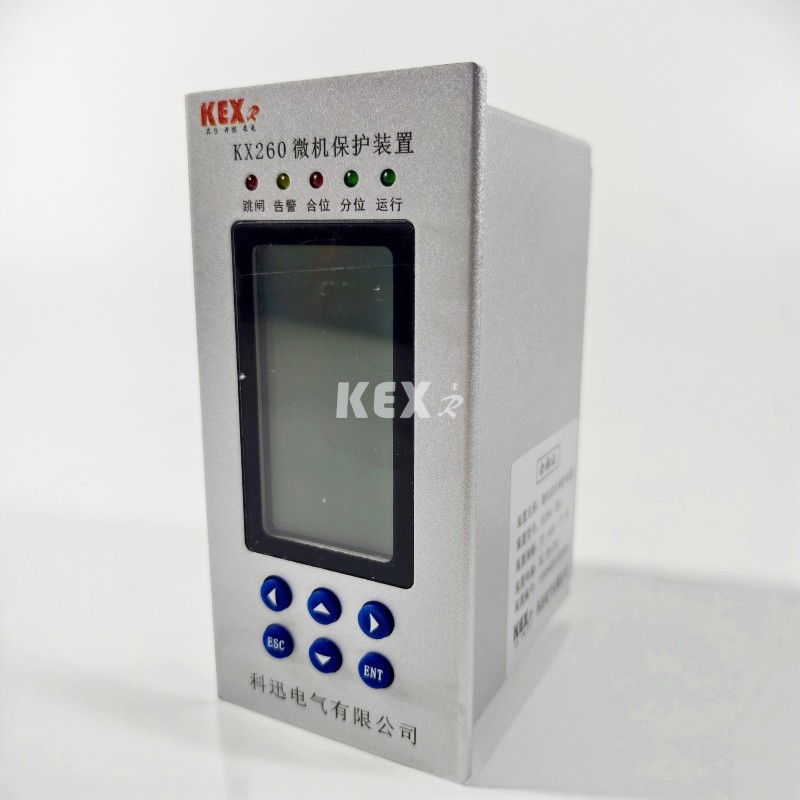

3. Thiết bị bảo vệ máy vi tính

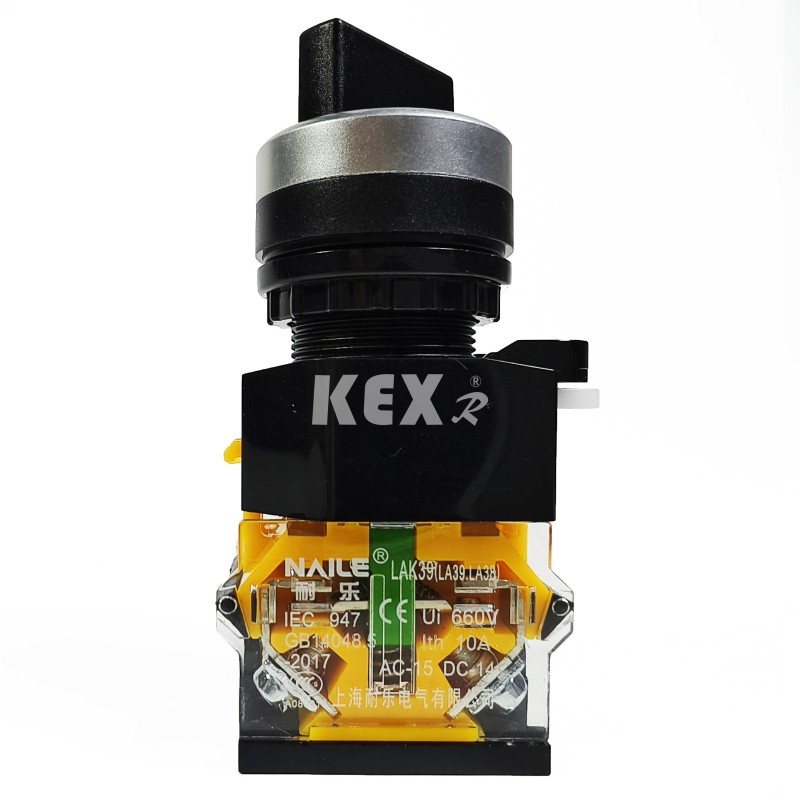

4. Nút

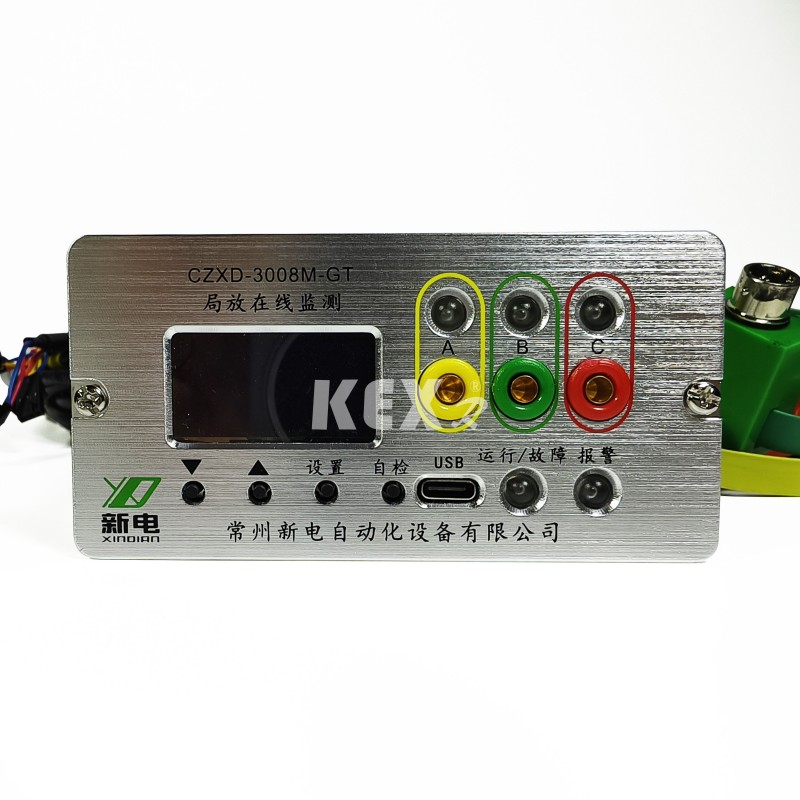

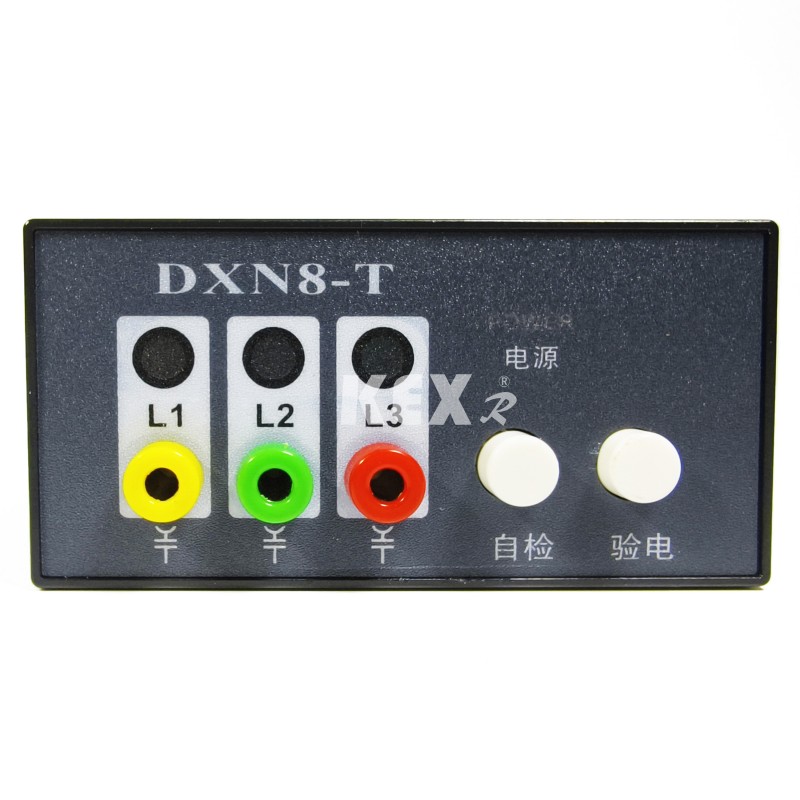

5. Máy dò phóng điện một phần

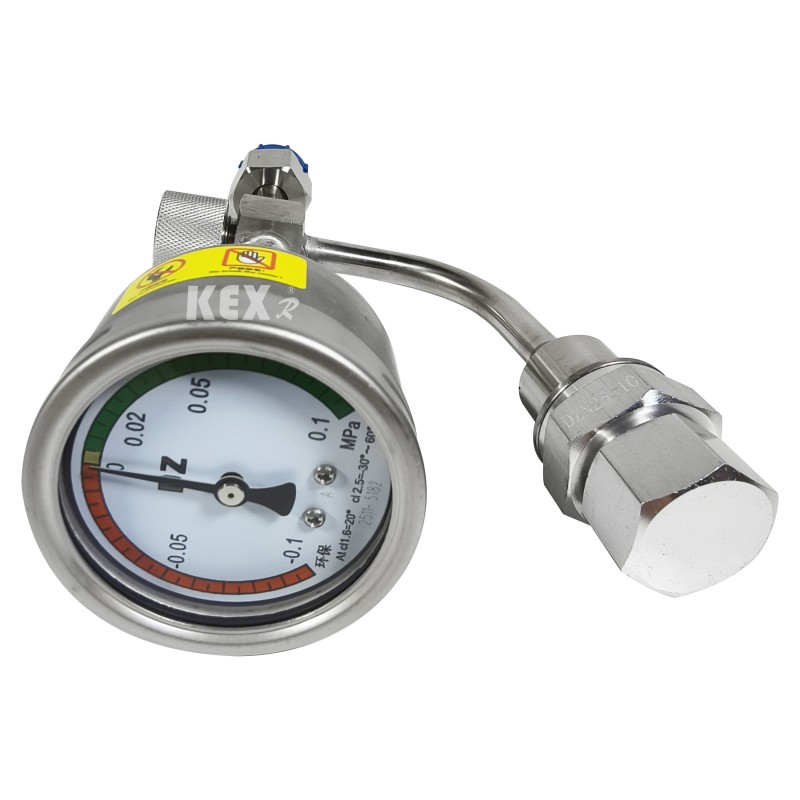

6. Phong vũ biểu

7. Nguồn điện

8. Màn hình sạc

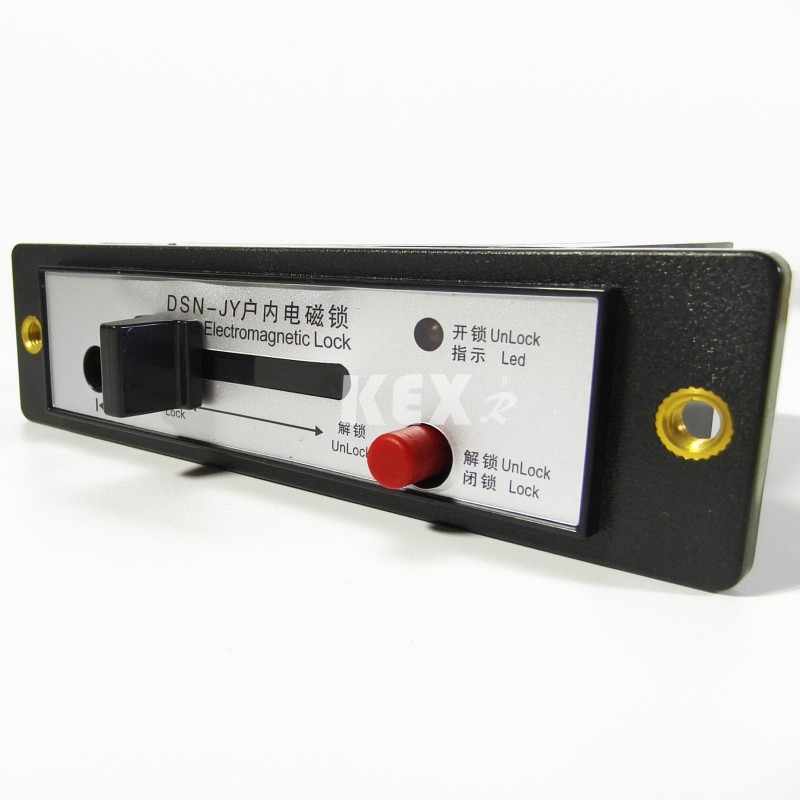

10. Khóa điện từ

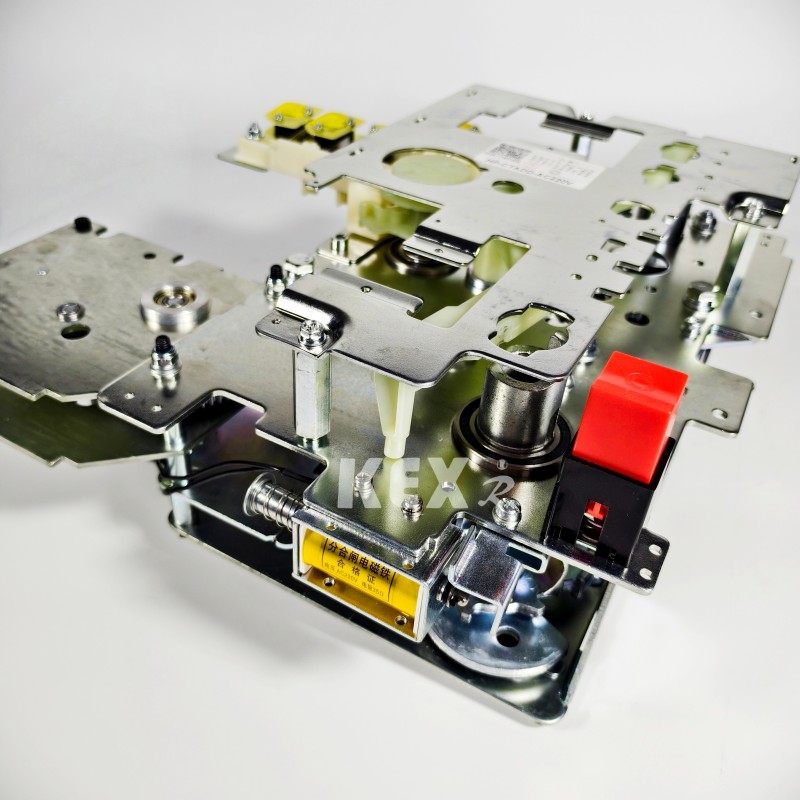

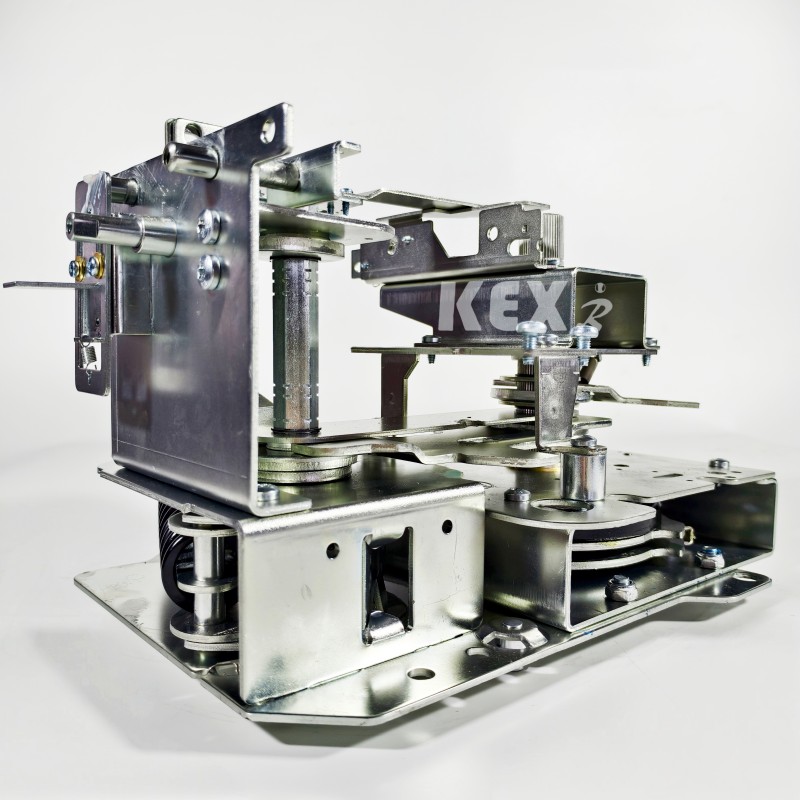

11. Cơ chế vận hành bằng tay

12. Cơ chế vận hành điện

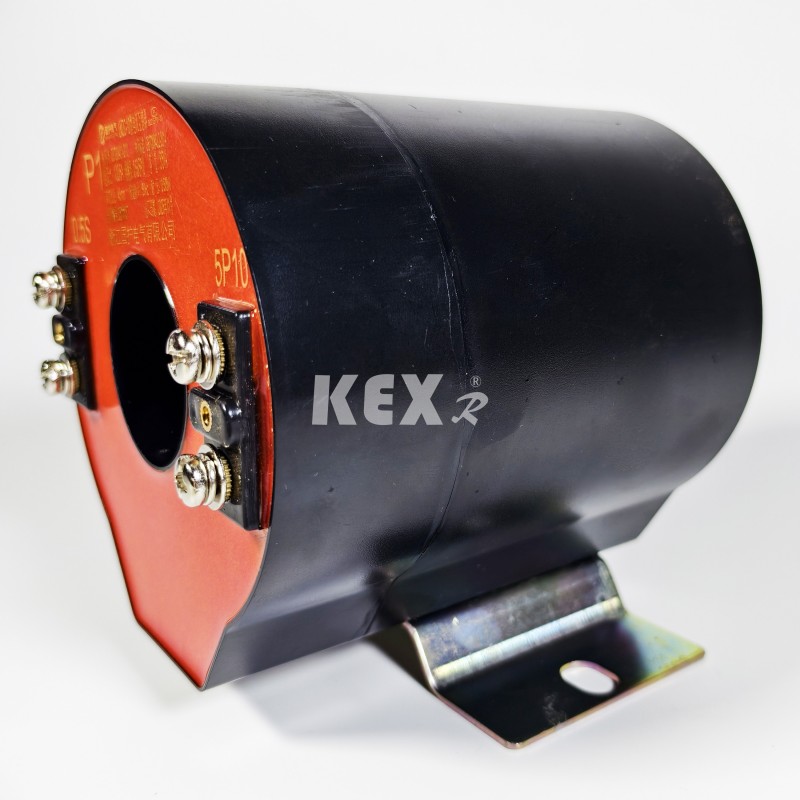

16. CT

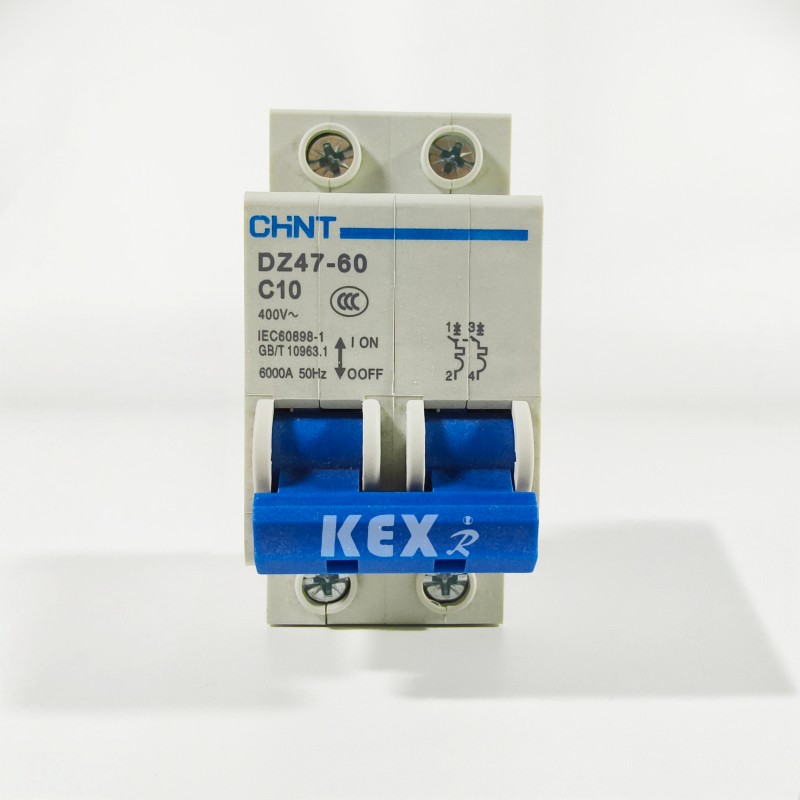

17.MCB

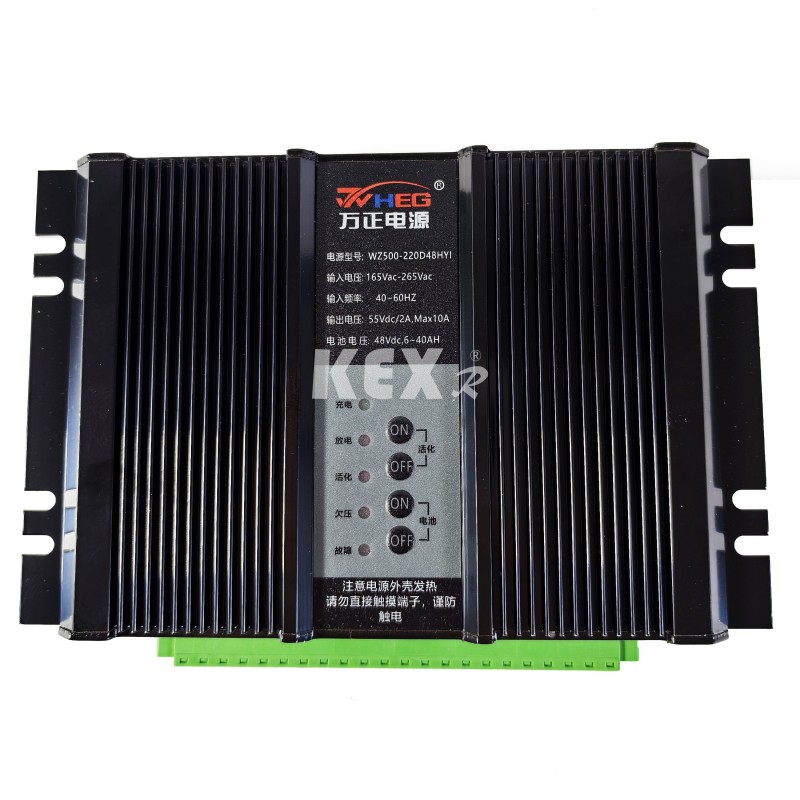

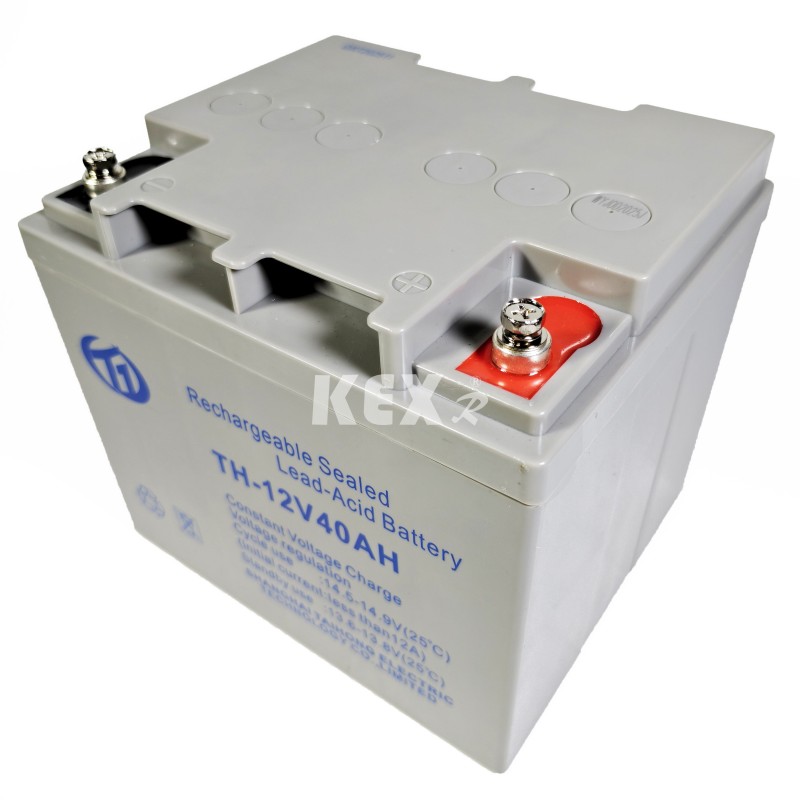

18. pin lưu trữ

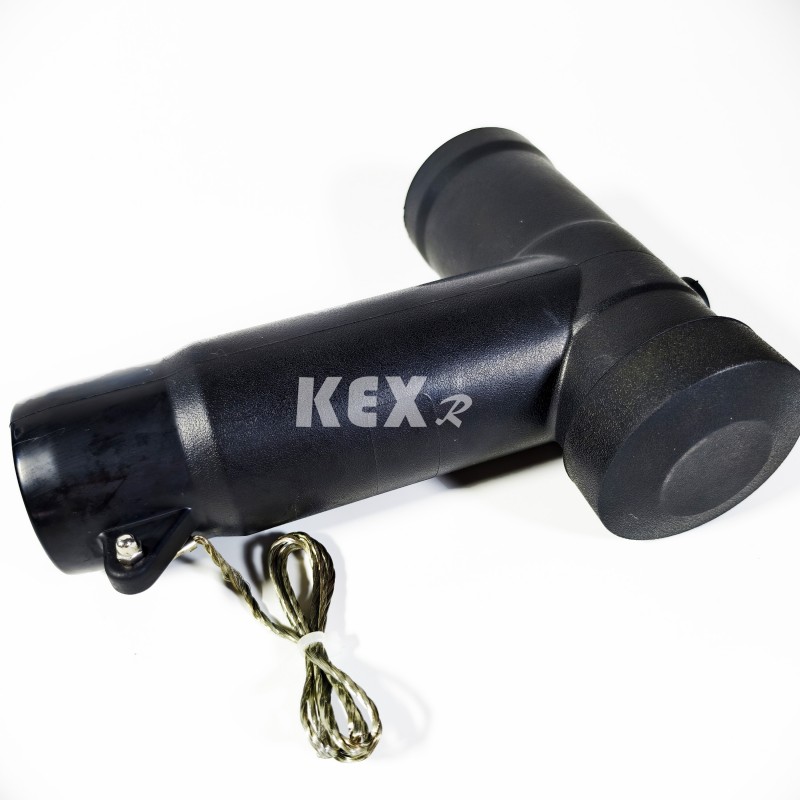

20. Đầu cắm cáp

● Điều kiện sử dụng

◆ Nhiệt độ :-25~45oC

◆ Nhiệt độ tối đa hàng ngày: 35oC

◆ Độ IP: Phớt thân tích điện IP67, vỏ tủ công tắc IP4x

◆Không khí xung quanh của tủ thiết bị đóng cắt cách nhiệt bằng khí thân thiện với môi trường không được bị ô nhiễm rõ ràng bởi khí dễ cháy ăn mòn và hơi nước.

◆Không có nơi rung động mạnh thường xuyên và thiết kế khắc nghiệt dưới các bộ phận khắc nghiệt đáp ứng các yêu cầu khác nhau.

● Tiêu chuẩn

Tủ điện đóng cắt cách điện bằng khí thân thiện với môi trường loại KXHB-12 đáp ứng các tiêu chuẩn dưới đây

◆Yêu cầu kỹ thuật chung của tiêu chuẩn GB/T 1022 đối với thiết bị đóng cắt và điều khiển điện áp cao. ◆ Thiết bị đóng cắt và điều khiển bọc kim loại AC GB/T39063640.5kV.

◆ GB/T1985 Công tắc cách ly AC và công tắc nối đất điện áp cao

◆ Công tắc tải cao áp AC GB/T38043.6-40.5kV

◆ GB/T1984 Bộ ngắt mạch điện áp cao AC

◆ Mã IP GB/T4208 của cấp độ bảo vệ vỏ

◆ Đo phóng điện một phần GB/T7354

◆ GB/T311.1 Phối hợp cách nhiệt Phần 1: Định nghĩa, nguyên tắc và quy tắc

●Bảng thông số kỹ thuật của tủ điện đóng cắt cách điện bằng khí thân thiện với môi trường

◆ Tủ ngắt mạch

◆Tủ chuyển tải

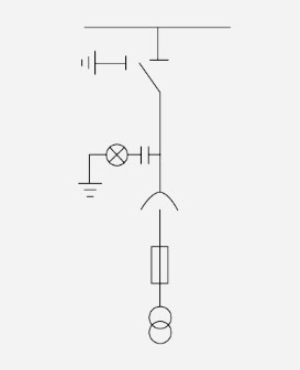

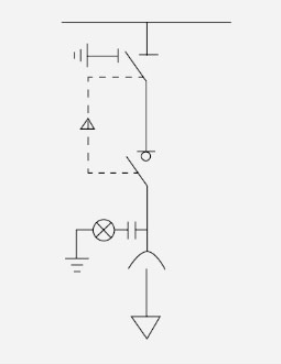

● Sơ đồ cấu hình tủ

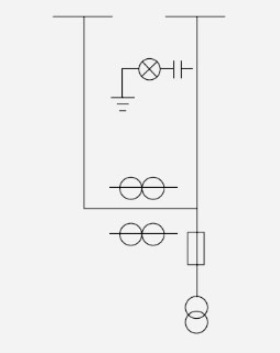

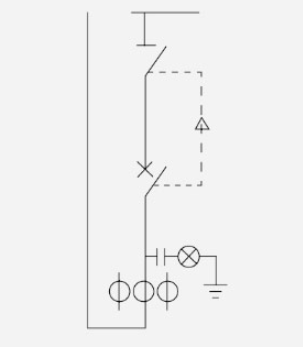

○ Sơ đồ 1

CL650mm

◆Phụ kiện cơ bản

► Công tắc tải

►Công tắc cách ly hai trạm

▶ Đồng hồ đo hiển thị trực tiếp

►Thanh cái tiêu chuẩn

►Xử lý vận hành

►Liên hệ thanh cái

◇phụ kiện tùy chọn

►Cơ chế vận hành bằng điện

▶Dụng cụ hiển thị kỹ thuật số

▶Dụng cụ con trỏ khóa điện từ nguồn DC

►Khóa liên động cơ học ba trong hai

►Giám sát trực tuyến buồng chống sét Buồng điện áp thấp

▶Dụng cụ hiển thị kỹ thuật số

▶Bảo vệ thụ động

►Nâng ghế

►Mô-đun chỉnh lưu

► Buồng hạ thế

▶Thiết bị chống sét khóa liên động cơ học hai trong một

▶Khóa điện từ thiết bị con trỏ nguồn DC (12h-24Ah) Ghế nâng

PTC500mm

◆Phụ kiện cơ bản

► Công tắc tải

▶ Bộ ngắt kết nối ba trạm hiển thị trực tiếp hoạt động của xe buýt tiêu chuẩn

►Tay cầm máy biến điện áp

►Ống hợp nhất PT

►Phích cắm cáp khuỷu tay (bao gồm cả cáp)

◇phụ kiện tùy chọn

►Cơ chế vận hành bằng điện

▶Dụng cụ hiển thị kỹ thuật số

▶Dụng cụ con trỏ khóa điện từ nguồn DC

►Ba trong hai khóa liên động cơ học Giám sát trực tuyến bộ chống sét

► Buồng hạ thế

▶Dụng cụ hiển thị kỹ thuật số

▶Bảo vệ thụ động

►Module chỉnh lưu ghế nâng

► Buồng hạ thế

►Dụng cụ khóa liên động cơ học hai trong một

▶Khóa điện từ thiết bị con trỏ nguồn DC (12h-24Ah)

►Nâng ghế

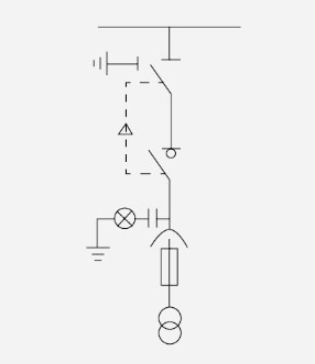

PTi500mm

◆Phụ kiện cơ bản

►Công tắc cách ly ba trạm

▶Màn hình đã sạc

►Xe buýt tiêu chuẩn

►Tay cầm vận hành

►Máy biến điện áp

►Ống hợp nhất PT

►Phích cắm cáp khuỷu tay (bao gồm cả cáp)

◇phụ kiện tùy chọn

►Cơ chế vận hành bằng điện

▶Dụng cụ hiển thị kỹ thuật số

▶Dụng cụ con trỏ khóa điện từ nguồn DC

►Khóa liên động cơ học ba trong hai

►Giám sát trực tuyến thiết bị chống sét

► Buồng hạ thế

▶Dụng cụ hiển thị kỹ thuật số

▶Bảo vệ thụ động

►Nâng ghế

►Mô-đun chỉnh lưu

► Buồng hạ thế

►Bộ chống khóa liên động cơ học hai trong một

▶Khóa điện từ thiết bị con trỏ nguồn DC (12h-24Ah)

►Nâng ghế

PT 500mm

◆Phụ kiện cơ bản

▶Màn hình đã sạc

►Xe buýt tiêu chuẩn

►Máy biến điện áp

►Ống hợp nhất PT

►Phích cắm cáp khuỷu tay (bao gồm cả cáp)

◇phụ kiện tùy chọn

►Cơ chế vận hành bằng điện

▶Dụng cụ hiển thị kỹ thuật số

▶Dụng cụ con trỏ khóa điện từ nguồn DC

►Khóa liên động cơ học ba trong hai

►Giám sát trực tuyến thiết bị chống sét

► Buồng hạ thế

▶Dụng cụ hiển thị kỹ thuật số

▶Bảo vệ thụ động

►Nâng ghế

►Mô-đun chỉnh lưu

► Buồng hạ thế

►Bộ chống khóa liên động cơ học hai trong một

▶Khóa điện từ thiết bị con trỏ nguồn DC (12h-24Ah)

►Nâng ghế

PTS500

◆Phụ kiện cơ bản

►Máy biến điện áp

►Ống hợp nhất PT

►Phích cắm cáp khuỷu tay (bao gồm cả cáp)

◇phụ kiện tùy chọn

▶Thiết bị chống sét

►Giám sát trực tuyến thiết bị chống sét

▶Nguồn điện một chiều (12h-24Ah)

►Dụng cụ con trỏ buồng điện áp thấp

▶Khóa điện từ dụng cụ hiển thị kỹ thuật số

►Nâng ghế

M 650mm

◆Phụ kiện cơ bản

▶Màn hình đã sạc

▶Xe buýt dài và ngắn

►Xe buýt trung chuyển

►Máy biến điện áp

►Bể định lượng ống hợp nhất PT

►Máy biến điện áp

◇phụ kiện tùy chọn

►Dụng cụ con trỏ buồng điện áp thấp

▶Khóa điện từ dụng cụ hiển thị kỹ thuật số

►Nâng ghế

►Bộ điều khiển nhiệt độ và độ ẩm

Lưu ý: Nếu thêm công tắc cách ly dương trước PT thì chiều rộng của tủ phải thay đổi thành 1000mm và các kích thước khác không thay đổi.

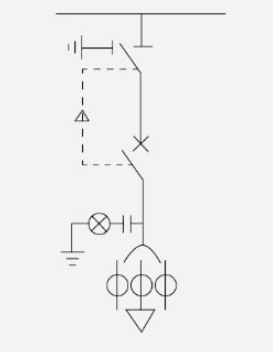

○ Sơ đồ 2

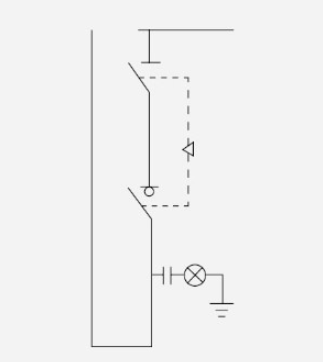

C 420mm

◆Phụ kiện cơ bản

►Công tắc cách ly ba trạm

▶Màn hình đã sạc

►Xe buýt tiêu chuẩn

►Tay cầm vận hành

► Công tắc tải

◇phụ kiện tùy chọn

►Cơ chế vận hành bằng điện chống sét

▶Bảo hiểm toàn diện

▶Dụng cụ hiển thị kỹ thuật số

►Khóa điện từ nguồn DC

►Máy biến áp thứ tự 0

►Thiết bị con trỏ chỉ báo lỗi (có đo nhiệt độ) ►Giám sát trực tuyến bộ chống sét

▶Bảo vệ thụ động

►Nâng ghế

►Mô-đun chỉnh lưu

►Máy biến dòng xuyên lõi

►Đèn báo lỗi EKL-4

► Buồng hạ thế

►Khóa liên động cơ học hai trong một

►Thiết bị khóa nối đất đường dây vào

►Khóa liên động cơ học ba trong hai

►Phụ kiện cáp

V 420mm

◆Phụ kiện cơ bản

► Bộ ngắt kết nối 3 vị trí

▶Màn hình đã sạc

►Thanh cái tiêu chuẩn

►Xử lý vận hành

►Ngắt mạch

►CT

◇phụ kiện tùy chọn

►Cơ chế vận hành bằng điện

►Thiết bị né tránh

▶Bảo hiểm toàn diện

▶Dụng cụ hiển thị kỹ thuật số

►Khóa điện từ nguồn DC

►Máy biến áp thứ tự 0

▶Dụng cụ con trỏ chỉ báo lỗi (có đo nhiệt độ)

►Giám sát trực tuyến thiết bị chống sét

▶Bảo vệ thụ động

►Nâng ghế

►Mô-đun chỉnh lưu

►Máy biến dòng xuyên lõi

►Đèn báo lỗi EKL-4 Buồng điện áp thấp

►Khóa liên động cơ học hai trong một

►Thiết bị khóa nối đất đường dây vào

►Khóa liên động cơ học ba trong hai

►Phụ kiện cáp

V 650mm

◆Phụ kiện cơ bản

►Công tắc cách ly hai trạm

▶Màn hình đã sạc

►Xe buýt tiêu chuẩn

►Cầu dao tay cầm vận hành

►Máy biến dòng điện

►Kết nối xe buýt

◇phụ kiện tùy chọn

►Cơ chế vận hành bằng điện

▶Bảo hiểm toàn diện

► Buồng hạ thế

►Khóa liên động cơ học hai trong một

►Khóa liên động cơ học ba trong hai

▶Dụng cụ trỏ nguồn điện DC

▶Dụng cụ hiển thị kỹ thuật số

►Nâng ghế

►Mô-đun chỉnh lưu bảo vệ thụ động

►Khóa điện từ

○ Sơ đồ 3

DI 420mm

◆Phụ kiện cơ bản

▶Màn hình đã sạc

►Thanh cái tiêu chuẩn

◇phụ kiện tùy chọn

►Phụ kiện chống sét cho cáp

►Giám sát trực tuyến thiết bị chống sét

►Đèn báo lỗi Đèn báo lỗi EKL-4 (có đo nhiệt độ) ►Khóa điện từ

►Nâng ghế

DI 420mm

◆Phụ kiện cơ bản

▶Màn hình đã sạc

►Thanh cái tiêu chuẩn

►Xử lý vận hành

► Công tắc ngắt kết nối 2 vị trí

◇phụ kiện tùy chọn

► Buồng hạ thế

►Khóa liên động cơ học hai trong một

►Khóa liên động cơ học ba trong hai

►Ghế nâng khóa điện từ

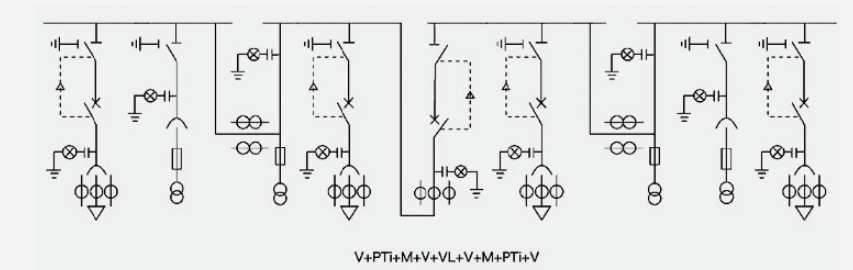

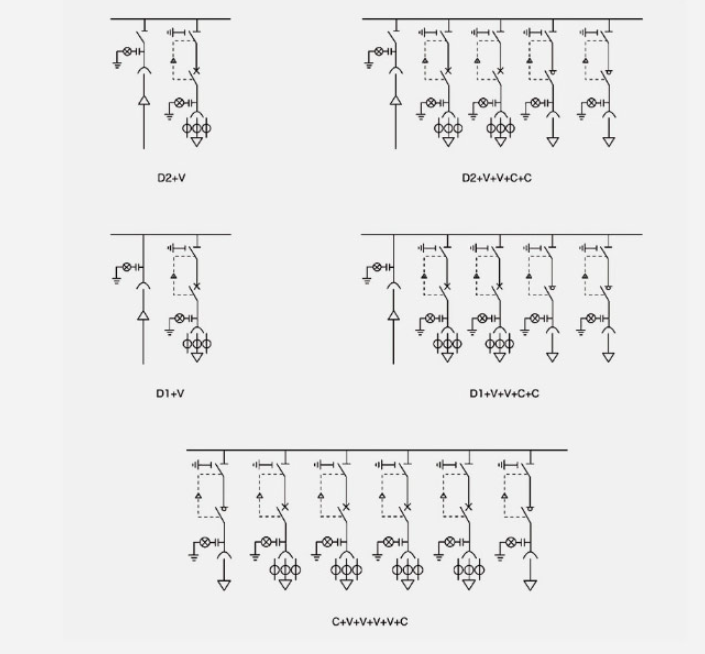

●Tổ hợp sơ đồ điển hình 1

Lưu ý: Sơ đồ tham chiếu kết hợp điển hình ở trên có thể được kết hợp theo nhiều cách khác nhau tùy theo nhu cầu của người dùng.

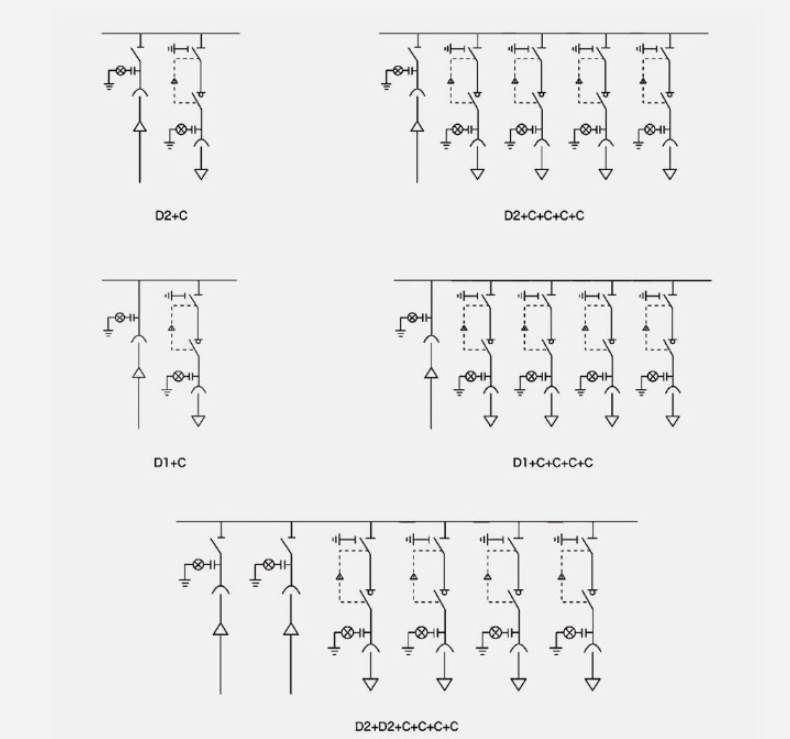

Sơ đồ điển hình kết hợp 2

Lưu ý: Sơ đồ tham chiếu kết hợp điển hình ở trên có thể được kết hợp theo nhiều cách khác nhau tùy theo nhu cầu của người dùng.

Sơ đồ phân đoạn ATS

● Chuyển đổi hướng dẫn vận hành

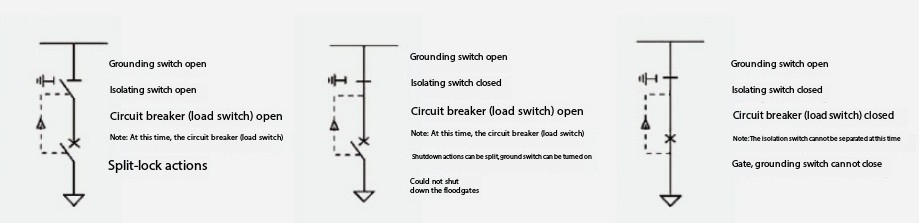

Chuyển đổi vị trí, trạng thái và khóa liên động

Các bước vận hành:

Truyền tải điện: Treo (đóng) cửa trên và cửa dưới bằng cầu dao (công tắc tải) → công tắc nối đất có công tắc cách ly → cầu dao (công tắc tải) có truyền tải điện là xong.

Cắt điện: Cầu dao (công tắc tải) → dao cách ly → dao nối đất → cầu dao (công tắc tải) không tải (mở) và cửa bị tắt.

● Hướng dẫn cài đặt

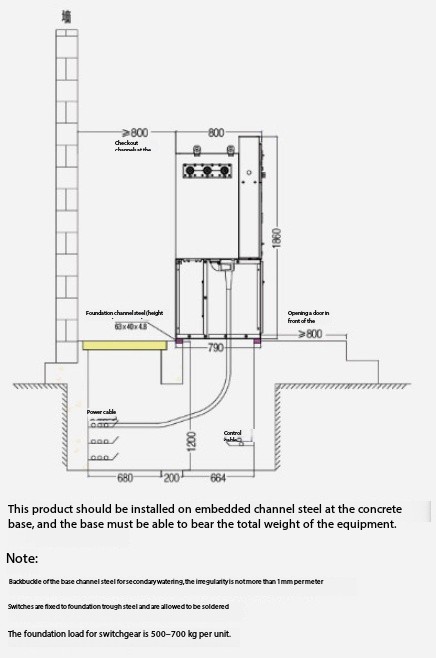

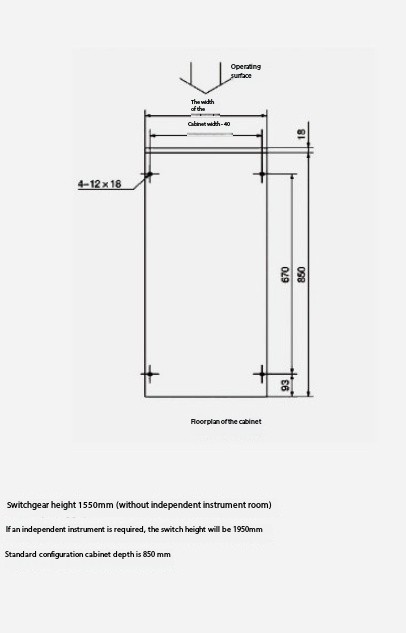

◆Nền móng và kích thước tổng thể

◆Kích thước tủ và lắp đặt tổng thể
