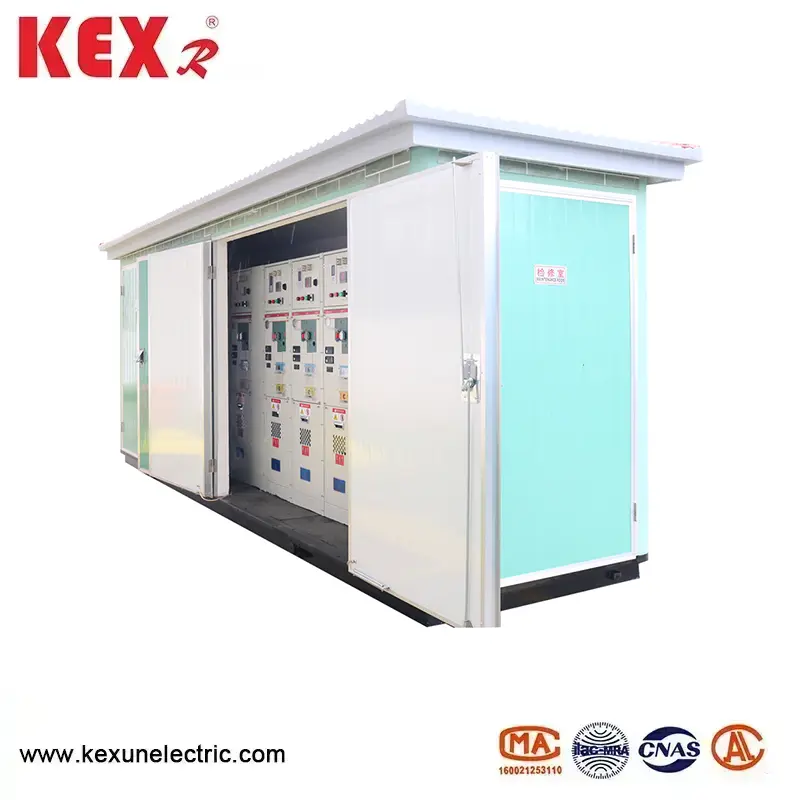

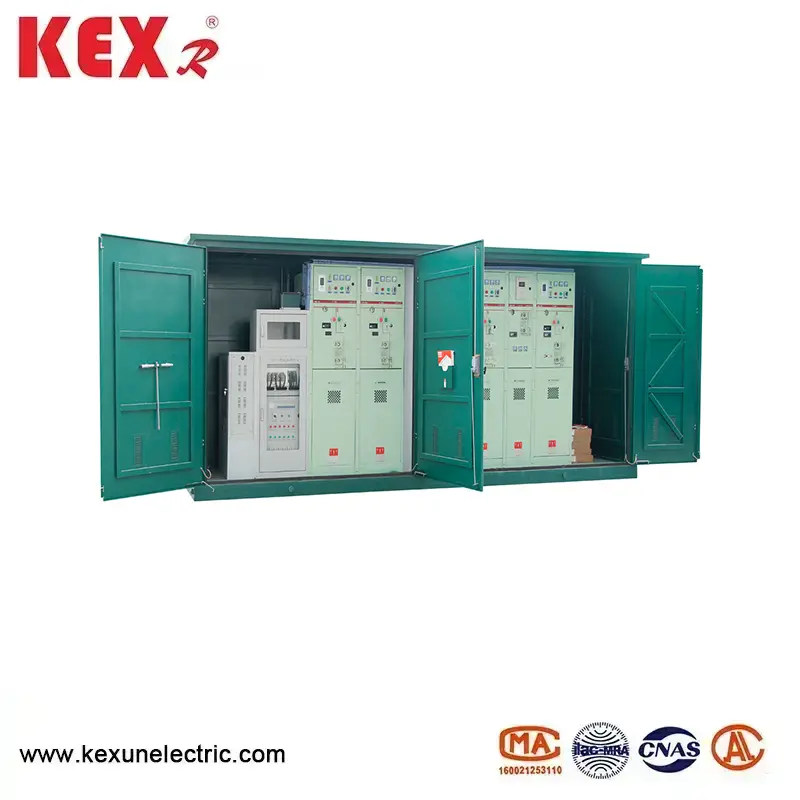

Đơn vị chính của vòng mô -đun

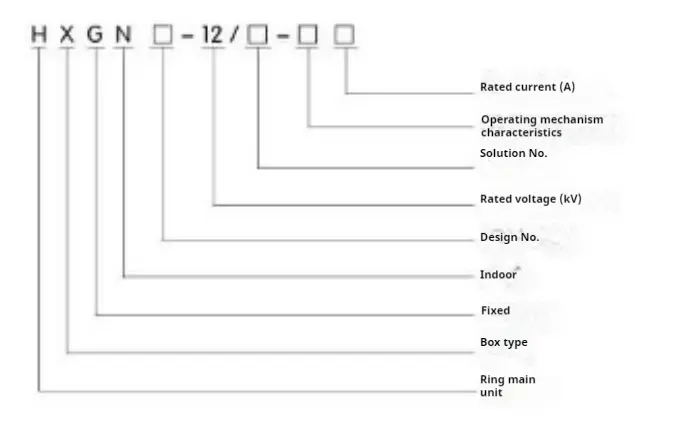

Ý nghĩa mô hình

○ Sử dụng chính và phạm vi ứng dụng của đơn vị chính mô-đun loại HXGH-12

Đơn vị chính của vòng mô-đun phù hợp cho các bộ hoàn chỉnh trong nhà gồm 3,6-12kV dòng xen kẽ ba pha với phần xe buýt đơn 50Hz, được sử dụng để nhận và phân phối năng lượng điện, và có chức năng điều khiển, bảo vệ và giám sát mạch. Nó có thể được áp dụng cho nhiều loại nhà máy điện, trạm biến áp, doanh nghiệp công nghiệp và khai thác, các tòa nhà cao tầng và các nơi khác, và cũng có thể được kết hợp với tủ mạng vòng được sử dụng trong các trạm chuyển đổi.

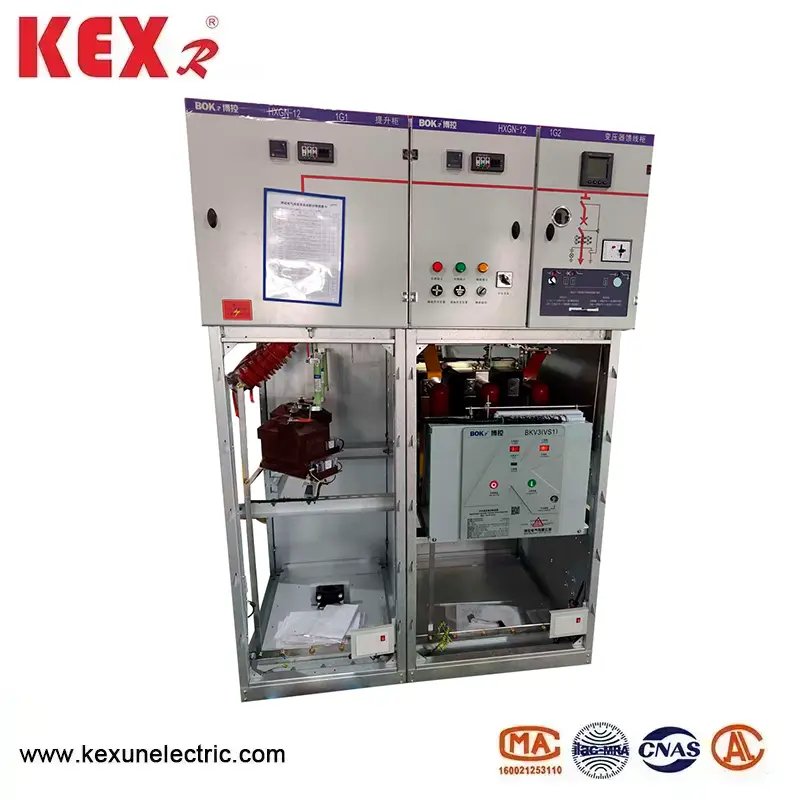

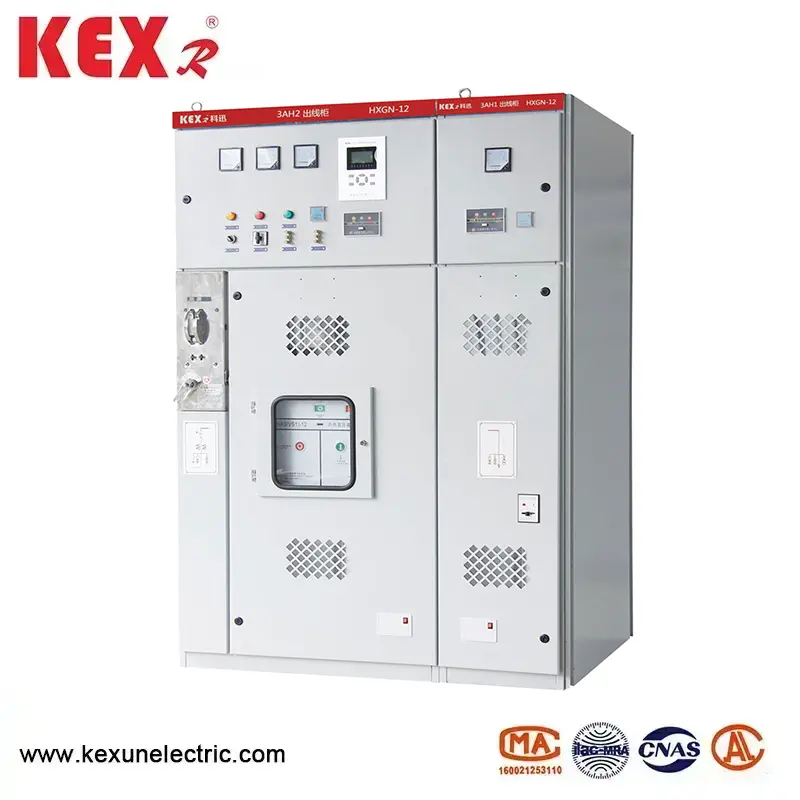

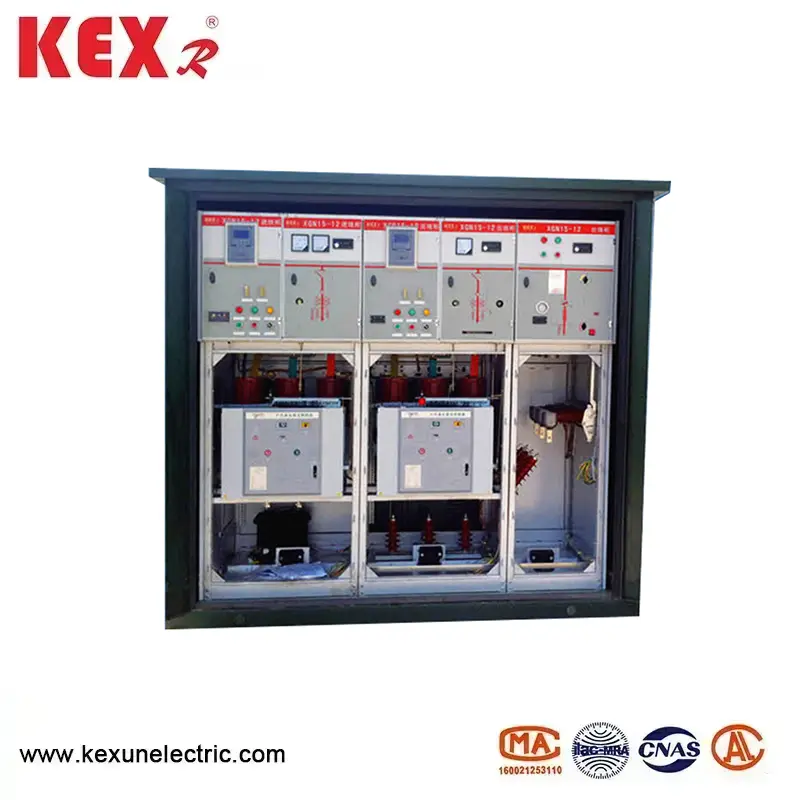

Cấu trúc chính và đặc điểm của đơn vị vòng chính loại HXGH-12

▶ Đơn vị chính của vòng mô-đun được hàn bằng thép góc chất lượng cao.

▶ Phòng ngắt mạch nằm ở phần giữa (dưới) của tủ, thuận tiện cho việc lắp đặt, gỡ lỗi và bảo trì. Tiêu chuẩn được trang bị bộ ngắt mạch Zn63AIVS1-12) và có kênh giải phóng áp lực để đảm bảo an toàn cá nhân.

▶ Bộ ngắt kết nối quay nâng cao và đáng tin cậy có thể được sử dụng để vào phòng ngắt mạch một cách an toàn để bảo trì khi xe buýt chính được sạc. Bộ ngắt kết nối quay nâng cao và đáng tin cậy có thể vào phòng ngắt mạch một cách an toàn để bảo trì khi xe buýt chính được điện khí hóa.

▶ Mức bảo vệ của đơn vị chính của vòng mô -đun là IP2X.

▶ Được trang bị thiết bị khóa cơ học bắt buộc đáng tin cậy và đầy đủ chức năng, có thể đáp ứng các yêu cầu của "năm biện pháp phòng ngừa" một cách đơn giản và hiệu quả.

▶ Có một hệ thống nối đất có thể phạm tội.

▶ Cửa được trang bị một cửa sổ quan sát, có thể quan sát rõ ràng trạng thái làm việc của các thành phần trong tủ.

▶ Cơ chế vận hành bị khóa bởi khóa cơ học đáng tin cậy hơn XGN66-12.

▶ Các dây cáp đến và đi thấp hơn phía trước của đáy tủ, thuận tiện cho người dùng kết nối.

Sử dụng các điều kiện môi trường của đơn vị chính mô-đun loại HXGH-12

1. Giới hạn trên của nhiệt độ môi trường là +40 và giới hạn dưới là -10;

2. Độ cao của đơn vị chính của vòng mô -đun phải nhỏ hơn 1000m;

3. Giá trị trung bình hàng ngày của độ ẩm tương đối không khí không quá 95%và giá trị trung bình hàng tháng không quá 90%; Giá trị trung bình hàng ngày của hơi nước không quá 2,2x10-3MPa và giá trị trung bình hàng tháng là 1,8x10-3MPa;

● Tham số kỹ thuật chính của HXGN □ -12 Đơn vị chính của vòng mô-đun loại
