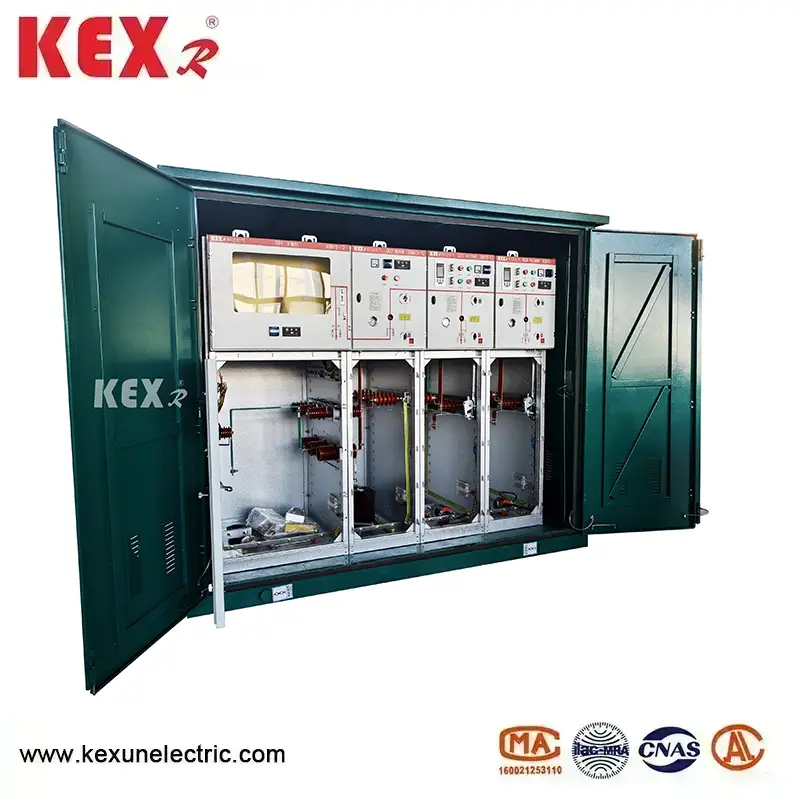

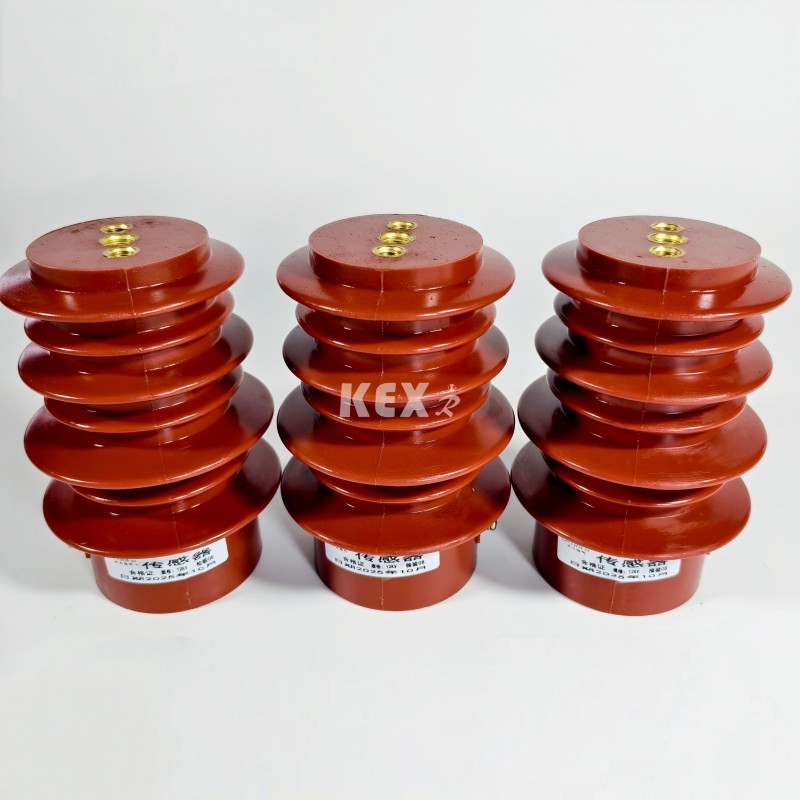

Tủ thiết bị chính dạng vòng SF6

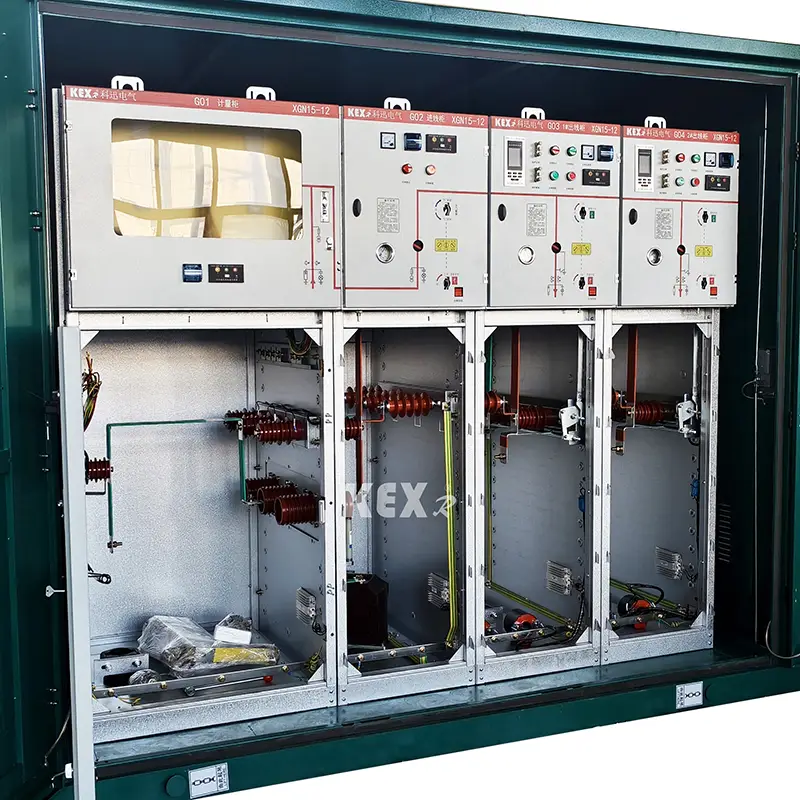

Tủ thiết bị chính vòng SF6 loại XGN15-12 do nhà máy Trung Quốc Kexun Electric Co., Ltd sản xuất phù hợp với hệ thống điện AC 50HZ và 12kV, được sử dụng rộng rãi trong mạng vòng cáp công nghiệp và dân dụng và các dự án đầu cuối cung cấp điện, đặc biệt là trong các khu dân cư đô thị, trạm biến áp thứ cấp nhỏ, doanh nghiệp công nghiệp và khai thác mỏ, trung tâm mua sắm, sân bay, tàu điện ngầm, phát điện gió, bệnh viện, sân vận động, đường sắt, đường hầm và những nơi khác.
Mô hình: XGN15-12
Thương hiệu: KEXR
Mô hình: XGN15-12
Thương hiệu: KEXR

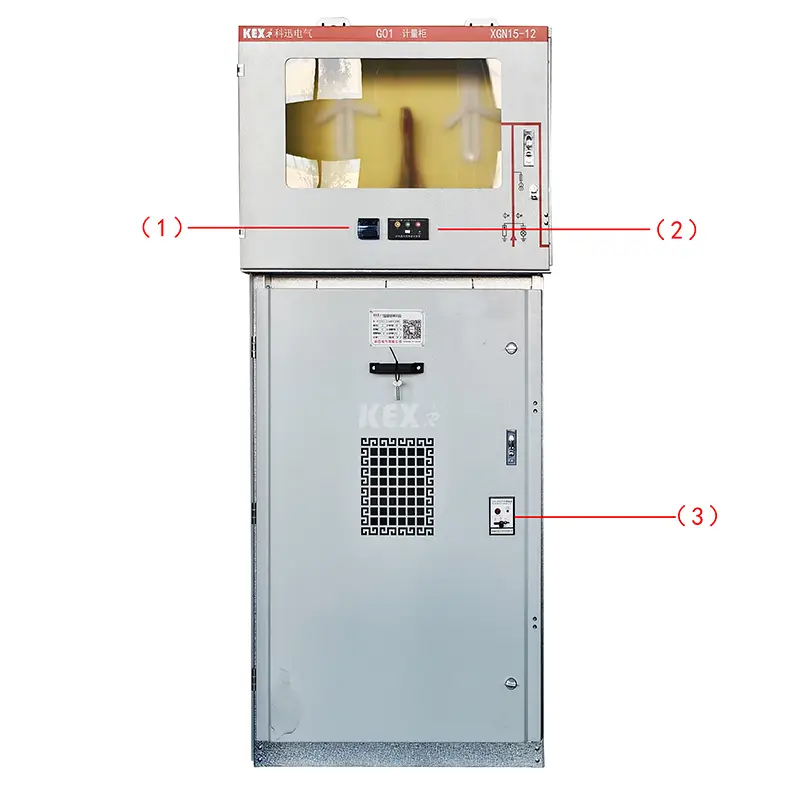

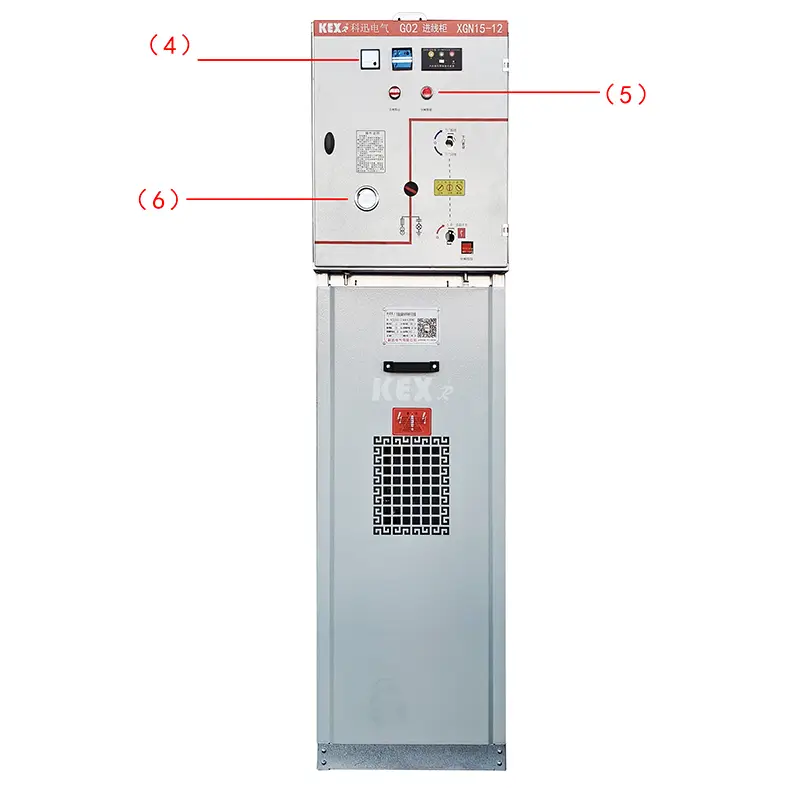

●Thành phần

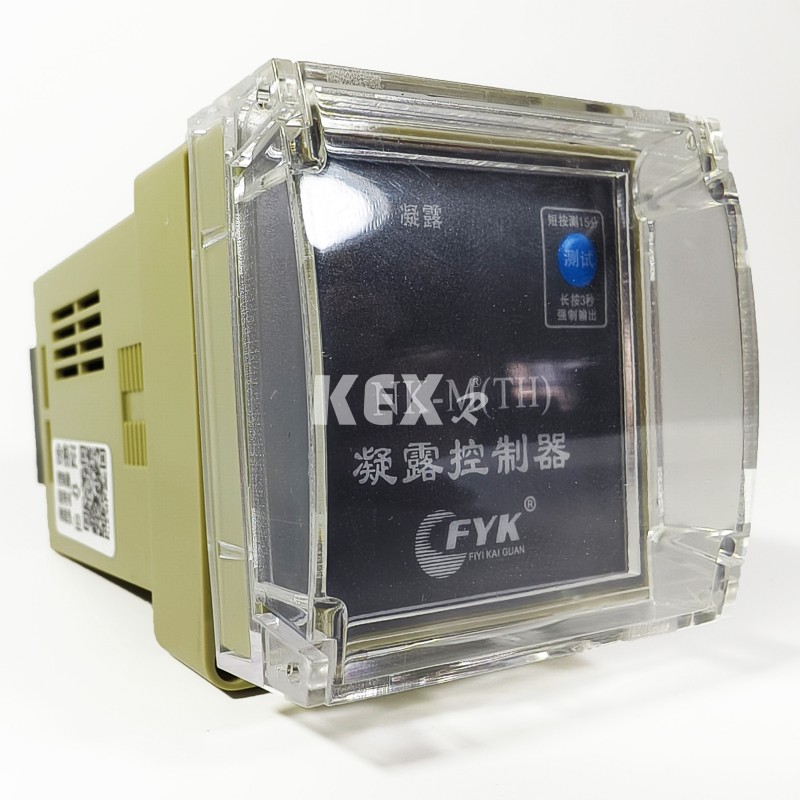

1. Bộ điều khiển ngưng tụ

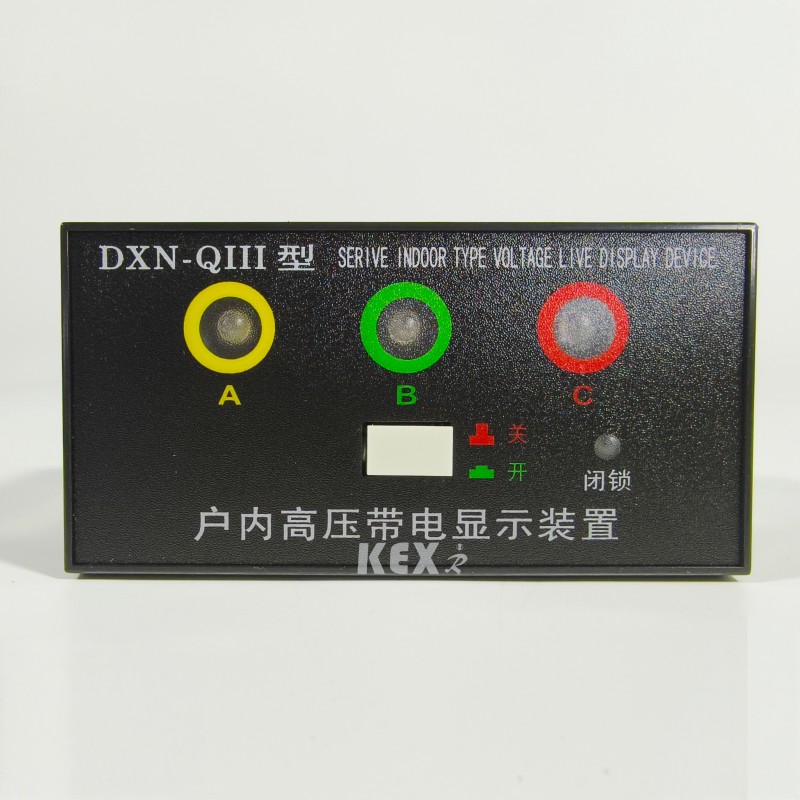

2. Màn hình hiển thị

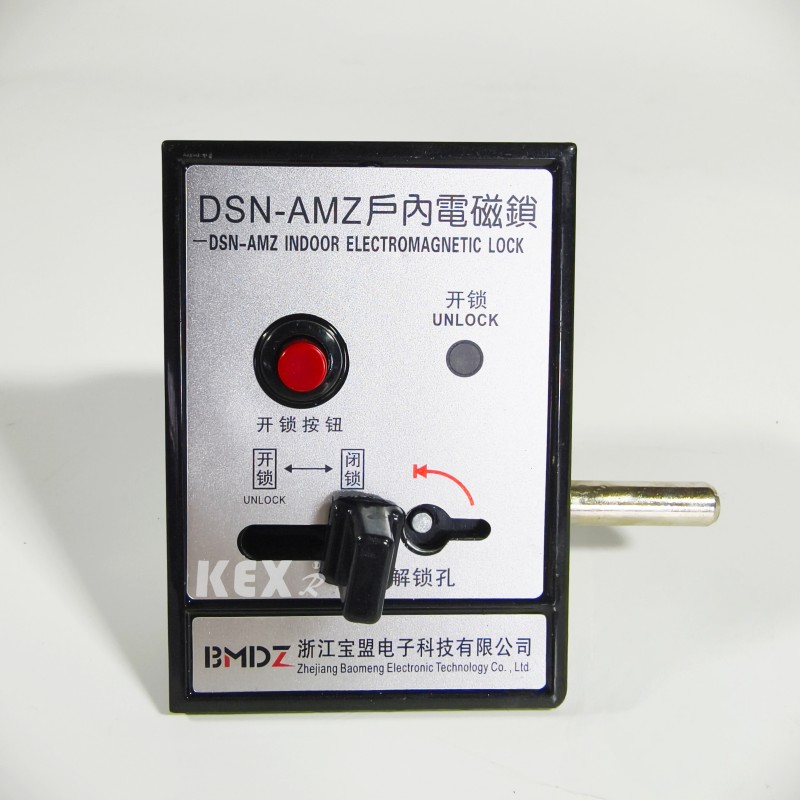

3. Khóa điện từ trong nhà

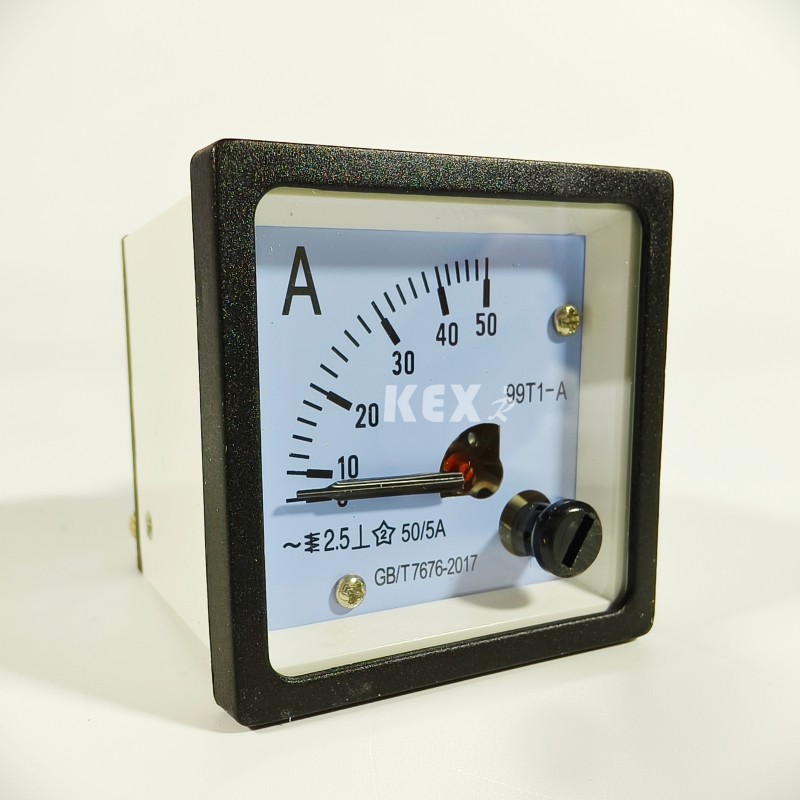

4. Ampe kế

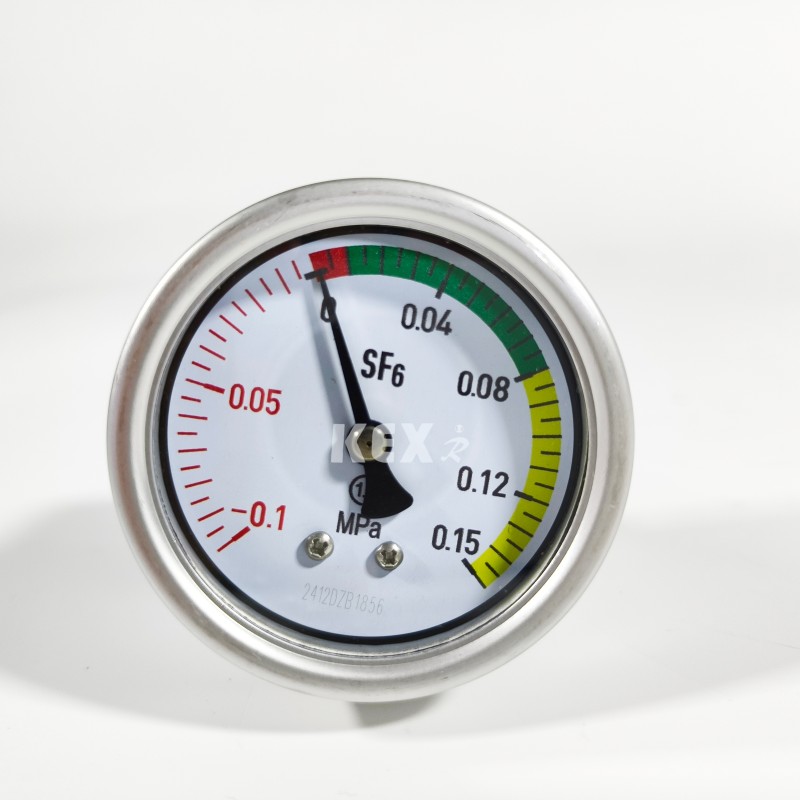

6. Phong vũ biểu

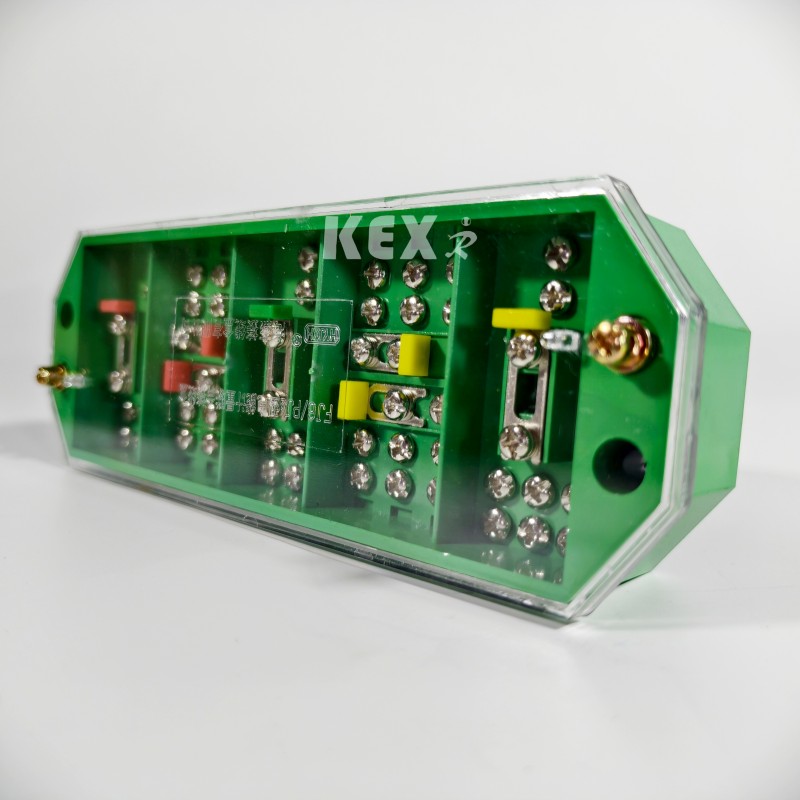

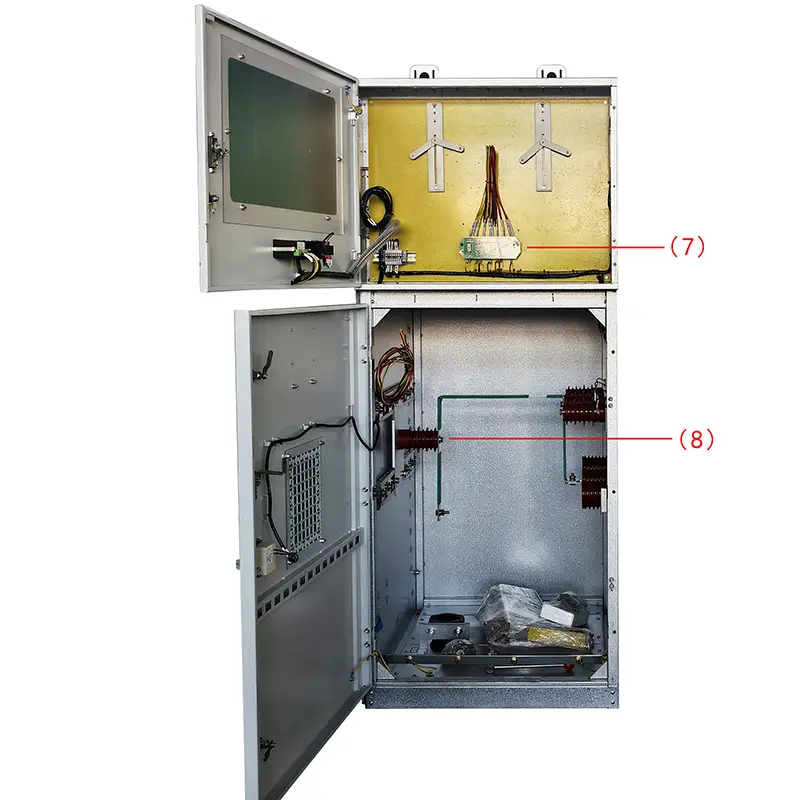

7. Đầu nối dây điện 3 pha 3
8. Máy phát

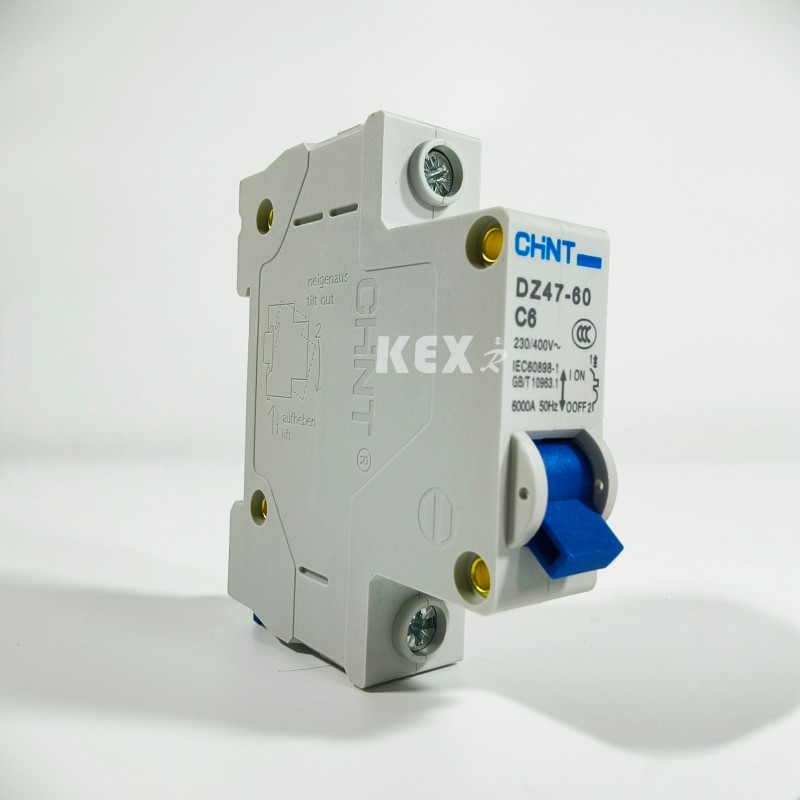

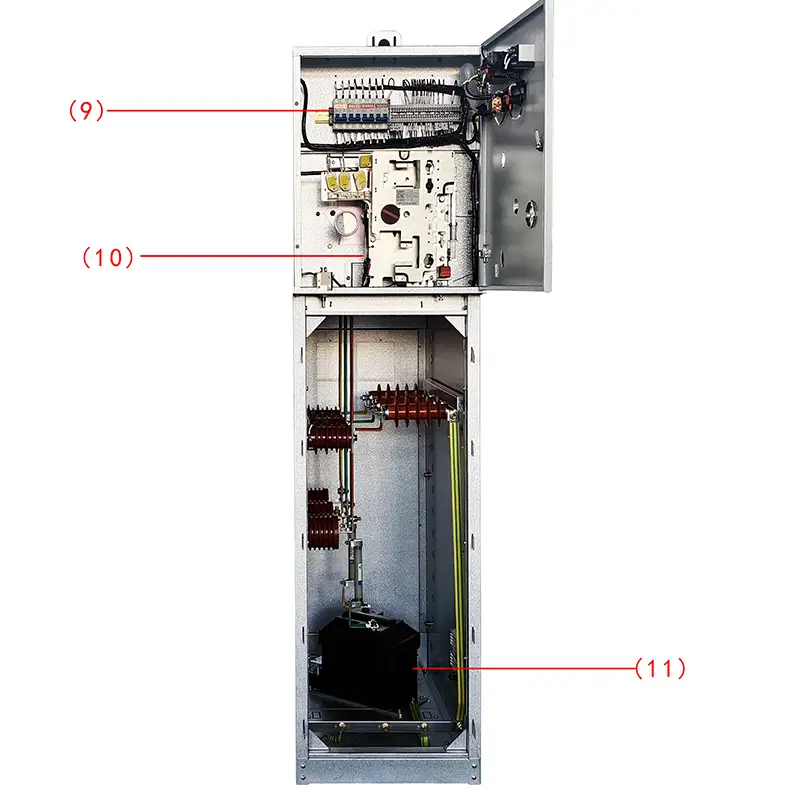

9. Mcb

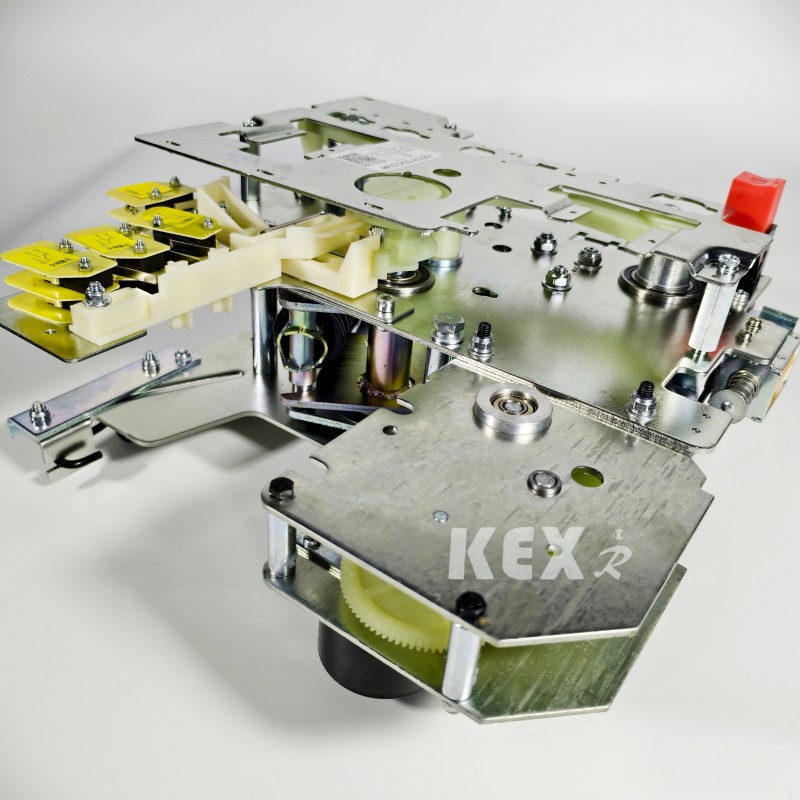

10. Cơ chế hoạt động
11.VT
● Điều kiện sử dụng
Tủ thiết bị chính dạng vòng SF6 dạng mô-đun XGN15-12 là thế hệ mới của thiết bị đóng cắt bọc kim loại nhỏ gọn và có thể mở rộng với công tắc lưu huỳnh hexafluoride làm công tắc chính và cách nhiệt không khí cho toàn bộ tủ. Nó có các đặc điểm về cấu trúc đơn giản, vận hành linh hoạt, khóa liên động đáng tin cậy và lắp đặt thuận tiện, đồng thời có thể cung cấp các giải pháp kỹ thuật thỏa đáng cho các ứng dụng khác nhau và các yêu cầu khác nhau của người dùng. Nó áp dụng công nghệ cảm biến và rơle bảo vệ mới nhất, cộng với hiệu suất kỹ thuật tiên tiến và sơ đồ lắp ráp nhẹ và linh hoạt, có thể đáp ứng đầy đủ nhu cầu thay đổi của thị trường.
Các công tắc chính của Tủ thiết bị chính vòng tròn XGN15-12 SF6 lần lượt sử dụng FLN36 và FLN48, công tắc tải SF6 và SFG chính hãng của ABB, và các bộ ngắt mạch VD4/S, HD4/S và bộ ngắt mạch VS1 chính hãng của ABB cũng có thể được trang bị theo nhu cầu của người dùng.
● Môi trường làm việc
◆ Độ cao<1000m
◆Nhiệt độ môi trường -25~40oC
◆Độ ẩm tương đối trung bình hàng ngày không vượt quá 95%; Độ ẩm tương đối trung bình tháng không vượt quá 90%;
◆ Khả năng chịu địa chấn: 8 độ;
◆ Không có rung động và tác động mạnh, và những nơi có nguy cơ cháy, ăn mòn hóa học và nổ.
● Tiêu chuẩn
Tủ thiết bị chính dạng vòng SF6 mô-đun XGN15-12 đáp ứng các tiêu chuẩn dưới đây
IEC298 ·IEC265 ·IECL29 ·IEC694 ·IEC420 ·IEC56 ·IEC529 ·IEC932 ·GB3804 ·GB3906 ·GB11022
●Bảng thông số kỹ thuật của Tủ thiết bị chính dạng vòng SF6 dạng mô-đun XGN15-12
|
Mục |
|
Đơn vị |
dữ liệu |
|
Điện áp định mức |
|
KV |
12 |
|
Điện áp chịu xung sét định mức |
Thay thế và nối đất |
KV |
75 |
|
phá vỡ |
KV |
85 |
|
|
1 phút Điện áp chịu được |
Thay thế và nối đất |
KV |
42 |
|
phá vỡ |
KV |
48 |
|
|
Tần số định mức |
Xe buýt chính |
Hz |
50 |
|
Xe buýt nhánh |
Hz |
60 |
|
|
Đánh giá hiện tại |
Mạch chính |
A |
630 |
|
Mạch nối đất |
A |
630 |
|
|
Dòng chịu đựng ngắn hạn định mức |
KA |
20/3 giây |
|
|
Dòng điện chịu được đỉnh định mức |
KA |
20/2 giây |
|
|
Chuyển hiện tại |
A |
1700 |
|
|
bằng cấp IP |
|
IP2X |
|
|
Tuổi thọ cơ học của công tắc tải |
Thời gian |
2000 |
|
|
Tuổi thọ cơ học của công tắc nối đất |
Thời gian |
2000 |
|
|
Tủ công tắc tải |
Chiều rộng |
mm |
375.500.750 |
|
Độ sâu |
mm |
917.940.980 |
|
|
Chiều cao |
mm |
1635,1885 |
|
|
Phòng hạ thế |
Chiều cao |
mm |
350.450 |
|
Tủ cầu dao |
Chiều rộng |
mm |
750 |
|
Độ sâu |
mm |
917.940.980 |
|
|
Chiều cao |
mm |
1885 |
|
● Cấu trúc của Tủ thiết bị chính dạng vòng SF6 dạng mô-đun XGN15-12
◆Phòng thanh cái: công tắc tải
Một công tắc tải ba trạm được lắp đặt trong phòng chuyển mạch. Vỏ của công tắc tải được làm bằng nhựa epoxy và chứa đầy lưu huỳnh hexafluoride (SF6) Khí là môi trường cách điện và S6F có thể được lắp đặt trong phòng chuyển mạch theo yêu cầu của khách hàng. Máy đo mật độ khí hoặc máy đo mật độ khí có tiếp điểm báo động.
◆Phòng cáp: cơ chế vận hành, cơ chế khóa liên động và phòng điều khiển điện áp thấp.
Tủ công tắc tải có phòng cáp rộng rãi, chủ yếu được sử dụng để kết nối cáp, do đó, cáp một lõi hoặc ba lõi có thể được kết nối bằng các đầu cáp không được che chắn đơn giản, đồng thời có thể lắp đặt thiết bị chống sét, máy biến dòng, công tắc nối đất thấp hơn và các bộ phận khác trong không gian rộng rãi. Theo thiết kế tiêu chuẩn, cửa tủ có cửa sổ quan sát và thiết bị khóa liên động an toàn, tấm đáy buồng cáp được trang bị nắp bịt kín và kẹp cáp có khung đỡ có kích thước phù hợp. Tấm đáy và khung cửa trước của phòng cáp có thể được tháo ra để thuận tiện cho việc lắp đặt cáp.
◆ Cơ cấu nhào, cơ cấu lồng vào nhau và phòng điều khiển áp suất thấp
Buồng hạ áp có khóa liên động đóng vai trò điều khiển đồng thời. Buồng điện áp thấp được trang bị cơ cấu vận hành lò xo với chỉ báo vị trí, khóa liên động cơ học và thiết bị, đồng thời cũng có thể được trang bị các tiếp điểm phụ, cuộn dây ngắt, cơ cấu ngắt khẩn cấp, màn hình hiển thị trực tiếp điện dung, khóa phím và thiết bị vận hành điện. Đồng thời, không gian trong buồng điện áp thấp còn có thể trang bị mạch điều khiển, dụng cụ đo và rơle bảo vệ. Tủ rộng 750mm có 2 buồng hạ thế giống hệt nhau, có thể trang bị thêm phụ kiện. Toàn bộ tủ công tắc XGN15 có thể chia làm 2 phần, phần trên của tủ gồm phòng bus, công tắc tải, cơ cấu vận hành và phòng hạ thế được ngăn cách với phòng cáp phía dưới. Do đó, thiết bị lắp đặt ở bộ phận phía trên có thể được đại tu và cải tạo một cách an toàn và thuận tiện, đồng thời có thể thay thế toàn bộ bộ phận phía trên.
◆ Phòng thanh cái
Phòng thanh cái được bố trí ở phần trên của tủ. Trong phòng xe buýt, các xe buýt chính được nối với nhau và chạy qua dãy thiết bị đóng cắt.
● Các thành phần cơ bản của Tủ thiết bị chính dạng vòng SF6 dạng mô-đun XGN15-12
Công tắc tải SF6 loại FLN36 được phát triển và sản xuất cho công ty bằng cách áp dụng công nghệ nước ngoài và theo yêu cầu của hệ thống điện trong nước, nó có ba trạng thái làm việc: Đóng, mở và nối đất
►Các điểm tiếp xúc động và tĩnh của công tắc tải được đặt trong vỏ nhựa epoxy đúc khuôn có kết cấu gia cố, khí SF6 được sử dụng làm môi trường dập tắt hồ quang và áp suất không khí là 14bar. Mỗi công tắc tải đều được bịt kín và không cần bảo trì, đồng thời có thể chọn riêng phong vũ biểu. Phương pháp lắp đặt công tắc tải là đặt một vách ngăn bằng thép giữa phòng cáp và phòng xe buýt, lắp đặt theo chiều ngang để đáp ứng các yêu cầu an toàn nghiêm ngặt nhất khi vận hành và bảo trì. Nếu xảy ra hồ quang bên trong, điểm yếu về cấu trúc ở phía sau vỏ công tắc tải sẽ bị cuốn trôi, sau đó van xả hồ quang trên tủ sẽ bị cuốn trôi để dẫn luồng khí quá áp ra bên ngoài tủ.
Công tắc tải SF6 có hai cơ chế vận hành: Cơ cấu vận hành lò xo đơn (loại K) và cơ cấu vận hành lò xo đôi (loại A), cơ cấu điện có thể được bổ sung vào hai loại cơ cấu vận hành trên để thực hiện điều khiển điện từ xa.
●Các phương án lựa chọn
□Lược đồ ví dụ 1
|
Số chương trình chính |
D01 |
|
Thanh cái chính TMY-3140×8) |
|
|
XGN15-12 Sơ đồ hệ thống sơ cấp |
|
|
Để cấu hình |
Tủ đầu vào |
|
Công tắc tải FLN36-12 |
1 |
|
Công tắc tải FLRN36-12D |
|
|
Màn hình trực tiếp DXN-T |
1 |
|
Máy biến dòng điện LZBJ9-10 |
|
|
Cầu chì XRNT |
|
|
Máy biến điện áp JDZ-10/0.1KV |
|
|
Thiết bị chống sét HY5WS-17/50 |
3 |
|
Cầu chì XRNP-10/□A |
|
|
Dụng cụ đo |
|
|
Chế độ bảo vệ |
|
|
Chức năng phụ trợ |
|
|
Chế độ hoạt động |
Vận hành thủ công |
|
Tủ W×D×H(mm) |
375×1000×1635 |
◆Cấu hình và đặc điểm tiêu chuẩn
▶Xe buýt 630A
► Công tắc tải: FLN36-12D/T630-20
► Công tắc tải ba trạm (đóng, cách ly, nối đất) hoặc công tắc hai trạm (đóng, cách ly)
►Cửa sổ trực quan được cài đặt ở đầu vận hành của bộ chuyển mạch.
► Công tắc chính và công tắc nối đất được vận hành bằng hai lỗ vận hành riêng biệt và mỗi lỗ tự khóa.
►Hiển thị vị trí của dao tải và dao nối đất
► Thân công tắc có đèn báo điện áp điện dung
►Đồng hồ đo áp suất khí SF6 có rơle mật độ
► Công tắc nối đất khóa liên động với mặt trước của phòng cáp
◆ Cấu hình và tính năng tùy chọn
▶Mở rộng xe buýt dự trữ
▶Động cơ vận hành chuyển mạch tải:AC220V/110V DC220V/110V/48V
▶Chỉ báo lỗi ngắn mạch và nối đất
▶Thiết bị chống sét (Loại phân phối, Loại nhà máy điện, Loại phát hành)
►Đo CT và máy đo
►Máy biến điện áp PT để cung cấp điện vận hành
►Đóng dây tiếp đất trực tiếp AC110V/220V của đường dây đầu vào (Công tắc nối đất và cổng dưới của đóng nối đất đóng khi cáp phía dưới đang mang điện)
►Tiếp điểm phụ: Công tắc chính 4NO+4NC Công tắc nối đất 2NO+2NC
□Lược đồ ví dụ 2
|
Số chương trình chính |
D08 |
|
Thanh cái chính TMY-3140×8) |
|
|
XGN15-12 Sơ đồ hệ thống sơ cấp |
|
|
Để cấu hình |
Tủ ổ cắm |
|
Công tắc tải FLN36-12 |
|
|
Công tắc tải FLRN36-12D |
1 |
|
Hiển thị DXN-T |
1 |
|
Máy biến dòng điện LZBJ9-10 |
|
|
Cầu chì XRNT |
3*XRNTI(A |
|
Máy biến điện áp JDZ-10/0.1KV |
|
|
Thiết bị chống sét HY5WS-17/50 |
|
|
Cầu chì XRNP-10/□A |
|
|
Dụng cụ đo |
|
|
Chế độ bảo vệ |
|
|
Chức năng phụ trợ |
|
|
Chế độ hoạt động |
Vận hành thủ công |
|
Tủ W×D×H(mm) |
375×1000×1635 |
◆ Cấu hình và đặc điểm tiêu chuẩn·
►Thanh cái chính 630A
► Công tắc tải: FLN36-12D/T100-50
► Công tắc tải ba trạm (đóng, cách ly và nối đất)
► Công tắc tải ba trạm, đầu cầu chì và công tắc nối đất đầu cầu chì
►Đối với liên kết cơ khí
►Chỉ báo ngắt cầu chì và truyền tín hiệu từ xa
►Một cửa sổ trực quan được cài đặt ở đầu vận hành công tắc.
► Công tắc chính và công tắc nối đất được vận hành bằng hai lỗ vận hành riêng biệt và mỗi lỗ tự khóa.
►Hiển thị vị trí của dao tải và dao nối đất
► Thân công tắc có đèn báo điện áp điện dung
►Đồng hồ đo áp suất khí SF6 có rơle mật độ
► Công tắc nối đất khóa liên động với mặt trước của phòng cáp
◆ Cấu hình và tính năng tùy chọn
▶Mở rộng xe buýt dự trữ
▶Động cơ vận hành chuyển mạch tải:AC220V/110V DC220V/110V/48V
►Chỉ báo lỗi ngắn mạch và nối đất
►Đo CT và máy đo
▶ Mất điện áp AC220V
►Bộ ngắt kết nối quá dòng:GL25/5
►Các tiếp điểm phụ: công tắc chính 4NO+4NC công tắc nối đất 2NO+NC
►Cuộn dây chuyến đi: AC220V/110V DC220V/110V/48V
►Cầu chì (Tín hiệu lỗi):1NO
►Đồng hồ đo áp suất có tín hiệu: 1NO
□Lược đồ ví dụ 3
Số chương trình chính D07
|
Thanh cái chính TMY-3(40×8) |
|
||
|
XGN5-12 Sơ đồ hệ thống sơ cấp |
|
K |
|
|
|
|||
|
Để cấu hình |
Tủ đo sáng |
||
|
Công tắc tải FLN36-12 |
|
||
|
Công tắc tải FLRN36-12D |
|
||
|
Hiển thị DXN-T |
1 |
||
|
Máy biến dòng điện LZBJ9-10 |
2 |
||
|
Cầu chì XRNT□A |
|
||
|
Máy biến điện áp JDZ-10/0.1KkV |
2 |
||
|
Thiết bị chống sét HY5WS-17/50 |
|
||
|
Cầu chì XRNP-10/□A |
3 |
||
|
Dụng cụ đo |
|
||
|
式Chế độ bảo vệ |
|
||
|
Chức năng phụ trợ |
|
||
|
Chế độ hoạt động |
|
||
|
Tủ W×D×H(mm) |
750×1000×1635 |
||
◆Cấu hình và đặc điểm tiêu chuẩn
►Hai máy biến dòng LZZBJ9
►Hai máy biến điện áp JDZ
►Bảo vệ cầu chì PT
►Khóa liên động mặt trước của phòng cáp
◆Cấu hình và tính năng tùy chọn
►AVôn kế có công tắc
►Ampe kế có công tắc
►3 CT,3 PT
►Chỉ báo điện áp điện dung cho biết tủ thiết bị đóng cắt có điện
►Đồng hồ đo giờ Watt
►Kiểm soát tiêu cực
