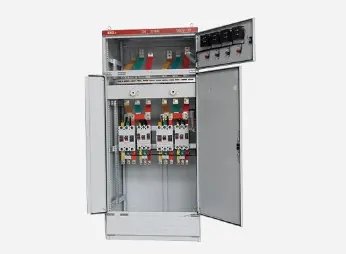

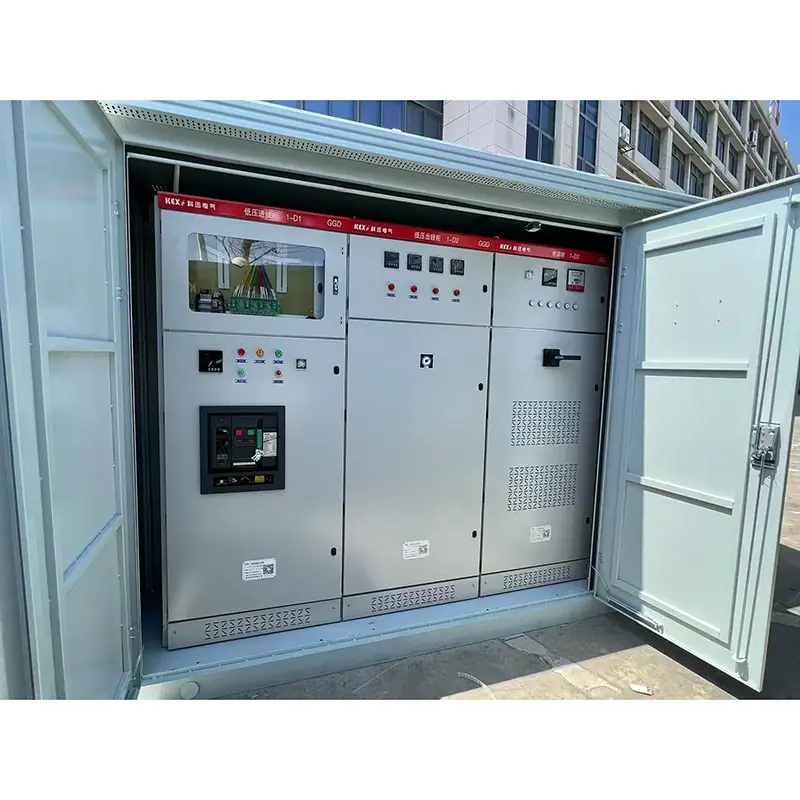

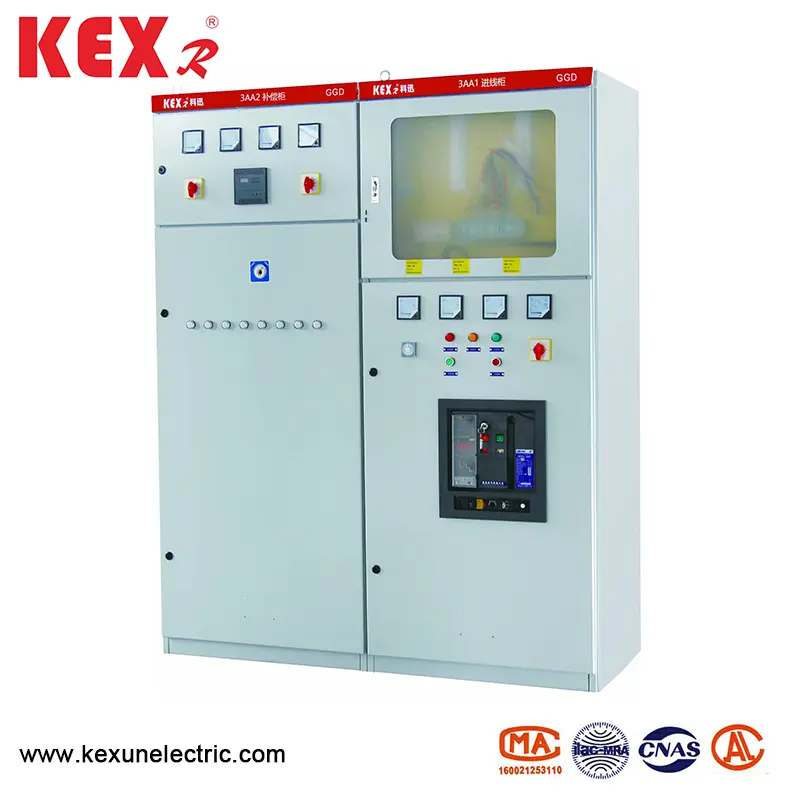

AC tủ phân phối điện áp thấp

● Khu vực ứng dụng

GGD AC tủ phân phối điện áp thấp là một loại tủ phân phối điện áp thấp mới được thiết kế theo nguyên tắc an toàn, kinh tế, tính hợp lý và độ tin cậy theo yêu cầu của cấp trên có thẩm quyền của Bộ Năng lượng và phần lớn các nhân viên thiết kế và người dùng điện. Sản phẩm có các đặc điểm của khả năng phá vỡ cao, độ ổn định động và nhiệt tốt, sơ đồ điện linh hoạt, kết hợp thuận tiện, sê-ri, khả năng thực hành mạnh, cấu trúc mới và mức độ bảo vệ cao và có thể được sử dụng như một sản phẩm cập nhật của thiết bị đóng cắt điện áp thấp. GGD AC tủ phân phối điện áp thấp phù hợp với IEC439 thiết bị đóng cắt và điều khiển điện áp thấp, GB7251 thiết bị đóng cắt điện áp thấp và các tiêu chuẩn khác.

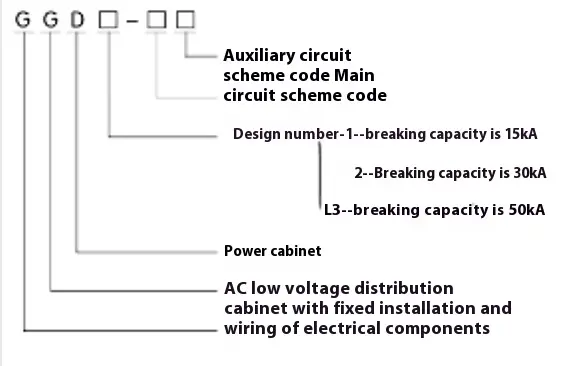

● Ý nghĩa mô hình

● Hiệu suất điện

◆ Thông số điện cơ bản

◆ Sơ đồ mạch chính

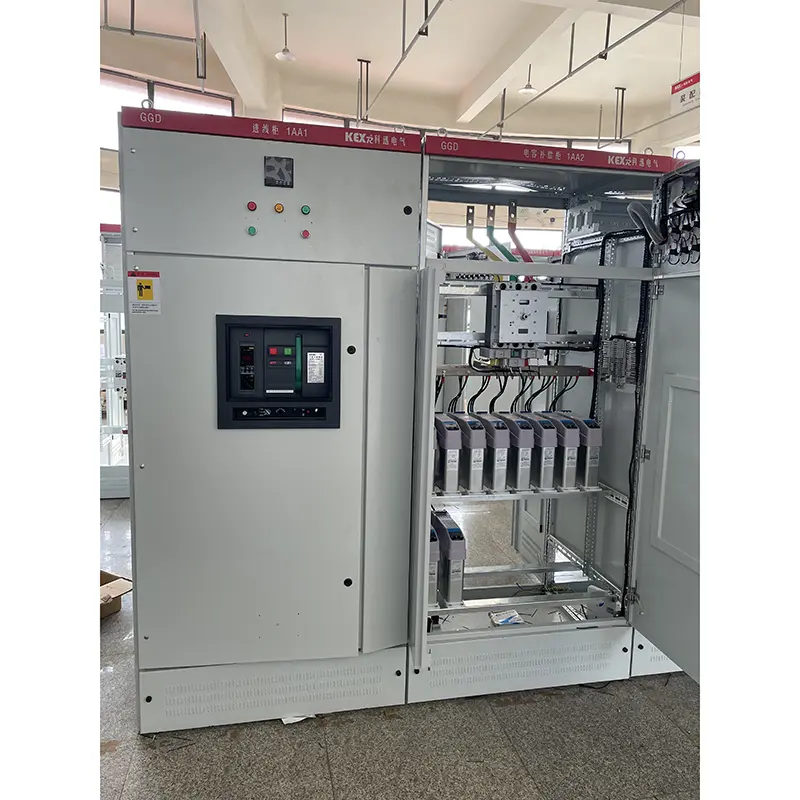

Có 129 sơ đồ và 298 thông số kỹ thuật cho mạch chính của tủ phân phối điện áp thấp GGD AC (không bao gồm các sơ đồ và thông số kỹ thuật xuất phát từ các thay đổi chức năng của các mạch phụ và sự thay đổi của điện áp điều khiển). Trong số đó, GGD1 có 49 sơ đồ và 123 thông số kỹ thuật. GGD2 có 53 sơ đồ và 107 thông số kỹ thuật. Mô hình GGD3 có 27 sơ đồ và 68 thông số kỹ thuật, sơ đồ mạch chính đã được chọn bằng cách thu hút ý kiến ​​của phần lớn các bộ phận thiết kế và sử dụng, làm tăng chương trình cần thiết của các nhà máy điện. Xếp hạng hiện tại là 3150A, phù hợp cho các máy biến áp phân phối từ 2000kva trở xuống. Ngoài ra, để đáp ứng nhu cầu bù công suất phản ứng, tủ bù truyền dẫn GGJ1 và GGJ2 được thiết kế, với 4 sơ đồ mạch chính và tổng số thông số kỹ thuật.

◆ Sơ đồ mạch phụ trợ

Thiết kế của mạch phụ được chia thành hai phần: sơ đồ cung cấp năng lượng và sơ đồ nhà máy điện. Có đủ không gian trong tủ BGD để cài đặt các thành phần thứ cấp. Đồng thời, NLS cũng đã phát triển một máy biến áp dòng điện LM23D đặc biệt để đáp ứng nhu cầu của các nhà máy điện và người dùng đặc biệt khi gắn bảo vệ rơle.

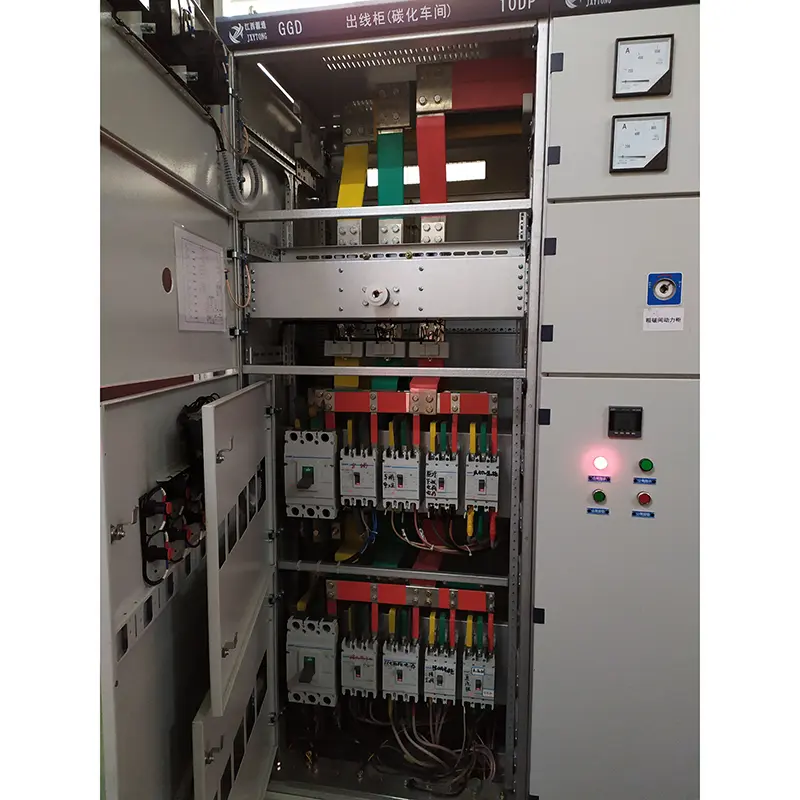

◆ Thanh xe buýt chính

Xem xét tỷ lệ giá và tính khả thi của việc thay thế đồng bằng nhôm, một bus nhôm duy nhất có thể được sử dụng khi dòng được định mức dưới 1500A và có thể sử dụng xe buýt đồng kép khi dòng điện được định mức trên 1500 A. Nhà sản xuất sản xuất nguyên mẫu theo quy định này và vượt qua thử nghiệm loại. Tất nhiên, nhà sản xuất cũng có thể thay thế xe buýt nhôm bằng xe buýt đồng có cùng dung lượng hiện tại theo yêu cầu của người dùng. Các bề mặt chồng chéo của xe buýt đều được xử lý bằng quá trình thiếc ao

◆ Lựa chọn các thành phần điện

▶ GGD Loại AC Tủ phân phối điện áp thấp chủ yếu áp dụng các thành phần điện tiên tiến có thể được sản xuất hàng loạt ở Trung Quốc. Đồng thời, theo nguyên tắc kinh tế và tính hợp lý, một số sản phẩm cũ có sẵn, chẳng hạn như DZ10D và D220, được dành riêng cho việc xem xét đầy đủ tính khả thi và các sản phẩm lỗi thời không được chọn.

▶ Các công tắc dao hoạt động quay HD13BX và HS13BX là các thành phần đặc biệt được thiết kế bởi NLS để đáp ứng nhu cầu của cấu trúc độc đáo của tủ BGGD. Họ thay đổi chế độ hoạt động của cơ chế và duy trì các lợi thế của các sản phẩm cũ và là các thành phần điện thực tế.

▶ Nếu bộ phận thiết kế chọn các bộ phận điện mới với hiệu suất tốt hơn và công nghệ tiên tiến hơn theo nhu cầu của người dùng, tủ phân phối điện áp thấp GGD loại AC có tính linh hoạt cài đặt tốt và nói chung nó sẽ không gây khó khăn trong việc sản xuất và lắp đặt do cập nhật các bộ phận điện.

▶ Để cải thiện hơn nữa sự ổn định động của mạch chính, NLS đã thiết kế kẹp bus kết hợp ZM và hỗ trợ cách nhiệt cho tủ GGD. Kẹp thanh bus được làm bằng vật liệu hợp kim PP0 có độ bền cao và có độ sáng cao, có cường độ cách nhiệt cao, hiệu suất tự tạo tốt và cấu trúc độc đáo. Nó có thể dễ dàng kết hợp thành một kẹp thanh xe buýt hoặc kẹp thanh đôi chỉ bằng cách điều chỉnh khối xây dựng. Hỗ trợ cách nhiệt là khớp đúc kiểu tay áo với chi phí thấp và cường độ cao, giải quyết khiếm khuyết của khoảng cách leo không đủ của các sản phẩm cũ.

● Cài đặt và sử dụng

Sau khi sản phẩm đến nơi nhận, trước tiên nó nên kiểm tra xem bao bì có còn nguyên vẹn hay không và thông báo cho các bộ phận liên quan để tìm lý do khi tìm thấy vấn đề. Đối với các sản phẩm không được cài đặt ngay lập tức, chúng nên được đặt ở những nơi thích hợp theo các quy định của điều kiện sử dụng thông thường.

◆ Cài đặt sản phẩm

 Việc cài đặt các sản phẩm phải được thực hiện theo sơ đồ cài đặt (xem hình đính kèm) và thép và bu lông kênh cơ bản phải được cung cấp bởi người dùng. Khi xe buýt chính được lắp đặt trong một hàng với mạ thiếc, bề mặt chồng chéo phải được sửa chữa và san bằng, làm sạch, phủ bằng vaseline trung tính hoặc thực hiện các biện pháp khác, sau đó được buộc chặt bằng bu lông.

◆ Các sản phẩm sẽ được kiểm tra và kiểm tra các mục sau khi cài đặt và trước khi được đưa vào hoạt động.

▶ Kiểm tra xem sơn trên cùng của tủ đã rơi ra và liệu tủ có khô hay không.

▶ Cho dù cơ chế vận hành của các thành phần điện là linh hoạt, và không nên gây nhiễu hoặc lực vận hành quá mức.

▶ Cho dù sự tắt của các tiếp điểm chính và phụ trợ của các thiết bị điện chính là đáng tin cậy và chính xác.

▶ Cho dù tỷ lệ và phân cực của chỉ định thiết bị và máy biến áp là chính xác.

▶ Cho dù kết nối thanh cái có tốt hay không và liệu cách điện có hỗ trợ hay không, các bộ phận và phụ kiện được lắp đặt chắc chắn và đáng tin cậy.

▶ Cho dù liên hệ phụ trợ có đáp ứng các yêu cầu hay không, liệu thông số kỹ thuật lõi cầu chì của cầu chì có chính xác hay không, liệu giá trị cài đặt của rơle có đáp ứng các yêu cầu thiết kế hay không và liệu hành động có đáng tin cậy và chính xác hay không.

▶ Liệu sự tiếp xúc của mạch có đáp ứng các yêu cầu của sơ đồ điện hay không.

▶ Liệu hệ thống mạch bảo vệ có đáp ứng các yêu cầu hay không.

▶ Sử dụng Megohmmeter 500 volt để đo giá trị điện trở cách điện không dưới 1 megohmmeter.

◆ Các biện pháp phòng ngừa để sử dụng

. Chỉ các chuyên gia có trình độ mới có thể vào hoặc mở kênh bảo trì sản phẩm và cửa tủ để vận hành, kiểm tra và bảo trì.

(2). Công tắc không khí sau nhiều lần, sẽ tạo ra các vết bỏng cục bộ chính và tạo ra các chất carbon, tăng điện trở tiếp xúc, nên được bảo trì thường xuyên và sửa chữa công tắc không khí theo hướng dẫn vận hành.

◆ Nhà sản xuất sẽ cung cấp các tài liệu và phụ kiện sau khi cung cấp:

▶ Danh sách đóng gói

▶ Giấy chứng nhận sản phẩm

▶ Hướng dẫn sử dụng

▶ Báo cáo kiểm tra nhà máy

▶ Bản vẽ điện có liên quan

▶ Khóa cửa tủ, tay cầm vận hành và phụ tùng được chỉ định trong hợp đồng.

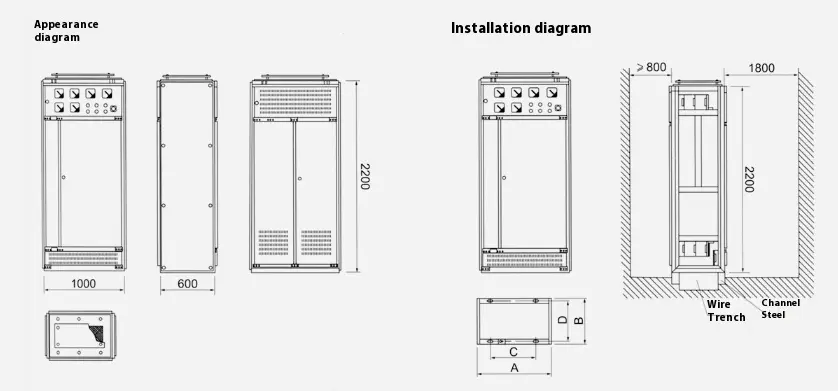

● Sơ đồ phác thảo và cài đặt Sơ đồ của GGD Loại phân phối điện áp thấp
