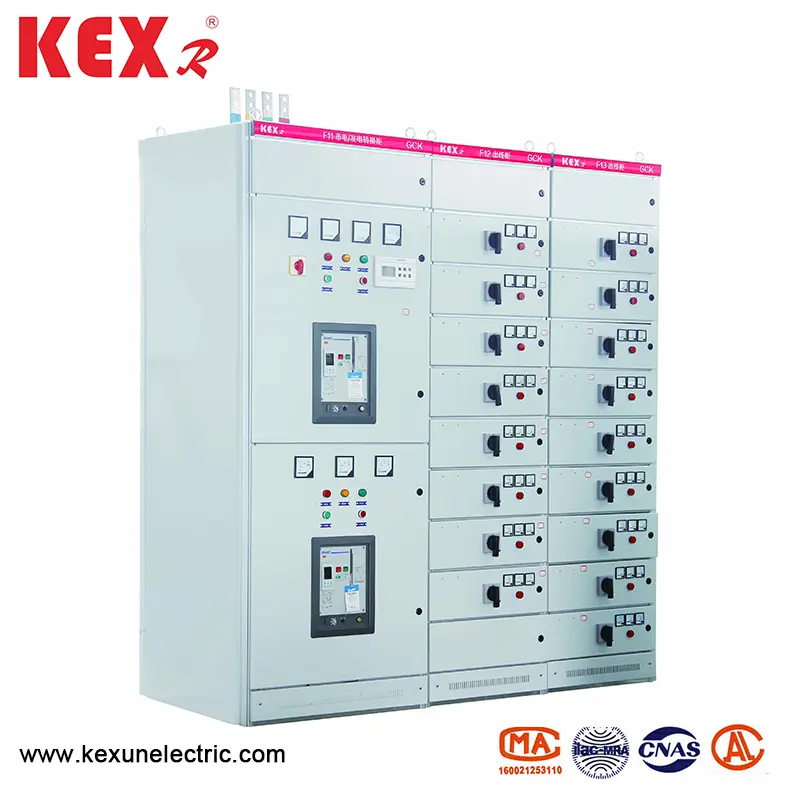

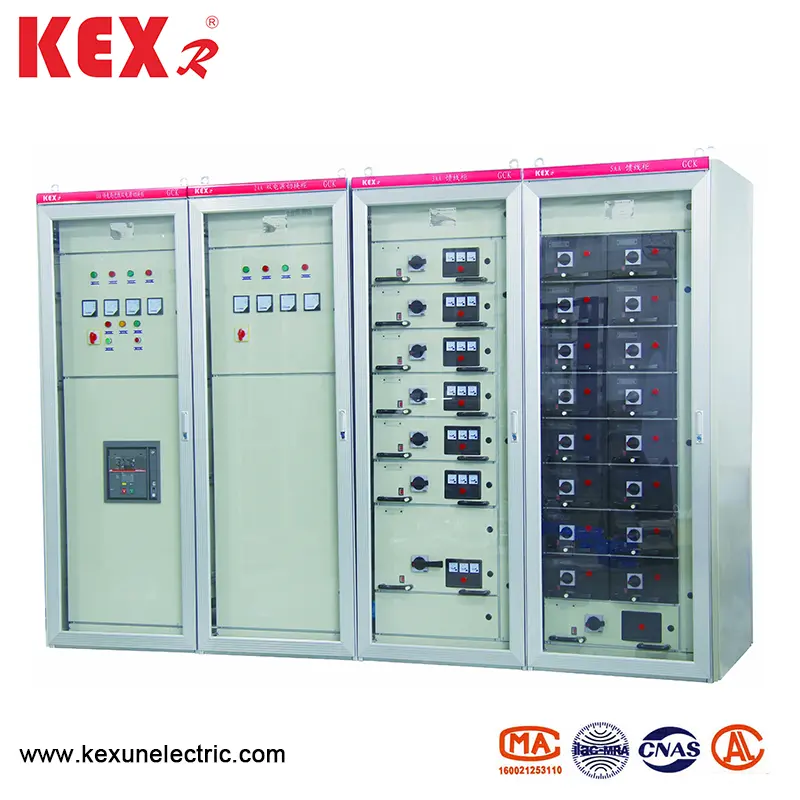

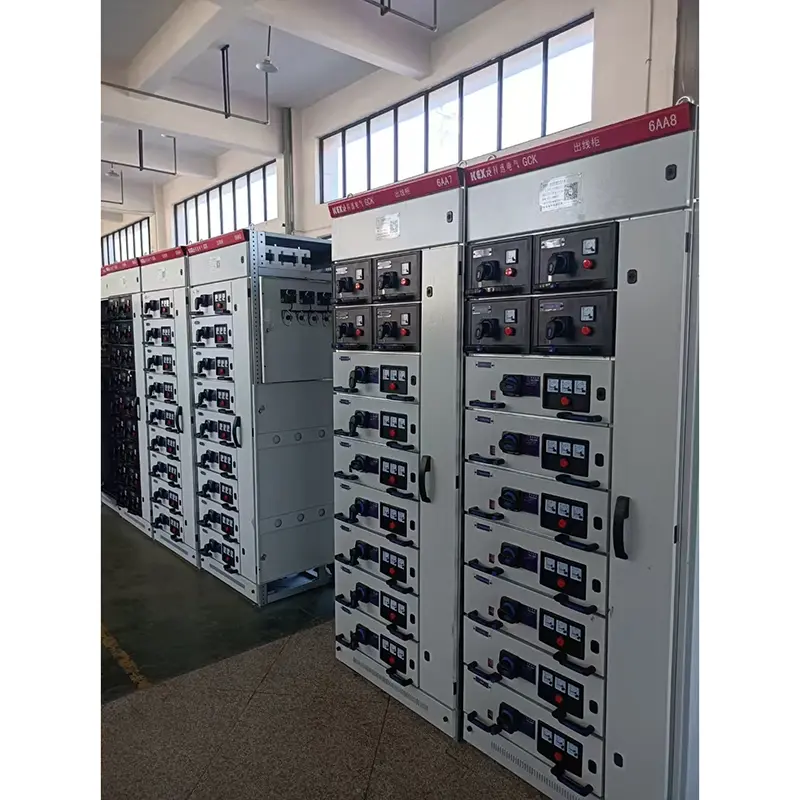

Thiết bị đóng cắt điện áp thấp

● Đặc điểm sản phẩm

Việc thiết bị chuyển mạch điện áp thấp này có những ưu điểm của khả năng phá vỡ cao, độ ổn định năng động và nhiệt tốt, cấu trúc tiên tiến và hợp lý, sơ đồ điện thực tế, sê-ri, tính linh hoạt mạnh mẽ, kết hợp tùy ý của các đơn vị sơ đồ khác nhau, các mạch nhiều hơn trong một thiết bị chuyển mạch, tiết kiệm không gian sàn, mức độ bảo vệ bảo vệ cao, độ bền và độ tin cậy. Sản phẩm này phù hợp với tiêu chuẩn IEC439 NEMICICS2-322, và cũng phù hợp với GB7251-87 "C chuyển thiết bị điện áp thấp" Tiêu chuẩn quốc gia và ZBK36001-89 "Tiêu chuẩn rút tiền có thể rút điện áp thấp" Tiêu chuẩn chuyên nghiệp "Tiêu chuẩn chuyên nghiệp" Tiêu chuẩn chuyên nghiệp "

● Thông số kỹ thuật chính

● Tính năng kiến ​​trúc

Khung thiết bị chuyển đổi cơ bản của thiết bị đóng cắt điện áp thấp được lắp ráp. Tất cả các phần cấu trúc của khung thiết bị đóng cắt được kết nối với nhau bằng các ốc vít để tạo thành một khung cơ bản. Sau đó, theo yêu cầu, cửa ra vào, vách ngăn, phân vùng, ngăn kéo, giá đỡ, thanh bus và các thành phần điện được thêm vào để lắp ráp một thiết bị đóng cắt hoàn chỉnh. LV thiết bị chuyển mạch này có các đặc điểm sau:

▶ 1. Khung được làm bằng thép có cấu hình, được định vị bởi tấm góc ba chiều và được bắt vít mà không có cấu trúc hàn, do đó tránh biến dạng hàn và căng thẳng và cải thiện độ chính xác lắp đặt.

▶ 2. Các lỗ lắp của khung và các bộ phận thay đổi theo mô đun E = 20 mm.

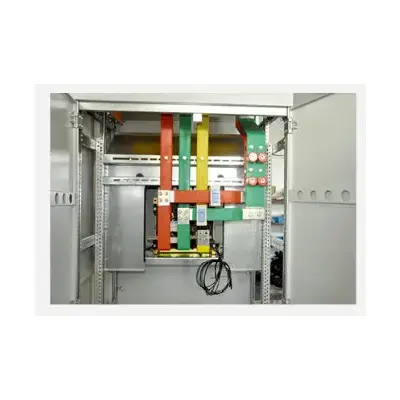

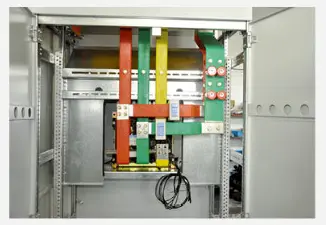

▶ 3. Các phần cấu trúc bên trong được mạ kẽm. Sau khi ngâm và phốt phát, bên ngoài được phun bằng bột epoxy tĩnh điện. 4 Trong thiết bị đóng cắt đến trung tâm điện (PC), đỉnh là khu vực xe buýt nằm ngang và phần dưới của khu vực xe buýt nằm ngang là phòng ngắt mạch. Các bộ ngắt mạch có thể được trang bị DW15C trong nước, ME và các loạt khác, và cũng có thể được trang bị các bộ ngắt mạch khác nhau được sản xuất bởi các công ty điện nước ngoài theo nhu cầu của người dùng, chẳng hạn như bộ ngắt mạch F được sản xuất bởi Công ty ABB và bộ ngắt mạch thông minh. Nói chung, đơn vị PC có mạch chính (bao gồm cả khớp nối xe buýt) với các hàng đảo ngược. Khi dòng xếp được xếp hạng là 630A-1600A, nó chiếm một thiết bị đóng cắt với kích thước tổng thể là 800 × 1000 × 2200 (chiều rộng x chiều cao x chiều cao). Mạch chính không có doanh thu chiếm một thiết bị đóng cắt có kích thước bên ngoài là 800 × 800 × 2000 (chiều rộng, độ sâu và chiều cao). Khi dòng được định mức nằm trong khoảng từ 1600A-3150A, nó chiếm một thiết bị đóng cắt có kích thước tổng thể là 1000 × 1000 × 2200 (chiều rộng x chiều cao x chiều cao). Không có thiết bị đóng cắt chính được lật. Khi dòng điện định mức là 1600A-3150A, nó chiếm một thiết bị đóng cắt có kích thước bên ngoài là 1000 × 1000 × 220 (chiều rộng × chiều cao × chiều cao). Mạch chính không có doanh thu chiếm một thiết bị đóng cắt có kích thước bên ngoài là 1000 × 800 × 2200 (chiều rộng x chiều cao x chiều cao).

▶ 4. Cấu trúc của thiết bị chuyển mạch nguồn cấp điện (PC) tương tự như cấu trúc của thiết bị đóng cắt đến. Khi dòng cung cấp là 630A-1600A, thiết bị đóng cắt 1000 × 1000 × 2200 (chiều rộng × độ sâu × chiều cao) có thể được trang bị hai vòng, được sắp xếp lên và xuống.

▶ 5. Cánh tắt trung tâm điều khiển động cơ (MCC) có hai loại: thiết bị đóng cắt gắn trên tường và thiết bị đóng cắt không gắn trên tường, phần trên cùng là diện tích thanh cái nằm ngang và khu vực đơn vị chức năng ngăn kéo nằm dưới khu vực thanh cái nằm ngang, chiều rộng là 600mm và chiều cao của khu vực khu vực chức năng ngăn kéo là 1840 mm. Khi thân thiết bị đóng cắt được gắn trên tường, phần bên trái của thiết bị đóng cắt là khu vực đơn vị chức năng và phần bên phải có diện tích đầu ra cáp rộng 200mm. Kích thước tổng thể của thiết bị đóng cắt là 800/500/2200 (chiều rộng/độ sâu/chiều cao). Khi thiết bị đóng cắt được lắp đặt ra khỏi tường, chiều rộng của thiết bị đóng cắt là 600mm và khu vực đầu ra cáp nằm ở mặt sau của thiết bị đóng cắt. Kích thước tổng thể của thiết bị đóng cắt là 600 × 800 (1000) × 2200 (chiều rộng x chiều cao x chiều cao). Có hai loại độ sâu thiết bị đóng cắt: 800 và 1000. Chúng tôi đề nghị người dùng chọn thiết bị đóng cắt có độ sâu 1000 để phù hợp với độ sâu của thiết bị đóng cắt PC. Khi ngăn kéo được rút ra khỏi thiết bị đóng cắt, phần trực tiếp trong thiết bị đóng cắt không bị lộ, điều này an toàn và đáng tin cậy.

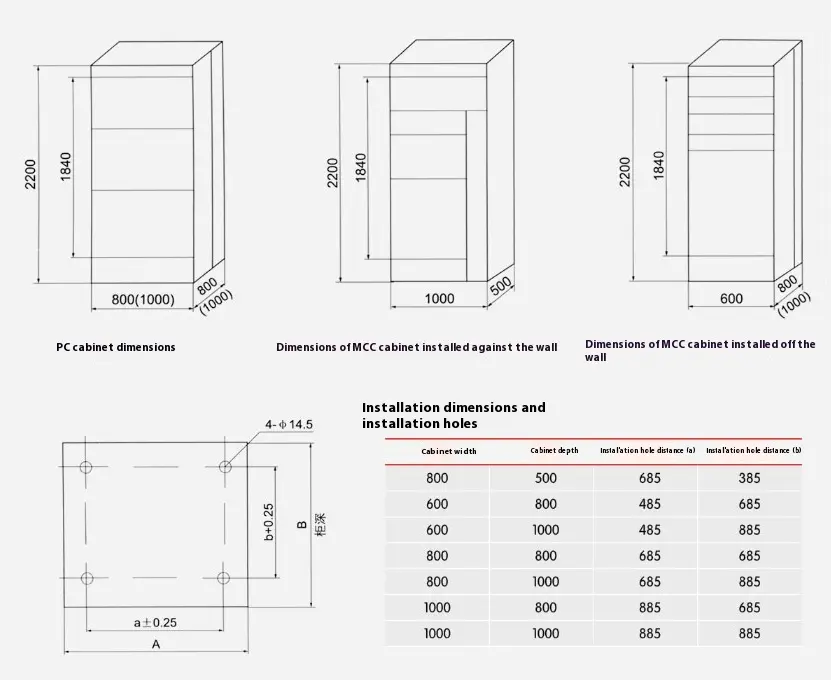

● LV thiết bị chuyển mạch Kích thước tổng thể, kích thước cài đặt

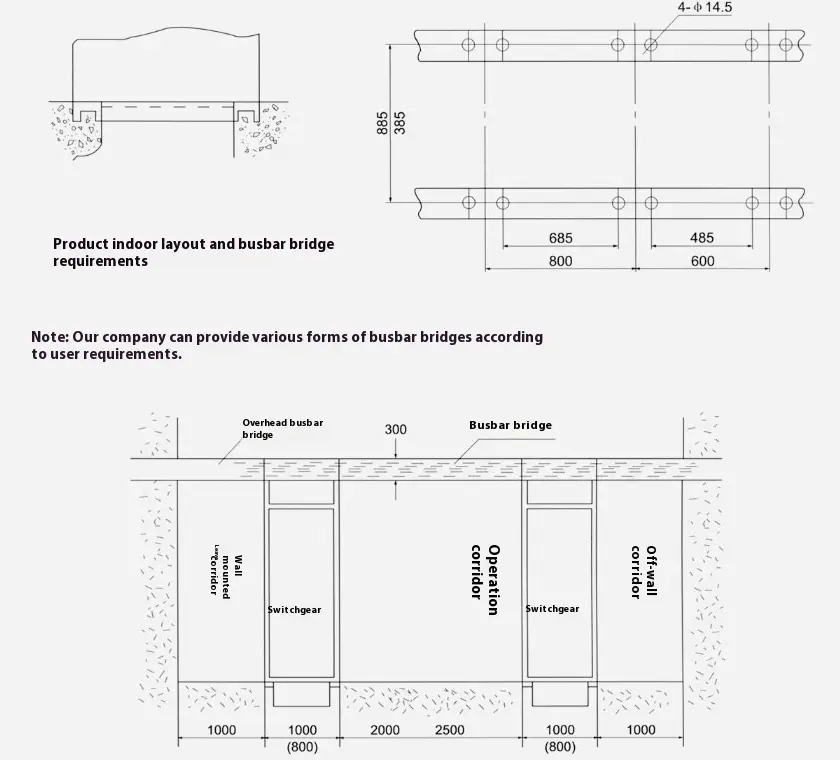

● Sơ đồ của nền tảng lắp đặt thiết bị đóng cắt điện áp thấp

● Thận trọng

▶ Khi cài đặt sản phẩm này, đường ngang giữa các thiết bị chuyển mạch rút điện áp thấp phải được kết nối chắc chắn và đáng tin cậy.

▶ Cánh cửa của sản phẩm này có chức năng lồng vào nhau với công tắc chính, nghĩa là cửa chỉ có thể được mở trong điều kiện lỗi điện. Mặt khác của sản phẩm này là một tấm niêm phong vít, không có chức năng lồng vào nhau với công tắc chính. Do đó, xin vui lòng ngắt kết nối nguồn điện khi tháo rời tấm bên của sản phẩm này để bảo trì.

▶ Không chuyên nghiệp không nên mở thiết bị đóng cắt để bảo trì.
