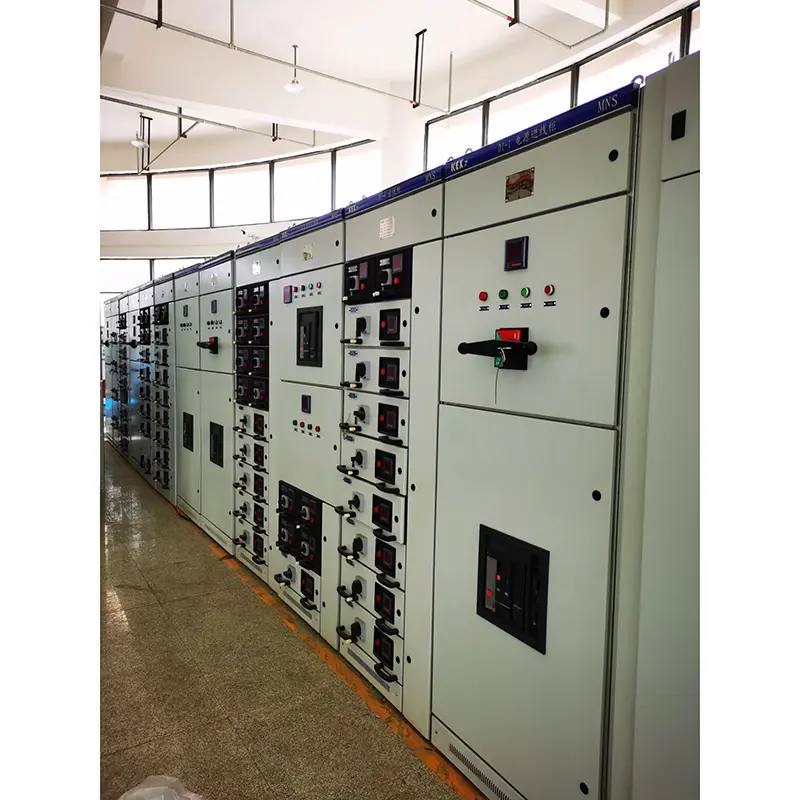

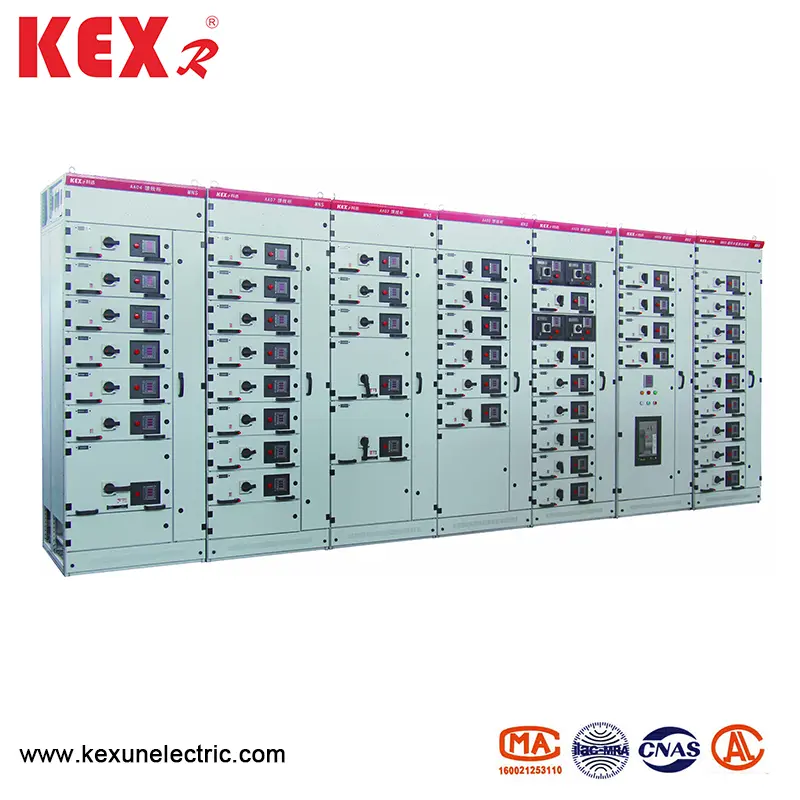

Tủ phân phối điện áp thấp

● Tiêu chuẩn

Tủ phân phối điện áp thấp MNS phù hợp với các tiêu chuẩn chuyên nghiệp quốc gia của GB7251.1 thiết bị đóng cắt điện áp thấp và JB/T9961 thiết bị chuyển mạch rút điện áp thấp và các tiêu chuẩn chuyên nghiệp quốc tế như IEC439-1.VDE060 Phần V.

● Tủ phân phối công suất điện áp thấp MNS sử dụng điều kiện

▶ Nhiệt độ môi trường xung quanh -5 ~ 40 ， ， trung bình 24h nhỏ hơn 35 ℃

▶ Điều kiện khí quyển: Không khí sạch sẽ và độ ẩm tương đối không được vượt quá 50% ở nhiệt độ cao nhất là +40. Ở nhiệt độ thấp hơn, độ ẩm tương đối cao hơn được cho phép, ví dụ, 90% ở mức +20, nhưng cần thay đổi nhiệt độ và đôi khi ngưng tụ có thể xảy ra.

▶ Độ cao: Dưới 1000m, Tủ phân phối công suất điện áp thấp MNS phù hợp để vận chuyển và lưu trữ ở nhiệt độ sau: -25 đến +55, và nó có thể đạt +70 ℃ trong vòng 24 giờ trong một thời gian ngắn. Dưới những nhiệt độ khắc nghiệt này, thiết bị không nên bị hư hỏng không thể cứu được và nó sẽ hoạt động bình thường.

▶ Nếu các điều kiện trên không thể được đáp ứng, nó sẽ được giải quyết thông qua tham vấn giữa người dùng và kexun.

▶ Khi thiết bị này được sử dụng trong các nền tảng sản xuất và khoan dầu ngoài khơi và các nhà máy điện hạt nhân, một thỏa thuận kỹ thuật sẽ được ký kết riêng.

● Các thông số kỹ thuật cơ bản của Tủ phân phối điện áp thấp loại MNS

◆ Hiệu suất điện

◆ Bằng cấp IP

Tuân thủ các tiêu chuẩn IEC529 và DIN40050. IP30 bảo vệ chất rắn lớn hơn φ2,5mm, IP40 bảo vệ chất rắn lớn hơn φ 41,0mm và IP54 bảo vệ chống bụi và bắn tung tóe theo bất kỳ hướng nào (vui lòng tham khảo ý kiến ​​của nhà sản xuất khi đặt hàng mức bảo vệ IP54).

◆ Cấu trúc tủ

Cấu trúc cơ bản của tủ phân phối công suất điện áp thấp bao gồm các cấu hình hình chữ C. Phần C được hình thành bằng tấm thép uốn với E = 25 mm như lỗ lắp mô -đun. Tất cả các tủ và phân vùng bên trong được mạ kẽm và tinh khiết. Xung quanh các tấm cửa, các tấm bên được làm bằng phun tĩnh điện điện áp cao. Xem hình dưới đây cho cấu trúc cơ bản của tủ.

◆ Chuyển loại tủ

1

2. Nội các trung tâm điều khiển động cơ (MCC): Nó được lắp ráp bởi các ngăn kéo lớn và nhỏ, và công tắc chính của mỗi vòng sử dụng bộ ngắt mạch vỏ nhựa có độ phân tách cao hoặc công tắc tải trọng xoay với cầu chì. Tủ bù hệ số công suất tự động (với các thiết bị bù yếu tố công suất thủ công, tự động và từ xa)

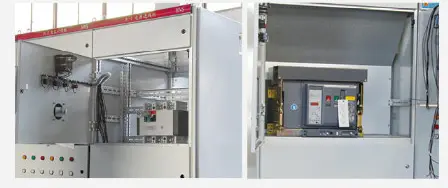

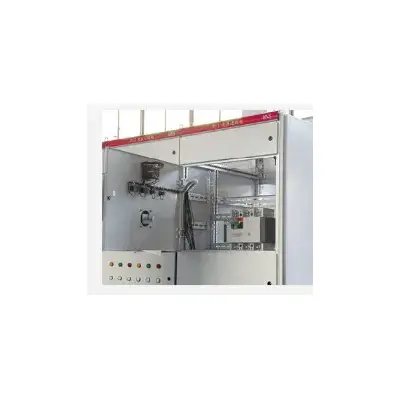

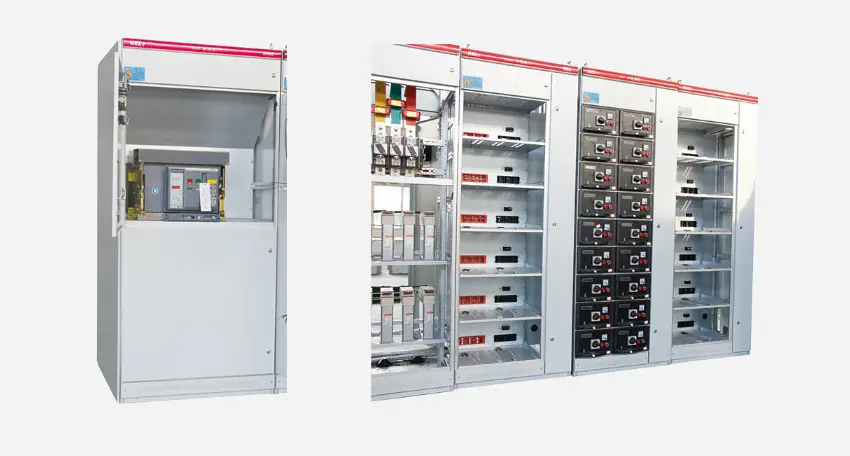

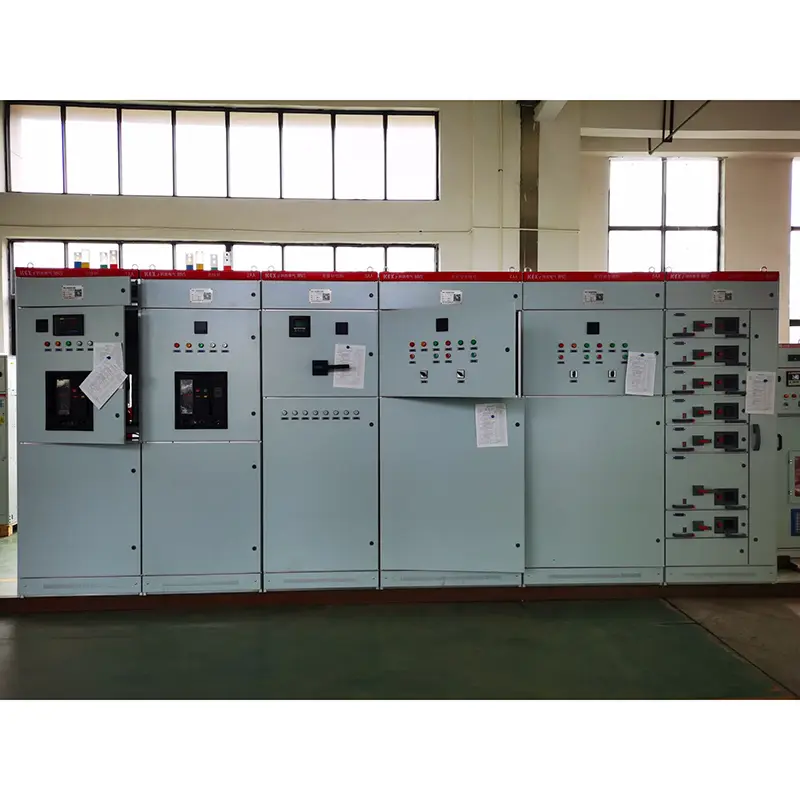

◆ Nội các Trung tâm phân phối điện (PC)

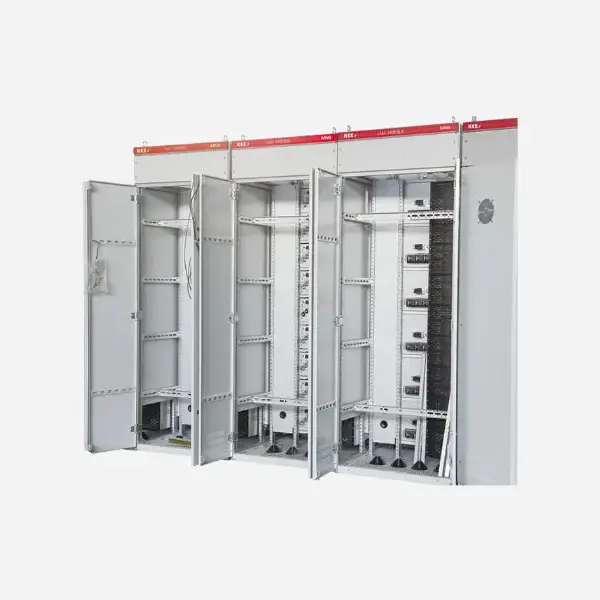

◆ Nội các của Trung tâm điều khiển động cơ (MCC)

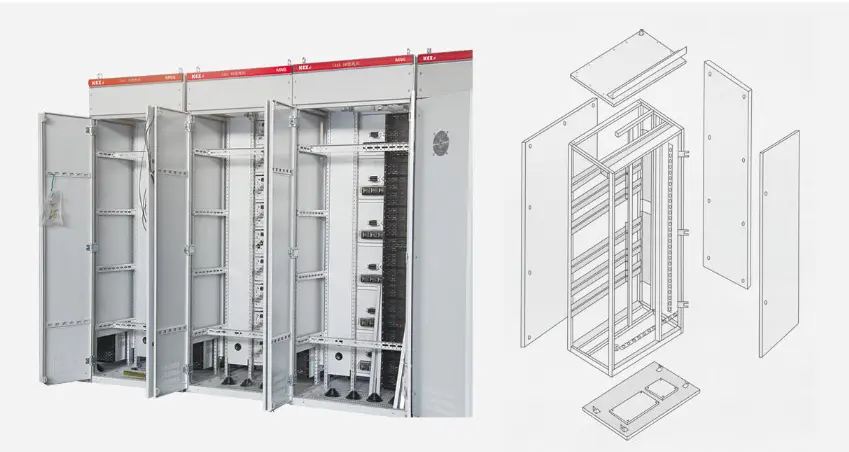

◆ Cấu trúc khung tủ gồm các cấu hình hình chữ C.

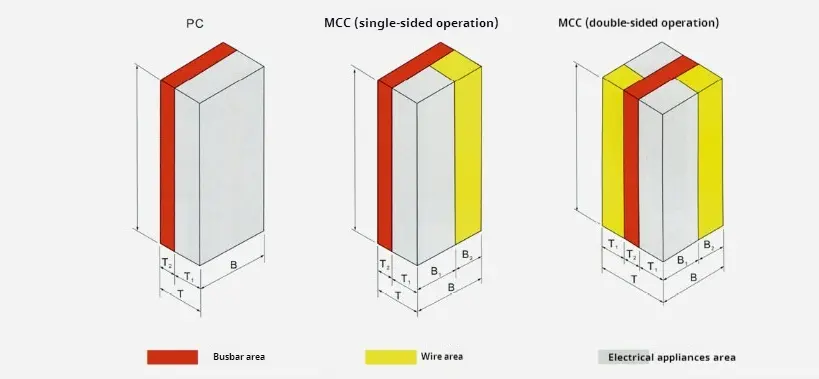

◆ Sơ đồ của tủ phân phối điện áp thấp loại MNS

● Thiết kế phân vùng của tủ

◆ Trung tâm phân phối điện (PC)

(1) tủ PC được chia thành ba ngăn; Khoang xe buýt ngang: Ở phía sau tủ; Ngăn đơn vị chức năng: Ở phần trên phía trước của tủ hoặc ở phía trước bên trái của tủ;

(2) Các biện pháp phân đoạn: Khoang xe buýt ngang và ngăn đơn vị chức năng được phân tách bằng các tấm thép. Khoang vòng điều khiển được tách ra khỏi ngăn đơn vị chức năng bằng cách che phủ nhựa polyphenylen chống cháy.

(3) Bộ ngắt mạch khung được cài đặt trong tủ có thể được vận hành thủ công bên ngoài tủ ở trạng thái đóng. Quan sát trạng thái mở và đóng của bộ ngắt mạch và đánh giá xem bộ ngắt mạch có ở vị trí thử nghiệm hay vị trí làm việc theo mối quan hệ vị trí giữa cơ chế vận hành và cửa.

(4) Cấu trúc phân tách được thiết kế giữa mạch chính và mạch phụ. Các đơn vị điện phụ bao gồm mét, đèn tín hiệu và nút đều được lắp đặt trên bảng nhựa và nắp làm bằng nhựa bọt polyurethane chống cháy được tách ra khỏi mạch chính phía sau bảng.

◆ Trung tâm điều khiển động cơ kéo ra và Trung tâm phân phối điện hiện tại nhỏ (MCC)

Tủ MCC kiểu ngăn kéo được chia thành ba ngăn, cụ thể là khoang xe buýt ngang phía sau tủ, ngăn đơn vị chức năng ở bên trái ở phía trước tủ và khoang cáp ở bên phải ở phía trước tủ. Khoang xe buýt ngang và khoang đơn vị chức năng được phân tách bằng các bảng chức năng làm bằng nhựa đệm có chất đệm ngọn lửa, và ngăn cáp được tách ra khỏi khoang xe buýt ngang và khoang đơn vị chức năng bởi các tấm thép. Trung tâm điều khiển động cơ MCCI) Các ngăn kéo được chia thành năm loại sau: 8E/4: Chiều cao 200 × Chiều rộng 150 × Độ sâu 400 mm. 8E/2: Chiều cao 200 × Chiều rộng 300X Độ sâu 400 mm. 8E: Chiều cao 200 × Chiều rộng 600 × Độ sâu 400 mm. 16E: Chiều cao 400 × Chiều rộng 600 × Độ sâu 400 mm. 24E: Chiều cao 600 × Chiều rộng 600 × Độ sâu 400 mm.

◆ Cấu trúc tủ công tắc đầu ra phía sau

Để giảm chiều rộng sắp xếp của tủ công tắc, xe buýt chính của tủ công tắc được lắp đặt theo chiều ngang ở đầu tủ công tắc, và nửa phía sau của tủ là một phòng cáp, nơi kết nối cáp đến và đi. Mặt trước của tủ chuyển đổi là phòng thiết bị, nơi các đơn vị chức năng của thiết bị đóng cắt được cài đặt. Trong hệ thống này, phòng cáp ở bên cạnh tủ công tắc được chuyển đến tủ phía sau, giúp giảm đáng kể chiều rộng sắp xếp của tủ công tắc để đáp ứng thêm các yêu cầu của bố cục không gian của trạm biến áp.

Tủ trung chuyển rộng 600mm và sâu 1000/1200mm, với một phòng xe buýt chính độc lập ở trên cùng, được phân lập từ phòng thiết bị. Chiều cao cài đặt hiệu quả của buồng thiết bị phía trước là 72E (E = 25 mm), được tách ra khỏi buồng cáp phía sau bởi bảng đa chức năng, sử dụng đầy đủ không gian cài đặt của tủ chuyển đổi, với cấu trúc nhỏ gọn và cấu hình đơn vị linh hoạt. Phòng cáp ở mặt sau có một cánh cửa, thuận tiện cho việc lắp đặt và bảo trì. Chiều rộng của tủ đến được xác định theo dòng khung của đơn vị đến. Chiều rộng được đề xuất là 400/600/800/1000mm và độ sâu tủ là 1000mm.

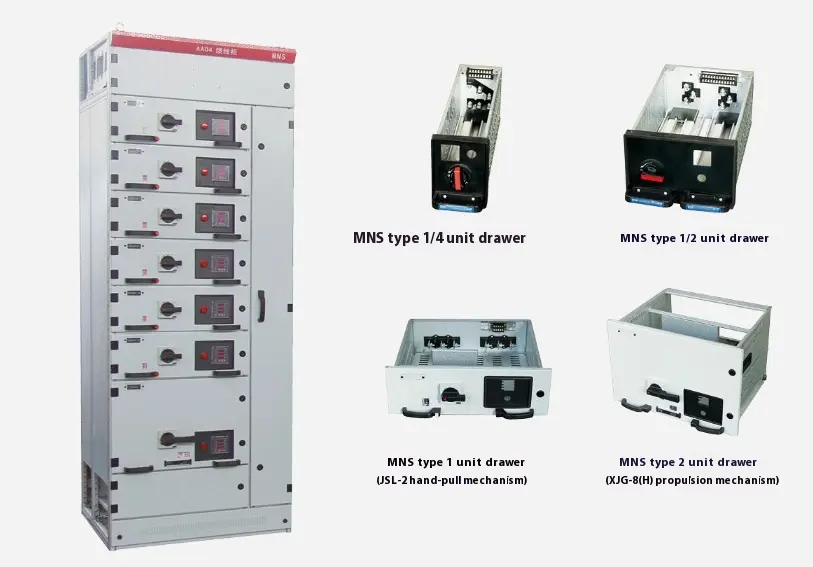

● Loại ngăn kéo

(1) 8E/4: Lắp ráp 4 đơn vị ngăn kéo trong không gian chiều cao 8e.

(2) .8E/2: Lắp ráp 2 đơn vị ngăn kéo trong không gian chiều cao 8e.

(3) 8E: Lắp ráp một đơn vị ngăn kéo trong không gian chiều cao 8e.

(4) 16E: Lắp ráp một đơn vị ngăn kéo ở độ cao 16E (400mm).

(5) 24E: Lắp ráp một đơn vị ngăn kéo ở độ cao 24E (600mm). Năm loại đơn vị ngăn kéo có thể được lắp ráp đơn lẻ trong tủ, và cũng có thể được sử dụng để lắp ráp hỗn hợp. Xem bảng dưới đây để biết số lượng đơn vị ngăn kéo tối đa có thể được cung cấp trong tủ để lắp ráp đơn.

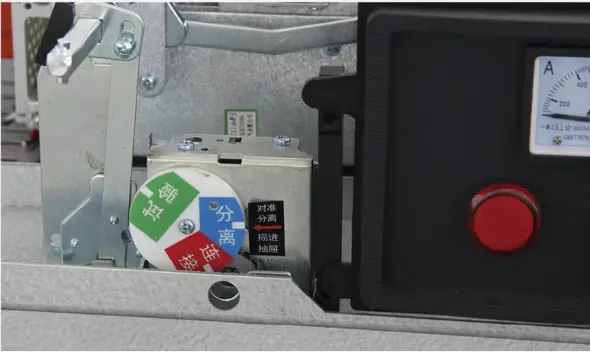

◆ Điện và cơ học của ngăn kéo

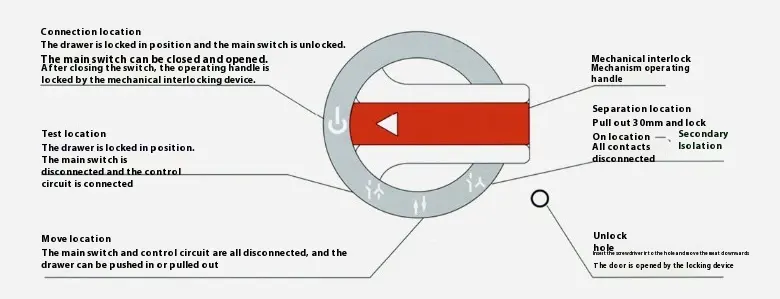

Đơn vị ngăn kéo có vị trí lồng nối cơ học đáng tin cậy, được điều khiển bởi tay cầm vận hành và có các vị trí đóng, kiểm tra, vẽ và cô lập rõ ràng và chính xác. Xem hình cho chức năng của cơ chế vận hành. Để tăng cường các biện pháp phòng ngừa an toàn, có thể thêm khóa khóa sau khi tay cầm hoạt động được định vị và có thể thêm đến ba ổ khóa, như thể hiện trong hình bên trái. Sau khi đơn vị ngăn kéo được đặt đúng chỗ, nó phải hoạt động nghiêm ngặt với chức năng hoạt động và vị trí được liệt kê trong Hình 4 và Hình 5, nếu không nó sẽ dễ dàng làm hỏng các bộ phận cấu trúc, vì vậy vui lòng chú ý khi sử dụng nó.

◆ 8E/4 và 8E/2 hoạt động chức năng chuyển đổi

◆ 8eand 16e, 24e hoạt động chức năng chuyển đổi

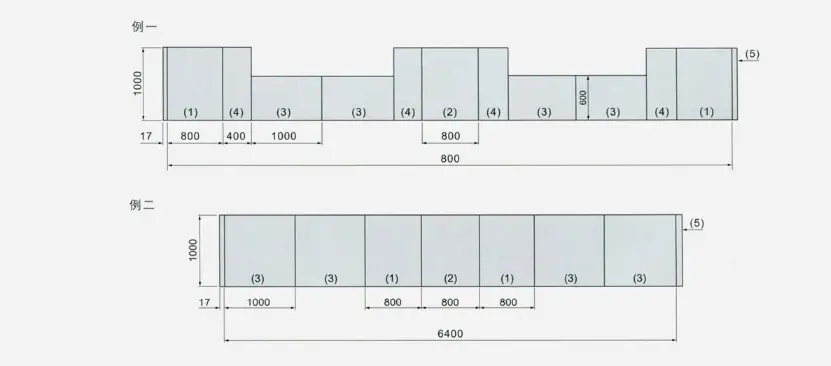

◆ Sơ đồ của chế độ kết hợp

● Cài đặt, sử dụng và bảo trì

1. Khi thiết bị đến đích, trước tiên hãy kiểm tra xem hộp đóng gói hoàn thành. Nếu thiết bị không được cài đặt ngay lập tức, nó sẽ được lưu trữ ở nơi khô và sạch.

2. Thiết bị được khuyến nghị cài đặt ra khỏi tường, hoặc nó có thể được lắp đặt trên tường. Mặt phẳng nền tảng lắp đặt phải phẳng và lỗi ngang của thép kênh nền là 1/1000 và tổng độ lệch chiều dài là 3 mm ..

3. Nên sử dụng máy giặt Lớp 8,8 và máy giặt căng cho việc sửa bu lông của tất cả các bộ phận dẫn điện, và mô -men xoắn thắt được đề xuất được hiển thị trong bảng dưới đây:

4. Vỏ bọc đầu cáp và một số lượng đầu nối đồng nhất định cho mạch thứ cấp được cung cấp bởi các phụ kiện sơ đồ MCC. .

5. Sau khi kết nối cáp, đáy thiết bị nên được đóng lại để ngăn những con vật nhỏ bò vào tủ và gây ra tai nạn ngắn mạch.

6. Sau khi cài đặt hoặc điều chỉnh, trước khi đưa vào hoạt động, cần phải kiểm tra và kiểm tra sau:

▶ Kiểm tra xem thiết bị điện và hệ thống dây điều khiển được cài đặt trong thiết bị có đáp ứng các yêu cầu của bản vẽ của nhà máy hay không.

▶ Hoạt động thủ công của các công tắc khác nhau phải linh hoạt, mà không có sự bất thường hoặc gây nhiễu.

▶ Kiểm tra xem các hành động của cơ chế lồng vào cơ học và thiết bị lồng vào nhau có chính xác và đáng tin cậy hay không, sẽ đáp ứng các yêu cầu của hệ thống.

▶ Kiểm tra xem điện trở cách điện của mạch chính và mạch điều khiển có đáp ứng các yêu cầu được chỉ định hay không.

▶ Kiểm tra xem thiết bị điện được cài đặt trong thiết bị có tiếp xúc tốt hay không và đáp ứng các yêu cầu kỹ thuật của chính thiết bị điện.

▶ Kiểm tra xem có bất kỳ vấn đề nước ngoài nào bên trong thiết bị và liệu các ốc vít gắn của các bộ phận khác nhau có lỏng lẻo hay không.

◆ Hướng dẫn vận hành cho MCC kéo ra:

.

(2) Xem Hình 4 cho các biểu tượng và chức năng trên bảng điều khiển của ngăn kéo 8E/4 và 8E/2. Mũi tên từ vị trí phá vỡ "O" đến vị trí làm việc "I" trong hình chỉ ra rằng tay cầm vận hành nên được đẩy vào đầu tiên và sau đó xoay từ "O" sang "I". Khi trở về, không cần phải đẩy nó, chỉ cần chuyển tay cầm "I" thành "O", và sau khi buông tay, tay cầm.

(3) Xem Hình 5 cho các biểu tượng và chức năng trên bảng ngăn kéo 8E-24E. Khi tay cầm đến vị trí làm việc, cơ chế sẽ giải phóng khóa cơ trên công tắc chính, và sau đó công tắc chính có thể được đóng và mở. Tuy nhiên, khi công tắc chính được đóng, tay cầm của cơ chế lồng vào nhau không thể được vận hành. Có một lớp nhựa nhỏ trên cửa ở góc dưới bên phải đáp ứng dấu hiệu, đó là cơ chế mở khóa của cánh cửa. Quá trình hoạt động như sau: Khi ngăn kéo ở vị trí làm việc, nếu bạn muốn mở cửa, trước tiên hãy rút nắp nhỏ, sau đó chèn tuốc nơ vít vào lỗ và di chuyển chốt xuống để mở cửa. Hãy chắc chắn để che vỏ nhựa nhỏ sau khi mở cửa, nếu không mức độ bảo vệ ban đầu sẽ bị phá hủy.

● Giao thông vận tải và lưu trữ các thiết bị

▶ Thiết bị không được phép vượt qua và bị rung nghiêm trọng.

▶ Tấm góc vận chuyển nên được sử dụng khi nâng thiết bị sau khi giải nén và góc bao gồm của hai dây thép và dây thừng phải là ≤1200. Nếu một chiếc xe nâng, con lăn hoặc xà beng được sử dụng, nó không được phép thực hiện trực tiếp trên khung dưới của thiết bị.

▶ Khi thiết bị được cài đặt tại chỗ, nếu bạn muốn di chuyển vị trí trong một khoảng cách ngắn, bạn có thể đặt nó ở bốn góc của khung xe.

▶ Các sản phẩm điện và các bộ phận không được phép tháo rời theo ý muốn trong thiết bị.

▶ Cơn mưa nên được ngăn ngừa ướt, và nhiệt độ môi trường phải phù hợp với các quy định liên quan của mẫu này.

● Tính đầy đủ của sản phẩm

Tủ phân phối năng lượng điện áp thấp MNS được gắn với danh sách đóng gói, chứng chỉ sản phẩm, hướng dẫn sử dụng sản phẩm và bản vẽ cần thiết, và khóa cửa và phụ tùng được cung cấp theo danh sách hỗ trợ được đính kèm.
