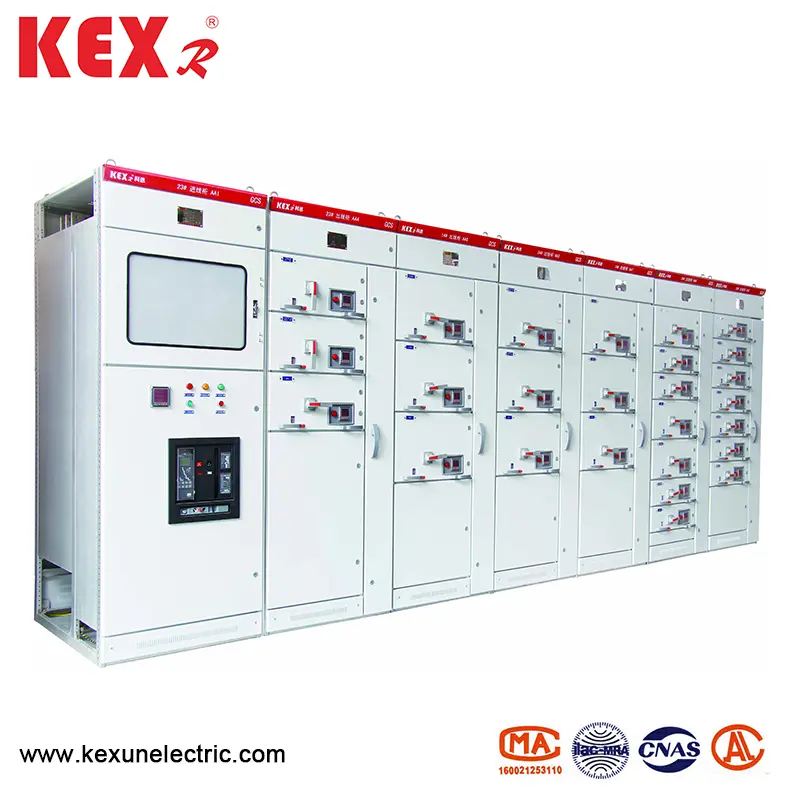

Tủ công tắc chiết điện áp thấp

● Chỉ số hiệu suất

Thiết kế của tủ công tắc chiết điện áp thấp loại GCS đáp ứng các tiêu chuẩn sau:

▶ Thiết bị đệm và điều khiển điện áp thấp IEC439-1

▶ GB7251 thiết bị đóng cắt điện áp thấp

▶ ZBK36001 thiết bị cắt bỏ điện áp thấp

● Các tham số cơ bản

● Cấu trúc chính

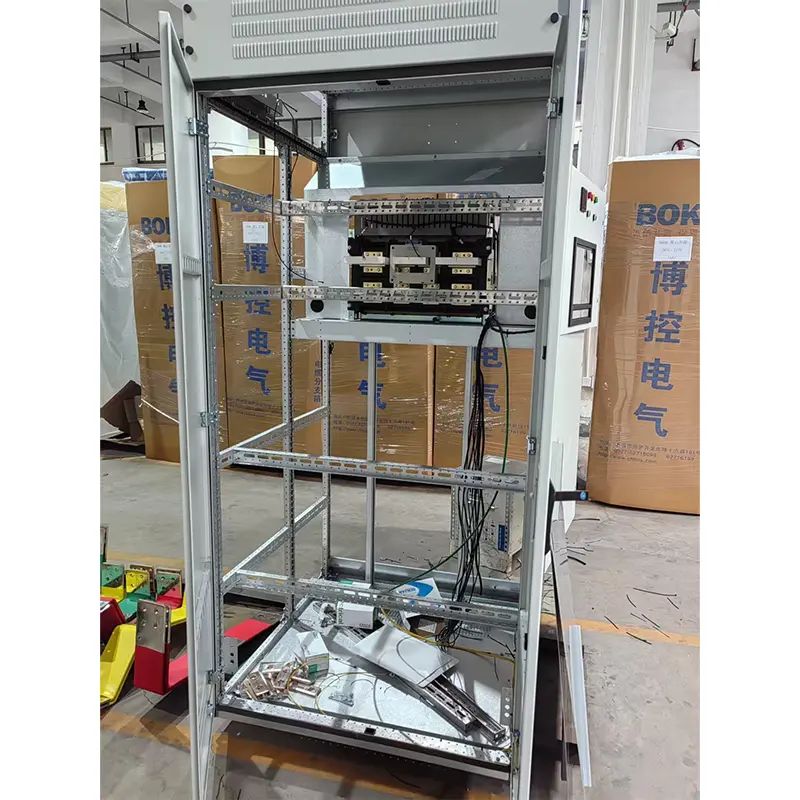

▶ Khung chính của tủ công tắc chiết điện áp thấp GCS áp dụng thép mở 8MF, và hai cạnh của thép phần có các lỗ lắp đặt với mô đun tương ứng là 20 mm và 100mm và ①9.2mm, do đó, việc lắp đặt bên trong rất linh hoạt và thuận tiện.

▶ Khung chính được thiết kế ở hai dạng lắp ráp, cụ thể là cấu trúc được lắp ráp đầy đủ và cấu trúc hàn một phần (khung bên và chùm tia chéo) để người dùng chọn.

▶ Mỗi phòng chức năng của thiết bị được cách ly với nhau và các ngăn của nó được chia thành phòng đơn vị chức năng, phòng xe buýt và phòng cáp. Các chức năng của mỗi buồng tương đối độc lập.

▶ Xe buýt chính nằm ngang được sắp xếp theo chiều ngang phía sau tủ, đây là biện pháp cơ bản để làm cho mạch chính của thiết bị có cường độ ngắn mạch cao.

▶ Thiết kế của khoang cáp làm cho nó rất thuận tiện cho các dây cáp đi lên xuống.

▶ Chuỗi kích thước của tủ chung của thiết bị (xem bảng bên dưới):

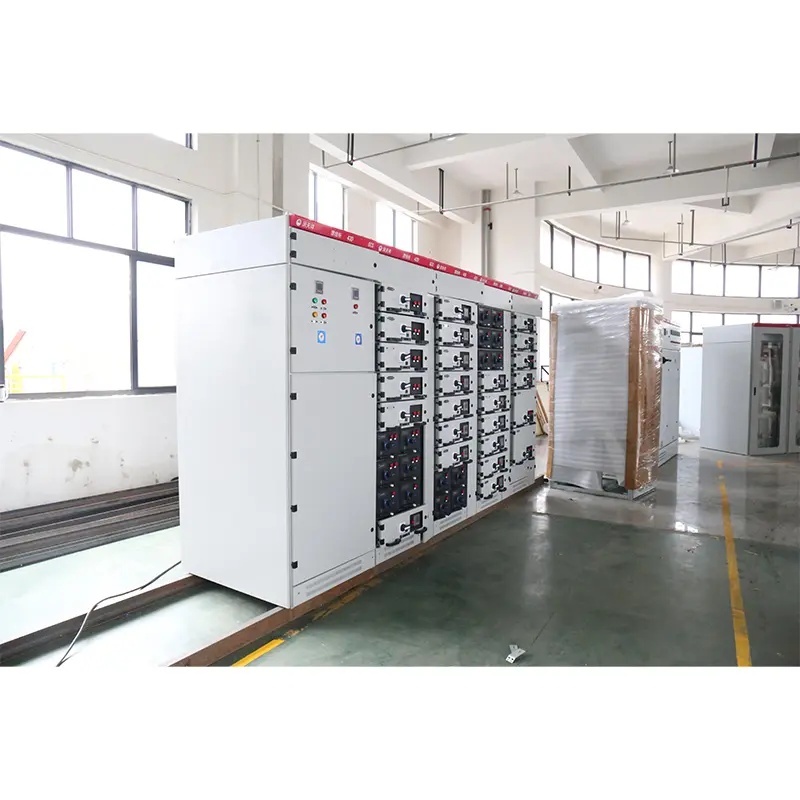

● Đơn vị chức năng

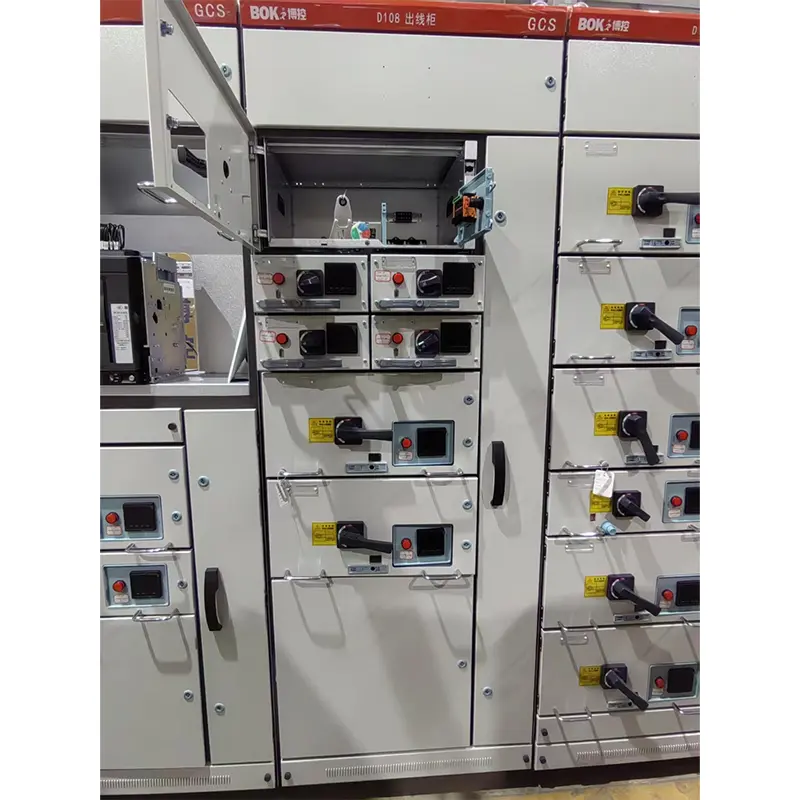

1. Chiều cao của ngăn kéo là 160mm. Nó được chia thành 1/2 đơn vị, 1 đơn vị, 3/2 đơn vị, 2 đơn vị, 3 đơn vị và năm kích thước. Dòng xếp hạng của mạch đơn vị là 400a hoặc ít hơn.

2. Ngăn kéo chỉ thay đổi trong kích thước chiều cao, và chiều rộng và chiều sâu của nó không thay đổi. Các ngăn kéo có cùng các đơn vị chức năng có khả năng thay thế tốt.

3. Mỗi tủ MCC có thể được trang bị nhiều nhất là 11 ngăn kéo một đơn vị hoặc 22 1/2 ngăn kéo đơn vị. Trong đó nhiều hơn một đơn vị ngăn kéo áp dụng một tấm lưng đa chức năng.

4. Dòng điện, các đường đầu vào và đầu ra của ngăn kéo áp dụng số lượng trình cắm khác nhau với cùng một cấu trúc chip.

5. 1/2 ngăn kéo và phòng cáp được kết nối bằng bộ chuyển đổi ZJ-2 với cấu trúc tấm lưng.

6. Kết nối giữa ngăn kéo đơn vị và phòng cáp áp dụng bộ chuyển đổi ZJ-1 với cùng một thanh kích thước hoặc cấu trúc ống theo phân loại hiện tại.

7. Đơn vị ngăn kéo được trang bị thiết bị lồng vào cơ học.

● Các thành phần điện chính

Nguyên tắc lựa chọn của các thành phần điện chính dựa trên công nghệ nhập khẩu, có thể được sản xuất thành loạt tại Trung Quốc và đáp ứng các yêu cầu về hiệu suất cao của thiết bị

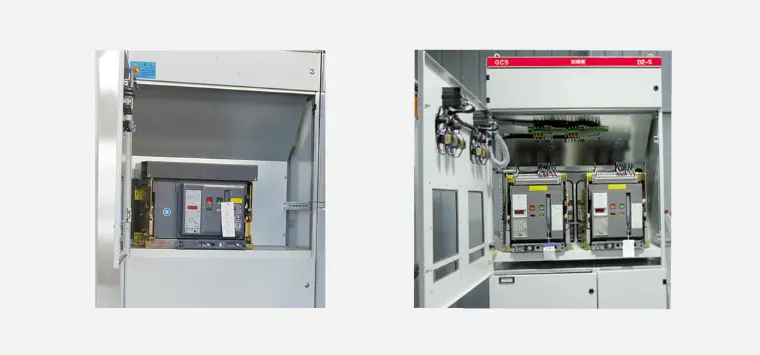

▶ Bộ ngắt của bộ cung cấp điện và bộ nạp chủ yếu chọn chuỗi AH. Sê -ri M khác được sản xuất bởi Schneider Company và F Series do ABB Company sản xuất với hiệu suất nâng cao hơn cũng có thể được chọn. Bộ ngắt mạch AH có các đặc điểm của hiệu suất tốt, cấu trúc nhỏ gọn, trọng lượng nhẹ và chuỗi mạnh. Giá tương đối thấp, việc bảo trì và sử dụng là thuận tiện và tất cả các chỉ số hiệu suất có thể đáp ứng các yêu cầu của thiết bị này.

▶ Đơn vị ngăn kéo (bộ điều khiển động cơ, bộ ngắt mạch nguồn cấp dữ liệu một phần) chủ yếu chọn bộ ngắt mạch nhựa CM1 và TG.TM30, và một số người chọn NZM- do Công ty Moeller sản xuất. Loạt 100A. Các công tắc này có các đặc điểm của hiệu suất tốt, cấu trúc nhỏ gọn, arcing ngắn hoặc không có arcing, và các chỉ số kinh tế và kỹ thuật cao, có thể đáp ứng các yêu cầu của thiết bị này.

▶ Công tắc cách ly và công tắc cách ly cầu chì phải là loạt Q. Sê -ri này có độ tin cậy cao và khả năng phá vỡ mạnh mẽ, và có thể nhận ra sự đan xen cơ học.

▶ Cầu chì chính là loạt NT. 5.

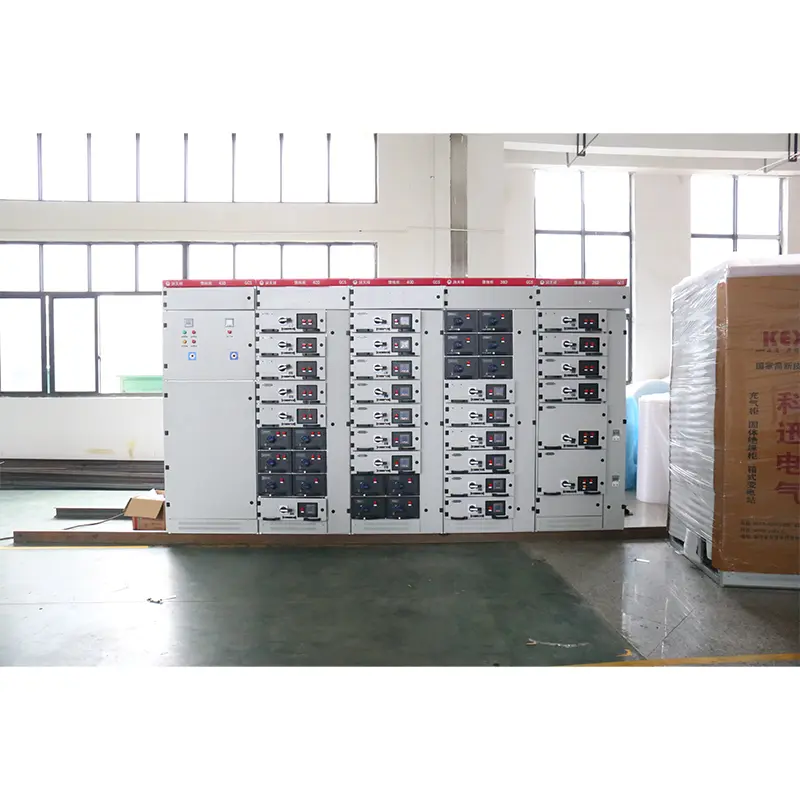

● Đặc điểm của GCS Loại công tắc chiết điện áp thấp

1. Cải thiện công suất nhiệt của bộ điều hợp, và làm giảm đáng kể mức tăng nhiệt độ bổ sung do sự gia tăng nhiệt độ của bộ chuyển đổi đến đầu nối, đầu cáp và miếng đệm.

2. Sự phân tách giữa các đơn vị chức năng và các ngăn là rõ ràng và đáng tin cậy, và sự thất bại của một đơn vị sẽ không ảnh hưởng đến công việc của các đơn vị khác, do đó sự thất bại bị giới hạn ở phạm vi tối thiểu.

3. Sự sắp xếp ngang của xe buýt làm cho thiết bị có độ ổn định động và nhiệt tốt và có thể chịu được tác động của dòng điện ngắn 80/176KA.

4. Số lượng mạch trong một tủ 4.MCC có tới 22, xem xét đầy đủ nhu cầu của cửa điện tự động (máy) trong phát điện, hệ hóa dầu và các ngành công nghiệp khác có dung lượng đơn vị lớn.

5. Kết nối giữa thiết bị và cáp bên ngoài được hoàn thành trong ngăn cáp và cáp có thể tăng lên và xuống. Máy biến áp hiện tại được cài đặt trong ngăn cáp, giúp cài đặt và bảo trì thuận tiện.

6. Trong cùng một hệ thống phân phối năng lượng, dòng điện ngắn mạch có thể bị giới hạn bằng cách khớp với các lò phản ứng giới hạn dòng điện, điện áp xe buýt có thể được ổn định ở một giá trị nhất định và các yêu cầu về cường độ ngắn mạch của các thành phần có thể được giảm một phần.

7. Đơn vị ngăn kéo có đủ số lượng đầu nối thứ cấp (32 cặp cho đơn vị 1 trở lên và 20 cặp cho đơn vị 1/2), có thể đáp ứng các yêu cầu của giao diện máy tính và vòng điều khiển tự động cho số lượng liên hệ

● Mạch phụ

Thiết kế của sơ đồ mạch phụ phù hợp với các quy định kỹ thuật để thiết kế năng lượng phụ của các nhà máy nhiệt điện và các quy định kỹ thuật thiết kế liên quan khác. Nó phù hợp cho hệ thống điện điện áp thấp của các nhà máy và trạm biến áp điện và hệ thống phân phối điện áp thấp trong các nhà máy, mỏ và các tòa nhà cao tầng. Sơ đồ mạch phụ trợ của các nhà máy và mỏ được thiết kế theo sơ đồ mạch chính, được chia thành các đơn vị chức năng của dòng cung cấp năng lượng, đường dây cung cấp (PC) và đường trung chuyển động cơ (MCC) ..

● Gói sản phẩm

Nhà sản xuất sẽ cung cấp các tài liệu và phụ kiện sau khi cung cấp:

▶ Danh sách thiết bị

▶ Giấy chứng nhận sản phẩm

▶ Hướng dẫn sử dụng

▶ Báo cáo kiểm tra nhà máy

▶ Bản vẽ điện có liên quan

▶ Khóa cửa tủ, tay cầm vận hành và phụ tùng được chỉ định trong hợp đồng.

▶ Hướng dẫn cài đặt của các thành phần chính

● Hướng dẫn đặt hàng

Hợp đồng thứ tự của GCS Loại công tắc chiết điện áp thấp chứa các nội dung sau:

▶ Mô hình đầy đủ của sản phẩm bao gồm số sơ đồ mạch chính và số sơ đồ mạch phụ.

▶ Sơ đồ trình tự kết hợp hệ thống mạch chính

▶ Sơ đồ điện của mạch phụ trợ

▶ Danh sách các thành phần trong tủ

▶ Cài đặt các tham số như điện áp, dòng điện và thời gian trong mạch.

▶ Các bảng đặc biệt khác không phù hợp với việc sử dụng sản phẩm bình thường.
