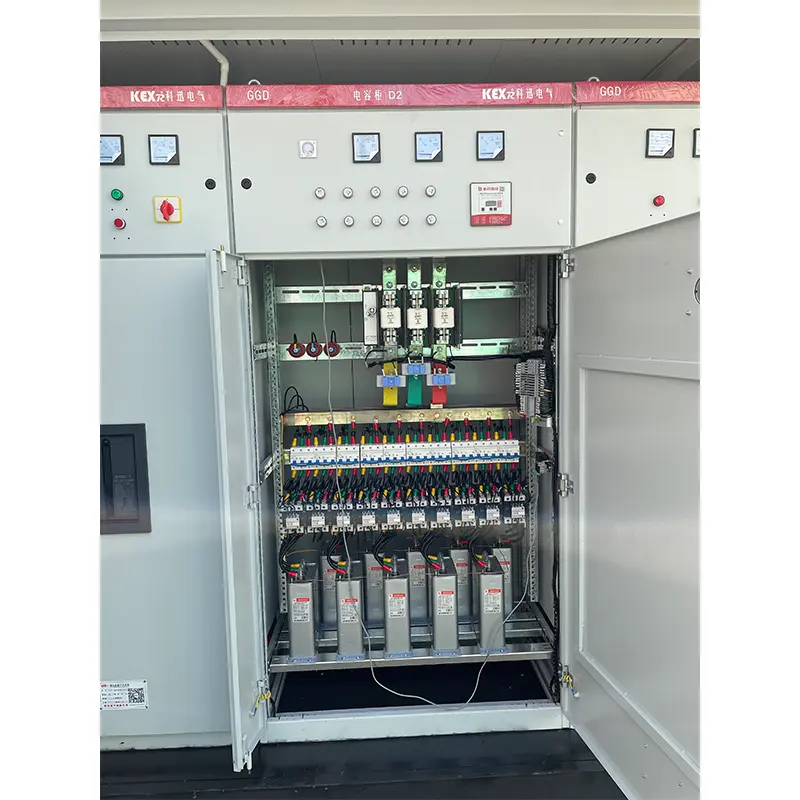

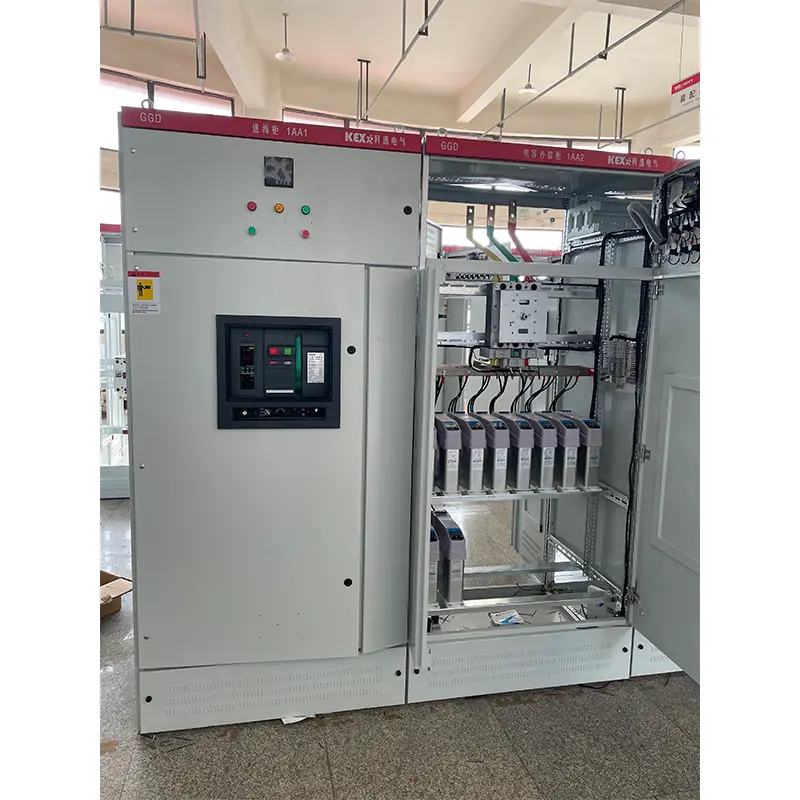

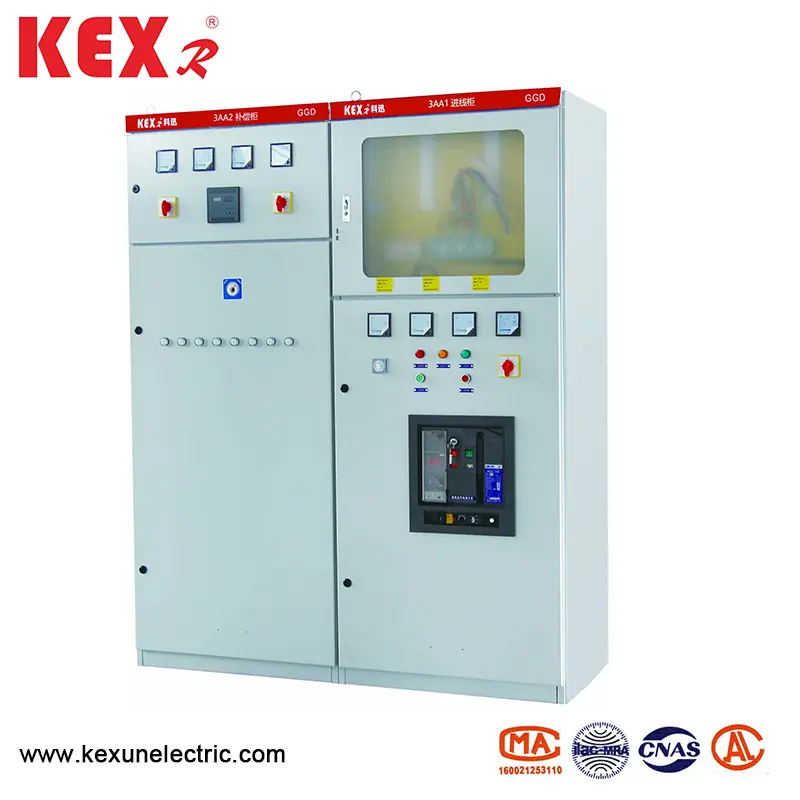

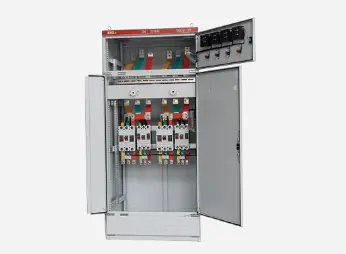

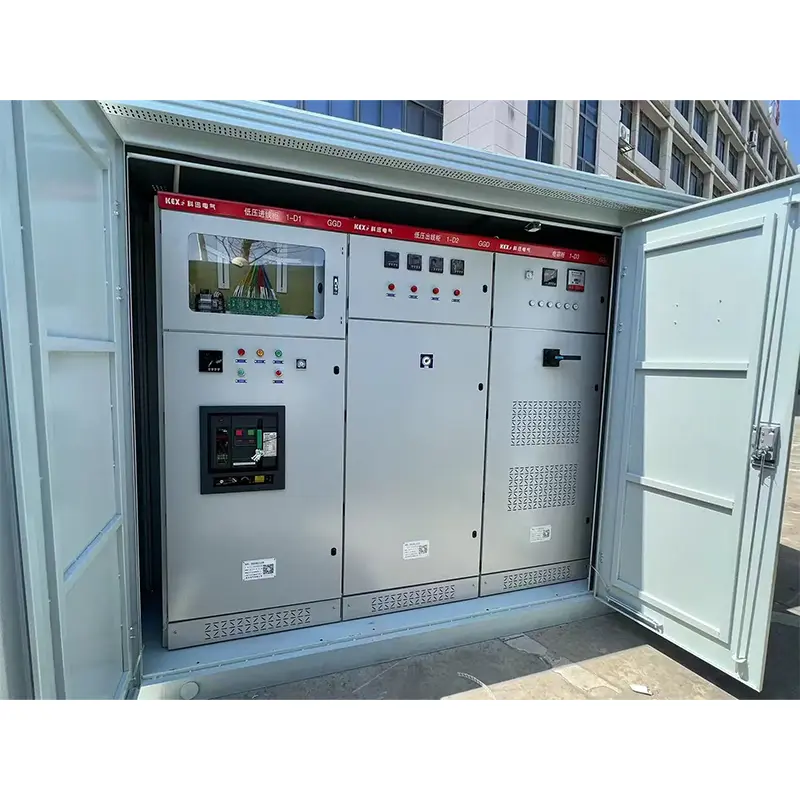

Ac thiết bị đóng cắt phân phối điện áp thấp

● Sử dụng các điều kiện của thiết bị đóng cắt phân phối điện áp thấp GGD loại AC

▶ Nhiệt độ không khí xung quanh không được cao hơn +40 hoặc thấp hơn -5 và nhiệt độ trung bình trong vòng 24h không được cao hơn +35 ℃

▶ Độ cao của việc lắp đặt và sử dụng trong nhà sẽ không vượt quá 2000m;

▶ Độ ẩm tương đối của không khí xung quanh không được vượt quá 50% ở nhiệt độ cao nhất là +40, và nên cho phép nhiệt độ tương đối lớn hơn ở nhiệt độ thấp hơn (ví dụ, 90% ở mức +20), xem xét rằng ảnh hưởng của sương nghi ngờ đôi khi có thể xảy ra do thay đổi nhiệt độ;

▶ Khi thiết bị được cài đặt, độ nghiêng với mặt phẳng thẳng đứng không được vượt quá 5:

▶ Thiết bị sẽ được lắp đặt ở một nơi không có rung động và tác động dữ dội, và nơi nó không đủ để ăn mòn các thành phần điện;

Lưu ý: Khi người dùng có yêu cầu đặc biệt, họ có thể đàm phán với nhà sản xuất.

● Các thông số điện cơ bản

● Tính năng thiết kế

▶ Nội các thiết bị chuyển đổi phân phối điện áp thấp loại GGD AC ở dạng tủ chung và khung được lắp ráp bằng cách hàn cục bộ với thép hình lạnh 8MF. Các bộ phận khung và các bộ phận hỗ trợ đặc biệt được cung cấp bởi nhà sản xuất thép được chỉ định để đảm bảo độ chính xác và chất lượng của tủ. Các thành phần của tủ phổ quát được thiết kế theo nguyên tắc mô -đun, và có 20 lỗ lắp. Hệ số phổ quát cao, có thể khiến nhà máy nhận ra tiền sản xuất, không chỉ rút ngắn chu kỳ sản xuất mà còn cải thiện hiệu quả làm việc.

A Có một số lượng khác nhau của các khe làm mát ở đầu trên và dưới của tủ. Khi các thành phần điện trong tủ tạo ra nhiệt, không khí nóng tăng lên và được thải ra qua khe trên, trong khi không khí lạnh được bổ sung liên tục vào tủ qua khe dưới, để tủ kín tạo thành một ống thông gió tự nhiên từ dưới lên trên để đạt được mục đích làm mát.

▶ Theo các yêu cầu của thiết kế mô hình sản phẩm công nghiệp hiện đại, thiết kế phân phối phân phối điện áp thấp GGD loại AC áp dụng phương pháp tỷ lệ phần vàng để thiết kế hình dạng của tủ và kích thước phân chia của mỗi phần, làm cho toàn bộ tủ đẹp và hào phóng.

▶ Cửa tủ được kết nối với khung bằng bản lề xoay, thuận tiện để cài đặt và tháo gỡ. Một dải cao su đầu hồi được nhúng trong viền của cửa. Khi cánh cửa được đóng lại, dải giữa cửa và khung có đột quỵ nhất định, có thể ngăn cửa trực tiếp va chạm với tủ và cải thiện mức độ bảo vệ của cánh cửa.

▶ Cửa dụng cụ được trang bị các thành phần điện được kết nối với khung bằng nhiều sợi dây đồng mềm và các bộ phận lắp đặt trong tủ được kết nối với khung bằng các ốc vít có trụ, do đó toàn bộ tủ tạo thành một hệ thống bảo vệ nối đất hoàn chỉnh.

▶ lớp phủ trên cùng của tủ được làm bằng sơn nướng màu cam polyester, có độ bám dính mạnh mẽ và kết cấu tốt. Toàn bộ tủ có tông màu phụ, tránh được hiệu ứng rực rỡ và tạo ra một môi trường thị giác thoải mái cho các nhân viên làm nhiệm vụ.

▶ Có thể loại bỏ nắp trên cùng của tủ khi cần thiết, thuận tiện cho việc lắp ráp và điều chỉnh xe buýt chính tại chỗ. Bốn góc của đầu tủ được trang bị vòng nâng để nâng và vận chuyển.

▶ Mức bảo vệ của tủ là IP30 và người dùng cũng có thể chọn giữa IP20 và IP40 theo các yêu cầu của môi trường sử dụng.

● Cài đặt và sử dụng

Sau khi sản phẩm đến nơi nhận, trước tiên nó nên kiểm tra xem bao bì có còn nguyên vẹn hay không và thông báo cho các bộ phận liên quan để tìm lý do khi tìm thấy vấn đề. Đối với các sản phẩm không được cài đặt ngay lập tức, chúng nên được đặt ở những nơi thích hợp theo các quy định của điều kiện sử dụng thông thường.

◆ Cài đặt sản phẩm

Việc cài đặt các sản phẩm phải được thực hiện theo sơ đồ cài đặt (xem hình đính kèm) và thép và bu lông kênh cơ bản phải được cung cấp bởi người dùng. Khi xe buýt chính được lắp đặt trong một hàng với mạ thiếc, bề mặt chồng chéo phải được sửa chữa và san bằng, làm sạch, phủ bằng vaseline trung tính hoặc thực hiện các biện pháp khác, sau đó được buộc chặt bằng bu lông.

◆ Các sản phẩm sẽ được kiểm tra và kiểm tra các mục sau khi cài đặt và trước khi được đưa vào hoạt động.

▶ Kiểm tra xem sơn trên cùng của tủ đã rơi ra và liệu tủ có khô hay không.

▶ Cho dù cơ chế vận hành của các thành phần điện là linh hoạt, và không nên gây nhiễu hoặc lực vận hành quá mức.

▶ Cho dù sự tắt của các tiếp điểm chính và phụ trợ của các thiết bị điện chính là đáng tin cậy và chính xác.

▶ Cho dù tỷ lệ và phân cực của chỉ định thiết bị và máy biến áp là chính xác.

▶ Cho dù kết nối thanh cái có tốt hay không và liệu cách điện có hỗ trợ hay không, các bộ phận và phụ kiện được lắp đặt chắc chắn và đáng tin cậy.

▶ Cho dù liên hệ phụ trợ có đáp ứng các yêu cầu hay không, liệu thông số kỹ thuật lõi cầu chì của cầu chì có chính xác hay không, liệu giá trị cài đặt của rơle có đáp ứng các yêu cầu thiết kế hay không và liệu hành động có đáng tin cậy và chính xác hay không.

▶ Liệu sự tiếp xúc của mạch có đáp ứng các yêu cầu của sơ đồ điện hay không.

▶ Liệu hệ thống mạch bảo vệ có đáp ứng các yêu cầu hay không.

▶ Sử dụng Megohmmeter 500 volt để đo giá trị điện trở cách điện không dưới 1 megohmmeter.

◆ Các biện pháp phòng ngừa sử dụng

. Chỉ các chuyên gia có trình độ mới có thể vào hoặc mở kênh bảo trì sản phẩm và cửa tủ để vận hành, kiểm tra và bảo trì.

(2). Công tắc không khí sau nhiều lần, sẽ tạo ra các vết bỏng cục bộ chính và tạo ra các chất carbon, tăng điện trở tiếp xúc, nên được bảo trì thường xuyên và sửa chữa công tắc không khí theo hướng dẫn vận hành.

◆ Bộ hoàn chỉnh sản phẩm

▶ Danh sách đóng gói

▶ Giấy chứng nhận sản phẩm

▶ Hướng dẫn sử dụng

▶ Báo cáo kiểm tra nhà máy

▶ Bản vẽ điện có liên quan

▶ Khóa cửa tủ, tay cầm vận hành và phụ tùng được chỉ định trong hợp đồng.

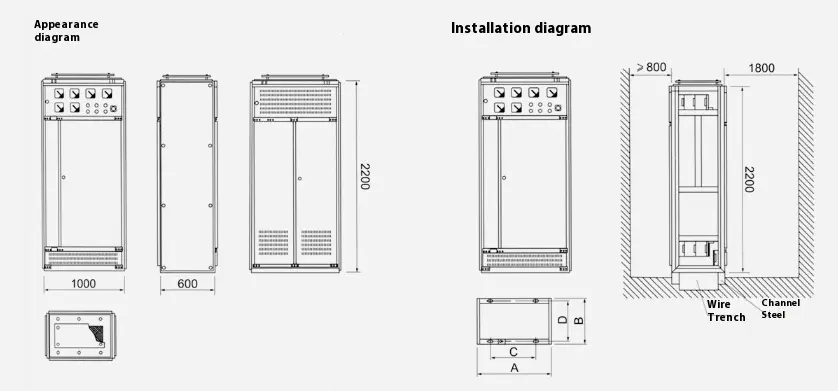

● Sơ đồ phác thảo và cài đặt
