Bộ hoàn chỉnh điện áp thấp

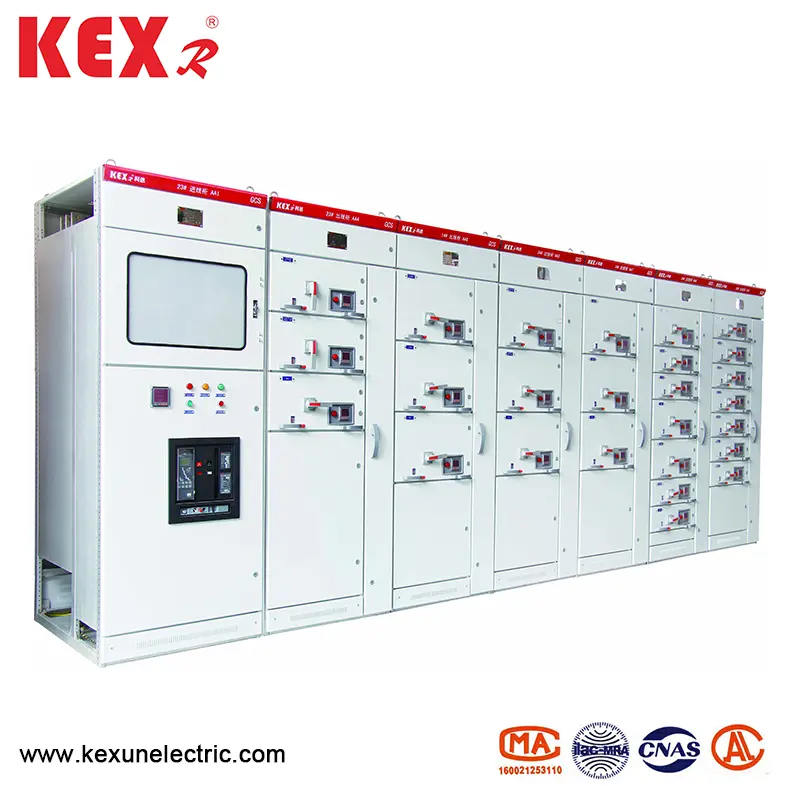

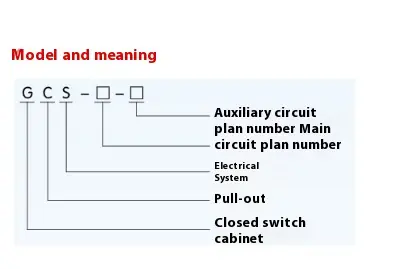

● Ý nghĩa mô hình

● Các tham số cơ bản

● Cấu trúc chính

▶ Khung chính của GCS Loại điện áp thấp Hoàn thành Bộ áp dụng thép mở loại 8MF và hai cạnh của thép phần có các lỗ lắp đặt với mô đun tương ứng 20 mm và 100mm và ①9.2mm, do đó, cài đặt bên trong rất linh hoạt và thuận tiện.

▶ Khung chính được thiết kế ở hai dạng lắp ráp, cụ thể là cấu trúc được lắp ráp đầy đủ và cấu trúc hàn một phần (khung bên và chùm tia chéo) để người dùng chọn.

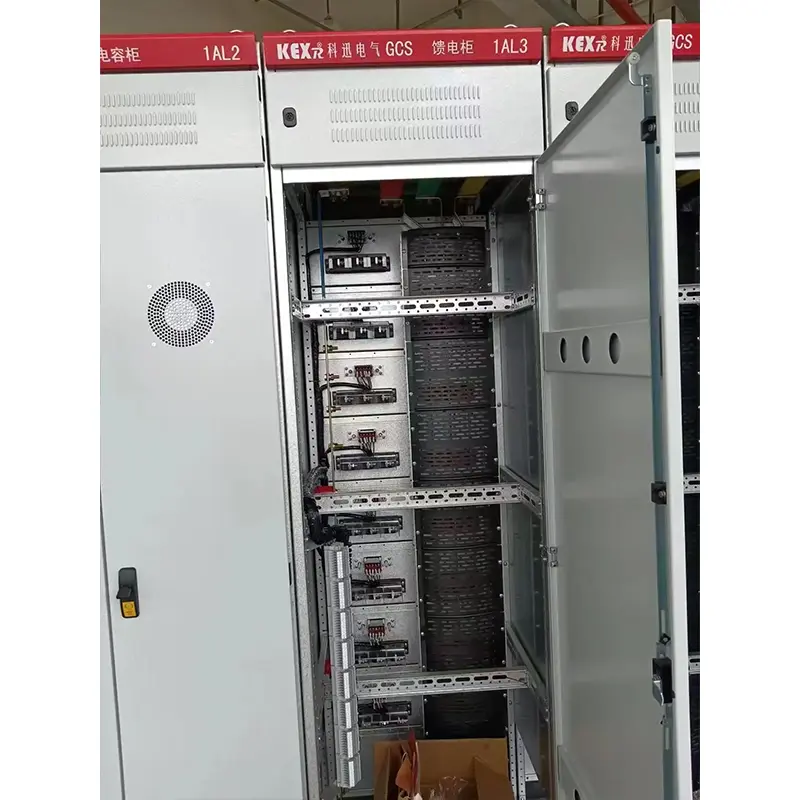

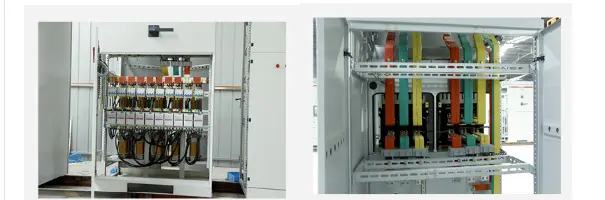

▶ Mỗi phòng chức năng của thiết bị được cách ly với nhau và các ngăn của nó được chia thành phòng đơn vị chức năng, phòng xe buýt và phòng cáp. Các chức năng của mỗi buồng tương đối độc lập.

▶ Xe buýt chính nằm ngang được sắp xếp theo chiều ngang phía sau tủ, đây là biện pháp cơ bản để làm cho mạch chính của thiết bị có cường độ ngắn mạch cao.

▶ Thiết kế của khoang cáp làm cho nó rất thuận tiện cho các dây cáp đi lên xuống.

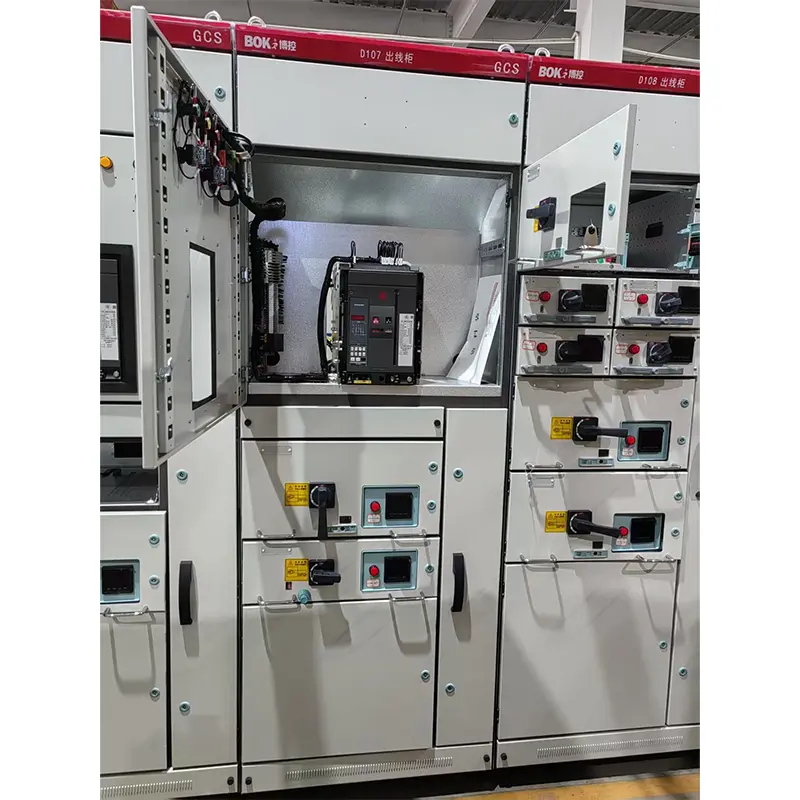

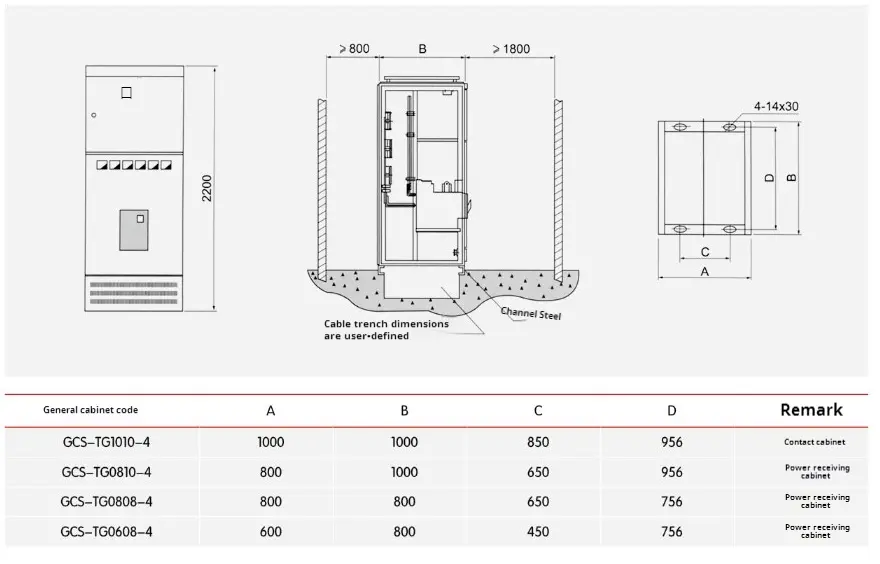

▶ Chuỗi kích thước của tủ chung của thiết bị (xem bảng bên dưới):

● Cài đặt và sử dụng Bộ điện áp thấp loại GCS hoàn chỉnh

◆ Sau khi các sản phẩm đến nơi nhận, trước tiên họ nên kiểm tra xem bao bì có còn nguyên vẹn không. Nếu các vấn đề được tìm thấy, họ nên thông báo kịp thời cho các bộ phận liên quan của hợp đồng để lập hồ sơ kinh doanh, phân tích các lý do cùng nhau, làm thị thực và đối phó với hậu quả. Đối với các sản phẩm không được cài đặt ngay lập tức, chúng nên được đặt ở một nơi thích hợp và được giữ đúng theo các điều kiện sử dụng thông thường và các yêu cầu của các quy định lưu trữ tạm thời cho thiết bị điện. 1. Sản phẩm sẽ được cài đặt theo sơ đồ cài đặt (xem hình đính kèm). Thép kênh nền và các bu lông khi phương pháp sửa bu lông được áp dụng sẽ được cung cấp bởi người dùng. Khi xe buýt chính được kết nối, nếu bề mặt không đồng đều do vận chuyển, lưu trữ và các lý do khác, nó nên được san bằng trước khi kết nối và buộc chặt.

◆ Khi các thiết bị được lắp đặt riêng hoặc trong các cột, độ dọc của chúng, độ không đồng đều của bề mặt tủ và độ lệch của các khoảng trống giữa các tủ sẽ đáp ứng các yêu cầu trong bảng dưới đây.

◆ Kiểm tra và kiểm tra sau khi loại điện áp thấp GCS.

cài đặt và trước khi đưa vào hoạt động

(1) Kiểm tra xem sơn trên cùng hoặc các vật liệu phủ khác (như phun nhựa) của tủ có bị hư hại không, và liệu tủ có khô và sạch không.

(2) liệu cơ chế vận hành của các thành phần điện là linh hoạt, và không nên gây nhiễu hoặc lực vận hành quá mức.

(3) Việc bật tắt của các tiếp điểm chính và phụ trợ của các thiết bị điện chính là đáng tin cậy và chính xác.

(4) Cơ chế ngăn kéo hoặc rút ra phải linh hoạt và ánh sáng, mà không gây nhiễu và va chạm.

(5) Các đường trung tâm của các tiếp điểm có thể di chuyển và tĩnh của ngăn kéo hoặc cấu trúc rút ra phải nhất quán và các tiếp điểm nên tiếp xúc gần. Độ sâu chèn của các liên hệ chính và phụ trợ phải đáp ứng các yêu cầu. Điện hoặc điện cơ học: Hành động phản hồi là chính xác, và việc khóa hoặc giải phóng phải đáng tin cậy.

(6) Các ngăn kéo có cùng kích thước phải có thể hoán đổi cho nhau mà không bị kẹt và va chạm.

(7) Liên hệ nối đất giữa ngăn kéo và tủ nên được tiếp xúc chặt chẽ. Khi ngăn kéo được đẩy vào, tiếp điểm nối đất của ngăn kéo được liên lạc trước khi tiếp xúc chính và khi nó được rút ra, tiếp xúc nối đất sẽ bị ngắt kết nối sau khi tiếp xúc chính.

(8) Hiệu chuẩn của thiết bị, tỷ lệ biến đổi và độ phân cực của máy biến áp phải là chính xác.

(9) Thông số kỹ thuật lõi cầu chì phải đáp ứng các yêu cầu của thiết kế kỹ thuật.

(10) Xếp hạng và thiết lập bảo vệ phải là chính xác và đáng tin cậy.

.

.

◆ Sử dụng các biện pháp phòng ngừa của loại điện áp thấp hoàn chỉnh GCS

▶ Thiết bị là bộ hoàn chỉnh điện áp thấp không được cài đặt trên tường, được vận hành từ phía trước và bảo trì ở cả hai bên. Chỉ các chuyên gia có trình độ mới có thể vào hoặc mở kênh bảo trì và cửa tủ để vận hành, kiểm tra và bảo trì.

▶ Công tắc không khí và bộ ngắt mạch trường hợp đúc đã được tách ra và đóng trong nhiều lần, đặc biệt là sau khi tách và đóng lại, điều này sẽ gây bỏng tiếp xúc cục bộ và tạo ra các chất carbon, điều này sẽ làm tăng điện trở tiếp xúc. Do đó, chúng nên được duy trì và đại tu trong hướng dẫn sử dụng của bộ ngắt mạch.

▶ Sau khi cài đặt và bảo trì, sự cô lập giữa các ngăn và các đơn vị chức năng phải được kiểm tra nghiêm ngặt để đảm bảo sự phân tách chức năng tốt của thiết bị và ngăn lỗi mở rộng.

● Gói sản phẩm

Nhà sản xuất sẽ cung cấp các tài liệu và phụ kiện sau khi cung cấp:

▶ Danh sách thiết bị

▶ Giấy chứng nhận sản phẩm

▶ Hướng dẫn sử dụng

▶ Báo cáo kiểm tra nhà máy

▶ Bản vẽ điện có liên quan

▶ Khóa cửa tủ, tay cầm vận hành và phụ tùng được chỉ định trong hợp đồng.

▶ Hướng dẫn cài đặt của các thành phần chính

● Hướng dẫn đặt hàng

Hợp đồng đặt hàng của GCS Loại điện áp thấp Bộ hoàn chỉnh chứa các nội dung sau:

▶ Mô hình đầy đủ của sản phẩm bao gồm số sơ đồ mạch chính và số sơ đồ mạch phụ.

▶ Sơ đồ trình tự kết hợp hệ thống mạch chính

▶ Sơ đồ điện của mạch phụ trợ

▶ Danh sách các thành phần trong tủ

▶ Cài đặt các tham số như điện áp, dòng điện và thời gian trong mạch.

▶ Các bảng đặc biệt khác không phù hợp với việc sử dụng sản phẩm bình thường.
