Thiết bị đóng cắt điện áp điện áp thấp

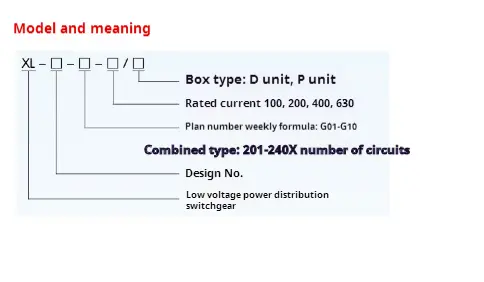

● Ý nghĩa mô hình

● Sử dụng điều kiện

◆ Thiết bị đóng cắt phân phối công suất điện áp thấp XL-21 sẽ được cài đặt ở độ cao dưới 2000m.

◆ Nhiệt độ môi trường và nhiệt độ không khí xung quanh không cao hơn +40, nhưng nhiệt độ trung bình không cao hơn +35 và nhiệt độ không khí xung quanh không thấp hơn -100 trong khoảng thời gian 24 giờ.

◆ Không phải có bụi quá mức, axit, muối, ăn mòn và khí nổ trong không khí. Nhiệt độ tương đối không được vượt quá 50% ở nhiệt độ cao nhất là +40 và nhiệt độ tương đối cao hơn được cho phép ở nhiệt độ thấp nhất, chẳng hạn như 90% dưới +20. Cần xem xét rằng sự ngưng tụ chung đôi khi có thể xảy ra do thay đổi nhiệt độ.

◆ Khi người dùng có yêu cầu đặc biệt, họ có thể đàm phán với nhà sản xuất.

● Các tính năng thiết kế

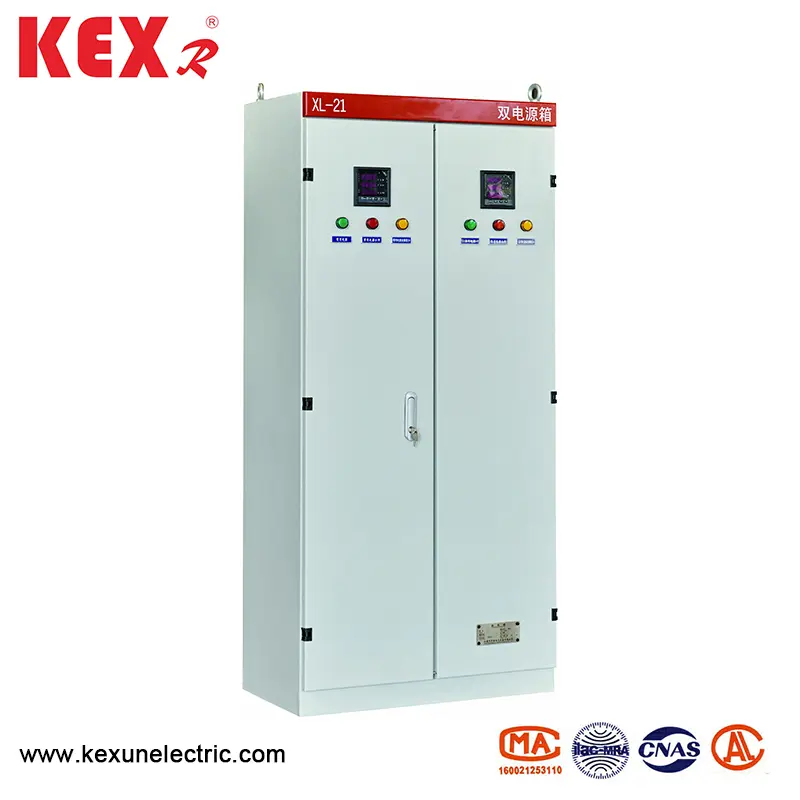

◆ Thiết bị đóng cắt phân phối điện áp thấp loại XL-21 được gắn trên sàn và có thể được cài đặt trực tiếp dưới máy biến áp. Thân thiết bị đóng cắt được làm bằng tấm thép chất lượng cao được hàn hoặc lắp ráp, và tay cầm vận hành công tắc dao được lắp đặt ở cột bên phải phía trước thiết bị đóng cắt, có thể được sử dụng để chuyển đổi nguồn. Một vôn kế được cài đặt ở phía trước của hộp phân phối năng lượng. Chỉ ra điện áp xe buýt. Có một cánh cửa trước hộp phân phối điện. Sau khi cửa được mở, tất cả các thiết bị trong hộp phân phối điện được phơi bày, thuận tiện để bảo trì. Hộp phân phối năng lượng này áp dụng các thành phần mới được thiết kế bởi Trung Quốc, nơi có các đặc điểm của cấu trúc nhỏ gọn, bảo trì thuận tiện và kết hợp linh hoạt của các sơ đồ mạch. Hộp phân phối năng lượng được trang bị bộ ngắt mạch làm bảo vệ ngắn mạch và nút hoạt động có thể được cài đặt ở phía trước cửa.

◆ Chế độ hoạt động: Hướng dẫn sử dụng.

◆ Chế độ cài đặt: Cài đặt dọc

◆ Chế độ nối dây: Đã sửa dây

● Các thông số kỹ thuật của thiết bị chuyển mạch phân phối điện áp thấp loại XL-21

● Cài đặt và sử dụng thiết bị chuyển mạch phân phối điện áp thấp loại XL-21

◆ Hộp phân phối điện có thể được đóng gói và vận chuyển chỉ sau khi vượt qua kiểm tra. Khi sản phẩm đến đích, trước tiên hãy kiểm tra xem hộp có hoàn thành hay không. Nếu hộp phân phối năng lượng không được cài đặt ngay lập tức, hãy lưu trữ sản phẩm ở nơi khô và sạch.

◆ Hộp phân phối năng lượng có thể được cài đặt theo bản vẽ cài đặt và thép và ốc vít kênh nền tảng phải được cung cấp bởi người dùng. Nếu cáp đi, người dùng sẽ chôn rãnh nền và rãnh cáp bên ngoài bu lông dán dưới cùng.

◆ Sau khi hộp phân phối điện được cài đặt hoặc đại tu, một loạt các mặt hàng phải được kiểm tra và kiểm tra trước khi nó được đưa vào hoạt động.

(1) Kiểm tra xem thiết bị điện bên trong và hệ thống dây điện có phù hợp với sơ đồ hay không.

(2) Kiểm tra và vận hành công tắc nhiều lần để xem nó có linh hoạt và bình thường không.

(3) Kiểm tra và kiểm tra xem tất cả các mét và rơle có chính xác hay không.

● Hướng dẫn đặt hàng

Tài liệu và phụ kiện được cung cấp bởi Kexun khi cung cấp.

▶ Danh sách giao hàng.

▶ Giấy chứng nhận sản phẩm.

▶ Báo cáo kiểm tra nhà máy.

▶ Mô tả sản phẩm

▶ Sơ đồ hệ thống chính, sơ đồ điều khiển và sơ đồ nối dây thứ cấp.

▶ Khóa cửa tủ, tay cầm vận hành và phụ tùng được chỉ định trong hợp đồng.

▶ Hướng dẫn sử dụng các thành phần chính
