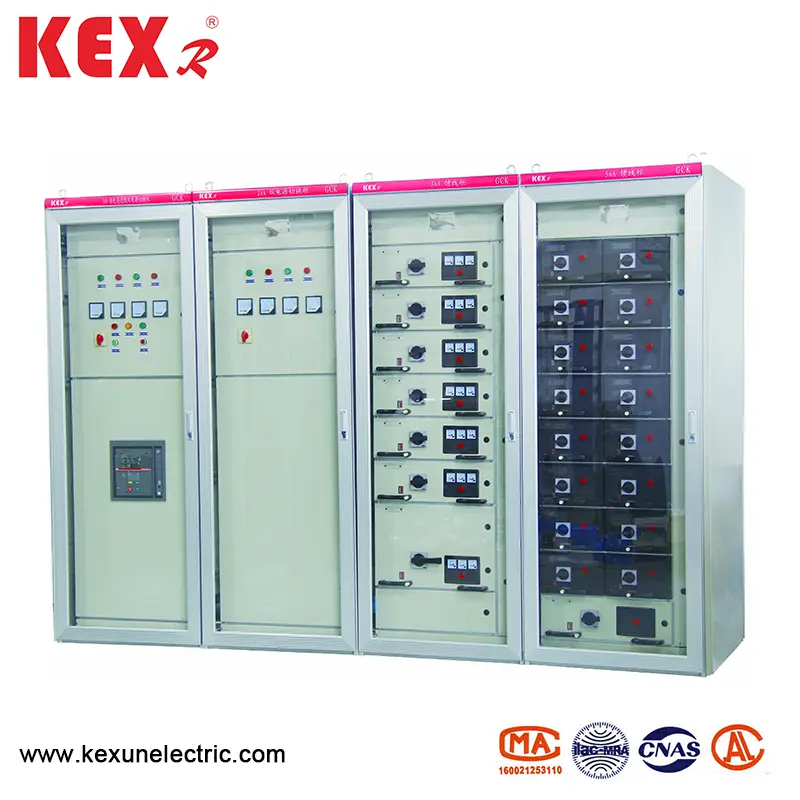

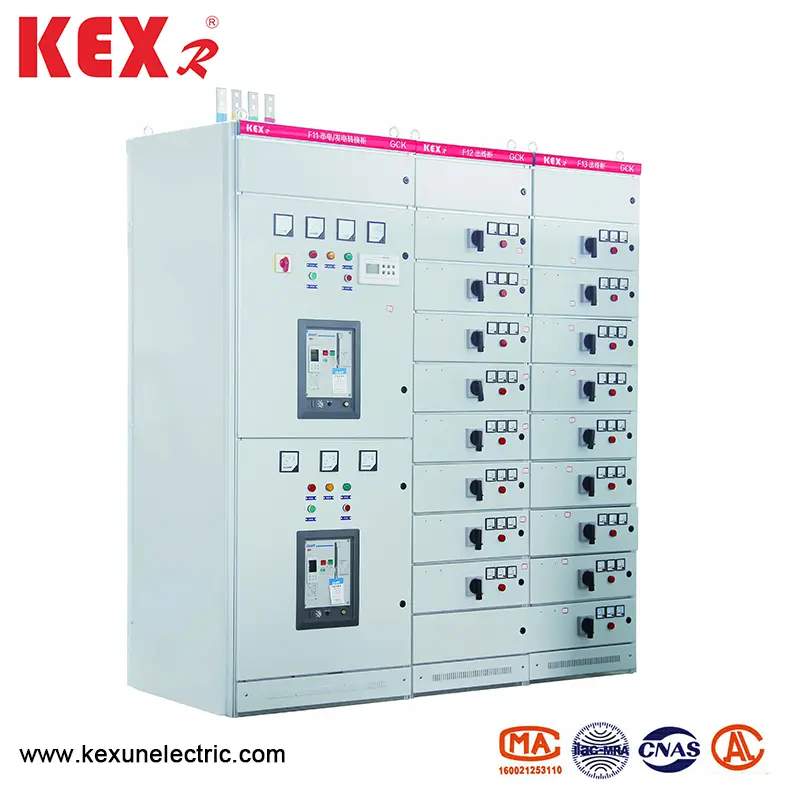

LV thiết bị đóng cắt

● Điều kiện sử dụng thường xuyên

◆ Độ cao của thiết bị đóng cắt GCK LV nhỏ hơn 2000m

◆ Nhiệt độ không khí xung quanh không cao hơn +40 và nhiệt độ trung bình trong vòng 24h không cao hơn +35 và nhiệt độ không khí xung quanh không thấp hơn 50

◆ Điều kiện khí quyển: Không khí sạch và độ ẩm tương đối không quá 50% khi nhiệt độ +40 và độ ẩm tương đối cao hơn được cho phép khi nhiệt độ thấp, ví dụ, 90% khi nhiệt độ +20 ℃

◆ Thiết bị đóng cắt GCK LV sẽ được lắp đặt ở những nơi không có lửa, nổ khô, ô nhiễm nghiêm trọng, ăn mòn hóa học và rung động bạo lực

◆ Độ nghiêng với mặt phẳng thẳng đứng không được vượt quá 5; Sản phẩm này phù hợp để vận chuyển và lưu trữ ở nhiệt độ sau: -25 ℃ ~+55, và nó sẽ không vượt quá+70 ℃ trong một thời gian ngắn (không quá 24h); Nếu không thể đáp ứng các điều kiện sử dụng trên, người dùng sẽ nâng nó lên với nhà sản xuất khi đặt hàng và giải quyết nó thông qua tư vấn.

● Các thông số kỹ thuật chính của thiết bị đóng cắt GCK LV

● Tính năng kiến ​​trúc

Đơn vị hàm ngăn kéo và cửa được khóa liên hệ với cơ chế hoạt động của công tắc chính. Khi công tắc chính ở vị trí đóng, cửa không thể được mở và cơ chế vận hành có thể bị khóa ở vị trí đóng hoặc mở với ổ khóa bổ sung. Các ngăn của các đơn vị chức năng được phân tách bằng các tấm kim loại và các ngăn kéo có khả năng thay thế tốt, và có vị trí làm việc, vị trí kiểm tra và vị trí tách. Khi ngăn kéo được đẩy đến một vị trí nhất định, ngăn kéo sẽ được định vị tự động. Tại thời điểm này, ngăn kéo ở phía bên trái của ngăn kéo có thể được kéo để giải phóng định vị và vào vị trí tiếp theo. Khi ngăn kéo được kéo ra khỏi tủ, nó cũng có chức năng ngăn chặn rơi ra.

▶ Nội các có các sơ đồ cố định như bù và đo điện dung có cùng ngoại hình và cùng vị trí xe buýt ngang như tủ ngăn kéo. Do đó đảm bảo rằng tủ kiểu ngăn kéo và tủ cố định có thể được sử dụng cạnh nhau.

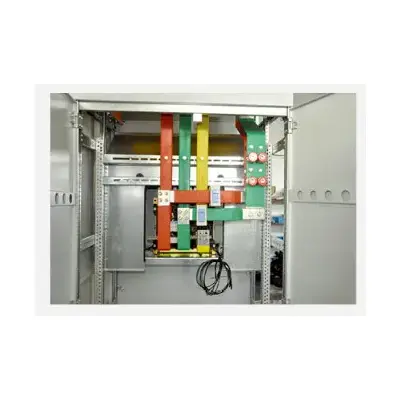

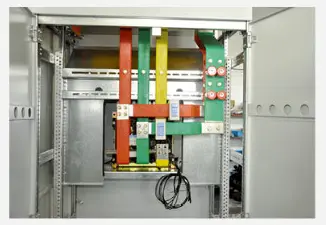

Hệ thống thanh cái ▶: Thanh cái của tủ áp dụng hệ thống năm dây ba pha, thanh cái đơn được sử dụng khi dòng xe buýt được định mức của thanh cái nằm ngang dưới 1250A và sử dụng thanh cái đôi khi dòng điện được định mức của thanh cái ngang trên 1250A. Các thanh cái nằm ngang giữa các tủ được chồng lên bởi các khối kết nối và thanh cái thẳng đứng được bao quanh bởi vỏ nhựa kỹ thuật polycarbonate. Các vách ngăn bên trong được sử dụng để hạn chế khuếch tán hồ quang. Thanh xe buýt trung tính được đặt ở phía trước của đầu tủ và thanh cái bảo vệ (PE) được đặt ở dưới cùng của tủ và được kết nối với vách ngăn của tủ.

▶ Trong điều kiện không làm giảm mức độ bảo vệ của vỏ, đáy và trên cùng của tủ công tắc được cung cấp các cửa sổ thông gió tự nhiên.

▶ Lớp bảo vệ của vỏ tủ là IP40.

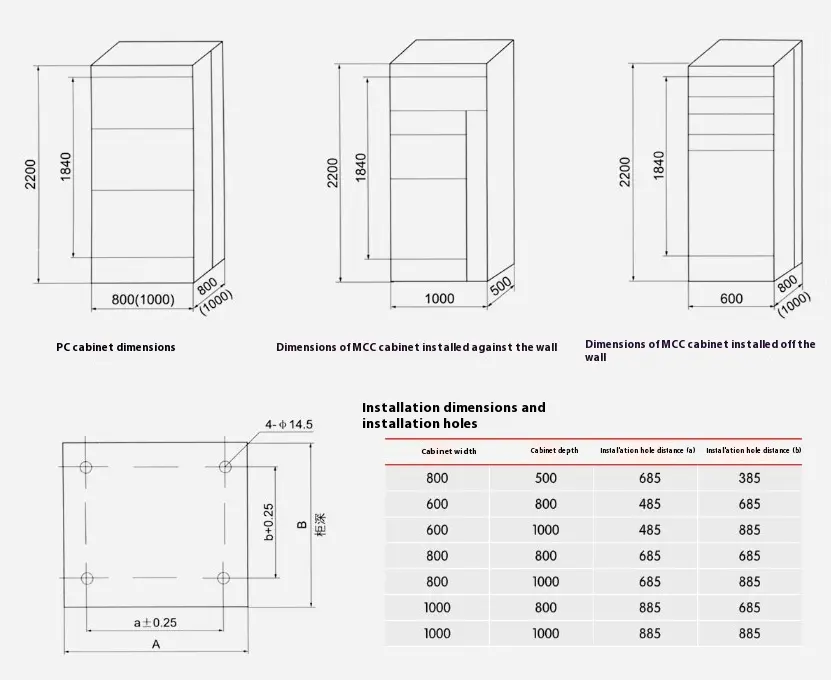

● LV thiết bị chuyển mạch Kích thước tổng thể, kích thước cài đặt

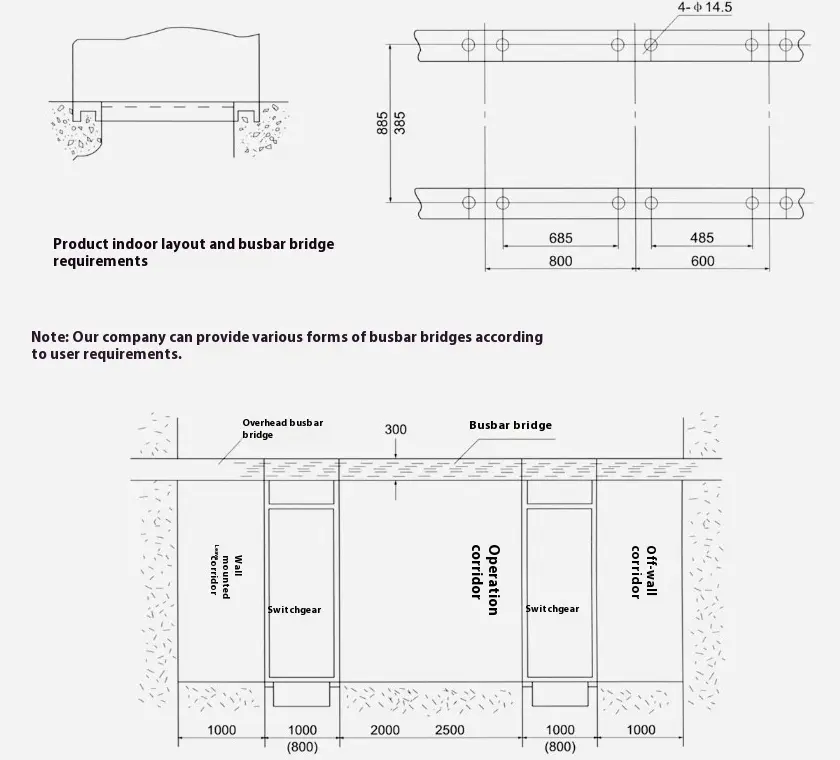

● Sơ đồ của nền tảng cài đặt thiết bị đóng cắt LV loại GCK
