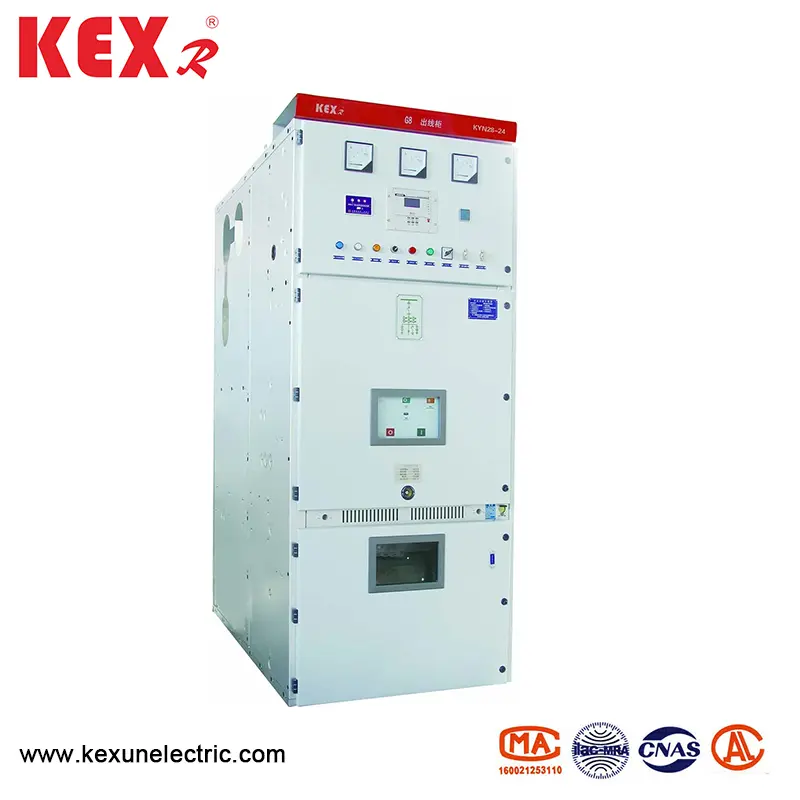

Thiết bị chuyển đổi kim loại đóng áo giáp

● Khu vực ứng dụng

Thiết bị đóng cửa kim loại đóng áo KYN28-24 (sau đây gọi là thiết bị chuyển đổi) phù hợp cho hệ thống điện ba pha trong nhà 50/60Hz với điện áp xếp hạng 24kV, và chủ yếu được sử dụng trong các nhà máy điện, các thiết bị điện, công nghiệp và công nghiệp. Thiết bị chuyển đổi KYN28-24 có các chức năng khác nhau để ngăn chặn sự sai lệch, bao gồm ngăn chặn tay cầm di chuyển với tải, ngăn công tắc nối đất đóng bộ ngắt mạch, ngăn công tắc nối đất đóng bằng điện và ngăn không cho nó vào khoang trực tiếp. Thiết bị đóng cửa kim loại đóng áo KYN28-24 được trang bị bộ ngắt mạch chân không AC điện áp cao VS1-24 Series VS1 Mạch thứ cấp của thiết bị chuyển đổi được trang bị các thành phần điều khiển và bảo vệ đáng tin cậy và đáng tin cậy; Xe buýt áp dụng vật liệu cách nhiệt có thể cắt nhiệt hoặc phương tiện cách điện được phủ epoxy, tối ưu hóa hình dạng điện cực và thân tủ có cấu trúc nhỏ gọn. Nó là một thiết bị phân phối năng lượng với công nghệ tiên tiến, hiệu suất ổn định, cấu trúc hợp lý, sử dụng thuận tiện, an toàn và độ tin cậy.

● Tiêu chuẩn sản xuất sản phẩm

Thiết bị đóng kim kim loại đóng áo KYN28-24 ĐÁNG TIN CẦU ĐÁNG TIN CẬY ĐÁNH GIÁ TIÊU CHUẨN:

◆ Phối hợp cách điện của GB 311.1 Thiết bị truyền động và chuyển đổi điện áp cao

◆ Bộ ngắt mạch AC điện áp cao GB1984

◆

◆ GB/T11022 Các yêu cầu kỹ thuật chung về các tiêu chuẩn cho thiết bị đóng cắt và điều khiển điện áp cao. ◆ Yêu cầu kỹ thuật phổ biến của tiêu chuẩn IEC 60694 cho thiết bị đóng cắt và điều khiển điện áp cao. ◆ IEC 62271-200: 2003 thiết bị đóng cắt và điều khiển điện áp cao Phần 200: Điện áp định mức 1KV trên 52kV và dưới thiết bị điều khiển và thiết bị điều khiển Kim loại AC.

● Tham số kỹ thuật

● Cấu trúc và nguyên tắc làm việc

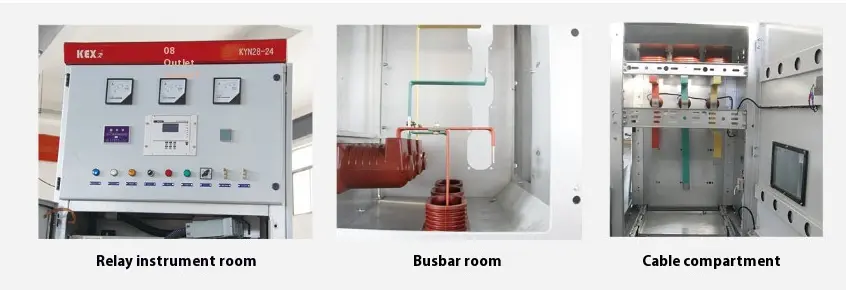

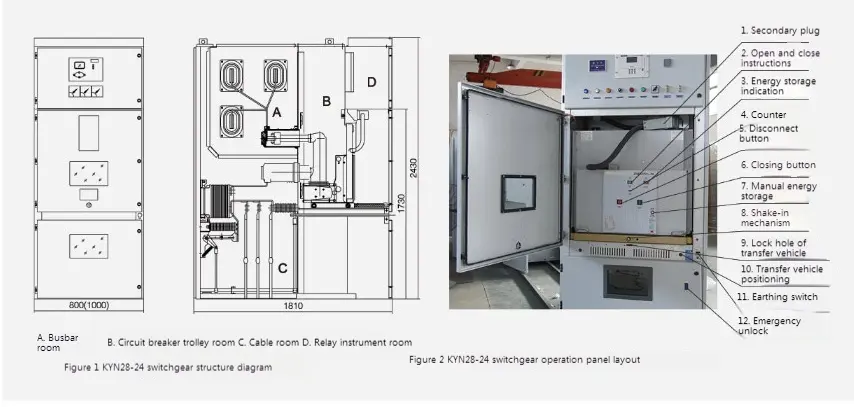

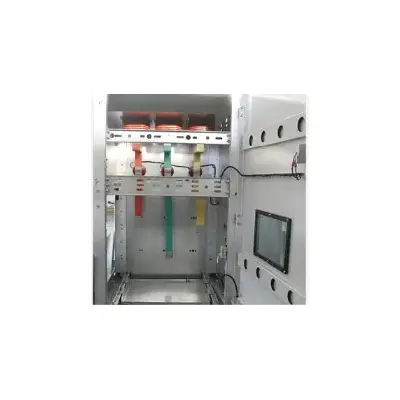

Thiết bị chuyển đổi kim loại đóng bằng kim loại Kyn28-24 bao gồm các bộ phận đóng gói và các bộ phận có thể tháo rời (thường được gọi là Handcart). Nội các được chia thành một số ngăn chức năng bởi các phân vùng kim loại, chẳng hạn như phòng xe buýt, phòng ngắt mạch, phòng cáp và phòng dụng cụ chuyển tiếp. Các bộ phận có thể tháo rời của thiết bị đóng cắt có thể được trang bị tay cầm bộ ngắt mạch chân không, tay cầm máy biến áp điện áp, tay cầm Lightning Arrester, tay cầm cách ly và tay cầm cầu chì.

● Các tính năng cấu trúc chính

S chuyển thiết bị có thể được sắp xếp trở lại hoặc lắp đặt trên tường, điều này không chỉ cải thiện sự an toàn và tính linh hoạt của thiết bị đóng cắt, mà còn làm giảm không gian sàn.

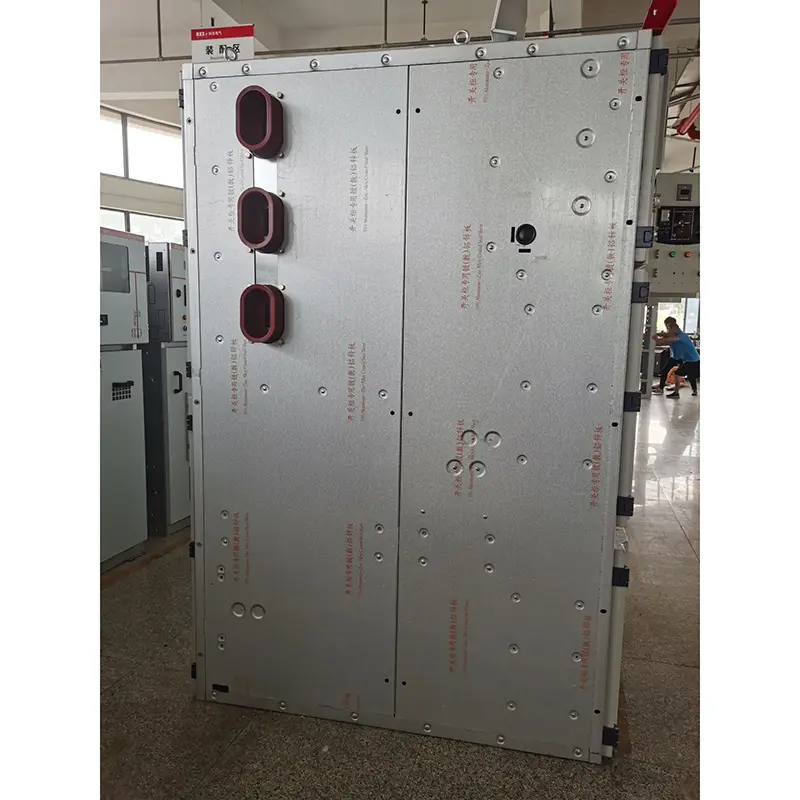

◆ Vỏ

Vỏ của Kyn28-24 loại thiết bị chuyển đổi kim loại bọc áo giáp được làm bằng tấm thép được phủ nhôm-kinc nhập khẩu, được xử lý bằng máy công cụ CNC và được chế tạo bởi nhiều quá trình gấp. Toàn bộ tủ có khả năng chống ăn mòn và kháng oxy hóa cao và chống oxy hóa mạnh, và do việc áp dụng nhiều công nghệ gấp, tủ có trọng lượng tổng thể nhẹ hơn, cường độ cơ học cao hơn và diện mạo đẹp so với các thiết bị tương tự khác. Nội các áp dụng một cấu trúc lắp ráp, được kết nối bởi một đai ốc liễu và một bu-lông có độ bền cao, để chu kỳ xử lý và sản xuất được rút ngắn, các bộ phận là phổ quát, không gian sàn nhỏ và tổ chức sản xuất thuận tiện.

◆ Handcart

Bộ xương handcart được làm bằng tấm thép mỏng và được lắp ráp bởi CNC Machine CÔNG CỤ. Handcart và tủ có độ chính xác phù hợp cao, và khóa liên động cơ học là an toàn, đáng tin cậy và linh hoạt. Handcart có thể được chia thành tay cầm bộ ngắt mạch, tay cầm máy biến áp điện áp, tay cầm đo sáng, tay cầm cách ly, vv Handcarts có cùng thông số kỹ thuật có thể được thay thế miễn phí. Handcart có vị trí ngắt kết nối/thử nghiệm và vị trí làm việc trong tủ và mỗi vị trí có một thiết bị định vị. Để đảm bảo sự lồng ghép đáng tin cậy. Tất cả các loại tay cầm được đẩy và rút bằng thanh vít, nhẹ và linh hoạt để vận hành và phù hợp cho nhân viên làm nhiệm vụ. Khi tay cầm cần được gỡ bỏ khỏi tủ, nó có thể được đưa ra một cách thuận tiện với một chiếc xe tải chuyển đặc biệt để kiểm tra và bảo trì khác nhau. Khi xe chạy xe chạy được vận chuyển vào phòng ngắt mạch tủ, nó có thể bị khóa một cách đáng tin cậy ở vị trí tắt/kiểm tra và ánh sáng chỉ báo vị trí tủ hiển thị vị trí của nó. Chỉ sau khi tay cầm bị khóa hoàn toàn, cơ chế lực đẩy vít chì mới được lắc để đẩy tay cầm đến vị trí làm việc. Khi tay cầm đến vị trí làm việc, lực vận hành của tay cầm đẩy đột nhiên tăng và không thể xoay, và ánh sáng chỉ báo vị trí tương ứng của nó hiển thị vị trí của nó. Khả năng cơ học của Handcart có thể đảm bảo đáng tin cậy rằng bộ ngắt mạch chỉ có thể được đóng khi tay cầm ở vị trí làm việc hoặc vị trí thử nghiệm; Hơn nữa, tay cầm chỉ có thể di chuyển khi bộ ngắt mạch ở trạng thái mở.

◆ Thiết bị giảm áp

Các thiết bị giảm áp được lắp đặt phía trên phòng handcart, phòng xe buýt và phòng cáp. Khi các lỗi xảy ra trong khoang và hồ quang xảy ra, áp suất không khí bên trong thiết bị đóng cắt tăng lên và cửa tủ được đóng lại bởi một vòng niêm phong đặc biệt được lắp đặt ở cửa trước, và tấm kim loại giảm áp của thiết bị trên cùng được tự động mở để giải phóng áp suất và khí nhiệt độ cao, do đó đảm bảo an toàn cho các toán tử và thiết bị chuyển mạch.

◆ phích cắm thứ cấp lồng vào nhau với tay cầm.

Kết nối thứ cấp giữa thiết bị đóng cắt và tay cầm được thực hiện thông qua tiếp xúc của phích cắm thứ cấp, được kết nối với tay cầm qua ống kính thiên văn nylon và ổ cắm thứ cấp được cài đặt ở phía trên bên phải của thiết bị chuyển đổi. Chỉ khi tay cầm ở vị trí kiểm tra/tắt, phích cắm thứ cấp mới có thể được cắm vào hoặc rút phích cắm. Phích cắm thứ cấp được khóa khi handcart vào vị trí làm việc. Handcart bộ ngắt mạch được trang bị đóng và khóa nam châm điện, trước khi phích cắm thứ cấp được kết nối, cơ chế đóng của Handcart bị khóa bởi điện trong và nó chỉ có thể được mở, do đó nó không thể đóng.

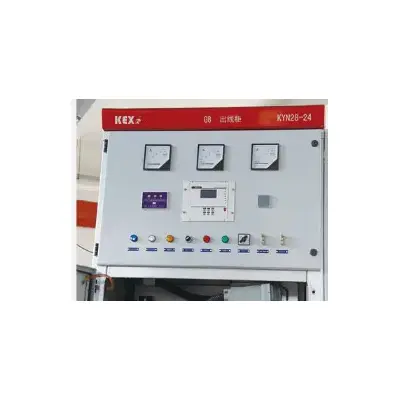

◆ Thiết bị hiển thị tích điện

Thiết bị đóng cắt có thể được trang bị thiết bị hiển thị trực tiếp để phát hiện hoạt động của mạch chính, bao gồm cảm biến điện áp cao và màn hình. Thiết bị có thể nhắc trạng thái sạc của mạch điện áp cao và cũng có thể hợp tác với khóa điện từ để khóa tay cầm vận hành, cửa tủ và các tủ liền kề, để đạt được mục đích ngăn chặn việc tăng cường hiệu quả.

◆ Ngăn chặn ngưng tụ

Để ngăn chặn sự ngưng tụ trong môi trường có độ ẩm cao hoặc thay đổi nhiệt độ lớn, máy sưởi điện được lắp đặt trong phòng ngắt mạch và phòng cáp tương ứng, để ngăn ngừa tai nạn cách điện trong các điều kiện hoạt động trên.

◆ Thiết bị nối đất

Có một thanh đồng nối đất 5 × 40mm2 trong phòng cáp, chạy qua các tủ liền kề và được kết nối tốt với các tủ để sử dụng các bộ phận trực tiếp. Bởi vì toàn bộ tủ được ghép với các tấm kẽm được phủ nhôm, toàn bộ tủ ở trạng thái nối đất tốt, đảm bảo sự an toàn của các nhà khai thác khi chạm vào tủ.
