Thiết bị đóng khóa kim loại dịch chuyển áo giáp

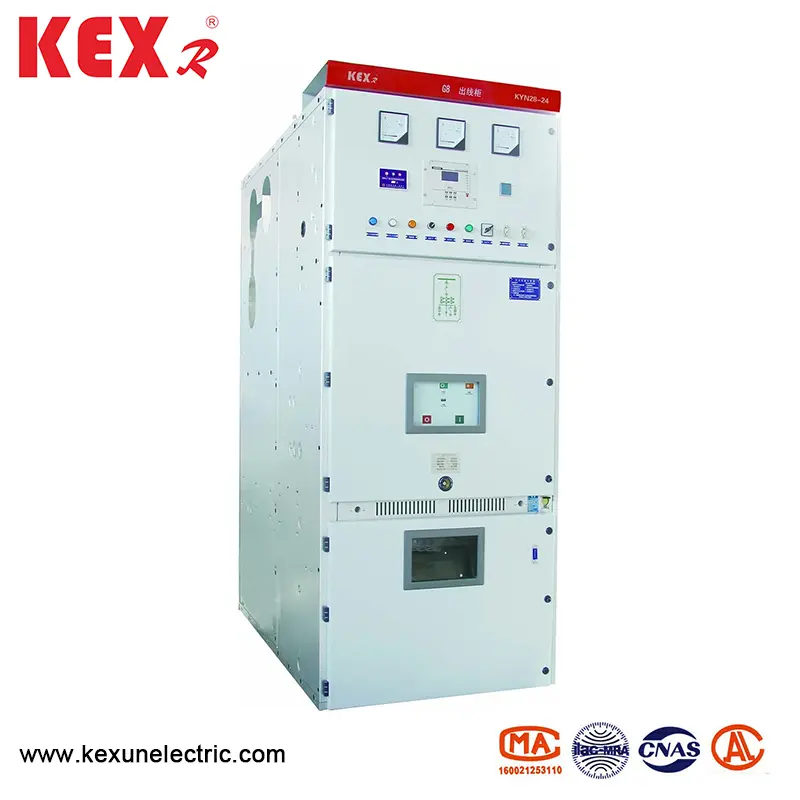

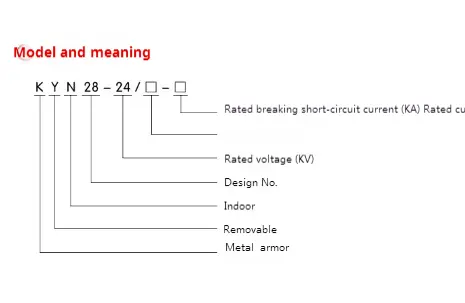

● Ý nghĩa mô hình

● Điều kiện sử dụng

◆ Điều kiện sử dụng bình thường

▶ Nhiệt độ môi trường: -15 ~ 40 và trung bình trong vòng 24 giờ dưới 35.

▶ Độ ẩm: Độ ẩm trung bình hàng ngày dưới 95%; Độ ẩm trung bình hàng tháng dưới 90%;

▶ Áp suất hơi nước Áp suất hơi trung bình mỗi ngày không quá 2,2kPa áp suất hơi nước trung bình hàng tháng không vượt quá 1,8kPa;

▶ Độ cao: Độ cao của thiết bị đóng khóa kim loại dịch chuyển áo giáp phải nhỏ hơn 1000 m

▶ Không khí xung quanh rõ ràng không bị ô nhiễm bởi bụi, muối, ăn mòn và/hoặc khí đốt, hơi nước hoặc muối xịt;

▶ Rung hoặc chuyển động mặt đất từ ​​bên ngoài thiết bị chuyển đổi và thiết bị điều khiển có thể bị bỏ qua

▶ Biên độ của nhiễu điện từ gây ra trong hệ thống thứ cấp không vượt quá 1,6kV.

◆ Điều kiện sử dụng đặc biệt

Khi nó được sử dụng trong các điều kiện môi trường bình thường ngoài những điều kiện được chỉ định trong GB/T1022, công ty và người dùng có thể đàm phán và đạt được thỏa thuận về các điều kiện hoạt động đặc biệt.

Để ngăn chặn sự ngưng tụ, thiết bị đóng khóa kim loại dịch chuyển áo giáp

được trang bị máy sưởi, nên được sử dụng khi thiết bị đóng cắt ở trạng thái chờ. Cũng cần chú ý để đưa máy sưởi vào hoạt động khi thiết bị đóng cắt trong hoạt động bình thường.

● Thông số kỹ thuật của thiết bị đóng khóa kim loại dịch chuyển áo giáp

● Mô tả ngắn gọn về cấu trúc

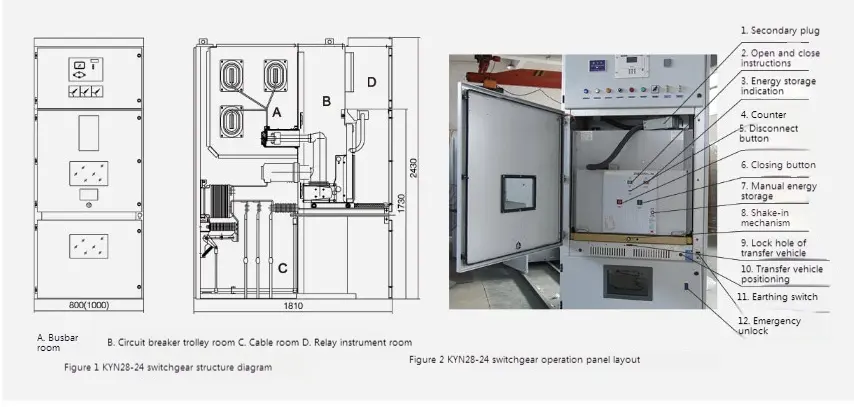

Thiết bị đóng khóa kim loại đóng bằng kim loại KYN28-24 bao gồm các bộ phận và các bộ phận có thể tháo rời (thường được gọi là Handcart). Các thiết bị đóng cắt được chia thành một số ngăn chức năng bởi các phân vùng kim loại, chẳng hạn như phòng xe buýt, phòng ngắt mạch, phòng cáp và phòng dụng cụ chuyển tiếp. Các bộ phận có thể tháo rời của thiết bị đóng cắt có thể được trang bị tay cầm bộ ngắt mạch chân không, tay cầm máy biến áp điện áp, tay cầm Lightning Arrester, tay cầm cách ly và tay cầm cầu chì.

● Đặc điểm của các thành phần chính

◆ Vỏ

Vỏ của Kyn28-24 loại thiết bị chuyển đổi kim loại bọc áo giáp được làm bằng tấm thép được phủ nhôm-kinc nhập khẩu, được xử lý bằng máy công cụ CNC và được chế tạo bởi nhiều quá trình gấp. Toàn bộ tủ có khả năng chống ăn mòn và kháng oxy hóa cao và chống oxy hóa mạnh, và do việc áp dụng nhiều công nghệ gấp, tủ có trọng lượng tổng thể nhẹ hơn, cường độ cơ học cao hơn và diện mạo đẹp so với các thiết bị tương tự khác. Nội các áp dụng một cấu trúc lắp ráp, được kết nối bởi một đai ốc liễu và một bu-lông có độ bền cao, để chu kỳ xử lý và sản xuất được rút ngắn, các bộ phận là phổ quát, không gian sàn nhỏ và tổ chức sản xuất thuận tiện.

◆ Handcart

Bộ xương handcart được làm bằng tấm thép mỏng và được lắp ráp bởi CNC Machine CÔNG CỤ. Handcart và tủ có độ chính xác phù hợp cao, và khóa liên động cơ học là an toàn, đáng tin cậy và linh hoạt. Handcart có thể được chia thành tay cầm bộ ngắt mạch, tay cầm máy biến áp điện áp, tay cầm đo sáng, tay cầm cách ly, vv Handcarts có cùng thông số kỹ thuật có thể được thay thế miễn phí. Handcart có vị trí ngắt kết nối/thử nghiệm và vị trí làm việc trong tủ và mỗi vị trí có một thiết bị định vị. Để đảm bảo sự lồng ghép đáng tin cậy. Tất cả các loại tay cầm được đẩy và rút bằng thanh vít, nhẹ và linh hoạt để vận hành và phù hợp cho nhân viên làm nhiệm vụ. Khi tay cầm cần được gỡ bỏ khỏi tủ, nó có thể được đưa ra một cách thuận tiện với một chiếc xe tải chuyển đặc biệt để kiểm tra và bảo trì khác nhau. Khi xe chạy xe chạy được vận chuyển vào phòng ngắt mạch tủ, nó có thể bị khóa một cách đáng tin cậy ở vị trí tắt/kiểm tra và ánh sáng chỉ báo vị trí tủ hiển thị vị trí của nó. Chỉ sau khi tay cầm bị khóa hoàn toàn, cơ chế lực đẩy vít chì mới được lắc để đẩy tay cầm đến vị trí làm việc. Khi tay cầm đến vị trí làm việc, lực vận hành của tay cầm đẩy đột nhiên tăng và không thể xoay, và ánh sáng chỉ báo vị trí tương ứng của nó hiển thị vị trí của nó. Khả năng cơ học của Handcart có thể đảm bảo đáng tin cậy rằng bộ ngắt mạch chỉ có thể được đóng khi tay cầm ở vị trí làm việc hoặc vị trí thử nghiệm; Hơn nữa, tay cầm chỉ có thể di chuyển khi bộ ngắt mạch ở trạng thái mở.

◆ Khoang

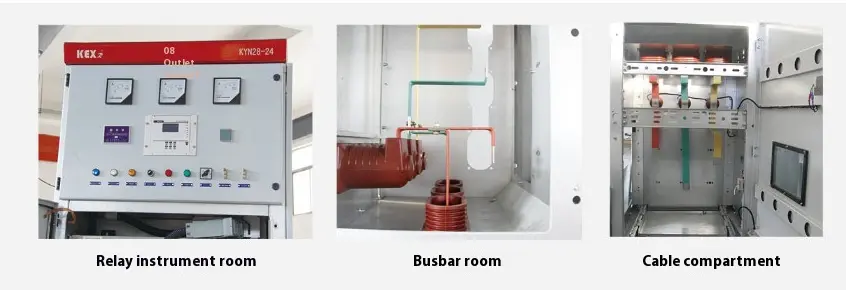

Các thành phần điện chính của thiết bị đóng cắt nằm trong các ngăn độc lập của chúng, cụ thể là: Phòng handcart Breaker, phòng xe buýt, phòng cáp, phòng dụng cụ chuyển tiếp, v.v ... Mức độ bảo vệ của mỗi ngăn đạt IP2X. Ngoại trừ phòng dụng cụ chuyển tiếp, ba ngăn khác có các kênh giảm áp tương ứng. Do loại giữa, không gian của phòng cáp được tăng lên rất nhiều, vì vậy thiết bị có thể kết nối nhiều dây cáp song song.

▶ Khoang xe buýt A: Xe buýt chính được kết nối bằng cách ghép đơn, được cố định bằng xe buýt nhánh (hộp tiếp xúc tĩnh) và tay áo cách nhiệt xe buýt chính. Xe buýt chính và xe buýt cà vạt là các thanh đồng với mặt cắt hình chữ nhật và các thanh xe buýt kép được sử dụng cho tải dòng điện nặng. Đối với các nhu cầu đặc biệt, xe buýt có thể được bao phủ bằng tay áo có thể co lại và hộp nắp cách điện tùy chỉnh. Các ống lót cách điện được lắp đặt giữa các xe buýt của các tủ liền kề, có thể hạn chế tai nạn một cách hiệu quả trong khoang mà không lan sang các tủ khác trong trường hợp có vòng cung lỗi bên trong.

▶ ngăn ngắt mạch B: Đường ray được lắp đặt ở cả hai bên của khoang để Handcart di chuyển từ vị trí TẮT/TEST sang vị trí làm việc trong tủ. Phân vùng (van) của hộp tiếp xúc tĩnh được lắp đặt ở bức tường phía sau của phòng handcart. Khi Handcart di chuyển từ vị trí TẮT/Kiểm tra sang vị trí làm việc, các van trên và dưới trên miệng của hộp tiếp xúc tĩnh được tự động mở cùng với tay cầm. Khi di chuyển theo hướng ngược lại, van sẽ tự động đóng cho đến khi handcart rút lui về một vị trí nhất định và bao phủ hộp tiếp xúc tĩnh một cách an toàn, do đó hình thành sự cô lập hiệu quả. Vì không có mối liên kết giữa van phía trên và van dưới, van ở phía trực tiếp có thể bị khóa trong quá trình bảo trì, do đó đảm bảo rằng nhân viên bảo trì không chạm vào cơ thể trực tiếp. Handcart cũng có thể được vận hành khi cửa phòng ngắt mạch được đóng lại. Thông qua cửa sổ quan sát trên cửa, bạn có thể quan sát vị trí của tay cầm trong khoang, hướng dẫn mở và đóng và tình huống lưu trữ năng lượng.

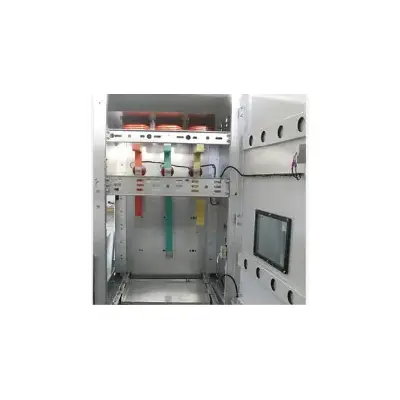

▶ Khoang Cáp C: Kyn28-24 loại áo giáp đóng nắp đóng khóa kim loại được xây dựng ở giữa, do đó ngăn cáp có không gian rộng. Máy biến áp và công tắc nối đất hiện tại được cài đặt trên tường phía sau của ngăn (công tắc nối đất cũng có thể được cài đặt ở giữa tủ công tắc theo nhu cầu của khách hàng) và ARSTER Lightning được cài đặt ở phần dưới của khoang. Sau khi tay cầm và phân vùng ngang có thể trích xuất được loại bỏ, các hàm tạo có thể vào tủ từ phía trước để lắp đặt và bảo trì. Các dây dẫn kết nối cáp trong phòng cáp có thể được kết nối song song với 1-3 cáp trên mỗi pha và 6 cáp có thể được kết nối song song với mỗi pha khi cần thiết. Tấm niêm phong kim loại có rãnh có thể tháo rời hoặc tấm niêm phong kim loại không từ tính được chuẩn bị ở dưới cùng của khoang cáp để đảm bảo xây dựng thuận tiện.

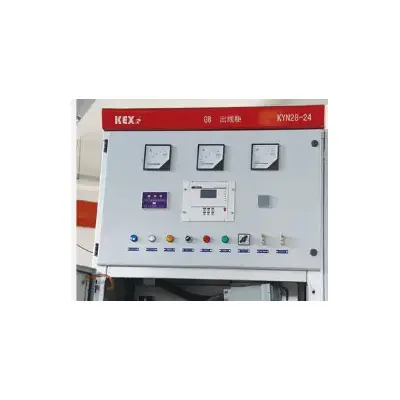

▶ Phòng công cụ chuyển tiếp D: Các thành phần bảo vệ rơle, dụng cụ, chỉ số hiển thị trực tiếp và thiết bị thứ cấp với các yêu cầu đặc biệt có thể được cài đặt trong phòng công cụ chuyển tiếp. Đường điều khiển được đặt trong trung kế, và thân cây có tấm nắp kim loại, có thể cô lập đường thứ cấp từ các thành phần điện áp cao. Trunking phía trước bên trái được dành riêng cho các dây cáp dẫn và ra khỏi cáp điều khiển, và các phần tương ứng của tấm dưới cùng được cung cấp với dây thứ cấp và các lỗ ren cáp. Trên tấm trên cùng của phòng dụng cụ chuyển tiếp, cũng có một lỗ băng qua xe buýt nhỏ thuận tiện để xây dựng. Khi dây, tấm bìa trên cùng của phòng dụng cụ có thể được mở để tạo điều kiện cho việc lắp đặt xe buýt nhỏ.
