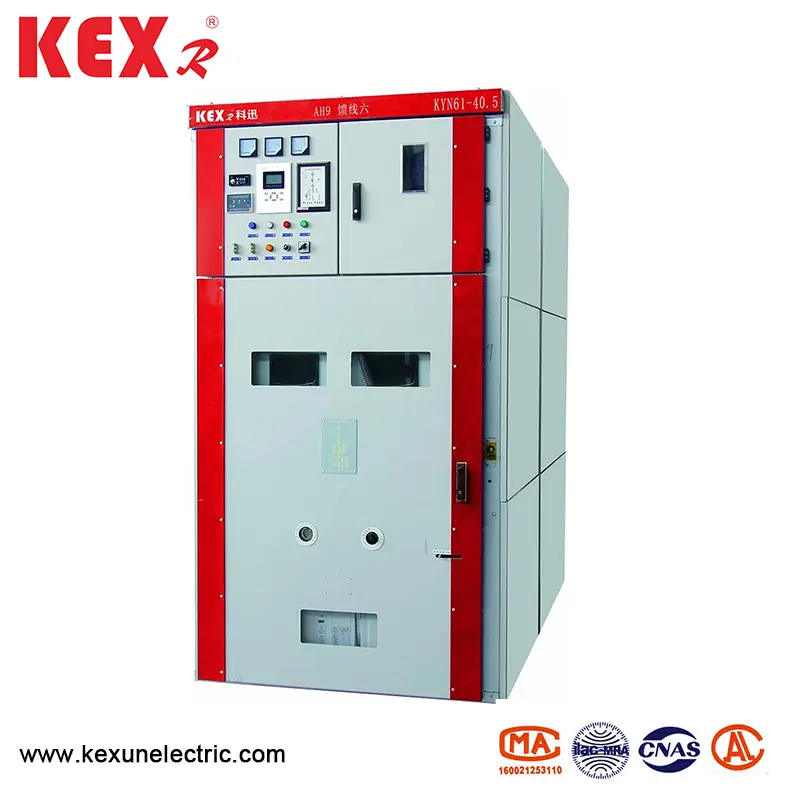

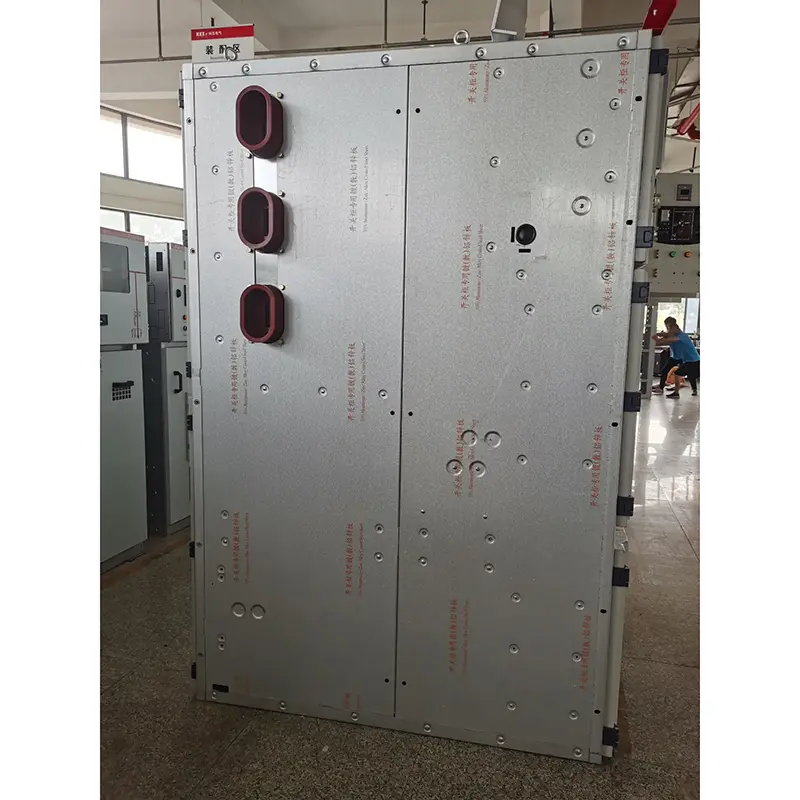

Thiết bị đóng cắt bằng áo giáp

● Đặc điểm kiến ​​tạo

▶ Cấu trúc thiết bị đóng cắt được lắp ráp và bộ ngắt mạch được gắn sàn bởi tay cầm

▶ Kyn61-40.5 Loại thiết bị chuyển đổi bộ giáp được trang bị bộ ngắt mạch chân không cách điện hoàn toàn mới, có đặc điểm của khả năng thay thế tốt và thay thế đơn giản

▶ Khung handcart được trang bị cơ chế lực đẩy của ốc vít và đai ốc, có thể dễ dàng di chuyển handcart và ngăn không cho sự phá hủy cấu trúc đẩy

▶ Tất cả các hoạt động có thể được thực hiện với cửa tủ

I

▶ Phòng cáp có đủ không gian để kết nối nhiều dây cáp

▶ Công tắc nối đất nhanh được sử dụng để nối đất và ngắn mạch

▶ Mức độ bảo vệ của vỏ là IP3X và mức độ bảo vệ là IP2X khi cửa thủ công mở

▶ Các thiết bị chuyển đổi dịch chuyển áo giáp phù hợp với GB3906-1991.DL404-1997 và áp dụng tiêu chuẩn IEC-298 quốc tế để tham khảo.

● Điều kiện môi trường

▶ Giới hạn trên của nhiệt độ môi trường là +40 và giá trị trung bình được đo trong vòng 24 giờ không vượt quá 35 và giới hạn thấp hơn là-15

▶ Độ cao: Không quá 1000m so với mực nước biển

▶ Độ ẩm tương đối: Giá trị trung bình hàng ngày không được vượt quá 95%và giá trị trung bình hàng tháng không được vượt quá 90%

▶ Cường độ động đất: Không quá 8 độ

▶ Áp suất hơi nước: Giá trị trung bình hàng ngày không được vượt quá 2,2kpa và giá trị trung bình hàng tháng không vượt quá 90%.

● Bảng tham số kỹ thuật

◆ Thiết bị đóng cắt chân không

◆ Bộ ngắt mạch chân không

◆ Máy móc vận hành lò xo

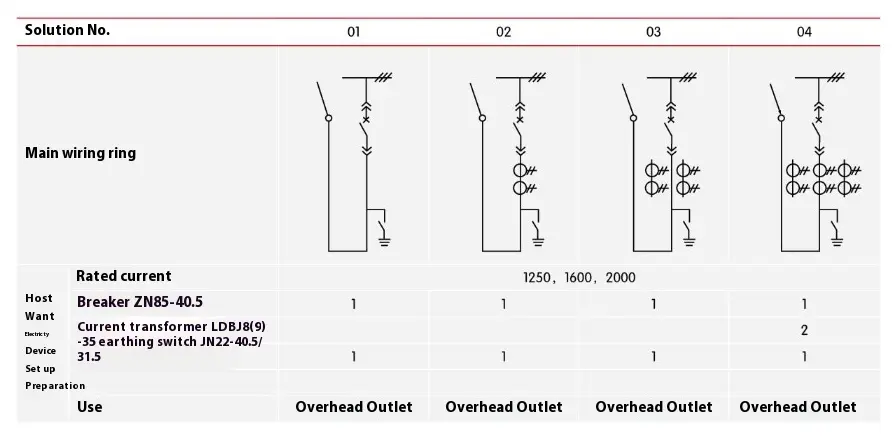

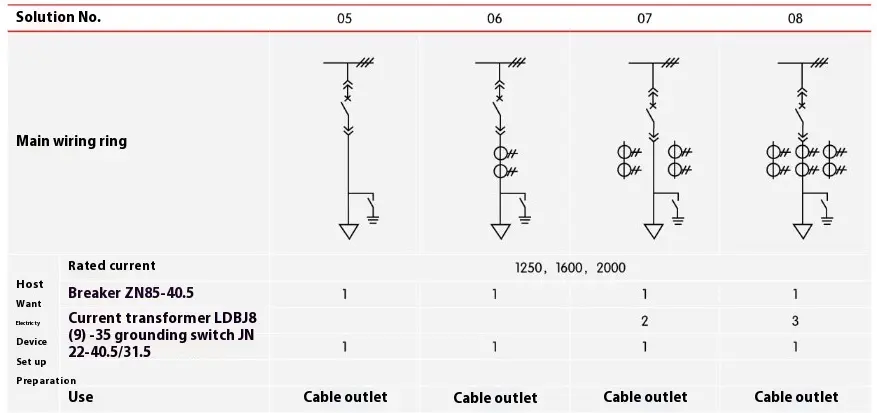

● Đề án nối dây

Có 27 sơ đồ hệ thống dây điện chính thường được sử dụng cho thiết bị chuyển đổi bộ giáp, có thể đáp ứng nhu cầu của các dòng đến và đi cáp của người dùng, các đường đến và đi trên cao, giao tiếp và đo lường, bảo vệ, v.v.

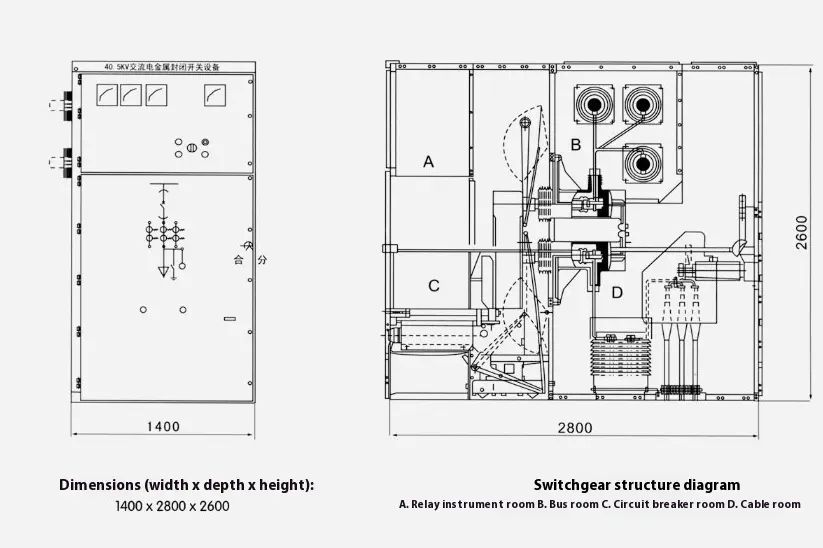

● Kích thước cấu trúc của thiết bị chuyển đổi bộ giáp mặc áo giáp

● Cài đặt thiết bị đóng cắt

▶ Chiều cao của KYN61-40.5 Loại áo giáp chuyển đổi bộ thiết bị điện

▶ Khoảng cách từ mặt sau của tủ đến tường: ≥ 1500mm

▶ Độ phẳng của khung nền: 1 mm/m

▶ Kênh nhúng thép của nền móng không được vượt quá 3 mm so với mặt đất

▶ Nó có thể được cố định trên nền tảng bằng bu lông hoặc hàn

▶ Trọng lượng của thiết bị đóng cắt là khoảng 1800kg

▶ Chiều rộng hành lang vận hành thiết bị đóng cắt (hàng đơn): ≥3000mm và hàng đôi (mặt đối mặt) ≥4000mm.

● Tính nhất quán của sản phẩm

◆ Số sơ đồ chính dòng chính, sơ đồ hệ thống xe buýt đơn, sơ đồ sắp xếp và sơ đồ bố cục

◆ Sơ đồ điện tử và sơ đồ sắp xếp đầu cuối của mạch thứ cấp

◆ Thông số kỹ thuật mô hình và số lượng các thành phần điện của thiết bị chuyển đổi bộ giáp

◆ Thông số kỹ thuật và vật liệu của xe buýt chính và xe buýt chi nhánh

◆ Tên và số lượng phụ tùng và phụ tùng

◆ Các yêu cầu đặc biệt sẽ được đồng ý với nhà máy

◆ Do sự cải tiến liên tục của công nghệ sản phẩm, tất cả dữ liệu sẽ phải tuân theo xác nhận mới nhất của bộ phận kỹ thuật của nhà máy của chúng tôi. Nếu có bất kỳ thay đổi, sẽ không có thông báo.

● Hướng dẫn đặt hàng

◆ Sơ đồ sơ đồ dây chính, mục đích và sơ đồ hệ thống dây đơn; Điện áp định mức; Xếp hạng hiện tại; Xếp hạng ngắn mạch phá vỡ dòng điện; Kế hoạch bố trí phòng phân phối điện và kế hoạch sắp xếp và cấu hình của thiết bị đóng cắt, v.v.

Cho biết các thông số kỹ thuật của cáp đến và đi

◆ Yêu cầu đối với các chức năng kiểm soát, đo lường và bảo vệ của thiết bị đóng cắt và các thiết bị khóa và tự động khác.

◆ Mô hình, đặc điểm kỹ thuật và số lượng các thành phần điện chính trong thiết bị đóng cắt. Nếu kết nối cầu xe buýt được yêu cầu giữa các thiết bị đóng cắt hoặc tủ đến, dữ liệu cụ thể như khả năng mang theo hiện tại của cầu xe buýt, nhịp cầu xe buýt và chiều cao từ mặt đất sẽ được cung cấp

◆ Khi thiết bị chuyển đổi dịch chuyển áo giáp được sử dụng trong môi trường đặc biệt, nó nên được chỉ định chi tiết khi đặt hàng.

◆ Yêu cầu đặc biệt khác.

● Sơ đồ nền tảng cài đặt thiết bị đóng cắt
