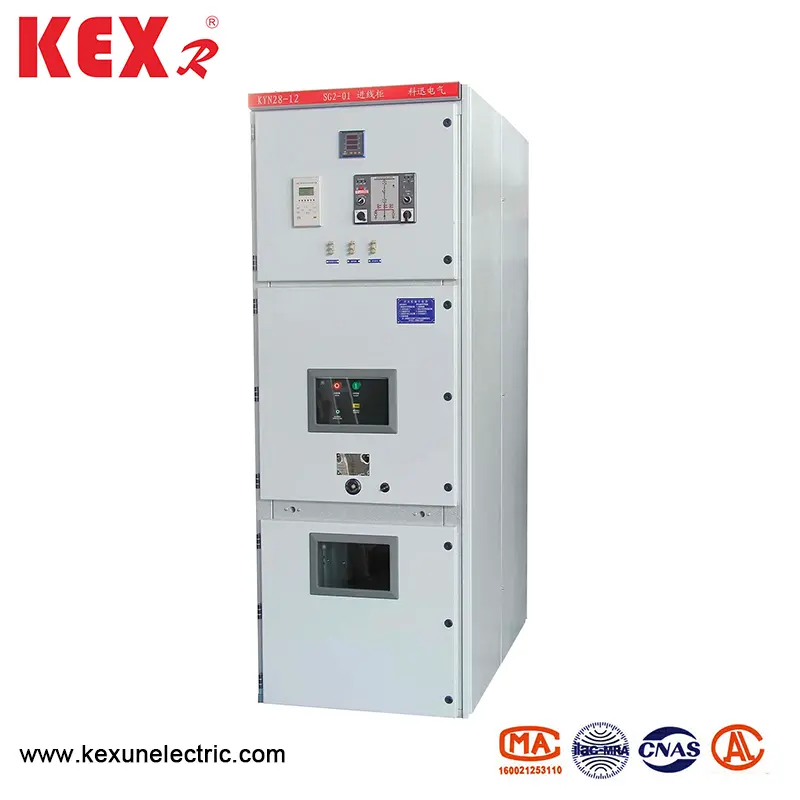

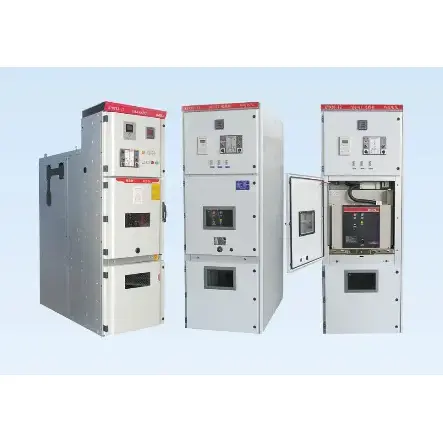

Bộ hoàn chỉnh điện áp cao

● Ứng dụng của Kyn28-12 Loại điện áp cao hoàn chỉnh

Bộ điện áp cao KYN28-12 (GZS1) là thiết bị phân phối hoàn chỉnh trong nhà AC 50Hz ba pha, được sử dụng để nhận và phân phối công suất và điều khiển mạng 3-12KV, bảo vệ và giám sát mạch. Nhiều loại thiết bị bảo vệ rơle toàn diện dựa trên máy vi tính có thể được cài đặt trên bảng điều khiển của buồng rơle của sản phẩm này và có thể nhận ra sự điều khiển thông minh của hệ thống. Nó có các chức năng của điều khiển từ xa, đo từ xa, giao tiếp từ xa và điều chỉnh từ xa và mạng trường có thể được điều khiển thông qua Bus có giao diện giao tiếp. Nó cũng có các chức năng ngăn chặn sự sai lệch của bộ ngắt mạch, đẩy và kéo tay cầm bằng tải, đóng công tắc nối đất bằng điện, gửi điện ở vị trí nối đất và ngăn không cho nó đi vào khoảng thời gian trực tiếp do nhầm lẫn, được gọi là "năm phòng ngừa". Tủ có thể được trang bị bộ ngắt mạch chân không VSI (Zn63) và Zn12V, cũng như bộ ngắt mạch chân không VD4 nhập khẩu và bộ tiếp xúc chân không loạt VC.

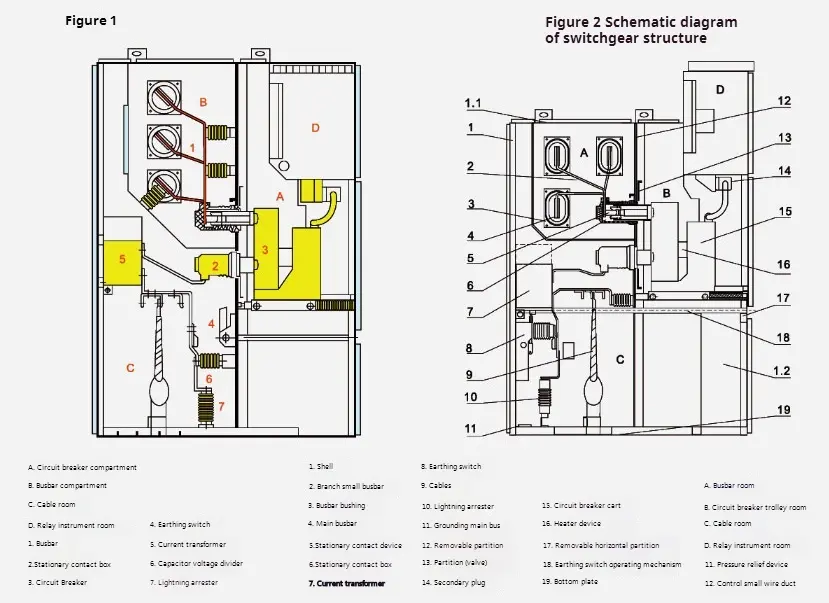

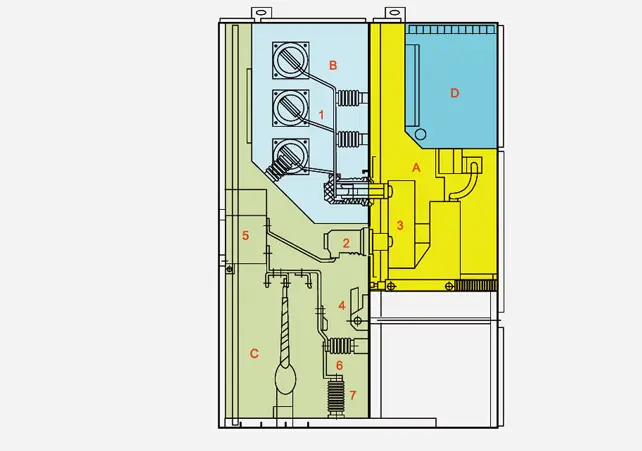

● Biểu đồ cấu trúc của bộ hoàn chỉnh điện áp cao KYN28-12

● Bộ hoàn chỉnh điện áp cao đáp ứng bên dưới tiêu chuẩn ：

1.EC-298 2.GB3906-1991 3.DLVT404-1997 4.GB/T11022-1999

● Mô tả tập hợp hoàn chỉnh điện áp cao

Vỏ và phân vùng của bộ hoàn chỉnh điện áp cao được làm bằng các tấm thép được phủ bằng nhôm-kinc hoặc các tấm thép được bắt vít sau khi được xử lý và uốn cong bởi các công cụ máy CNC, do đó bộ hoàn chỉnh điện áp cao được lắp ráp có thể duy trì kích thước đồng nhất. Tấm thép phủ nhôm-kinc có tác dụng chống ăn mòn và chống oxy hóa mạnh và cường độ cơ học cao. Nội thất của bộ hoàn chỉnh điện áp cao được chia thành phòng handcart, phòng xe buýt, phòng cáp và phòng dụng cụ chuyển tiếp bằng các phân vùng, và vỏ của mỗi đơn vị có nền tảng độc lập. Các cánh cửa của nó đều được phun bằng nhựa tĩnh điện, làm cho bề mặt của chúng có lợi thế của khả năng chống va đập, khả năng chống ăn mòn và ngoại hình đẹp (màu sắc có thể được người dùng tùy chỉnh).

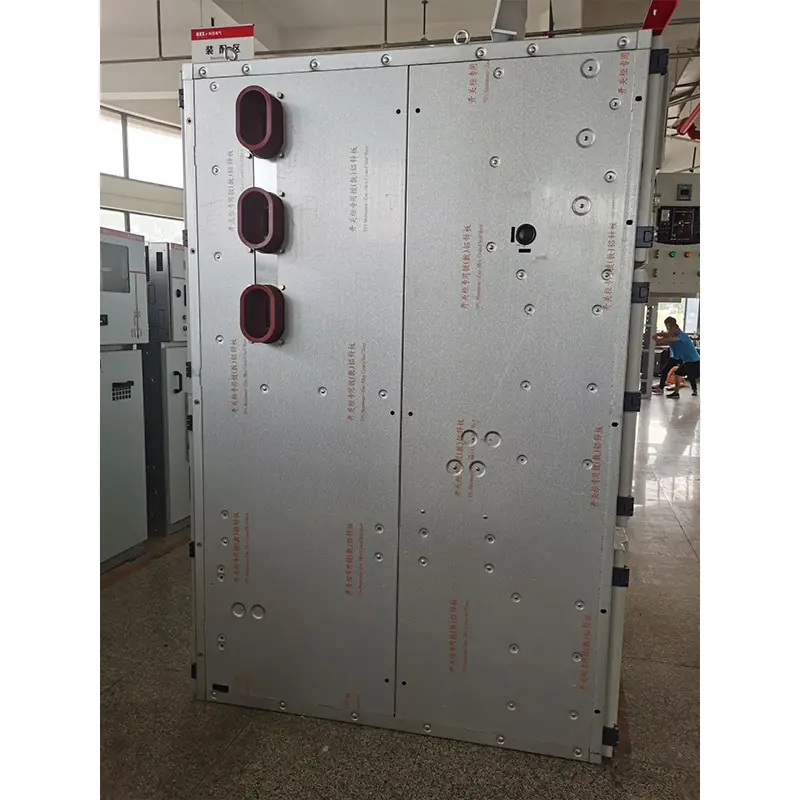

◆ Vỏ và phân vùng

Vỏ và phân vùng của tủ được làm bằng các tấm thép kẽm được phủ bằng nhôm chất lượng cao, được bắt vít sau khi bị uốn cong bởi các công cụ máy CNC, do đó bộ hoàn chỉnh điện áp cao được lắp ráp có thể duy trì độ đồng đều về kích thước. Nó có khả năng chống ăn mòn và kháng oxy hóa mạnh, và có cường độ cơ học cao hơn cùng một tấm thép. Bộ hoàn chỉnh điện áp cao được chia thành phòng handcart (ngăn ngắt mạch), phòng xe buýt, phòng cáp và phòng dụng cụ chuyển tiếp (phòng điện áp thấp) theo phân vùng. Vỏ của mỗi đơn vị được nối đất độc lập.

◆ Kích thước

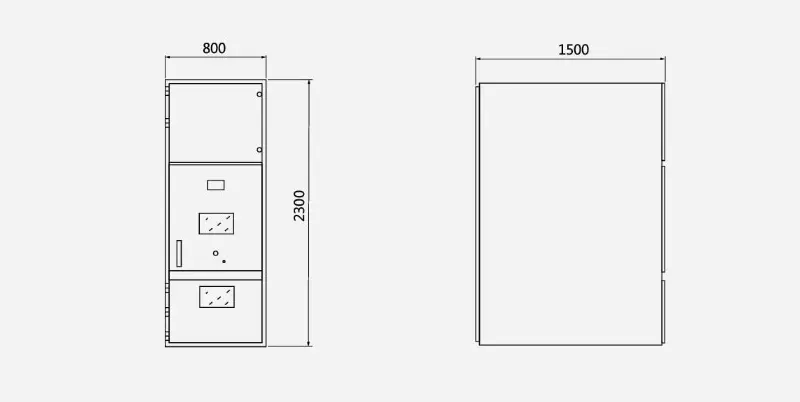

◆ Bản vẽ chiều phác thảo của bộ hoàn chỉnh điện áp cao

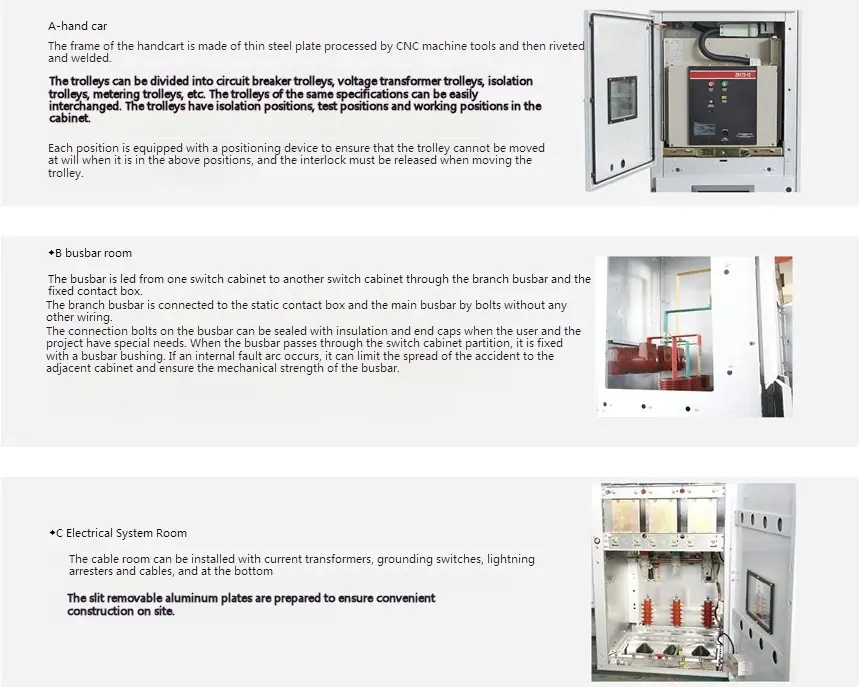

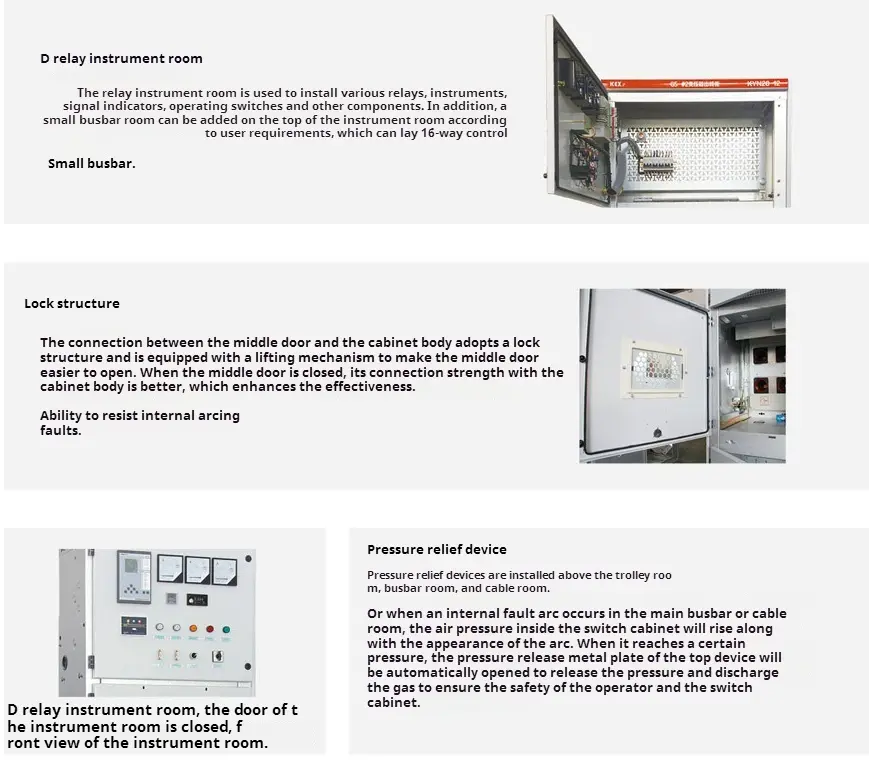

◆ Thành phần quan trọng của bộ hoàn chỉnh điện áp cao KYN28-12
