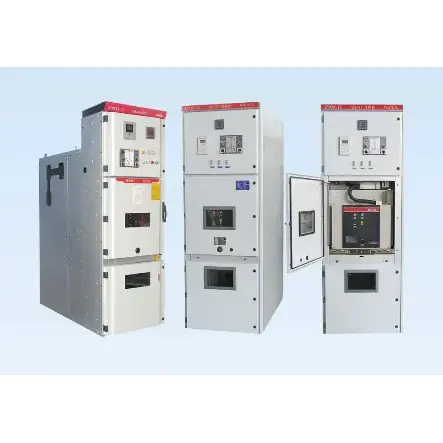

Thiết bị chuyển đổi mở được trang bị bọc thép kim loại

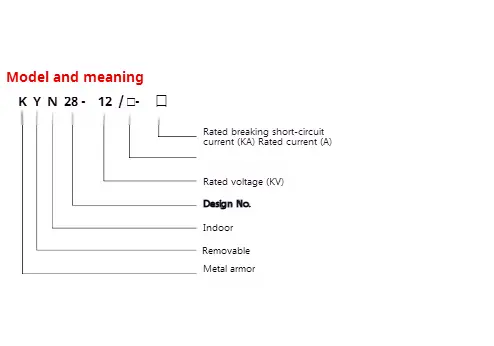

● Ý nghĩa mô hình

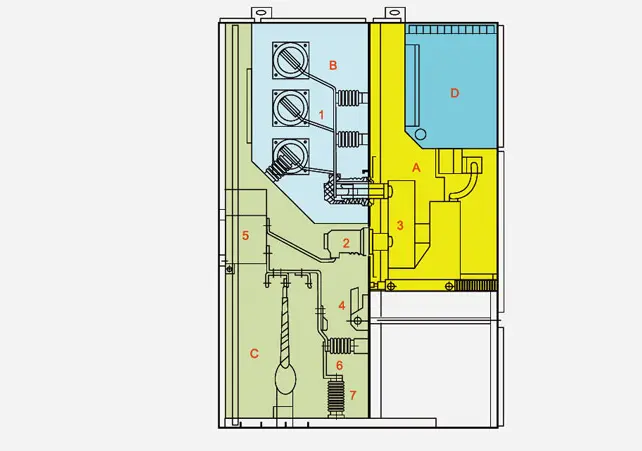

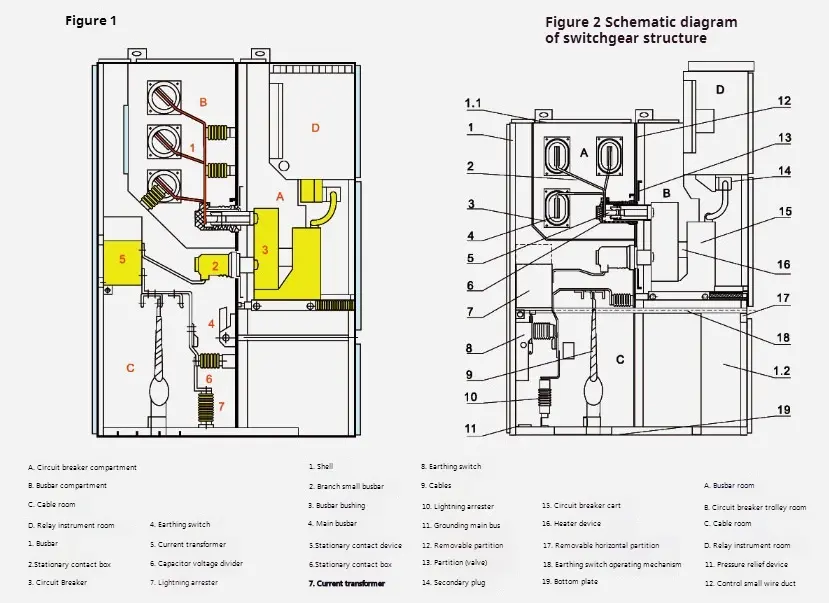

◆ Sơ đồ của thiết bị công tắc mở được trang bị cấu trúc bọc kim loại

◆ Tiêu chuẩn

Kyn28-12 Loại thiết bị chuyển đổi mở được trang bị thiết bị bọc kim loại đáp ứng các tiêu chuẩn sau đây

1. EC-298 2.GB3906-1991 3.DLVT404-1997 4.GB/T11022-1999

Thiết bị chuyển đổi mở được trang bị bọc thép kim loại bao gồm hai phần: một tủ cố định và một phần có thể rút được (ngắn tay cầm). Vỏ của thiết bị chuyển đổi mở được trang bị thiết bị bọc kim loại và các phân vùng của từng đơn vị chức năng được bắt vít bởi các tấm thép phủ nhôm-kinc. Mức bảo vệ của vỏ của nó đạt đến IP4X và mức độ bảo vệ của mỗi bảng phân vùng ngăn và cửa ngắt mạch là P2X khi nó được mở. Kyn28-12 Kiểu thiết bị chuyển mạch mở được trang bị thiết bị giáp kim loại có thể được trang bị VS1, tay cầm bộ ngắt mạch chân không loại Zn 12V và máy cắt bộ máy chân không loại VD4, và bộ tiếp xúc chân không loại VC do ABB Company sản xuất, có thể được cài đặt làm bộ đôi song song. Divece có thể được cài đặt và gỡ lỗi ở mặt trước, vì vậy nó có thể được lắp đặt trên tường. Ưu điểm lớn nhất của việc lắp đặt trên tường là nó có thể tiết kiệm không gian sàn. Ngoài ra, nó có thể được cài đặt mà không cần tường, nghĩa là nó là một loại bảo trì hai mặt. Bố cục cấu trúc bên trong của hai là không nhất quán, và lợi thế của nó là bảo trì thuận tiện.

◆ Vỏ và phân vùng

Vỏ và phân vùng của thiết bị chuyển đổi mở được trang bị bọc thép kim loại được làm bằng các tấm thép kẽm được phủ bằng nhôm chất lượng cao, được bắt vít sau khi bị uốn cong bởi công cụ máy CNC, do đó, tủ công tắc lắp ráp có thể duy trì kích thước đồng đều. Nó có khả năng chống ăn mòn và kháng oxy hóa mạnh, và có cường độ cơ học cao hơn cùng một tấm thép. Chuyển tủ được chia thành phòng handcart (ngăn ngắt mạch), phòng xe buýt, phòng cáp và phòng dụng cụ chuyển tiếp (phòng điện áp thấp) theo phân vùng. Vỏ của mỗi đơn vị được nối đất độc lập.

◆ Tổng quan về sản phẩm

Vỏ và phân vùng của thiết bị chuyển đổi mở được trang bị bọc thép bằng kim loại được làm bằng các tấm thép được phủ nhôm-kinc hoặc tấm thép được bắt vít sau khi được xử lý và uốn cong bằng máy công cụ CNC, do đó, tủ công tắc lắp ráp có thể duy trì kích thước đồng đều. Tấm thép phủ nhôm-kinc có tác dụng chống ăn mòn và chống oxy hóa mạnh, và có cường độ cơ học cao hơn so với cùng một tấm thép. Tủ chuyển mạch được chia thành phòng handcart, phòng xe buýt, phòng cáp và phòng dụng cụ chuyển tiếp bằng các phân vùng, và vỏ của mỗi đơn vị có căn cứ độc lập. Các cánh cửa của tủ chuyển đổi đều được phun bằng nhựa tĩnh điện để làm cho bề mặt của chúng có lợi thế của khả năng chống va đập, khả năng chống ăn mòn và ngoại hình đẹp (có thể tùy chỉnh màu của người dùng).

◆ Đề cương chiều

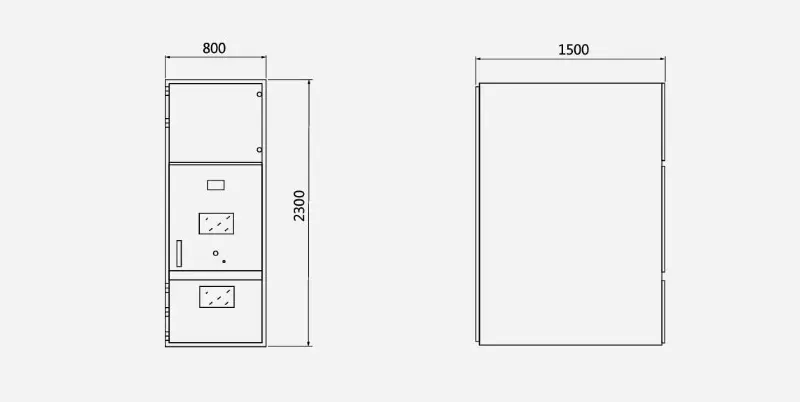

Kích thước phác thảo của thiết bị chuyển đổi mở được trang bị bọc thép bằng kim loại

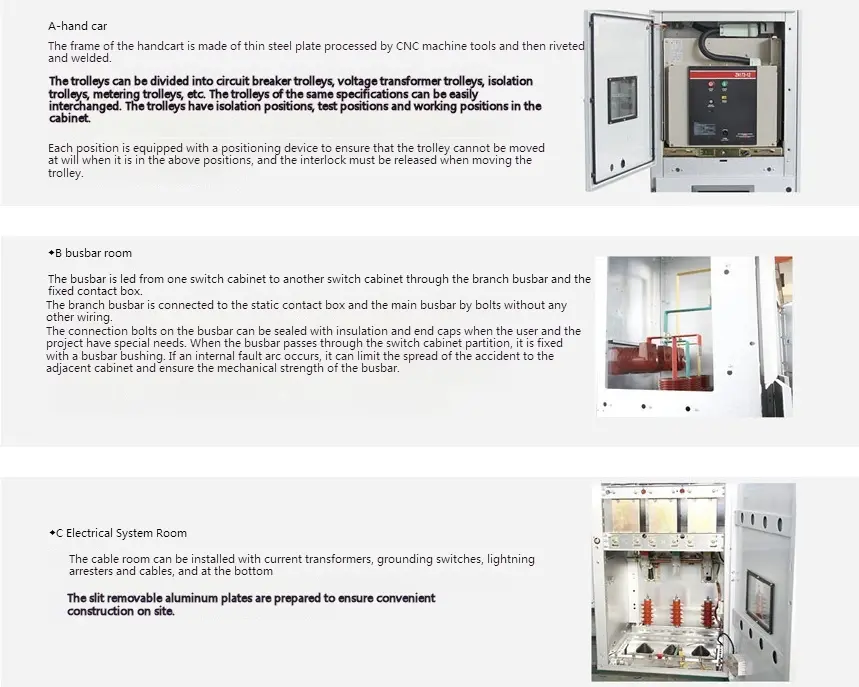

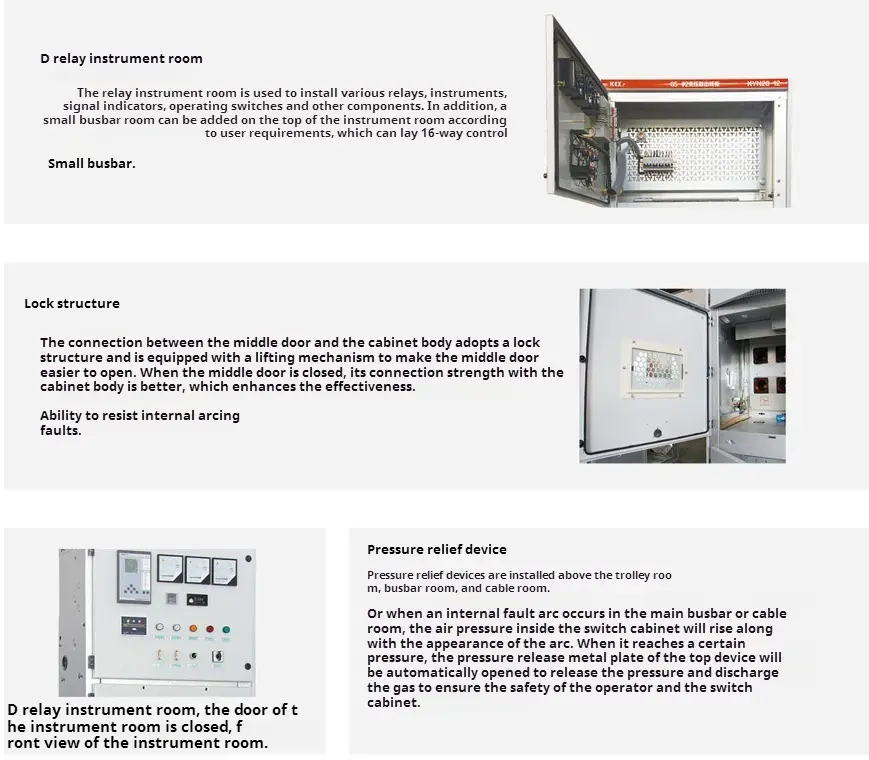

◆ Thành phần chính
