Loại hộp cố định thiết bị công tắc đóng kim loại đóng
Các thành phần chính chính của XGN2-12 Loại hộp kim loại cố định Thiết bị đóng kín được sản xuất đặc biệt bởi Kexun trong nhà máy Trung Quốc đều được thiết kế lại. So với thiết bị Handcart và thiết bị GG-1 (A) F chủ yếu được sử dụng, thiết bị công tắc đóng kim loại cố định loại XGN2-12 có mức độ cách nhiệt cao hơn và mức độ bảo vệ, và không có pha trộn pha và pha.
Mô hình: XGN2-12
Thương hiệu: Kexr
Mô hình: XGN2-12
Thương hiệu: Kexr

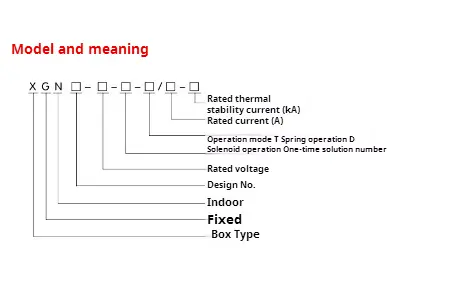

● Ý nghĩa mô hình
● Chủ yếu là các thông số kỹ thuật của thiết bị đóng hộp kim loại cố định loại XGN2-12
|
Con số |
Mục |
Đơn vị |
Dữ liệu |
|
1 |
Điện áp định mức |
KV |
3,6,10 |
|
2 |
Điện áp hoạt động tối đa |
KV |
3,5,8,9,11.5 |
|
3 |
Xếp hạng hiện tại |
A |
5 ~ 3000 |
|
4 |
Xếp hạng phá vỡ hiện tại |
Các |
16,20,31,5,40 |
|
5 |
Dòng điện đóng ngắn mạch được xếp hạng |
Các |
40,50,80,100 |
|
6 |
Dòng điện ổn định động mạch ngắn được xếp hạng |
Các |
40,50,80,100 |
|
7 |
Dòng điện ổn định nhiệt định mức |
Các |
16,20,31,5,40 |
|
8 |
Xếp hạng nhiệt thời gian ổn định |
S |
4 |
|
9 |
Bằng IP |
|
IP2X |
|
10 |
Hệ thống xe buýt |
|
Xe buýt đơn hoặc với bỏ qua |
|
11 |
Phương pháp vận hành |
|
Loại lưu trữ năng lượng điện từ hoặc lò xo |
|
12 |
Kích thước （chiều rộng*Độ sâu*chiều cao） |
mm |
1100*1200*2650 (dưới 1000A) |
|
13 |
Cân nặng |
Kg |
1000 |
◆ Cấu trúc
Thiết bị đóng hộp kim loại cố định loại XGN2-12 này là cấu trúc hộp kín kim loại và khung thiết bị được hàn bằng thép góc. Thiết bị được chia thành phòng ngắt mạch, phòng xe buýt, phòng cáp và phòng tiếp sức bằng các tấm thép và hoạt động của các thành phần chính trong thiết bị có thể được quan sát thông qua cửa sổ quan sát và đèn chiếu sáng trên mặt tiền. Để cải thiện hiệu suất kỹ thuật của thiết bị, các thành phần chính (như bộ ngắt mạch và ngắt kết nối quay) đã được thiết kế lại. Theo cách bố trí của thiết bị công tắc đóng kim loại cố định loại XGN2-12, rơle có thể được cài đặt trong phòng rơle, rơle tín hiệu, cho biết các thiết bị, đèn tín hiệu có thể được lắp đặt trên cửa, và phòng cài đặt và phòng hoạt động của công tắc chuyển, với phòng xe buýt ở phía sau và phòng cáp ở phần thấp hơn, do đó người dùng kết nối dây nối. Mặt trước là phòng ngắt mạch, thuận tiện cho việc bảo trì thiết bị. Tham khảo Hình 1 và Hình 2 và Hướng dẫn sản phẩm cho cơ chế nội bộ của thiết bị.

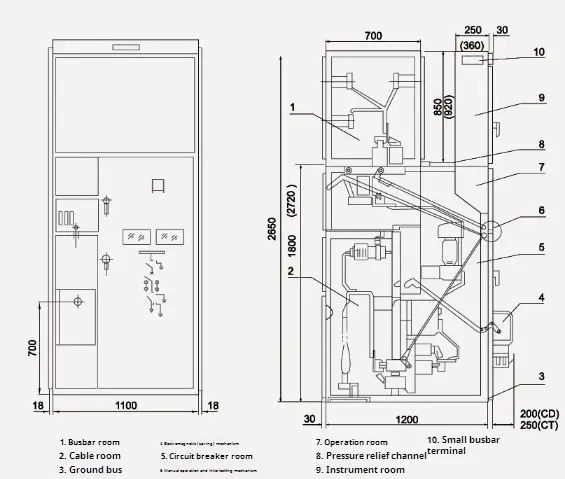

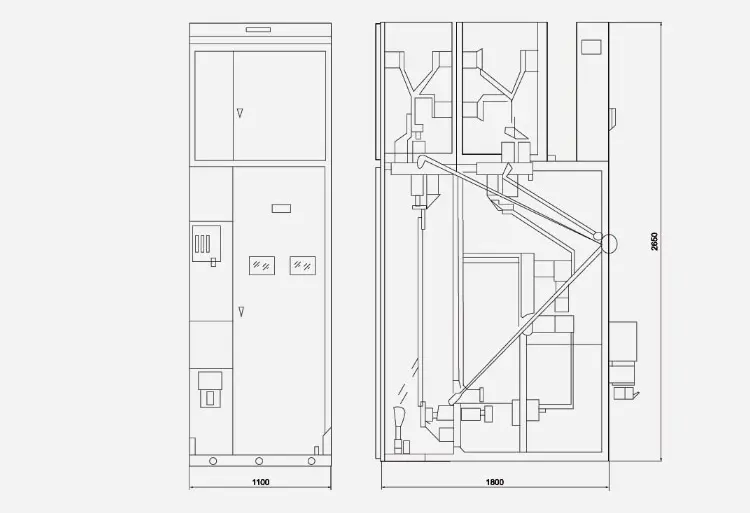

● XGN □ -12/07D Bản vẽ phác thảo

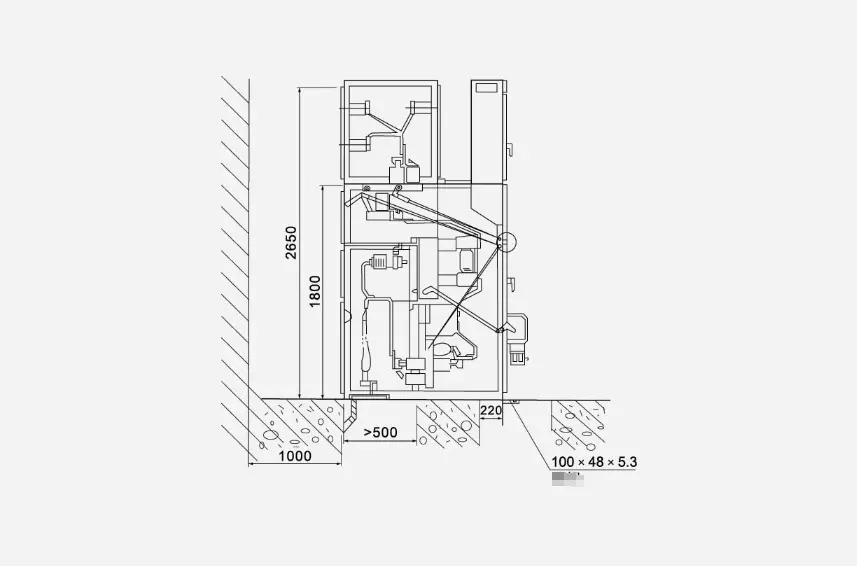

● XGN □ -12 (ổ cắm của cáp qua) bản vẽ phác thảo

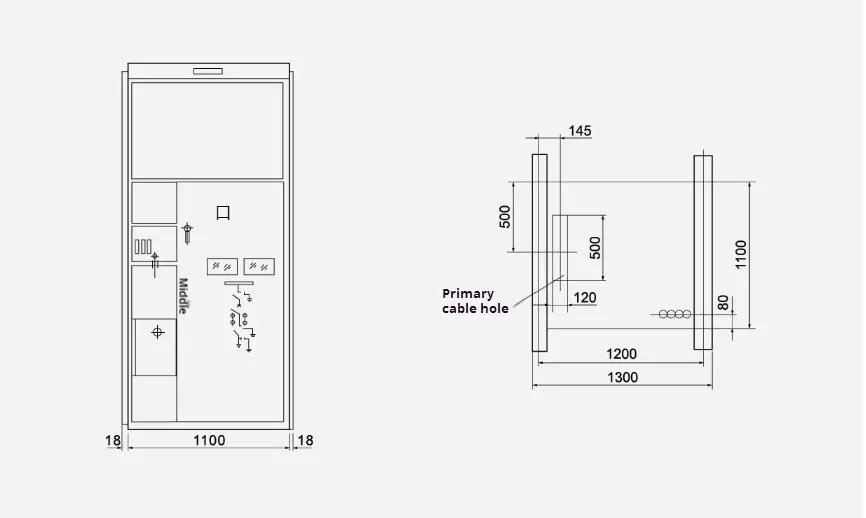

● Bản vẽ cài đặt kích thước tổng thể
